为什么有的人用电缆故障测试仪就是找不到故障点

电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法1.简介电缆故障测试检测查找仪器是一种用于检测和查找电缆故障的专用设备。

它可以帮助用户快速、准确地定位电缆中的故障点，提高维修效率，减少维修成本。

本文将介绍电缆故障测试检测查找仪器的使用方法，包括仪器的基本操作、故障定位原理、故障类型及处理方法等内容。

2.仪器的基本操作2.1 仪器的启动和关机●按下电源开关，仪器开始启动。

●在使用完毕后，按下电源开关，仪器关机。

2.2 仪器参数的设置●根据具体检测需求，设置仪器的参数，如测量范围、故障类型等。

2.3 仪器的连接和校验●将待测电缆与仪器进行连接，确保连接稳固。

●进行仪器的自检和校验，确保仪器工作正常。

3.故障定位原理电缆故障定位仪器的工作原理是利用故障点处的电缆绝缘破损形成的局部放电产生的电磁波信号进行测量和分析，通过对信号的处理，可以精确定位故障点。

4.故障类型及处理方法4.1 电缆接地故障●故障特征：________电缆绝缘与地之间发生破损，导致电缆接地，电流异常增大。

●处理方法：________定位故障点并修复破损处，恢复电缆的绝缘性能。

4.2 电缆短路故障●故障特征：________电缆中两根或多根导体之间发生短路，导致电流异常增大。

●处理方法：________定位故障点并修复短路处，恢复电缆的导电性能。

4.3 电缆断路故障●故障特征：________电缆中的导体发生断裂，导致电路中断，电流无法通过。

●处理方法：________定位故障点并修复断裂处，恢复电缆的连通性。

5.附件本文档涉及的附件可参考附件一：________电缆故障测试检测查找仪器操作手册。

6.法律名词及注释6.1 电缆故障测试检测查找仪器：________专用于检测和查找电缆故障的设备。

6.2 故障定位原理：________利用电缆故障产生的电磁波信号进行定位的原理。

6.3 电缆接地故障：________电缆绝缘与地之间发生破损导致的故障。

文档归纳不易，仅供学习参考电缆故障点的查找方法一旦电缆绝缘被破坏产生故障、造成供电中断后，测试人员一般需要选择适宜的测试方法和适宜的仪器，按照肯定的方法来寻找故障点，今天要讲的是故障定点方法。

1.声测法该方法是在对故障电缆施加高压脉冲使故障点放电时，通过听故障点放电的声音来找出故障点的方法。

该方法比较简单理解，但由于外界环境一般比较嘈杂，干扰很大，有时很难分辩出真正的故障点的声音。

2.声磁同步法这种方法也需对故障电缆施加高压脉冲使故障点放电。

当向故障电缆中施加高压脉冲信号时，在电缆的周围就会产生一个脉冲磁场信号，同时因为故障点的放电又会产生一个放电的声音信号，由于脉冲磁场信号传播的速度比较快，声音信号传播的速度比较慢，它们传到地面时就会有一个时间差，用仪器的探头在地面上同时接收故障点放电产生的声音和磁场信号，测量出这个时间差，并通过在地面上移动探头的位置，找到这个时间差最小的地方，其探头所在位置的正下方就是故障点的位置。

用这种方法定点的最大优点就是：在故障点放电时，仪器有一个明确直观的指示，从而易于排出环境干扰；同时这种方法定点的精度较高〔<0.1m〕，信号易于理解、区分。

3.音频信号法此方法主要是用来探测电缆的路径走向。

在电缆两相间或者和金属护层之间〔在对端短路的情况下〕参加一个音频电流信号，用音频信号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属性短路的两者之间参加音频电流信号后，音频信号接收器在故障点正上方接收到的信号会突然增强，过了故障点之后音频信号会明显减弱或者消逝，用这种方法可以找到故障点。

这种方法主要用于查找金属性短路故障或距离比较近的开路故障的故障点〔线路中的分布电容和故障点处电容的存在可以使这种较高频率的音频信号得到传输〕。

对于故障电阻大于几十欧姆以上的短路故障或距离比较远的开路故障，这种方法不再适用。

电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。

但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。

对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。

1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。

（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。

另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。

（3）机械损伤：如挖掘等外力造成的损伤。

（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。

（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。

（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。

（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。

2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。

若按故障性质来分，又可分为开路、低阻、高阻故障等。

开路故障：指电缆的甲端与乙端一相或者三相*断开。

低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。

高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。

它包括泄漏性高阻故障和闪络性高阻故障。

在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。

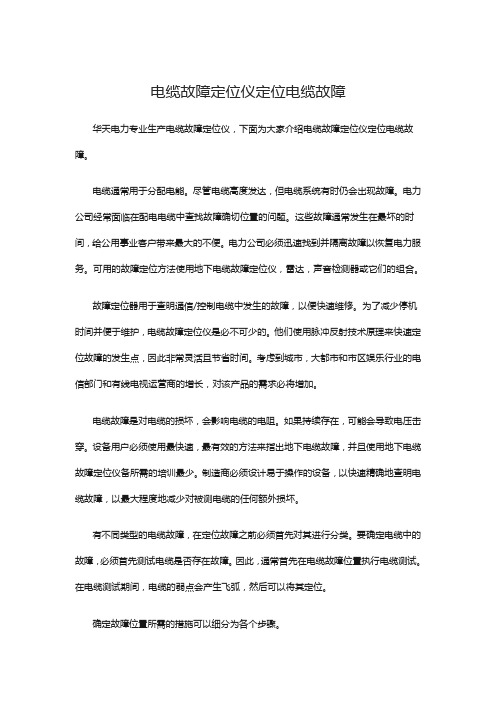

电缆故障定位仪定位电缆故障华天电力专业生产电缆故障定位仪，下面为大家介绍电缆故障定位仪定位电缆故障。

电缆通常用于分配电能。

尽管电缆高度发达，但电缆系统有时仍会出现故障。

电力公司经常面临在配电电缆中查找故障确切位置的问题。

这些故障通常发生在最坏的时间，给公用事业客户带来最大的不便。

电力公司必须迅速找到并隔离故障以恢复电力服务。

可用的故障定位方法使用地下电缆故障定位仪，雷达，声音检测器或它们的组合。

故障定位器用于查明通信/控制电缆中发生的故障，以便快速维修。

为了减少停机时间并便于维护，电缆故障定位仪是必不可少的。

他们使用脉冲反射技术原理来快速定位故障的发生点，因此非常灵活且节省时间。

考虑到城市，大都市和市区娱乐行业的电信部门和有线电视运营商的增长，对该产品的需求必将增加。

电缆故障是对电缆的损坏，会影响电缆的电阻。

如果持续存在，可能会导致电压击穿。

设备用户必须使用最快速，最有效的方法来指出地下电缆故障，并且使用地下电缆故障定位仪备所需的培训最少。

制造商必须设计易于操作的设备，以快速精确地查明电缆故障，以最大程度地减少对被测电缆的任何额外损坏。

有不同类型的电缆故障，在定位故障之前必须首先对其进行分类。

要确定电缆中的故障，必须首先测试电缆是否存在故障。

因此，通常首先在电缆故障位置执行电缆测试。

在电缆测试期间，电缆的弱点会产生飞弧，然后可以将其定位。

确定故障位置所需的措施可以细分为各个步骤。

故障分类绝缘和电阻测量可提供有关故障特征的信息。

绝缘测试可测量导体与屏蔽之间的绝缘电阻；从电阻的定期测量中，您可以得出绝缘材料的吸收特性。

电缆识别在电缆识别中，从已确定位置的无故障电缆中识别出故障电缆。

在确定并定位了电缆故障之后，可以使用燃烧器设备将其“烧入”，换言之，将其从低电阻故障转换为高阻抗故障。

为了满足对更温和的故障定位方法的需求，工业界已经开发出了更复杂的方法来减少老化的绝缘系统上的压力。

通用方法是减少定位故障所需的重击量，同时降低执行任务所需的电压。

电缆寻迹故障定位仪的常见故障及其解决方法以电缆寻迹故障定位仪的常见故障及其解决方法为题，我们来详细介绍一下。

一、测量结果不准确或无法测量1.可能原因：电缆寻迹故障定位仪的电池电量不足。

解决方法：更换电池，确保电池电量充足。

2.可能原因：电缆寻迹故障定位仪与被测电缆连接不良。

解决方法：重新检查连接，确保连接牢固可靠。

3.可能原因：被测电缆存在断线或接触不良的情况。

解决方法：检查被测电缆，修复断线或重新连接松动的接头。

二、显示屏无法正常显示或显示有误1.可能原因：电缆寻迹故障定位仪的显示屏损坏。

解决方法：更换新的显示屏，并确保连接正确。

2.可能原因：设备内部的电路出现故障。

解决方法：需要专业维修人员对设备进行维修或更换故障电路。

三、设备无法工作或无法开机1.可能原因：电缆寻迹故障定位仪的电源开关故障。

解决方法：检查电源开关，修复或更换故障开关。

2.可能原因：设备的电源适配器损坏或电源线松动。

解决方法：更换电源适配器或重新插紧电源线。

四、设备使用时间过短或电池无法充电1.可能原因：电缆寻迹故障定位仪的电池老化或损坏。

解决方法：更换新的电池，并确保购买的电池质量可靠。

2.可能原因：设备的充电接口存在故障。

解决方法：检查充电接口，修复或更换故障接口。

五、设备操作复杂或功能使用不便1.可能原因：用户对电缆寻迹故障定位仪的操作不熟悉。

解决方法：仔细阅读设备的使用说明书，学习并熟练掌握操作方法。

2.可能原因：设备的功能设置不合理。

解决方法：根据实际需求，调整设备的功能设置，使其更符合使用要求。

总结：电缆寻迹故障定位仪在使用过程中可能会出现测量不准确、显示有误、设备无法工作等常见故障。

对于这些故障，我们可以通过更换电池、检查连接、修复断线、更换显示屏、检查电源开关、更换电池、检查充电接口等方法进行解决。

同时，我们也应该熟悉设备的操作方法，合理设置功能，以便更好地使用电缆寻迹故障定位仪。

如何使用电缆故障测试仪进行电缆路径寻测使用电缆故障测试仪可以快速找到电缆的故障点，方便进行电力检修工作，因此电缆故障测试仪是很多输配电的电力工作者经常需要使用到的设备，使用电缆故障测试仪进行进行电缆路径寻测工作是电力工作者经常需要使用到的项目，本文就以YTC630A电缆故障测试仪为例，来给大家简单介绍如何使用电缆故障测试仪进行电缆路径寻测。

操作步骤：步骤1 将高压冲闪线一端插入路径/故障定位仪的“探棒”接口，另一端插入路径传感器的信号接口。

步骤2 将“定点/路径”模式开关切换到“路径”模式然后打开路径/故障定位仪的电源开关，开机8秒内显示电池电量（电量低于“7”时需更换电池！）。

步骤3 “峰值法/谷值法”一般选用“峰值法”。

步骤4 将“磁（路径）增益”顺时针旋转，直到不能旋转。

步骤5 从始端开始，绕过障碍物，在电缆可能铺设的位置找寻电缆的走向。

方法如下：将竖直天线与地面保持垂直，在可能出现电缆的位置呈“S”形行走，当向某一个方向连续移动时信号增强，继续朝此方向移动直到信号达到最强点，停在此处，然后在保持竖直天线与地面垂直的同时，旋转水平天线，当信号最强时，电缆即在天线的正下方，并且沿与水平天线垂直的方向延伸。

峰值法寻找路径时，在同一空间位置上，水平天线越垂直电缆走向，信号越强；当水平天线始终垂直电缆走向时，距离电缆越近，信号越强。

沿着垂直电缆的方向前进，当某点处信号较强，而附近两边信号较弱，呈现“A”型变化规律时，则较强点即为电缆正上方。

谷值法寻找路径时，保持竖直天线与地面垂直，在离地等高的平面上，向各个方向平移路径传感器，当某点处信号较弱，而附近两边信号较强，稍远的两边均减弱，呈现“M”型的变化规律时，则较弱点即为电缆的正上方。

如需对电缆的埋深测试，可以采用４５°角法测试。

测试深度时，仪器的设置与谷值法的设置相同，首先找到电缆正上方，并且明确电缆走向后，在电缆正上方将路径传感器向与电缆走向垂直的方向倾斜４５°角。

电缆出故障了，怎么更快更准确的查找到故障点电缆故障测试仪
我们已使用适当地测试方法测量出了故障点的距离，但由于各种因素的影响，如人为读数的误差、电缆的余缆、拐弯等，武汉中试高测电气有限公司在地面上不一定能准确地找到故障点，还必须使用故障定位仪来准确地确定故障点位置。

故障点定位时是利用高压设备给电缆加一冲击直流负高压，用定位仪在测量出的故障点附近探听电缆故障点放电的声音。

高压放电的间隔以１秒钟一次为宜。

打开定位仪电源，适当调节音量旋纽，将定位仪放置在电缆路径上测量出的故障点附近，此时耳机中应该有故障点放电的声音，如果听不到声音可移动定位仪的位置，直到耳机里的放电声最大，此处即为故障点。

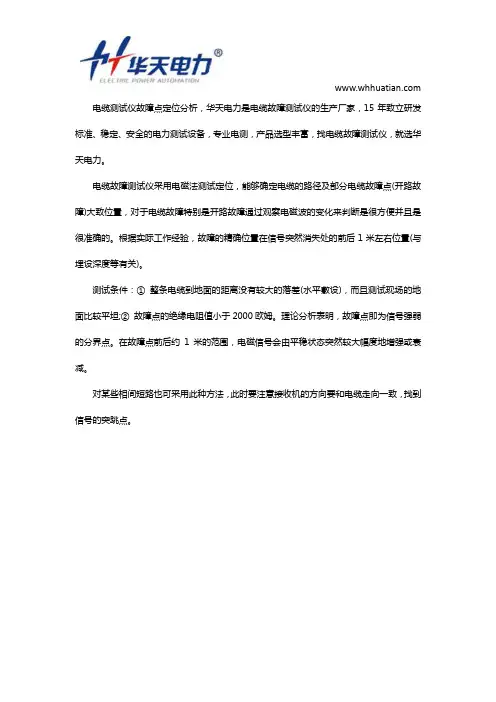

电缆测试仪故障点定位分析，华天电力是电缆故障测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找电缆故障测试仪，就选华天电力。

电缆故障测试仪采用电磁法测试定位，能够确定电缆的路径及部分电缆故障点(开路故障)大致位置，对于电缆故障特别是开路故障通过观察电磁波的变化来判断是很方便并且是很准确的。

根据实际工作经验，故障的精确位置在信号突然消失处的前后1米左右位置(与埋设深度等有关)。

测试条件：①整条电缆到地面的距离没有较大的落差(水平敷设)，而且测试现场的地面比较平坦;②故障点的绝缘电阻值小于2000欧姆。

理论分析表明，故障点即为信号强弱的分界点。

在故障点前后约1米的范围，电磁信号会由平稳状态突然较大幅度地增强或衰减。

对某些相间短路也可采用此种方法，此时要注意接收机的方向要和电缆走向一致，找到信号的突跳点。

跨步电压法测试跨步电压法是我们实际应用中最为有效的方法，其检测原理是：由发射机提供一高压电流，电流经电缆故障点入地，在故障点周围产生一跨步电压，通过“A”字架的两根电极沿电缆路径测量电位的变化情况。

当靠近故障点时，电位差将迅速增加，并在临近故障点前、后达到最大值。

若遇多点故障，则可沿着电缆路径测到多点“极性变化点”，再分别找到多点地电突变的“零”电位点。

跨步电压法能够对地绝缘故障点的快速准确定位起到良好的效果。

尤其对直埋电缆的死接地十分有用，因为单相金属性接地故障点的放电能量与放电电流的平方和接地电阻成正比，由于接地电阻很小，故故障点击穿间隙放电时声音较轻，无法精确定点，甚至无法定点。

当故障点位于公路等路面下时，用A字架就会有一些困难。

这种情况下，A字架可在路的两边的泥土中使用。

由于地下返回电流从故障点流出成轮辐状，当A字架通电电流与轮辐线相垂直时有最小的读数，先把A字架处于测边时，有一个零值段的读数出现并记住它。

接着旋转A字架一直到出现最小的零值段读数。

以A字架底边为基准线，两等份线交叉点就是故障点。

电力电缆故障原因及常用的检测方法（超全讲解）盲目的进行电缆故障查找工作往往费时费力而且无法准确的进行故障定点判断，这不是因为电缆故障种类的复杂造成，而是因为电缆周边环境所造成的。

1、电力电缆基础理论我们目前采用的电缆故障查找方法离不开：故障诊断、粗测定点与精确定点三个步骤。

但是往往在实际测试中能够确定故障类型，做到粗测定点，但是却无法真正精确定点进行开挖。

这种原因的形成是因为客观存在的我们听得到的因素（公路或施工处振动噪声过大等原因）和看不到的因素（电缆走向、电缆埋设深度过深、故障点在积水中、电缆施工时余留不规范等原因）所造成的。

因此在电缆故障查找前通过电缆施工、运行管理人员明确电缆长度、电缆走向、周边特殊情况、中间头位置、周边是否存在施工等要因是电缆故障查找前不可或缺的准备工作。

2、电缆故障原因及测量仪器了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。

注：（HZ-TC电缆故障测试仪）电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。

它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

电缆故障测试仪（闪测仪）可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。

具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

仪器采用汉字系统，高清晰度显示，界面友好。

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。

本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。

其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

注：（HZ-TCD全智能多次脉冲电缆故障测试仪）全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。

路灯电缆故障测试仪路径探测的分析测试仪常见问题解决方法路灯电缆故障测试仪是地埋线（低压电缆）故障定位测试的专用仪器，由发射机和路径接收机及对地接收机绝缘探测构成，紧要功能是对地绝缘不良点的定位测试仪和路径的探测，适于各种具有金属导体（线对、护层、屏蔽层）的光缆、电缆、地埋线。

下面紧要为大家介绍关于路径探测的分析。

1、相邻线缆的影响当在地埋线（低压电缆）一侧所测信号强度比另一侧低很多时，可能是受到与地埋线相邻的其他线缆的影响。

这时就需要重新插地钎，使地线尽量不穿过任何相邻线缆，且地钎与被测地埋线尽量远些。

此时接受峰值法测试，在表头指针指示处下方的线缆即为被测地埋线。

2、探测地埋线转弯处用谷值法测试地埋线方位，应以缓慢的速度接近地埋线转弯处，这样靠近地埋线的外侧可测出转弯的实在位置。

而假如探测时移动速度较快，则会显现表头蓦地指针上升却已不在转弯处的现象，会使人判定错误。

3、环绕处探测接受谷值法探测。

当探头到地埋线的环绕处时，假如探头摇摆到与环绕处相对的一侧，路径接收机会反映出正常的峰值；而摇摆到环绕处正上方时则会显现特别强的峰值。

4、在密集区探测相邻线缆会干扰路径接收机的正常接收。

此时应提高被测地埋线上的信号强度，降低相邻线缆的信号强度。

方法如下：①把发射机换到被测地埋线（低压电缆）的另一端发送信号；②改善接地情况，移动地钎接地点。

简介：接受高速A/D转换器及程控电流源技术，达到了的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰本领强，保护功能完善。

充放电速度快等特点。

该仪器。

体积小、重量轻、便于携带，是变压器直流电阻测试的新一代产品。

紧要技术指标：1、紧要技术指标见下表：测量范围：1m～2k输出电流：0～10A测量精度：0.2%2字2、高辨别率：1u3、工作电源：AC，220V10%4、环境温度：—10～40℃5、体积：370245130mm（10A型）6、重量：7kg（10A型）四、操作方法本机共设“选择”“确定”“复位”共三个按键。
