手把手教你如何看懂电气图

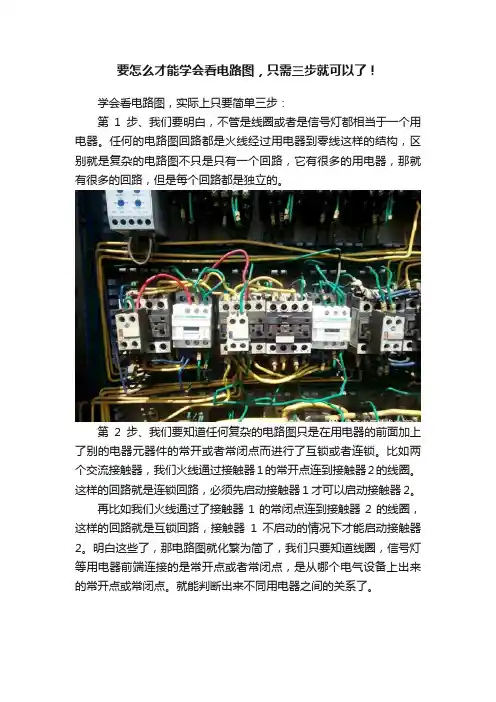

要怎么才能学会看电路图，只需三步就可以了！
学会看电路图，实际上只要简单三步：
第1步、我们要明白，不管是线圈或者是信号灯都相当于一个用电器。

任何的电路图回路都是火线经过用电器到零线这样的结构，区别就是复杂的电路图不只是只有一个回路，它有很多的用电器，那就有很多的回路，但是每个回路都是独立的。

第2步、我们要知道任何复杂的电路图只是在用电器的前面加上了别的电器元器件的常开或者常闭点而进行了互锁或者连锁。

比如两个交流接触器，我们火线通过接触器1的常开点连到接触器2的线圈。

这样的回路就是连锁回路，必须先启动接触器1才可以启动接触器2。

再比如我们火线通过了接触器1的常闭点连到接触器2的线圈，这样的回路就是互锁回路，接触器1不启动的情况下才能启动接触器2。

明白这些了，那电路图就化繁为简了，我们只要知道线圈，信号灯等用电器前端连接的是常开点或者常闭点，是从哪个电气设备上出来的常开点或常闭点。

就能判断出来不同用电器之间的关系了。

第3步、就是了解各个电器元器件的构造用途了。

知道不同电气元器件的辅助点的位置，线圈的位置，这样就我们可以根据第2点的内容来进行连线，从而把电路图转化为实际接线。

文章由电工阿浩提供，向电友致敬！。

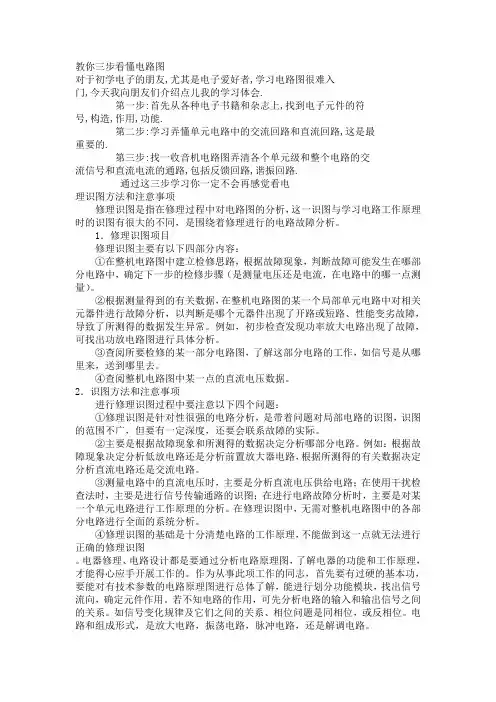

教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。

1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。

②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。

例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。

③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。

④查阅整机电路图中某一点的直流电压数据。

2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。

②主要是根据故障现象和所测得的数据决定分析哪部分电路。

例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。

③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。

在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。

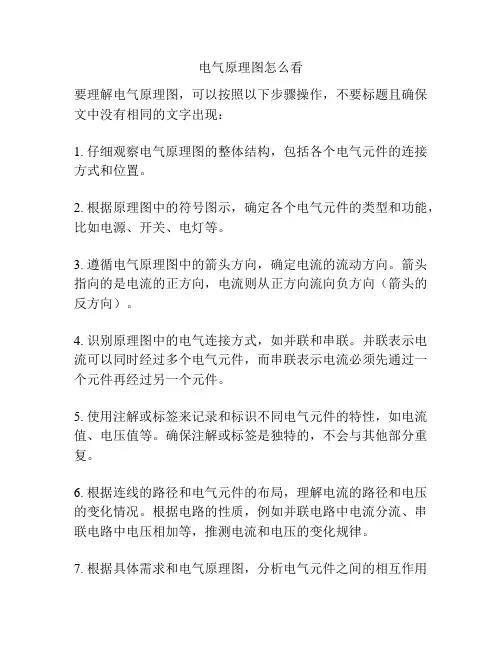

电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。

2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。

3. 遵循电气原理图中的箭头方向，确定电流的流动方向。

箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。

4. 识别原理图中的电气连接方式，如并联和串联。

并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。

5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。

确保注解或标签是独特的，不会与其他部分重复。

6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。

根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。

7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。

例如，电源的电压和电流如何控制电灯的亮度。

8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。

请注意，以上步骤可能需要一定的电气知识和经验。

如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

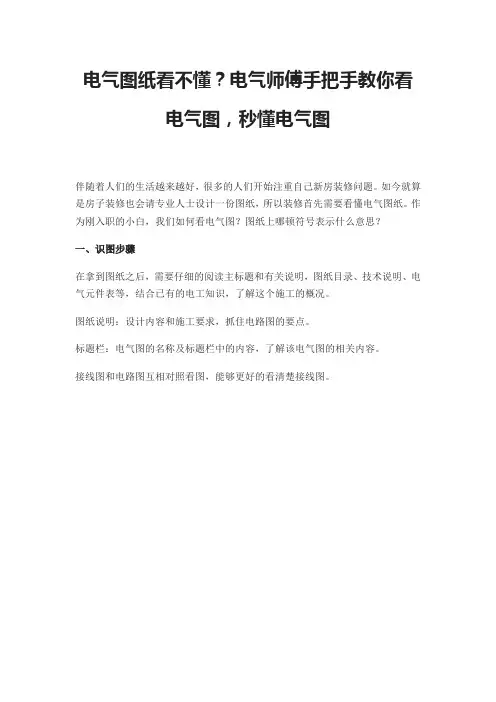

电气图纸看不懂？电气师傅手把手教你看
电气图，秒懂电气图
伴随着人们的生活越来越好，很多的人们开始注重自己新房装修问题。

如今就算是房子装修也会请专业人士设计一份图纸，所以装修首先需要看懂电气图纸。

作为刚入职的小白，我们如何看电气图？图纸上哪顿符号表示什么意思？
一、识图步骤
在拿到图纸之后，需要仔细的阅读主标题和有关说明，图纸目录、技术说明、电气元件表等，结合已有的电工知识，了解这个施工的概况。

图纸说明：设计内容和施工要求，抓住电路图的要点。

标题栏：电气图的名称及标题栏中的内容，了解该电气图的相关内容。

接线图和电路图互相对照看图，能够更好的看清楚接线图。

二、辅助电路步骤
1、看电源。

看清电源的种类，是交流还是直流。

2、了解控制电路中所采用的各种继电器、接触器的用途。

3、根据辅助电路来研究主电路的动作情况。

4、了解电气元件之间的关系。

三、识图原则
我们在观看电气图的时候一般会按照这六个原则：先强电后弱电、先系统后平面、
先动力后照明、先下层后上层、
先室内后室外、先简单后复杂。

我们都应该知道电气图上会出现大堆的符号，其中包含了线路敷设方法、敷设部位以及器具安装方式等。

各类水电符号代表什么？
四、常用的电气符号。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

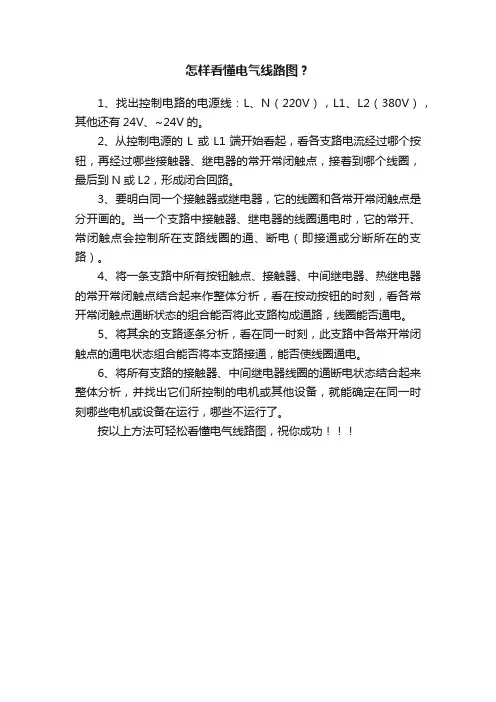

怎样看懂电气线路图？
1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。

2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。

3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。

当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。

4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。

5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。

6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。

按以上方法可轻松看懂电气线路图，祝你成功。

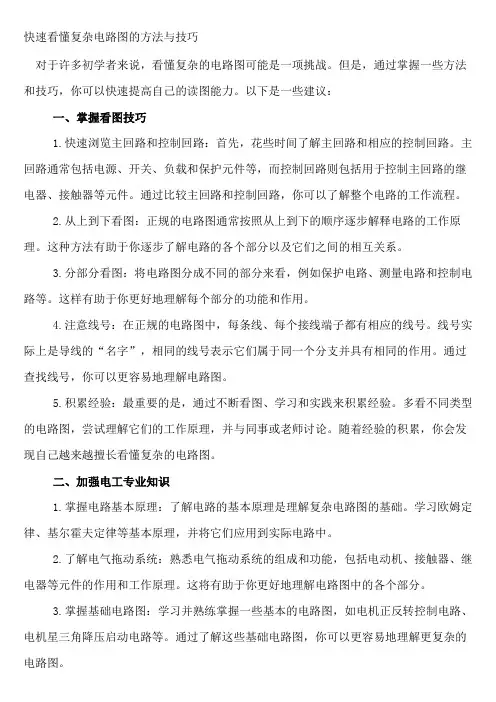

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

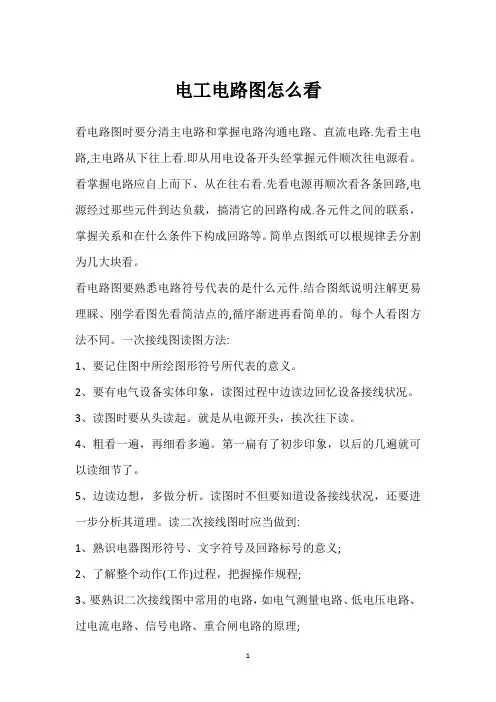

电工电路图怎么看
看电路图时要分清主电路和掌握电路沟通电路、直流电路.先看主电路,主电路从下往上看.即从用电设备开头经掌握元件顺次往电源看。

看掌握电路应自上而下、从在往右看.先看电源再顺次看各条回路,电源经过那些元件到达负载，搞清它的回路构成.各元件之间的联系，掌握关系和在什么条件下构成回路等。

简单点图纸可以根规律丢分割为几大块看。

看电路图要熟悉电路符号代表的是什么元件.结合图纸说明注解更易理睬、刚学看图先看简洁点的,循序渐进再看简单的。

每个人看图方法不同。

一次接线图读图方法:
1、要记住图中所绘图形符号所代表的意义。

2、要有电气设备实体印象，读图过程中边读边回忆设备接线状况。

3、读图时要从头读起。

就是从电源开头，挨次往下读。

4、粗看一遍，再细看多遍。

第一扁有了初步印象，以后的几遍就可以读细节了。

5、边读边想，多做分析。

读图时不但要知道设备接线状况，还要进一步分析其道理。

读二次接线图时应当做到:
1、熟识电器图形符号、文字符号及回路标号的意义;
2、了解整个动作(工作)过程，把握操作规程;
3、要熟识二次接线图中常用的电路，如电气测量电路、低电压电路、过电流电路、信号电路、重合闸电路的原理;
4、把握继电器及其它掌握器的性能;
5、要知道绘制二次接线图的基本方法;
6、要把握读图的方法，如:
确定电路中的哪一部分是一次接线图;
确定二次接线图的电源及电压;
对主要的控刽环节要熟识其作用;
了解主要元件的工作状况，搞清各接的动作状态;把握原理图、绽开图、安装图各自的特点。

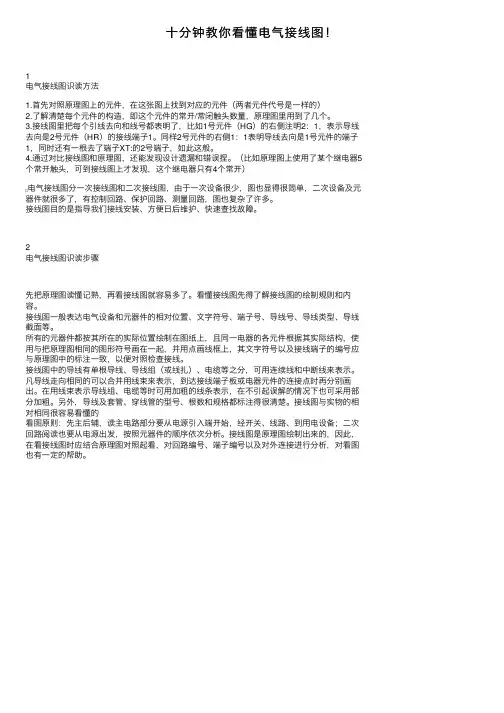

⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。

3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。

同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。

4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。

（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。

2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。

凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。

在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。

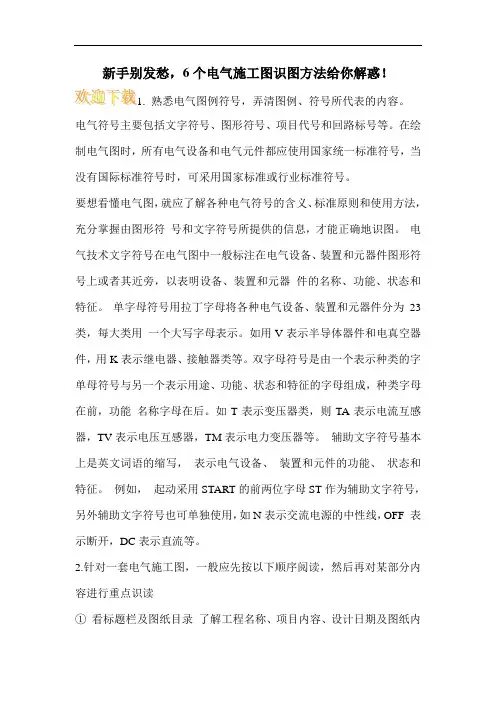

新手别发愁，6个电气施工图识图方法给你解惑！熟悉电气图例符号，弄清图例、符号所代表的内容。

电气符号主要包括文字符号、图形符号、项目代号和回路标号等。

在绘制电气图时，所有电气设备和电气元件都应使用国家统一标准符号，当没有国际标准符号时，可采用国家标准或行业标准符号。

要想看懂电气图，就应了解各种电气符号的含义、标准原则和使用方法，充分掌握由图形符号和文字符号所提供的信息，才能正确地识图。

电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。

单字母符号用拉丁字母将各种电气设备、装置和元器件分为23 类，每大类用一个大写字母表示。

如用V表示半导体器件和电真空器件，用K表示继电器、接触器类等。

双字母符号是由一个表示种类的字单母符号与另一个表示用途、功能、状态和特征的字母组成，种类字母在前，功能名称字母在后。

如T表示变压器类，则TA表示电流互感器，TV表示电压互感器，TM表示电力变压器等。

辅助文字符号基本上是英文词语的缩写，表示电气设备、装置和元件的功能、状态和特征。

例如，起动采用START的前两位字母ST作为辅助文字符号，另外辅助文字符号也可单独使用，如N表示交流电源的中性线，OFF 表示断开，DC表示直流等。

2.针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读①看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。

②看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。

③看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。

④看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。

⑤看平面布置图如照明平面图、插座平面图、防雷接地平面图等。

了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。

教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。

但只要掌握了正确的方法，就能够轻松入门。

以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。

你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。

2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。

了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。

3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。

二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。

以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。

2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。

3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。

4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。

三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。

2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。

3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。

电气图纸怎么看？三分钟教你学会看懂，受用一生
图纸一般用于设计方面，设计师绘制出图纸，我们再根据图纸进行操作，尤其是电气图纸，上面有很多符号，很难看懂，下面通过三分钟教你学会看懂电气图纸。

一、什么是电气图
用电气图形符号、带注释的围框或简化外形，表示电气系统或设备中组成部分之间相互关系，及其连接关系的一种图。

二、详细看说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

三、电气图例大全
四、电气符号大全
三、学会看图纸
1、看图的方法
先看主电路，后看辅助电路，并用辅助电路的回路研究主电路的控制程序。

2、看图的步骤
首先是看主电路中有哪几种电气设备，每个电气设备的用途、接线方式和有关要求与联系。

3、例：电动机
从种类上看：是直流还是交流；是异步还是同步；
从绕组上看：是星形接线还是三角形接线；
从起动上看：是全压起动还是降压起动；
从方式上看：是正转还是反转。

再全面了解其它电器组件的相互联系和作用，如电源开关、熔断器、继电器、接触器等。

以及各种电器组件的电压等级，然后再看图中辅助电路的构成，并根据辅助电路的回路研究电路的动作情况，以及电路中各组件的相互关系和动作联系等。

全面了解上述问题后，便可综合在一起看电路图了，你学会了吗？。

看电气电路图规则（66技巧）电路图可以说是“五花八门”，各种电路应有尽有，比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。

对于这些图，我在看图的时候首先就灵活运用了“六先六后”的看图技巧。

在这里所谓“六先六后”是指先一次，后二次；先文字，后图形；先交流，后直流；先线圈，后触点；先上后下，先左后右的看图规则，下面和朋友们具体说说是如何实施的。

1、“先一次，后二次”的看图技巧首先我们先看看“先一次，后二次”的看图技巧，这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路；“二次”是指为了保证一次电路的安全，要对一次电路进行控制、保护和测量的电路我们叫二次回路。

以下面的电路图为例子，它是一个配电线路反时限过流保护电路。

我们在看这样的电路图时，首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。

相线L1和L3分别接入了电流互感器，其中电流互感器TA3和TA4接入了继电保护器的线圈，另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。

这样当一次高压电路发生短路或者过载的时候，过流继电器KA1和KA2就会动作，就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲，这样就会使空气断路器跳闸，这样就起到了保护电路的作用。

由上面电路图的例子可以看出，先看一次电路，再看二次电路。

在看图时要弄清楚一次电路对二次电路起到什么作用，是如何形成一个相互连接的整体的。

同时我们也会发现二次回路是“依附”于和作用于一次回路当中的，两者的关系都是紧密联系的。

2、“先文字，后图形”的看图技巧一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。

我们在阅读这样的电路图时就要先读取以上信息。

这样有助于我们对整体电路的把握。

比如下图是一个机床的电气电路图，我们在阅读这样的电路时就要先读标题栏，这样可以对电路的功能、组成、负荷以及要求有一个大概的了解。

然后再逐一看电路图的每个具体的部分，这样的看图技巧我也把它称为“先总体，后局部”看图法。

电气图纸制图规范及电气图纸的识读方法一前言：本文来自于多个单位的电气工程技术人员,现场施工人员等与三峡十年的信息交流,意见反馈等方式取得的大量电气图第一手信息资料,以供大家在现实生活中参考学习本文共分为十九个章节,分三篇;第一篇共计九个章节介绍;一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图;广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列;二、电气图分类：1、系统图或框图：用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图;2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图;目的是便于详细理解作用原理、分析和计算电路特性;3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据;4、逻辑图：主要用二进制逻辑与、或、异或等单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图;5、功能表图：表示控制系统的作用和状态的一种图;6、等效电路图：表示理论的或理想的元件如R、L、C及其连接关系的一种功能图;7、程序图：详细表示程序单元和程序片及其互连关系的一种简图;8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等;9、端子功能图：表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图;10、接线图或接线表：表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格;⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表;结构单元指在各种情况下可独立运行的组件或某种组合体⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表;线缆接线图或接线表⑶端子接线图或端子接线表：表示成套装置或设备的端子,以及接在端子上的外部接线必要时包括内部接线的一种接线图或接线表;⑷电费配置图或电费配置表：提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表;11、数据单：对特定项目给出详细信息的资料;12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图;指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线;三、电气图的特点：1、电气图的作用：阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段;2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图;3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路; ⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法; ②元件用于布局图中时有位置布局法和功能布局法;③连接线用于电路图中时有单线表示法和多线表示法; ④连接线用于接线图及其他图中时有连续线表示法和中断线表示法;4、图形符号、文字符号或项目代号是电气图的主要组成部分;一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示;5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性;一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系;⑴能量流——电能的流向和传递;⑵信息流——信号的流向和传递;⑶逻辑流——相互间的逻辑关系;⑷功能流——相互间的功能关系;四、电气图用图形符号：1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符;或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言;2、图形符号由一般符号、符号要素、限定符号等组成; ⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号; ⑵、符号要素：它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号; ⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号;它一般不能单独使用,但一般符号有时也可用作限定符号;限定符号的类型：①、电流和电压的种类：如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等; ②、可变性：可变性分为内在的和非内在的;内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化;非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的; ③、力和运动的方向：用实心箭头符号表示力和运动的方向; ④、流动方向：用开口箭头符号表示能量、信号的流动方向; ⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、<、＝、≈等; ⑥、材料的类型：可用化学元素符号或图形作为限定符号; ⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等;分别采用不同的附加符号加在元器件一般符号上,表示被加符号的功能和特性;限定符号的应用使得图形符号更具有多样性;⑷、方框符号：表示元件、设备等的组合及其功能,既不给出元件、设备的细节,也不考虑所有连接的一种简单图形符号;3、图形符号的分类⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等; ⑵、无源元件：包括电阻器、电容器、电感器等; ⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等; ⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等; ⑸开关、控制和保护装置：包括触点触头、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等; ⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等; ⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等; ⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备; ⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等;适用于电力、照明和电信系统和平面图; ⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等; ⑾模拟单元：包括函数器、坐标转换器、电子开关等;4、常用图形符号应用的说明⑴、所有的图形符号,均由按无电压、无外力作用的正常状态示出; ⑵、在图形符号中,某些设备元件有多个图形符号,有优选形、其他形,形式1、形式2等;选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下,尽量采用最简单的形式；在同一图号的图中使用同一种形式; ⑶、符号的大小和图线的宽度一般不影响符号的含义,在有些情况下,为了强调某些方面或者为了便于补充信息,或者为了区别不同的用途,允许采用不同大小的符号和不同宽度的图线; ⑷、为了保持图面的清晰,避免导线弯折或交叉,在不致引起误解的情况下,可以将符号旋转或成镜象放置,但此时图形符号的文字标注和指示方向不得倒置; ⑸、图形符号一般都画有引线,但在绝大多数情况下引线位置仅用作示例,在不改变符号含义的原则下,引线可取不同的方向;如引线符号的位置影响到符号的含义,则不能随意改变,否则引起岐义; ⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号,但组合符号是有限的;若某些特定装置或概念的图形符号在标准中未列出,允许通过已规定的一般符号,限定符号和符号要素适当组合,派生出新的符号; ⑺、符号绘制：电气图用图形符号是按网格绘制出来的,但网格未随符号示出;五、电气设备用图形符号：1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号;主要适用于各种类型的电气设备或电气设备部件上,使得操作人员其用途和操作方法,也可用于安装或移动电气设备的场合,诸如禁止、警告、规定或限制等就注意的事项;2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示;3、设备用图形符号须按一定比例绘制;含义明确,图形简单、清晰、易于理解、易于辩认和识别; 六、电气技术中的文字符号：1、电气技术中的文字符号分基本文字符号和辅助文字符号;基本文字符号分单字母符号和双字母符号;2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示;如R为电阻器,Q为电力电路的开关器件类等;3、双字母符号：表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出;双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母;4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的,通常也是由英文单词的前一两个字母构成;它一般放在基本文字符号后边,构成组合文字符号;5、补充文字符号的原则：⑴、在不违背前面所述原则的基础上,可采用国际标准中规定的电气技术文字符号; ⑵、在优先采取规定的单字母符号,双字母符号和辅助文字符号的前提下,可补充有关的双字母符号和辅助文字符号; ⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成;同一设备若有几种名称时,应选用其中一个名称;当设备名称、功能、状态或特征为一个英文单词时,一般采用该单词的第一位字母构成文字符号,需要时也可用前两位字母,或前两个音节的首位字母,或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时,一般采用该二个或三个音讯的第一位字母,或采用常用缩略语或约定俗成的习惯用法构成文字符号; ⑷、因I、O 易同于1和0混淆,因此,不允许单独作为文字符号使用;七、电气技术中的项目代号：1、项目代号：用以识别图、表图、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码;2、通达项目代号可以将不同的图或其他技术文件上的项目软件与实际设备中的该项目硬件一一对应和联系在一起;3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号,按照一定规则组合而成的代码;一个完整的项目代号含有四个代号段：高层代号段,其前缀符号为“=”；种类代号段,前缀符号为“-”；位置代号段,其前缀符号为“+”；端子代号段,其前缀符号为“：”;4、种类代号：用以识别项目种类的代号;有如下三种表示方法⑴、由字母代码和数字组成;- K 2 种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号- K 2 M前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码⑵、用顺序数字1、2、3、……表示图中的各个项目,同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中,如-1、-2、-3……⑶、对不同种类的项目采用不同组别的数字编号;如对电流继电器用11、12、13……;如用分开表示法表示的继电器,可在数字后加“．”5、高层代号是指系统或设备中任何较高层次对给予代号的项目而言项目的代号;如S2系统中的开关Q3,表示为=S2-Q3,其中=S2为高层代号;6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号;位置代号由自行规定的拉丁字母或数字组成;在使用位置代号时,就给出表示该项目位置的示意图;如+204 +A +4可写为+204A4,意思为A列柜装在204室第4机柜;7、端子代号通常不与前三段组合在一起,只与种类代号组合;可采用数字或大写字母,-S4：A表示控制开关S4的A号端子,一XT：7表示端子板XT的7号端子;8、项目代号的应用：= 高层代号段- 种类代号段空隔+ 位置代号段其中高层代号段对于种类代号段是功能隶属关系,位置代号段对于种类代号段来说是位置信息;如=A1-K1+C8S1M4表示A1装置中的继电器K1,位置在C8区间S1列控制柜M4柜中；=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2,位置在C1区间S3列操作柜M6柜中;八、电气图的一般规则：1、电气图面的构成：边框线、图框线、标题栏、会签栏组成;2、幅面及尺寸：边框线围成的图面啊图纸的幅面;⑴、幅面尺寸分五类：A0-A4见表1A0-A2号图纸一般不得加长;A3、A4号图纸可根据需要,沿短边加长;⑵、选择幅面尺寸的基本前提：保证幅面布局紧凑、清晰和使用方便;⑶、幅面选择考虑因素：①、所设计对象的规模和复杂程度;②、由简图种类所确定的资料的详细程度;③、尽量选用较小幅面;④、便于图纸的装订和管理;⑤、复印和缩微的要求;⑥、计算机辅助设计的要求;3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目,相当于图样的“铭牌”;标题栏的位置一般在图纸的右下方或下方;标题栏中的文字方向为看图方向,会签栏是供各相关专业的设计人员会审图样时签名和标注日期用;4、图样编号由图号和检索号两部分组成;5、图幅的区分：在图的边框处,竖边方向用大写拉丁字母,横边方向用阿拉伯数字,编号的顺序从标题栏相对的左上角开始,分区数就是偶数;区的代号为字母+数字;如在相同图号第34张A6区内,标记为34/A6；图号3219的单张图F3区内,标记为：图3219/F3；图号为4752的第28张图G8区内,标记为图4752/28/G8；在=S2系统单张图C2区内标记为=S2/C2；在=SP系统第31张图E7区内,标记为=SP1/E7加长号图幅尺寸标题栏：图样编号——图号和检索号字体。
