如何掌握看电气图的一般步骤和方法

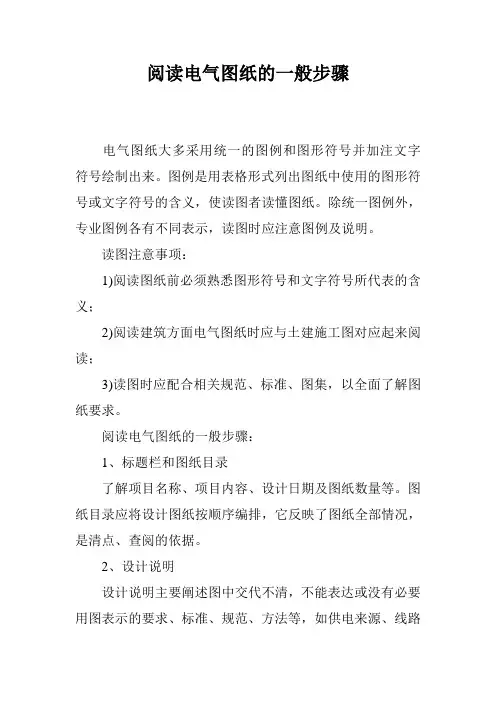

阅读电气图纸的一般步骤电气图纸大多采用统一的图例和图形符号并加注文字符号绘制出来。

图例是用表格形式列出图纸中使用的图形符号或文字符号的含义，使读图者读懂图纸。

除统一图例外，专业图例各有不同表示，读图时应注意图例及说明。

读图注意事项：1)阅读图纸前必须熟悉图形符号和文字符号所代表的含义；2)阅读建筑方面电气图纸时应与土建施工图对应起来阅读；3)读图时应配合相关规范、标准、图集，以全面了解图纸要求。

阅读电气图纸的一般步骤：1、标题栏和图纸目录了解项目名称、项目内容、设计日期及图纸数量等。

图纸目录应将设计图纸按顺序编排，它反映了图纸全部情况，是清点、查阅的依据。

2、设计说明设计说明主要阐述图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，如供电来源、线路敷设方式、设备安装方式、施工注意事项等。

（注：分项局部说明可以写在分项图纸内的空余处）3、概略图是表现电气工程的供电方式、电力输送、分配、控制和设备运行情况的图纸，习惯上称为系统图、主接线图等。

表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线规格、型号等参数。

4、平面布置图布置图是表示各种电气设备和器件的平面与空间的位置、安装方式及其相互关系的图纸。

阅读平面图的一般顺序为：进线→总配线箱→干线→支干线→分配电箱→支线→用电设备。

5、安装接线图安装接线图在现场常被称为安装配线图，主要用来表示电气设备、电器元件和线路的安装位置、配线方式、接线方式、配线场所特征的图纸，一般与概略图、电路图和平面图等配套使用。

6、安装大样图安装大样图也称为详图，用来表示某一具体部位或元件的结构或具体安装方法，注明设备或部件具体图形详细尺寸，以便于安装。

大样图可以画在同一张图纸上，也可以另画一图或多图。

7、设备材料表设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。

电气图。

电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。

下面将针对电气工程施工图纸的识图顺序进行详细的介绍。

一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。

这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。

二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。

在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。

三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。

在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。

同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。

四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。

在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。

同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。

五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。

在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。

总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。

施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。

希望以上内容对电气工程施工图纸的识图有所帮助。

电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。

2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。

3. 遵循电气原理图中的箭头方向，确定电流的流动方向。

箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。

4. 识别原理图中的电气连接方式，如并联和串联。

并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。

5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。

确保注解或标签是独特的，不会与其他部分重复。

6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。

根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。

7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。

例如，电源的电压和电流如何控制电灯的亮度。

8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。

请注意，以上步骤可能需要一定的电气知识和经验。

如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

电气图的识别步骤和方法一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

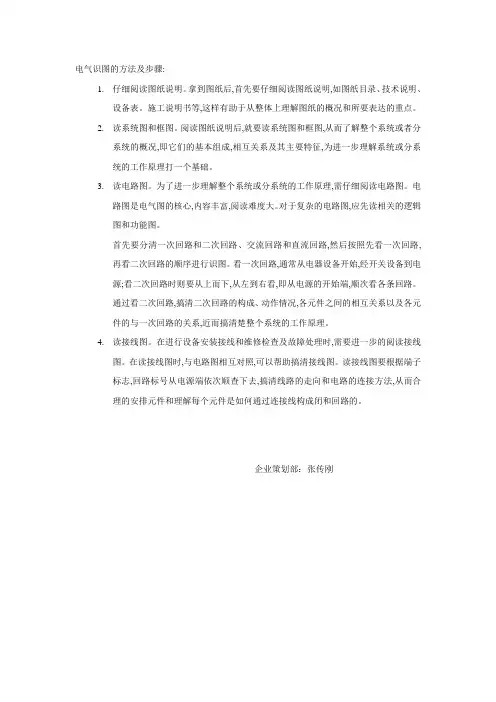

电气识图的方法及步骤:
1.仔细阅读图纸说明。

拿到图纸后,首先要仔细阅读图纸说明,如图纸目录、技术说明、
设备表。

施工说明书等,这样有助于从整体上理解图纸的概况和所要表达的重点。

2.读系统图和框图。

阅读图纸说明后,就要读系统图和框图,从而了解整个系统或者分
系统的概况,即它们的基本组成,相互关系及其主要特征,为进一步理解系统或分系
统的工作原理打一个基础。

3.读电路图。

为了进一步理解整个系统或分系统的工作原理,需仔细阅读电路图。

电
路图是电气图的核心,内容丰富,阅读难度大。

对于复杂的电路图,应先读相关的逻辑
图和功能图。

首先要分清一次回路和二次回路、交流回路和直流回路,然后按照先看一次回路,
再看二次回路的顺序进行识图。

看一次回路,通常从电器设备开始,经开关设备到电
源;看二次回路时则要从上而下,从左到右看,即从电源的开始端,顺次看各条回路。

通过看二次回路,搞清二次回路的构成、动作情况,各元件之间的相互关系以及各元
件的与一次回路的关系,近而搞清楚整个系统的工作原理。

4.读接线图。

在进行设备安装接线和维修检查及故障处理时,需要进一步的阅读接线
图。

在读接线图时,与电路图相互对照,可以帮助搞清接线图。

读接线图要根据端子
标志,回路标号从电源端依次顺查下去,搞清线路的走向和电路的连接方法,从而合
理的安排元件和理解每个元件是如何通过连接线构成闭和回路的。

企业策划部：张传刚。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

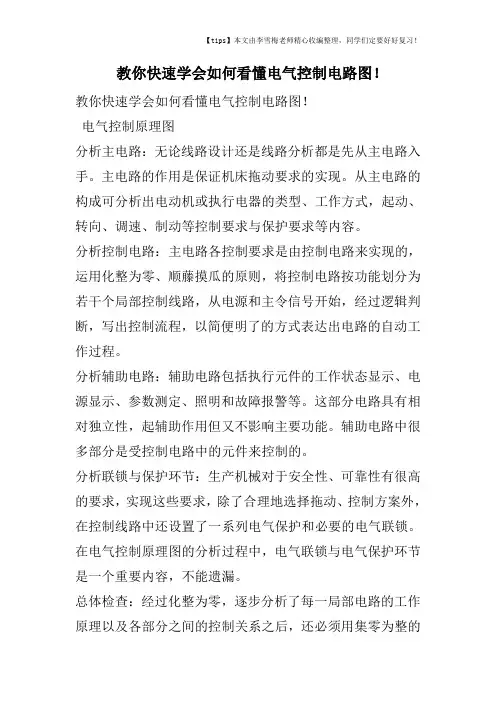

教你快速学会如何看懂电气控制电路图！教你快速学会如何看懂电气控制电路图！电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用化整为零、顺藤摸瓜的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。

前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。

后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。

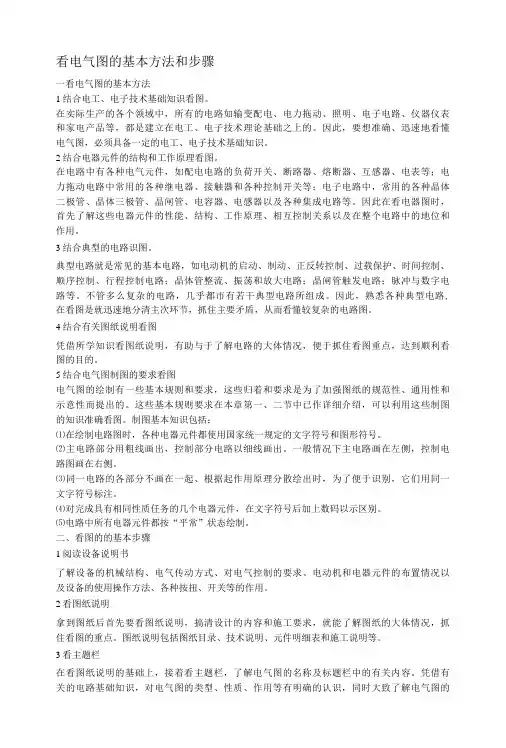

看电气图的基本方法和步骤一看电气图的基本方法1结合电工、电子技术基础知识看图。

在实际生产的各个领域中，所有的电路如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等，都是建立在电工、电子技术理论基础之上的。

因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基础知识。

2结合电器元件的结构和工作原理看图。

在电路中有各种电气元件，如配电电路的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器以及各种集成电路等。

因此在看电器图时，首先了解这些电器元件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

3结合典型的电路识图。

典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

不管多么复杂的电路，几乎都市有若干典型电路所组成。

因此，熟悉各种典型电路, 在看图是就迅速地分清主次环节，抓住主要矛盾，从而看懂较复杂的电路图。

4结合有关图纸说明看图凭借所学知识看图纸说明，有助与于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。

5结合电气图制图的要求看图电气图的绘制有一些基本规则和要求，这些归着和要求是为了加强图纸的规范性、通用性和示意性而提出的。

这些基本规则要求在本章第一、二节中已作详细介绍，可以利用这些制图的知识准确看图。

制图基本知识包括：⑴在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。

⑵主电路部分用粗线画出，控制部分电路以细线画出。

一般情况下主电路画在左侧，控制电路图画在右侧。

⑶同一电路的各部分不画在一起、根据起作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。

⑷对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以示区别。

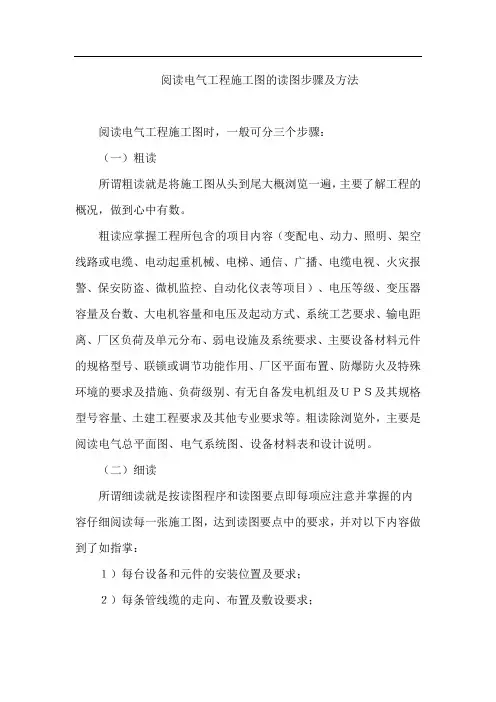

阅读电气工程施工图的读图步骤及方法阅读电气工程施工图时，一般可分三个步骤：（一）粗读所谓粗读就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，做到心中有数。

粗读应掌握工程所包含的项目内容（变配电、动力、照明、架空线路或电缆、电动起重机械、电梯、通信、广播、电缆电视、火灾报警、保安防盗、微机监控、自动化仪表等项目）、电压等级、变压器容量及台数、大电机容量和电压及起动方式、系统工艺要求、输电距离、厂区负荷及单元分布、弱电设施及系统要求、主要设备材料元件的规格型号、联锁或调节功能作用、厂区平面布置、防爆防火及特殊环境的要求及措施、负荷级别、有无自备发电机组及ＵＰＳ及其规格型号容量、土建工程要求及其他专业要求等。

粗读除浏览外，主要是阅读电气总平面图、电气系统图、设备材料表和设计说明。

（二）细读所谓细读就是按读图程序和读图要点即每项应注意并掌握的内容仔细阅读每一张施工图，达到读图要点中的要求，并对以下内容做到了如指掌：１）每台设备和元件的安装位置及要求；２）每条管线缆的走向、布置及敷设要求；３）所有线缆的连接部位及接线要求；４）所有控制、调节、信号、报警工作原理及参数；５）系统图、平面图及关联图样标注一致，无差错；６）系统层次清楚、关联部位或复杂部位清楚；７）土建、设备、采暖、通风等其他专业分工协作明确。

（三）精读所谓精读就是将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但做到了如指掌，而且应做到胸有成竹、滴水不漏。

对于一般小型且较简单或项目单一的工程，在读图时可直接进行精读，而对大、中型且项目较多的工程，在读图时应按先粗读，再细读，最后精读的步骤进行。

通过这三个步骤后，我们心中便会有一个活地图，就像录了像一样，随时脑海里都会浮现任何一个部位的图样。

当然，在读图过程中，有时对某一部门还要进行复读或翻来覆去的阅读，除了正确理解图样外，主要目的是为了加强对施工图的印象，这样对编制预算、编制设备材料清单、编制施工组织设计、进行安装调试是有绝大益处的，常言道，磨刀不误砍柴工就是这个道理。

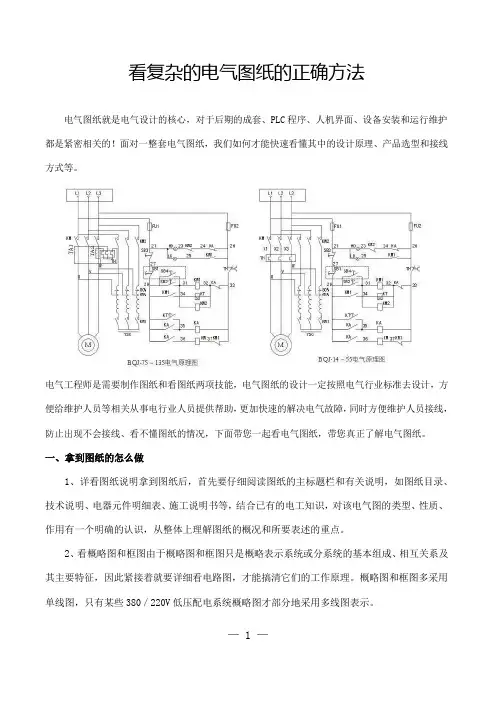

看复杂的电气图纸的正确方法电气图纸就是电气设计的核心，对于后期的成套、PLC程序、人机界面、设备安装和运行维护都是紧密相关的！面对一整套电气图纸，我们如何才能快速看懂其中的设计原理、产品选型和接线方式等。

电气工程师是需要制作图纸和看图纸两项技能，电气图纸的设计一定按照电气行业标准去设计，方便给维护人员等相关从事电行业人员提供帮助，更加快速的解决电气故障，同时方便维护人员接线，防止出现不会接线、看不懂图纸的情况，下面带您一起看电气图纸，带您真正了解电气图纸。

一、拿到图纸的怎么做1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

— 1 —3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

4、按照先看主电路，再看辅助电路的顺序进行看图，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看，看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

5、通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件，通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等，同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

手把手教你如何看懂电气图一、看电气图的一般步骤1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和相关说明，如：图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容Z丰富、Z难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

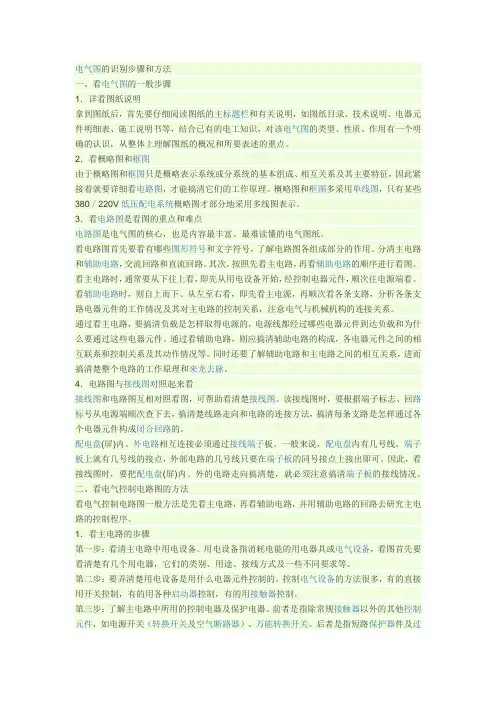

电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

电气图的识图要领
电气图就是用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

其识图要领可用从机到电、先主后控、化整为零、连成系统十六字概括。

关键词：电气图识图要领
引言
随着社会的发展，电气图的设计范围越来越广，越来越复杂多变。

虽然我们培养的学生不用进行复杂的电路设计，但必须懂得看图安装，懂得看图维修，这就要求学生会识图，能看图。

只有掌握了识图的基本要求，熟悉了识图的步骤，才能加快分析电路系统的速度，提高识图的水平。

1.电气识图的基本要求和基本步骤
1.1电气识图的基本要求
1.1.1应从简单到复杂，循序渐进地识图。

一般来讲，都要本着从易到难、从简单到复杂的原则看图。

复杂的电路都是简单电路的组合，从看简单的电路图开始，搞清每一电器元件的作用，理解电路的工作原理，为看复杂电路做准备。

1.1.2应具有电工、电子的基础知识。

电工学主要涉及的就是电器和电路。

电路通常分为主电路和辅助电路。

主电路一般包括发电机、变压器、开关、熔断器、电容器、电力电。

电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必需标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。

（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----支配在配电盘的上方位置。

（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在简单观看的面板上。

（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。

3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。

（2）弄清晰电气原理图和电气接线图中元器件的对应关系。

（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。

（4）依据电气接线图中的线号讨论主电路的线路走向。

（5）依据线号讨论帮助电路的走向。

如何识读电气图1拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

（1）、要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

（2）、按照先看主电路，再看辅助电路的顺序进行看图。

主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。

4接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。
