实物图+电气图纸讲解教你学会看配电系统图

说到配电箱，想必大部分电气设计人员都不陌生了。

配电箱（distribution box）顾名思义就是分配电能的箱体，里面会装有很多断路器，电是从哪里来，到哪里去，一目了然。

它的主要作用是合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观地显示电路的导通状态。

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

那么配电箱内具体都有哪些电气元件？配电箱图里面的文章和符号又代表什么意思呢？下面就给大家解读一下吧！希望对初学电气设计的朋友，有所帮助！首先，我们来看一下总图红色框框表示一个配电箱，里面装着电气元件，断路器等。

下面分部分解读：第一部分：此部分是配电箱的进线，表示电源的由来。

第二部分：此部分是配电箱的参数Pe设备容量，Kx需要系数，Pjs计算容量，Ijs计算电流，cosφ功率因数第三部分：此部分是主开关第四部分：此部分是电气火灾探测R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器，用于探测电气线路中的漏电流大小,接于探测模块（如图中的PMC），后再连接至主机。

第五部分：此部分是分开关第六部分：RT18熔断器+DG浪涌保护，并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压，熔断器的作用是对浪涌损坏而发生故障进行保护，避免事故扩大。

第七部分：这部分表示的是回路数，回路1，回路2，回路3等比如：照明分支，用WL1，WL2，WL3表示第八部分：这部分表示配电箱出线回路所用的电线，线径大小，还要敷设方式。

第九部分：这部分表示要接的负载和功率。

电气图识读-建筑电气中的配电箱图部分解读，让我们一起学习
下
建筑电气中的配电箱图部分解读
首先，我们来看一下总图
红色框框表示一个配电箱，里面装着电气元件，断路器等。

下面分部分解读：
第一部分：此部分是配电箱的进线，表示电源的由来。

第二部分：此部分是配电箱的参数
Pe设备容量，Kx需要系数，Pjs计算容量，Ijs计算电流，cosφ功率因数
第三部分：此部分是主开关
第四部分：此部分是电气火灾探测
R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器，用于探测电气线路中的漏电流大小,接于探测模块（如图中的PMC），后再连接至主机。

第五部分：此部分是分开关
第六部分：RT18熔断器+DG浪涌保护，并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压，熔断器的作用是对浪涌损坏而发生故障进行保护，避免事故扩大。

第七部分：这部分表示的是回路数，回路1，回路2，回路3等等比如：照明分支，用WL1，WL2，WL3表示
第八部分：这部分表示配电箱出线回路所用的电线，线径大小，还要敷设方式。

第九部分：这部分表示要接的负载和功率。

如何看配电系统图举例，从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

电气图纸看不懂？电气师傅手把手教你看
电气图，秒懂电气图
伴随着人们的生活越来越好，很多的人们开始注重自己新房装修问题。

如今就算是房子装修也会请专业人士设计一份图纸，所以装修首先需要看懂电气图纸。

作为刚入职的小白，我们如何看电气图？图纸上哪顿符号表示什么意思？
一、识图步骤
在拿到图纸之后，需要仔细的阅读主标题和有关说明，图纸目录、技术说明、电气元件表等，结合已有的电工知识，了解这个施工的概况。

图纸说明：设计内容和施工要求，抓住电路图的要点。

标题栏：电气图的名称及标题栏中的内容，了解该电气图的相关内容。

接线图和电路图互相对照看图，能够更好的看清楚接线图。

二、辅助电路步骤
1、看电源。

看清电源的种类，是交流还是直流。

2、了解控制电路中所采用的各种继电器、接触器的用途。

3、根据辅助电路来研究主电路的动作情况。

4、了解电气元件之间的关系。

三、识图原则
我们在观看电气图的时候一般会按照这六个原则：先强电后弱电、先系统后平面、
先动力后照明、先下层后上层、
先室内后室外、先简单后复杂。

我们都应该知道电气图上会出现大堆的符号，其中包含了线路敷设方法、敷设部位以及器具安装方式等。

各类水电符号代表什么？
四、常用的电气符号。

怎么看配电箱系统图？图中的符号代表意思？附25条电工基础知识01简介▼什么是配电箱？所有用户用电的总的一个电路分配箱。

02工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

03用途▼便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

04分类▼按结构特征和用途分类（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

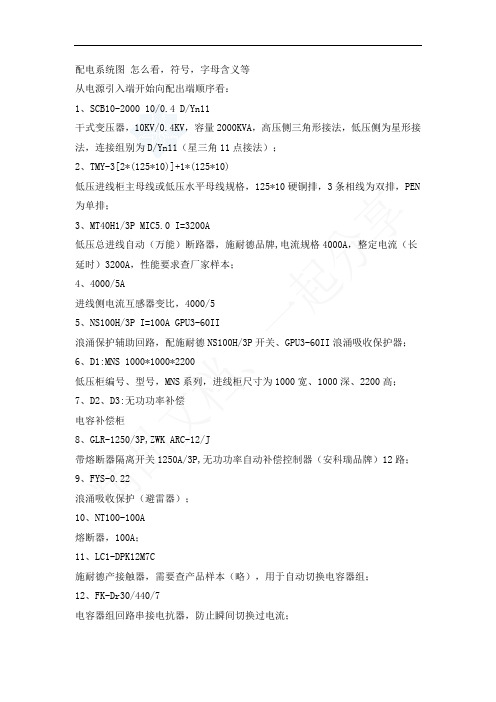

配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

一文教你如何读懂电气安装工程系统图（六）电缆表册电缆表册使用表格形式显示系统中电缆的线路编号、类别、规格、型号、长度、起止点及保护管的规格等。

该长度值只作为参考，施工时应现场实测。

电缆表册也有装在设备材料表内。

（七）图例图例是用表格形式列出图纸中使用的图形符号或文字符号的含义，以使读图者读懂图纸。

除统一图例外专业图例各有不同表示，读图时应注意图例及说明。

（八）设备材料表设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。

（九）设计说明[对一个读图者来说，设计说明是必须认真阅读和研究的内容。

因为它常常是指点迷津的钥匙 ]设计说明主要标注图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，如供电电源来源、线路敷设方式、设备安装方式施工注意事项等。

根据工程规模及需要说明的内容多少，有的可以单独编制说明，有的因为内容简短，分项局部问题可以写在分项图纸内的空余处。

（十）图纸目录图纸目录是将设计图纸安顺序编排，它反映了图纸全部情况，是清点、查阅的依据。

二、读图注意要点1、电气工程大多采用统一的图形符号并加注文字符号绘制出来的。

因为构成电气工程设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才能说明清楚。

因此，阅读图纸前必须熟悉图形符号和文字符号所代表的含义。

2、电气工程施工，往往与主体工程（土建工程）及其他施工相配合进行。

例如：电气设备的布置与土建平面布置，立面布置有关；安装方法与墙体结构有关；特别是一些暗敷设线路、电气设备基础和预埋件，更与土建工程密切相关。

因此，阅读电气建筑图纸时应与土建施工图对应起来阅读。

3、电气工程图中有关安装等方面的技术要求和安装方法，在有关的国家标准和规范、规程中有明确规定，因此，有些图纸并没有完全反映出来，只是在说明中注明参照“***标准图集”、“***规范”等等，这就要求我们应在读图同时配合相关规范、标准、图集以全面了解图纸要求。

整套电气图纸-快速看懂设计原理、产品选型和接线方式面对一整套电气图纸，我们如何才能快速看懂其中的设计原理、产品选型和接线方式等。

电气工程师是需要制作图纸和看图纸两项技能，电气图纸的设计一定按照电气行业标准去设计，方便给维护人员等相关从事电行业人员提供帮助，更加快速的解决电气故障，同时方便维护人员接线，防止出现不会接线、看不懂图纸的情况，下面带您一起看电气图纸，带您真正了解电气图纸。

一、拿到图纸的怎么做1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

4、按照先看主电路，再看辅助电路的顺序进行看图，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看，看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

5、通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件，通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等，同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

（1）放射式
配电线故障互不影响，供电可靠性较高，配电设备集中，检修比较方便；但系统灵活性较差，有色金属消耗较多。

一般在下列情况下采用：
容量大、负荷集中或重要的用电设备
需要集中连锁启动、停车的设备
有腐蚀性介质或爆炸危险等环境，不宜将用电及启动设备放在现场者
（2）树干式
配电设备及有色金属消耗较少，系统灵活性好，但干线故障时影响范围大。

一般用于用电设备的布置比较均匀、容量不大又无特殊要求的场合。

（3）变压器干线式
除了具有树干式系统的优点外，接线更简单，能大量减少低压配电设备。

为了提高母干线的供电可靠性，应适当减少接出的分支回路数，一般不超过10个。

频繁启动、容量较大的冲击负荷，以及对电压质量要求严格的用电设备，不宜用此方式供电。

（4）备用柴油发电机组
10KV专用架空线路为主电源，快速自启动型柴油发电机组做备用电源。

用于附近只能提供一个电源，若得到第二个电源需要大量投资时，经技术经济比较，可采用此方式供电，宜注意：
与外网电源间应设机械电气连锁，不得并网运行
避免与外网电源的计费混淆
在接线上要具有一定的'灵活性，以满足在正常停电（或限电）情况下能供给部分重要负荷用电
（5）链式
特点与树干式相似，适用于距配电屏较远而彼此相距又较近的不重要的小容量用电设备。

链接的设备一般不超过5台，总容量不超过10KW。

供电给容量较小用电设备的插座，采用链式配电时，每一条环链回路的数量可适当增加。

CH1-63/2P C40A是：1、CH1为塑壳空气断路器的型号2、63是指该断路器触点的额定电流值3、2P为两极4、C40A为保护整定电流数值为40A②C65N—C40A/2Np1c65n施耐德旗下梅兰日兰牌断路器。

C曲线，40A电流的。

③ZR—YJV—3X16—CT/KBG32—SCEZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。

未标注可视为B级）YJV：交联聚氯乙烯绝缘铜芯电缆3X16：三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）KBG32：沿KBG管敷设，管规格32。

KBG：一种薄壁钢管SCE：吊顶内敷设。

④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KWC65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。

阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型负载功率是1kw⑤CM1-125/C80/3PCM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。

2×[YJV22-1K-(4×120)SC100]类推。

不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。

4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。
