如何看懂电气回路图

电气二次回路识图五要素1、“二次相当于人的经脉”了解一次设备如断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的控制、保护方式，各个电压等级不同，但是断路器的控制回路基本一样例如220kV线路的单元，“经脉受大脑控制”，有相同之处，隔离开关的控制回路基本一样“经脉受大脑控制”，GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于普通敞开式电气设备，其它基本一致。

同时对应一次设备的TA、TV分别用于检测和继电保护回路，一次设备的不同，采用的保护方式也不同。

因此，从TA、TV的二次回路的图纸可以清晰看到保护的方式。

2、“公共设备、直流系统要明白”寻找二次回路的汇合点，集中在公共设备如综自系统的检测部分，断路器、隔离开关的控制部分，各个单元的TA、YV除了继电保护回路，一部分集中到监控屏上、电度表屏上。

变电站所有的直流电源来自I、II组蓄电池，直流网络的交流浮充、向系统供电以及它们的检测设备。

3、“图纸看线圈，耐心找接点”图纸中的线圈是最少的，因此无论交流、直流回路从此切入，寻找它们的不止一个的接点，了解它的作用和其它线圈的联系，逐渐形成完整的回路。

4、“继电器线圈有规律”继电器的线圈的动作情况在图纸上的状况为原始状态，即断路器在分闸、隔离开关在分闸、交流回路不带电、熔断器、开关在断开位置，然后根据它动作后的情况观察逻辑回路。

除了断路器、隔离开关的目的地在合闸、跳闸线圈外，其它的继电器的目的地在接点的动作情况。

5、“对号入座确保无错”主要针对展开图、端子排图及屏后设备安装图。

原则上由上向下、由左向右看，同时结合屏外的设备一起看。

设备名称、回路编号应该对准。

断路器控制回路图控制回路是二次回路的重要组成部分,电气设备的种类和型号多种多样,控制回路的接线方式也很多,但其基本原理是相似的;这里以某变电站控制回路图为例,简要说明看图的基本方法;完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图;完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图;按照上述顺序联接;下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法图1;图1 A相合闸回路先来看图上的两种端子：是箱端子,位于保护装置后侧,是屏端子,一般位于保护屏后两侧,固定在保护屏上;图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置的种类及回路名称;如图中根据回路名称,我们可以快速找到A相合闸回路,其中包括跳位监视回路、合闸回路、防跳回路;跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子,通过跳闸位置继电器TWJa接至4n44,并引至屏端子4D168,从屏端子通过电缆连接至断路器操作机构箱;图中的7A为回路编号功能相同的回路在不同型号的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37;合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa;SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路;图中1TBJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使1TBJa可靠的启动;一个是防跳回路中的电压保持线圈,其主要作用是在继电器动作后能可靠地自保持;直到SHJ或ZHJ返回,1TBJa的电压线圈失电为止,1TBJa继电器复归;使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性;2、保护屏端子图端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸图2;图2 保护屏端子图端子排上的4D等为端子排编号.以端子排4D为例,其中间编号1、2、3…167、168、169…为端子排的顺序号;端子排4D左侧的标号,是到屏内各设备的编号,如4D169左侧的4n161,表示到屏上装的设备标号为4n的装置的第161号接线柱图3;图3同样,屏上设备4n的第161号编号接线柱也应标有到端子排的标号,即4D169图4;图4端子排4D右侧标明了引出电缆的去向;如4D168接的是回路7A,用编号为120A的电缆与B、C相合闸回路7B、7C一同引出至本线路机构箱图5;图53、汇控柜端子图图6 汇控柜端子图在汇控柜端子图上图6,我们找到“至本线路光纤电流差动保护柜”的电缆,电缆编号为120A,和保护屏端子图后的电缆编号一致;顺着电缆找到端子排接线柱I2-1,I2-2,I2-3,也分别标明合闸回路编号7A,7B,7C,我们仍然以A相为例,I2-1引至10A02;4、断路器控制回路图7 断路器控制回路断路器控制回路中绘制的是控制回路图中汇控柜及机构箱内的部分图7;我们先把图中的各部件简要作一下说明;图中的43R1为就地/远方把手图8,选择操作方式是远方还是就地;SRCA为合闸线圈的辅助电阻,其作用是分流,防止合闸线圈因电流过大而烧毁;CB1A 为断路器的辅助触点图9;CCA为合闸线圈图10;63Q3X1,63Q3X2为油压力接点,63G1X1为SF6压力接点,保证油压和SF6压力在正常范围内才能接通回路;图8 就地/远方把手图9 断路器的辅助触点图10 跳合闸线圈图11 油压力接点根据图7中上部的回路名称合闸回路7A,找到10A02,接至断路器远控/近控把手43R1;图7中的CB1-1A,CYA接点为汇控柜内的远方防跳回路,但因为我们一般情况下都是使用操作箱内的防跳回路,此远方防跳回路并没有接入;当操作把手打至远动位置时,标有“远”的接点闭合,“就”接点打开,合闸命令从10A02接点前的操作箱传过来;当操作把手打至“就地”位置时,标有“就”的接点闭合,“远”的接点打开,合闸命令电源取自101PS21经43R1的就地接点接至合闸按钮;按下合闸按钮,图中“合”接点闭合,接通合闸回路;刀闸控制回路：图12 刀闸控制回路电动刀闸的分合依靠电机的正转或反转;如果刀闸操作回路中的操作电源是直流,电机的正转、反转通过正负极的正接和反接实现,如果操作电源是交流,电机的正转、反转通过A/B/C三相的相序排列不同来实现,但其接通的基本原理都是相同的;图12中的电机M为交直流两用电机,在本处使用直流电源;我们来看看电机操作电源的正负极是如何导通带动电机旋转的此处的正转/反转是相对而言,并无统一标准;电机M正转时,其D2端接正极,D1端接负极;电源正极B3通过KE1的长开接点33/34接至电机M的D2端,再从M的D1端引出,依次通过KE1的长开接点23/24,KA1的长闭接点71/72导通至负极N;可以看出来,电机正转的条件是合闸辅助继电器KE1线圈励磁,分闸辅助继电器KA1线圈失磁;电机反转时,电机D1端应接通正极,D2端应接通负极,这时候电源正极B3通过KA1的长开接点33/34接至电机M的D1端,再从D2端引出,依次通过KE1的长闭接点71/72,KA1的长开接点23/24导通至负极N;电机反转的条件是分闸辅助继电器KA1线圈励磁,合闸辅助继电器KE1线圈失磁;线圈KE1,KA1的导通和失电在刀闸的控制回路中实现;以合闸操作为例,合闸操作时,KE1线圈需励磁,即合闸回路需导通;KA1的51/52接点因线圈KA1处于失磁状态闭合,刀闸行程开关SF1在刀闸分位时闭合,当满足刀闸操作的逻辑条件时,逻辑接点K15闭合;遥控或现场操作由远控/近控转换开关SA1实现,当通过K1接点给出合闸脉冲时,线圈KE1励磁,KE1的自保持接点43/44闭合,保证KE1处于励磁状态,直到刀闸合到位之后行程开关SF1的常闭接点断开,切断合闸回路;刀闸的分闸回路可参照合闸回路分析;合闸线圈KE1和分闸线圈KA1通过KE1的51/52接点和KA1的51/52接点互相闭锁,防止两线圈同时励磁;断路器失灵保护失灵保护的启动失灵保护一般由线路保护中的失灵辅助装置提供失灵启动接点;图13 失灵启动回路从图13中可以看出线路的失灵启动接点闭合的条件：1、有故障电流存在,即SLA,SLB,SLC,或SL2-2长开接点闭合；2、A/B/C相启动失灵压板1LP9,1LP10,1LP11和三相启动失灵压板8LP3投入；3、断路器的跳闸出口接点TJA ,TJB,TJC或三跳出口接点TJQ/TJR闭合;以上三条件满足,启动该断路器所连母线的失灵出口逻辑;以PB-2B母差保护为例,母差失灵出口回路如图14所示：从开关保护装置接入的失灵启动接点通过刀闸位置判断,第一延时跳开母联开关,第二延时经母差的复压闭锁开入接点跳相应母线上的所有设备;图14 母差失灵出口回路液压机构储能回路图15 液压机构储能回路当液压机构的压力降低时,靠油泵压力打压储能;如图15所示,油泵运转的条件为KM1,KM2线圈的长开接点闭合;那么我们来看一下KM1,KM2线圈的励磁条件;在油泵的启动和停止回路中,包括压力继电器PSY 的常闭接点1/2,常开接点7/8,及时间继电器KT 的常闭接点55/56;当压力不高于28时,PSY1/2的常闭接点闭合,保证油泵油压保持在安全范围;当压力值降低至25时,PSY7/8的长开接点闭合,油泵开始打压,当压力值达到26时,PSY7/8的长开接点打开,油泵停止打压;当压力接点都导通时,KT 时间继电器线圈励磁,其常闭接点经180S 延时后打开,切断打压回路; 复压闭锁 跳闸线路短延时 失灵启动I 母刀闸位置II 母刀闸位置 长延时 跳母联 跳母线。

熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。

要修好汽车电气设备，必须读懂和掌握汽车电路图。

尤其是初学者，更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此，必须牢记电气图形符号的含义，才能看懂电路原理图。

对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。

1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

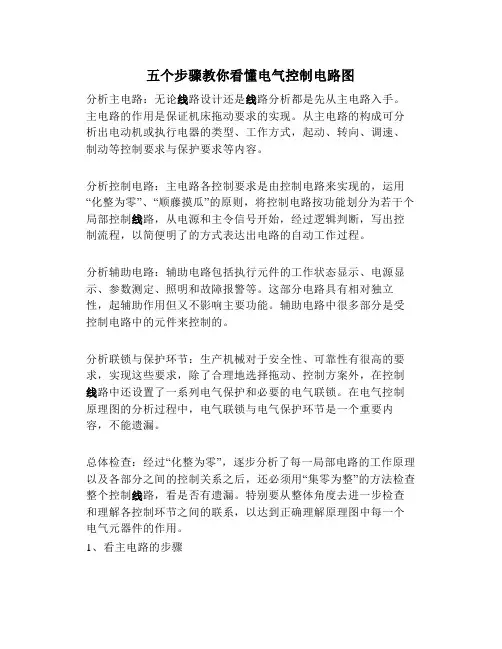

五个步骤教你看懂电气控制电路图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。

前者是指除常规接触器以外的其他控制元件，如电源开关(转换开关及空气、万能转换开关。

后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。

看电气图的基本方法和步骤一看电气图的基本方法1结合电工、电子技术基础知识看图。

在实际生产的各个领域中，所有的电路如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等，都是建立在电工、电子技术理论基础之上的。

因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基础知识。

2结合电器元件的结构和工作原理看图。

在电路中有各种电气元件，如配电电路的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器以及各种集成电路等。

因此在看电器图时，首先了解这些电器元件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

3结合典型的电路识图。

典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

不管多么复杂的电路，几乎都市有若干典型电路所组成。

因此，熟悉各种典型电路, 在看图是就迅速地分清主次环节，抓住主要矛盾，从而看懂较复杂的电路图。

4结合有关图纸说明看图凭借所学知识看图纸说明，有助与于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。

5结合电气图制图的要求看图电气图的绘制有一些基本规则和要求，这些归着和要求是为了加强图纸的规范性、通用性和示意性而提出的。

这些基本规则要求在本章第一、二节中已作详细介绍，可以利用这些制图的知识准确看图。

制图基本知识包括：⑴在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。

⑵主电路部分用粗线画出，控制部分电路以细线画出。

一般情况下主电路画在左侧，控制电路图画在右侧。

⑶同一电路的各部分不画在一起、根据起作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。

⑷对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以示区别。

一分钟学会如何看懂电气控制电路图！一分钟学会如何看懂电气控制电路图！看电气控制电路图一般方法是先看主电路,再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分,包括从电源到电机之间相连的电器元件.而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

电气控制原理图分析主电路:无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现.从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始,经过逻辑判断,写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性,起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等.第二步：要弄清楚用电设备是用什么电器元件控制的.控制电气设备的方法很多,有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。

3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。

同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。

4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。

（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。

2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。

凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。

在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。

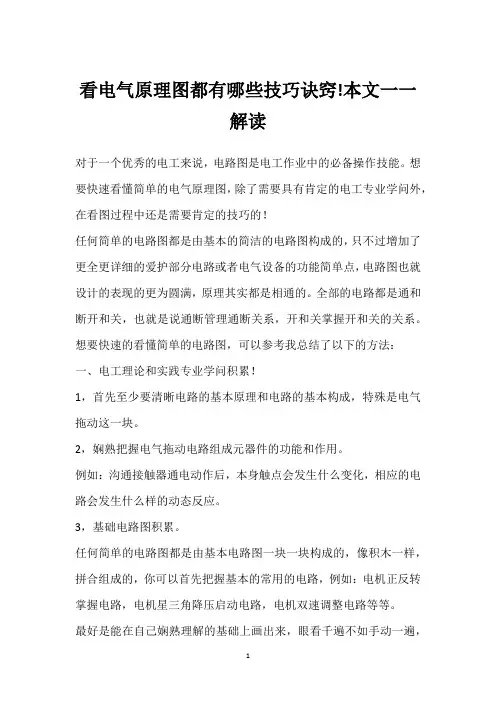

看电气原理图都有哪些技巧诀窍!本文一一解读对于一个优秀的电工来说，电路图是电工作业中的必备操作技能。

想要快速看懂简单的电气原理图，除了需要具有肯定的电工专业学问外，在看图过程中还是需要肯定的技巧的！任何简单的电路图都是由基本的简洁的电路图构成的，只不过增加了更全更详细的爱护部分电路或者电气设备的功能简单点，电路图也就设计的表现的更为圆满，原理其实都是相通的。

全部的电路都是通和断开和关，也就是说通断管理通断关系，开和关掌握开和关的关系。

想要快速的看懂简单的电路图，可以参考我总结了以下的方法：一、电工理论和实践专业学问积累！1，首先至少要清晰电路的基本原理和电路的基本构成，特殊是电气拖动这一块。

2，娴熟把握电气拖动电路组成元器件的功能和作用。

例如：沟通接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。

3，基础电路图积累。

任何简单的电路图都是由基本电路图一块一块构成的，像积木一样，拼合组成的，你可以首先把握基本的常用的电路，例如：电机正反转掌握电路，电机星三角降压启动电路，电机双速调整电路等等。

最好是能在自己娴熟理解的基础上画出来，眼看千遍不如手动一遍，多动手画。

基本电路的储备是非常重要的！二、快速看懂简单的电气原理图还需要肯定要读图技巧。

1，快速看图：主回路～掌握回路。

先看主回路，后看掌握回路。

主回路动作原理相对很简洁，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本掌握电路，这样再去看二次掌握回路就相对简洁多了。

2，快速看图：从上到下看图。

正规的电路图都是从上到下逐步阐明电路的爱护，掌握和原理的。

二次回路的掌握也同样如此，从上到下的看电路图能够事半功倍。

3，二次回路分部分来看。

一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。

这个时候分部分来看，将掌握回路分开为：爱护电路，测量电路，掌握电路等部分来看，有助于快速的把握原理。

4，快速看图需要把握线号！线号！正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是相同的分支和作用。

看电气电路图有哪些窍门？电路图可以说是“五花八门”，各种电路应有尽有，比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。

对于这些图在看图的时候首先就灵活运用了“六先六后”的看图技巧。

在这里所谓“六先六后”是指先一次，后二次；先文字，后图形；先交流，后直流；先线圈，后触点；先上后下，先左后右的看图规则，下面具体说说是如何实施的。

1、“先一次，后二次”的看图技巧首先我们先看看“先一次，后二次”的看图技巧，这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路；“二次”是指为了保证一次电路的安全，要对一次电路进行控制、保护和测量的电路我们叫二次回路。

以下面的电路图为例子，它是一个配电线路反时限过流保护电路。

我们在看这样的电路图时，首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。

相线L1和L3分别接入了电流互感器，其中电流互感器TA3和TA4接入了继电保护器的线圈，另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。

这样当一次高压电路发生短路或者过载的时候，过流继电器KA1和KA2就会动作，就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲，这样就会使空气断路器跳闸，这样就起到了保护电路的作用。

由上面电路图的例子可以看出，先看一次电路，再看二次电路。

在看图时要弄清楚一次电路对二次电路起到什么作用，是如何形成一个相互连接的整体的。

同时我们也会发现二次回路是“依附”于和作用于一次回路当中的，两者的关系都是紧密联系的。

2、“先文字，后图形”的看图技巧一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。

我们在阅读这样的电路图时就要先读取以上信息。

这样有助于我们对整体电路的把握。

比如下图是一个机床的电气电路图，我们在阅读这样的电路时就要先读标题栏，这样可以对电路的功能、组成、符合以及要求有一个大概的了解。

然后再逐一看电路图的每个具体的部分，这样的看图技巧我也把它称为“先总体，后局部”看图法。

看复杂的电气图纸的正确方法电气图纸就是电气设计的核心，对于后期的成套、PLC程序、人机界面、设备安装和运行维护都是紧密相关的！面对一整套电气图纸，我们如何才能快速看懂其中的设计原理、产品选型和接线方式等。

电气工程师是需要制作图纸和看图纸两项技能，电气图纸的设计一定按照电气行业标准去设计，方便给维护人员等相关从事电行业人员提供帮助，更加快速的解决电气故障，同时方便维护人员接线，防止出现不会接线、看不懂图纸的情况，下面带您一起看电气图纸，带您真正了解电气图纸。

一、拿到图纸的怎么做1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

— 1 —3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

4、按照先看主电路，再看辅助电路的顺序进行看图，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看，看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

5、通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件，通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等，同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。
