如何看懂电气图

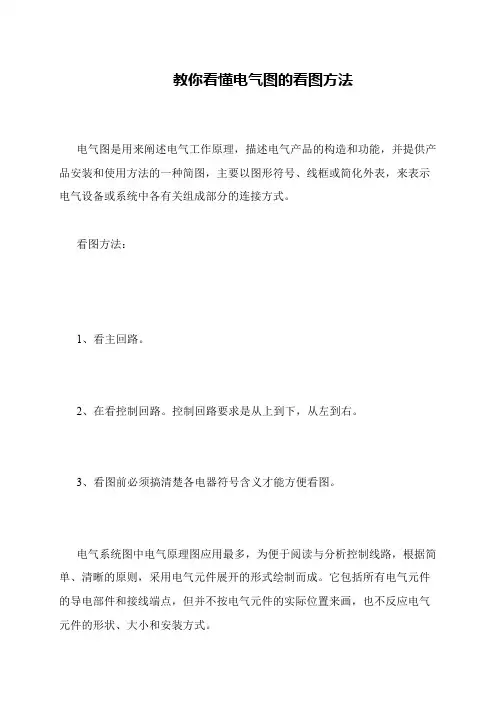

教你看懂电气图的看图方法
 电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

 看图方法：
 1、看主回路。

 2、在看控制回路。

控制回路要求是从上到下，从左到右。

 3、看图前必须搞清楚各电器符号含义才能方便看图。

 电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。

它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。

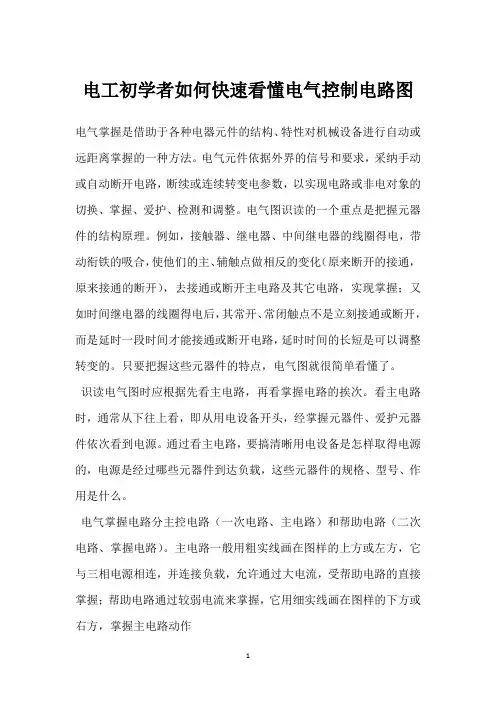

电工初学者如何快速看懂电气控制电路图电气掌握是借助于各种电器元件的结构、特性对机械设备进行自动或远距离掌握的一种方法。

电气元件依据外界的信号和要求，采纳手动或自动断开电路，断续或连续转变电参数，以实现电路或非电对象的切换、掌握、爱护、检测和调整。

电气图识读的一个重点是把握元器件的结构原理。

例如，接触器、继电器、中间继电器的线圈得电，带动衔铁的吸合，使他们的主、辅触点做相反的变化（原来断开的接通，原来接通的断开），去接通或断开主电路及其它电路，实现掌握；又如时间继电器的线圈得电后，其常开、常闭触点不是立刻接通或断开，而是延时一段时间才能接通或断开电路，延时时间的长短是可以调整转变的。

只要把握这些元器件的特点，电气图就很简单看懂了。

识读电气图时应根据先看主电路，再看掌握电路的挨次。

看主电路时，通常从下往上看，即从用电设备开头，经掌握元器件、爱护元器件依次看到电源。

通过看主电路，要搞清晰用电设备是怎样取得电源的，电源是经过哪些元器件到达负载，这些元器件的规格、型号、作用是什么。

电气掌握电路分主控电路（一次电路、主电路）和帮助电路（二次电路、掌握电路）。

主电路一般用粗实线画在图样的上方或左方，它与三相电源相连，并连接负载，允许通过大电流，受帮助电路的直接掌握；帮助电路通过较弱电流来掌握，它用细实线画在图样的下方或右方，掌握主电路动作应自上而下、从左向右看，即先看电源，再依次看各条回路，分析各条回路中元器件的工作状况及其对主电路的掌握关系。

看掌握电路时，要搞清电路的构成，各元器件间的联系（如挨次、互锁等）及掌握关系和在什么条件下电路构成通路或断路，掌握电路是如何掌握主电路工作的，从而搞清晰整个系统的工作原理。

下图为电动机启动掌握原理图。

电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。

2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。

3. 遵循电气原理图中的箭头方向，确定电流的流动方向。

箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。

4. 识别原理图中的电气连接方式，如并联和串联。

并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。

5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。

确保注解或标签是独特的，不会与其他部分重复。

6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。

根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。

7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。

例如，电源的电压和电流如何控制电灯的亮度。

8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。

请注意，以上步骤可能需要一定的电气知识和经验。

如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。

要修好汽车电气设备，必须读懂和掌握汽车电路图。

尤其是初学者，更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此，必须牢记电气图形符号的含义，才能看懂电路原理图。

对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。

1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

看电气图的基本方法和步骤一看电气图的基本方法1结合电工、电子技术基础知识看图。

在实际生产的各个领域中，所有的电路如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等，都是建立在电工、电子技术理论基础之上的。

因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基础知识。

2结合电器元件的结构和工作原理看图。

在电路中有各种电气元件，如配电电路的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器以及各种集成电路等。

因此在看电器图时，首先了解这些电器元件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

3结合典型的电路识图。

典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

不管多么复杂的电路，几乎都市有若干典型电路所组成。

因此，熟悉各种典型电路, 在看图是就迅速地分清主次环节，抓住主要矛盾，从而看懂较复杂的电路图。

4结合有关图纸说明看图凭借所学知识看图纸说明，有助与于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。

5结合电气图制图的要求看图电气图的绘制有一些基本规则和要求，这些归着和要求是为了加强图纸的规范性、通用性和示意性而提出的。

这些基本规则要求在本章第一、二节中已作详细介绍，可以利用这些制图的知识准确看图。

制图基本知识包括：⑴在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。

⑵主电路部分用粗线画出，控制部分电路以细线画出。

一般情况下主电路画在左侧，控制电路图画在右侧。

⑶同一电路的各部分不画在一起、根据起作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。

⑷对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以示区别。

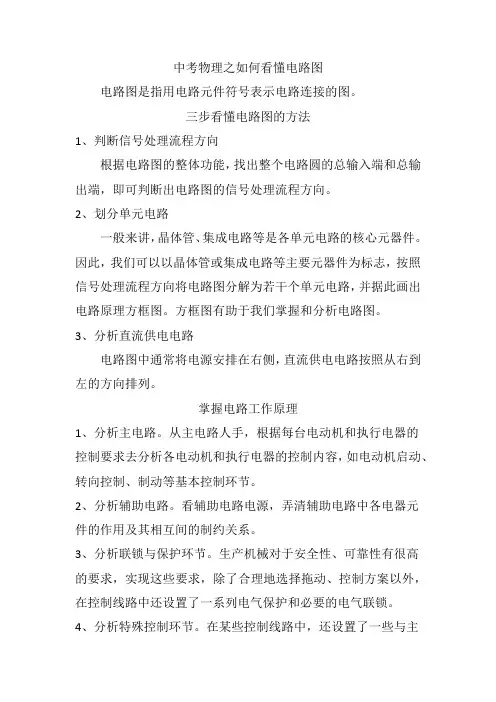

中考物理之如何看懂电路图电路图是指用电路元件符号表示电路连接的图。

三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。

2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。

因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。

方框图有助于我们掌握和分析电路图。

3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。

掌握电路工作原理1、分析主电路。

从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。

2、分析辅助电路。

看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

3、分析联锁与保护环节。

生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

4、分析特殊控制环节。

在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。

如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。

这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。

5、总体检查。

经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法，检查整个控制线路，看是否有遗漏。

最后还要从整体角度去进一步检查和理解各控制环节之间的联系，以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。

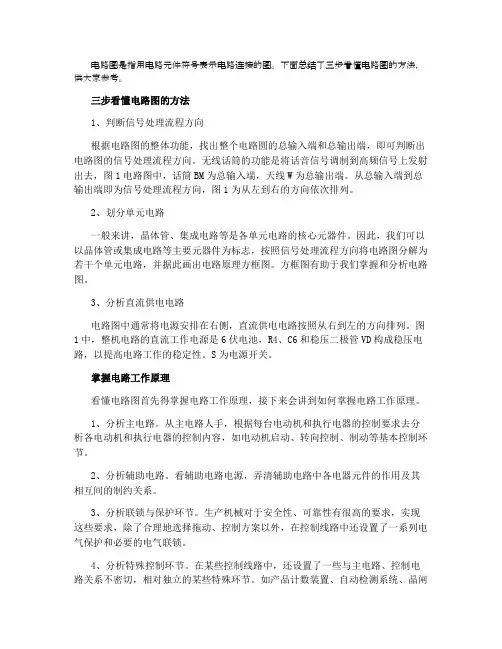

电路图是指用电路元件符号表示电路连接的图。

下面总结了三步看懂电路图的方法，供大家参考。

三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。

无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。

从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。

2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。

因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。

方框图有助于我们掌握和分析电路图。

3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。

图1中，整机电路的直流工作电源是6伏电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。

S为电源开关。

掌握电路工作原理看懂电路图首先得掌握电路工作原理，接下来会讲到如何掌握电路工作原理。

1、分析主电路。

从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。

2、分析辅助电路。

看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

3、分析联锁与保护环节。

生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

4、分析特殊控制环节。

在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。

如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。

这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。

看电气原理图都有哪些技巧诀窍!本文一一解读对于一个优秀的电工来说，电路图是电工作业中的必备操作技能。

想要快速看懂简单的电气原理图，除了需要具有肯定的电工专业学问外，在看图过程中还是需要肯定的技巧的！任何简单的电路图都是由基本的简洁的电路图构成的，只不过增加了更全更详细的爱护部分电路或者电气设备的功能简单点，电路图也就设计的表现的更为圆满，原理其实都是相通的。

全部的电路都是通和断开和关，也就是说通断管理通断关系，开和关掌握开和关的关系。

想要快速的看懂简单的电路图，可以参考我总结了以下的方法：一、电工理论和实践专业学问积累！1，首先至少要清晰电路的基本原理和电路的基本构成，特殊是电气拖动这一块。

2，娴熟把握电气拖动电路组成元器件的功能和作用。

例如：沟通接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。

3，基础电路图积累。

任何简单的电路图都是由基本电路图一块一块构成的，像积木一样，拼合组成的，你可以首先把握基本的常用的电路，例如：电机正反转掌握电路，电机星三角降压启动电路，电机双速调整电路等等。

最好是能在自己娴熟理解的基础上画出来，眼看千遍不如手动一遍，多动手画。

基本电路的储备是非常重要的！二、快速看懂简单的电气原理图还需要肯定要读图技巧。

1，快速看图：主回路～掌握回路。

先看主回路，后看掌握回路。

主回路动作原理相对很简洁，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本掌握电路，这样再去看二次掌握回路就相对简洁多了。

2，快速看图：从上到下看图。

正规的电路图都是从上到下逐步阐明电路的爱护，掌握和原理的。

二次回路的掌握也同样如此，从上到下的看电路图能够事半功倍。

3，二次回路分部分来看。

一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。

这个时候分部分来看，将掌握回路分开为：爱护电路，测量电路，掌握电路等部分来看，有助于快速的把握原理。

4，快速看图需要把握线号！线号！正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是相同的分支和作用。

看电气电路图有哪些窍门？电路图可以说是“五花八门”，各种电路应有尽有，比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。

对于这些图在看图的时候首先就灵活运用了“六先六后”的看图技巧。

在这里所谓“六先六后”是指先一次，后二次；先文字，后图形；先交流，后直流；先线圈，后触点；先上后下，先左后右的看图规则，下面具体说说是如何实施的。

1、“先一次，后二次”的看图技巧首先我们先看看“先一次，后二次”的看图技巧，这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路；“二次”是指为了保证一次电路的安全，要对一次电路进行控制、保护和测量的电路我们叫二次回路。

以下面的电路图为例子，它是一个配电线路反时限过流保护电路。

我们在看这样的电路图时，首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。

相线L1和L3分别接入了电流互感器，其中电流互感器TA3和TA4接入了继电保护器的线圈，另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。

这样当一次高压电路发生短路或者过载的时候，过流继电器KA1和KA2就会动作，就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲，这样就会使空气断路器跳闸，这样就起到了保护电路的作用。

由上面电路图的例子可以看出，先看一次电路，再看二次电路。

在看图时要弄清楚一次电路对二次电路起到什么作用，是如何形成一个相互连接的整体的。

同时我们也会发现二次回路是“依附”于和作用于一次回路当中的，两者的关系都是紧密联系的。

2、“先文字，后图形”的看图技巧一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。

我们在阅读这样的电路图时就要先读取以上信息。

这样有助于我们对整体电路的把握。

比如下图是一个机床的电气电路图，我们在阅读这样的电路时就要先读标题栏，这样可以对电路的功能、组成、符合以及要求有一个大概的了解。

然后再逐一看电路图的每个具体的部分，这样的看图技巧我也把它称为“先总体，后局部”看图法。

如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。

要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。

电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。

还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。

掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。

（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。

在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。

通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。

下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。

2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。

有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。

（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。

在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。

每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。

还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。

教您如何瞧懂电气图纸226人阅读| 0条评论发布于:2010-7-20 19:08:00一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。

二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成与连接关系,而不考虑其实际位置的一种简图。

目的就是便于详细理解作用原理、分析与计算电路特性。

3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途就是提供绘制电路图或其她有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图:表示控制系统的作用与状态的一种图。

6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。

7、程序图:详细表示程序单元与程序片及其互连关系的一种简图。

8、设备元件表:把成套装置、设备与装置中各组成部分与相应数据列成的表格其用途表示各组成部分的名称、型号、规格与数量等。

9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线与检查的一种简图或表格。

⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
