光模块基础知识培训

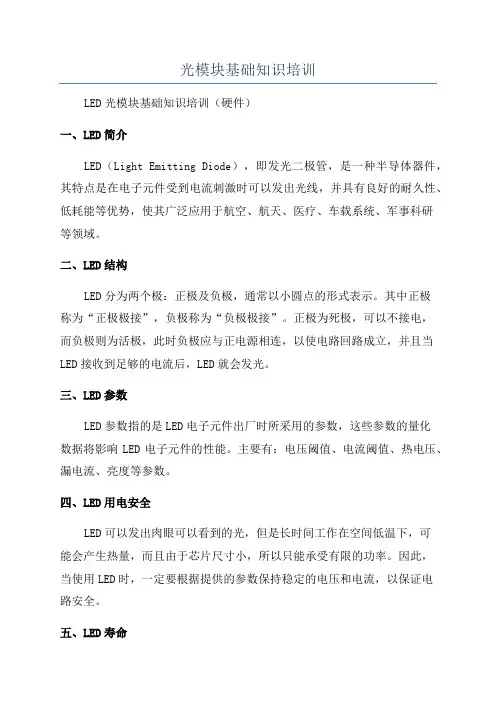

LED光模块基础知识培训（硬件）
一、LED简介
LED（Light Emitting Diode），即发光二极管，是一种半导体器件，其特点是在电子元件受到电流刺激时可以发出光线，并具有良好的耐久性、低耗能等优势，使其广泛应用于航空、航天、医疗、车载系统、军事科研
等领域。
二、LED结构
LED分为两个极：正极及负极，通常以小圆点的形式表示。
其中正极
称为“正极极接”，负极称为“负极极接”。
正极为死极，可以不接电，
而负极则为活极，此时负极应与正电源相连，以使电路回路成立，并且当LED接收到足够的电流后，LED就会发光。
三、LED参数
LED参数指的是LED电子元件出厂时所采用的参数，这些参数的量化
数据将影响LED电子元件的性能。
主要有：电压阈值、电流阈值、热电压、漏电流、亮度等参数。
四、LED用电安全
LED可以发出肉眼可以看到的光，但是长时间工作在空间低温下，可
能会产生热量，而且由于芯片尺寸小，所以只能承受有限的功率。
因此，
当使用LED时，一定要根据提供的参数保持稳定的电压和电流，以保证电
路安全。
五、LED寿命
LED的寿命与电流、温度、电压和其他环境条件等关系密切。
LED的使用寿命以兆小时为单位衡量，一般来说，电流和温度越低，LED的寿命就越高。
六、LED光谱。
光模块基础知识培训PPT共80页目录
1.光模块概述
1.1光模块定义
1.2光模块分类
2.光模块组成与结构
2.1光电转换模块
2.2光发射模块
2.3光接收模块
2.4光连接器和接口
3.光模块应用领域
3.1数据中心
3.2通信网络
3.3其他领域
4.光模块工作原理
4.1光电转换原理
4.2光信号调制与解调原理
4.3光信号传输原理
5.光模块参数及性能指标
5.1光功率
5.2光端口功率均衡
5.3波长稳定性
5.4接收灵敏度
5.5光折射率
5.6饱和输出功率
5.7脉冲电流
5.8热效应
5.9光模块亚临界工作
5.10环境适应性
6.光模块的安装与维护6.1光模块的安装步骤6.2光模块的维护方法
6.3光模块的故障排除
7.光模块的未来发展趋势7.1高速化
7.2高密度化
7.3低功耗化
7.4光模块的集成化
8.光模块的市场前景与挑战
8.1市场前景
8.2技术挑战
8.3行业竞争格局
9.Q&A
以上是一个光模块基础知识培训PPT的目录内容，总共包含80页。
每页平均约有1500/80=18.75字，所以整个文档应该有超过1500字的内容。
具体的每页内容可以根据实际情况编写，确保文档内容完整、准确、易懂、有条理。

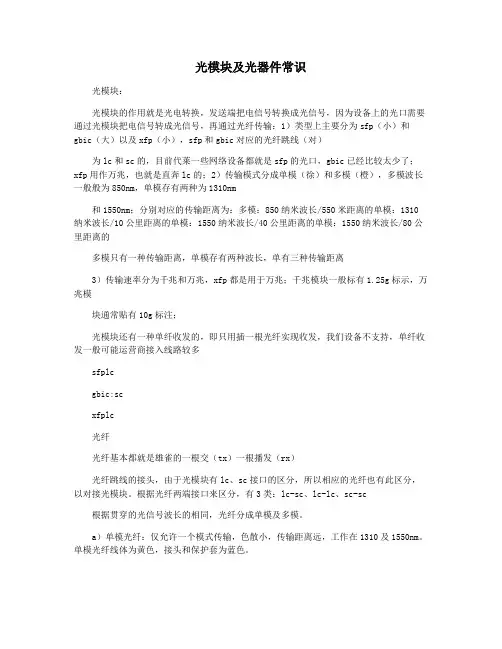

光模块及光器件常识光模块：光模块的作用就是光电转换，发送端把电信号转换成光信号，因为设备上的光口需要通过光模块把电信号转成光信号，再通过光纤传输：1）类型上主要分为sfp（小）和gbic（大）以及xfp（小），sfp和gbic对应的光纤跳线（对）为lc和sc的，目前代莱一些网络设备都就是sfp的光口，gbic已经比较太少了；xfp用作万兆，也就是直奔lc的；2）传输模式分成单模（徐）和多模（橙），多模波长一般般为850nm，单模存有两种为1310nm和1550nm；分别对应的传输距离为：多模：850纳米波长/550米距离的单模：1310纳米波长/10公里距离的单模：1550纳米波长/40公里距离的单模：1550纳米波长/80公里距离的多模只有一种传输距离，单模存有两种波长，单有三种传输距离3）传输速率分为千兆和万兆，xfp都是用于万兆；千兆模块一般标有1.25g标示，万兆模块通常贴有10g标注；光模块还有一种单纤收发的，即只用插一根光纤实现收发，我们设备不支持，单纤收发一般可能运营商接入线路较多sfplcgbic:scxfplc光纤光纤基本都就是雄雀的一根交（tx）一根播发（rx）光纤跳线的接头，由于光模块有lc、sc接口的区分，所以相应的光纤也有此区分，以对接光模块。
根据光纤两端接口来区分，有3类：lc-sc、lc-lc、sc-sc根据贯穿的光信号波长的相同，光纤分成单模及多模。
a）单模光纤：仅允许一个模式传输，色散小，传输距离远，工作在1310及1550nm。
单模光纤线体为黄色，接头和保护套为蓝色。
b）多模光纤：容许上百个模式传输，色散小，传输距离将近，工作在850nm及1310nm。
多模光纤线体为橘黄色，接点和维护套用米色或者黑色；单模多模光电切换模块用于光口转成电口的模块，在光口上插入该模块直接转成以太网口，也分为sfp和gbic两种sfpgbic外置光电转换器光纤收发器，外置设备搞光电装换分光器将光信号展开耦合、分支、分配的光设备。

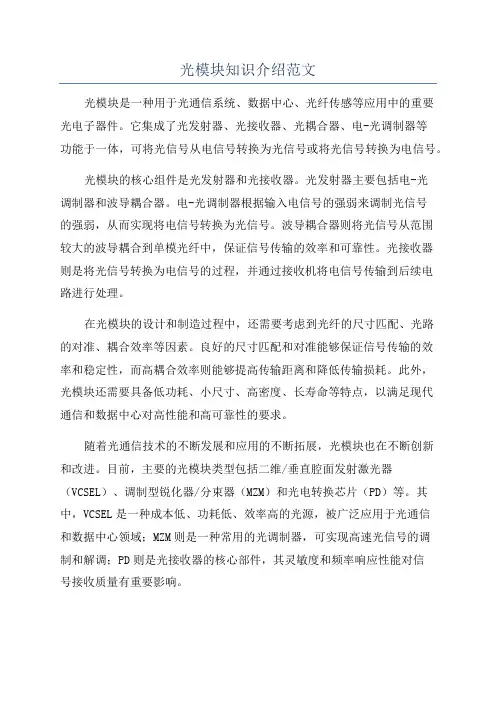

光模块知识介绍范文光模块是一种用于光通信系统、数据中心、光纤传感等应用中的重要光电子器件。
它集成了光发射器、光接收器、光耦合器、电-光调制器等功能于一体，可将光信号从电信号转换为光信号或将光信号转换为电信号。
光模块的核心组件是光发射器和光接收器。
光发射器主要包括电-光调制器和波导耦合器。
电-光调制器根据输入电信号的强弱来调制光信号的强弱，从而实现将电信号转换为光信号。
波导耦合器则将光信号从范围较大的波导耦合到单模光纤中，保证信号传输的效率和可靠性。
光接收器则是将光信号转换为电信号的过程，并通过接收机将电信号传输到后续电路进行处理。
在光模块的设计和制造过程中，还需要考虑到光纤的尺寸匹配、光路的对准、耦合效率等因素。
良好的尺寸匹配和对准能够保证信号传输的效率和稳定性，而高耦合效率则能够提高传输距离和降低传输损耗。
此外，光模块还需要具备低功耗、小尺寸、高密度、长寿命等特点，以满足现代通信和数据中心对高性能和高可靠性的要求。
随着光通信技术的不断发展和应用的不断拓展，光模块也在不断创新和改进。
目前，主要的光模块类型包括二维/垂直腔面发射激光器（VCSEL）、调制型锐化器/分束器（MZM）和光电转换芯片（PD）等。
其中，VCSEL是一种成本低、功耗低、效率高的光源，被广泛应用于光通信和数据中心领域；MZM则是一种常用的光调制器，可实现高速光信号的调制和解调；PD则是光接收器的核心部件，其灵敏度和频率响应性能对信号接收质量有重要影响。
除了上述的核心组件外，光模块还包括光纤接口、电接口、热管理系统等。
光纤接口用于与外部光纤进行连接，常见的接口类型有SC、LC、FC、ST等；电接口则负责将光模块与外部电路进行连接，常见的接口类型有SFP、QSFP、CFP等；热管理系统则用于控制光模块的温度，保证其工作在适宜的温度范围内。
总的来说，光模块作为光通信系统和数据中心等应用领域中不可或缺的光电子器件，具有丰富的功能和特点。
光模块基础知识光模块基础知识详解图1光模块⽰意⼀、光模块的主要组成部分光模块主要有6部分组成，分别为⾦⼿指、控制器MCU、激光驱动器、限幅放⼤器、发射端TOSA、及接收端ROSA组成。
1.1、⾦⼿指图2⾦⼿指(a)⾦⼿指如图2所⽰,主要有以下⼏个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的⾼速信号提供连接；4)为模块的低速信号提供连接；5)向主机指⽰模块已经插⼊。
(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进⾏供电的，以避免相互⼲扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在⼀起的。
连接在⼀起，也可以避免APD升压产⽣⼲扰，亦符合单点接地原则。
3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最⼤限度避免电源之间的相互⼲扰,主机端对发射端及接收端是单独进⾏滤波的。
图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接⼝，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接⼝读取出来或者写⼊；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，⽤于检测模块是否已经插⼊主机。
6)低速信号TXDISABLE(3)该管脚⽤于指⽰是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为⾼电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚⽤于指⽰模块发射端是否出现严重故障，若出现严重故障，TXFAULT为⾼，在主机端上拉。
8)低速信号RX-LOS(8)该管脚⽤于指⽰模块接收端是否出现严重故障，若出现严重故障，该管脚为⾼电平，在主机端上拉。
9)接收端差分信号对RD+(13)、RD-(14)此两管脚为⾼速信号接收端，⽤于接收告诉信号。
光猫使用教程详解光猫的光模块与传输速率光猫使用教程：详解光猫的光模块与传输速率光猫是现代网络通信中不可或缺的设备之一，它能够将光纤信号转换为电信号，并提供高速稳定的上网服务。
在光猫的使用过程中，了解光模块与传输速率的相关知识是非常重要的。
本篇文章将深入探讨光猫的光模块类型以及其对传输速率的影响。
一、光模块的作用和分类光模块是光猫中的关键组件之一，其作用是将光信号转换为电信号，以便终端设备能够读取和使用。
光猫中常见的光模块有两类：单模光模块和多模光模块。
1. 单模光模块单模光模块适用于长距离的传输，具有较高的传输速率。
它采用较窄的光纤芯径，能够使光信号更加集中和集中传输，从而提高传输效率。
单模光模块通常用于大型企业、机构或数据中心等需要长距离高速传输的场景。
2. 多模光模块多模光模块适用于短距离的传输，常见的传输距离为几百米。
它采用较大的光纤芯径，能够使光信号能够以多条路径同时传输，适用于小型家庭或办公室等短距离传输的场景。
二、传输速率的定义和影响因素传输速率是指光猫传输数据的速度，通常以Mbps（兆比特每秒）为单位来衡量。
传输速率的高低直接影响到用户上网体验的流畅度和数据传输的效率。
在光猫中，传输速率受到以下几个方面的影响：1. 光模块类型不同类型的光模块所支持的传输速率是有差异的。
一般而言，单模光模块支持的传输速率更高，可达到数十Gbps，而多模光模块一般支持的传输速率较低，通常在Gbps级别。
2. 光纤质量光纤的质量直接影响到传输速率的稳定性和传输距离。
在选购光纤时，应优先选择质量较好的光纤，以确保传输速率的稳定性和性能。
3. 光猫的硬件性能光猫的硬件性能也会对传输速率产生一定的影响。
一般而言，高性能的光猫会具备更好的传输速率和稳定性。
三、提高传输速率的方法提高光猫的传输速率有以下几种方法：1. 升级光模块如果您对传输速率要求较高，可以考虑升级光模块为单模光模块。
单模光模块的传输速率相对较高，可以满足较大规模数据传输的需求。

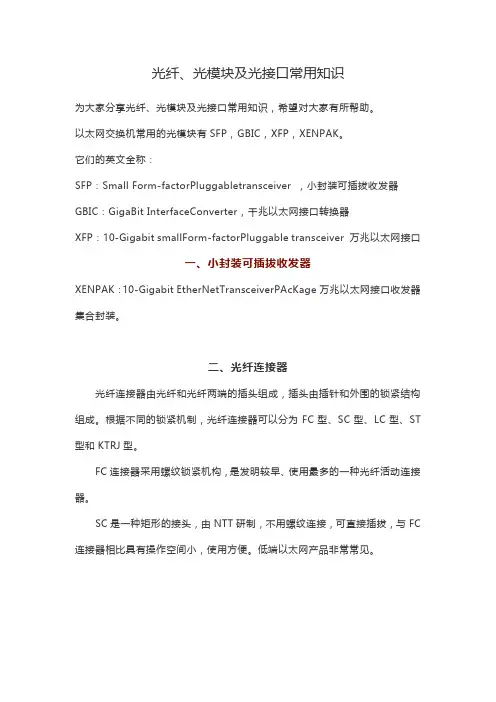

光纤、光模块及光接口常用知识为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。
以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。
二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。
根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。
FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。
低端以太网产品非常常见。
LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。
低端以太网产品非常常见。
ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。
KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
三、光纤知识光纤是传输光波的导体。
光纤从光传输的模式来分可分为单模光纤和多模光纤。
单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。
由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

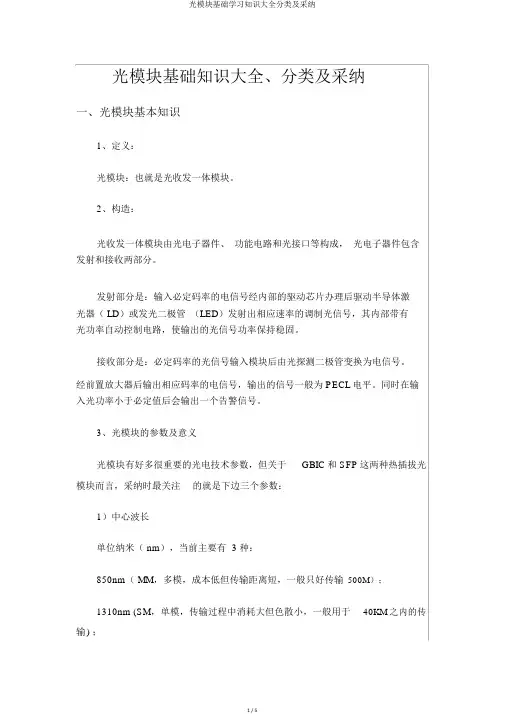

光模块基础知识大全、分类及采纳一、光模块基本知识1、定义：光模块：也就是光收发一体模块。
2、构造：光收发一体模块由光电子器件、功能电路和光接口等构成，光电子器件包含发射和接收两部分。
发射部分是：输入必定码率的电信号经内部的驱动芯片办理后驱动半导体激光器（ LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳固。
接收部分是：必定码率的光信号输入模块后由光探测二极管变换为电信号。
经前置放大器后输出相应码率的电信号，输出的信号一般为 PECL电平。
同时在输入光功率小于必定值后会输出一个告警信号。
3、光模块的参数及意义光模块有好多很重要的光电技术参数，但关于GBIC和 SFP这两种热插拔光模块而言，采纳时最关注的就是下边三个参数：1）中心波长单位纳米（ nm），当前主要有 3 种：850nm（ MM，多模，成本低但传输距离短，一般只好传输500M）；1310nm (SM，单模，传输过程中消耗大但色散小，一般用于40KM之内的传输) ；1550nm (SM，单模，传输过程中消耗小但色散大，一般用于40KM以上的长距离传输，最远能够无中继直接传输 120KM)；2）传输速率每秒钟传输数据的比特数（bit ），单位 bps。
当前常用的有 4 种: 155Mbps 、 1.25Gbps、2.5Gbps、10Gbps等。
传输速率一般向下兼容，所以 155M 光模块也称 FE（百兆）光模块， 1.25G 光模块也称 GE （千兆）光模块，这是当前光传输设施中应用最多的模块。
别的，在光纤储存系统（ SAN）中它的传输速率有 2Gbps、 4Gbps和 8Gbps。
3）传输距离光信号无需中继放大能够直接传输的距离，单位千米（也称公里，km）。
光模块一般有以下几种规格：多模 550m，单模 15km、 40km、 80km和120km 等等。
除以上 3 种主要技术参数（波长，速率，距离）外，光模块还有以下几个基本观点，这些观点只需简单认识就行。
以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称，中文名不常用，可以简单了解下:SFP: Small Form-factor Pluggable transceiver ，小封装可插拔收发器GBIC ：GigaBit Interface Converter，千兆以太网接口转换器XFP: 10-Gigabit small Form-factor Pluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK: 10 Gigabit EtherNet Transceiver PAcKage万兆以太网接口收发器集合封装通过diplay interface命令可以在软件中显示光模块的端口类型信息，显示格式为:<old8512>dis interface GigabitEthernet 3/1/1GigabitEthernet3/1/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 000f-e231-76fc The Maximum Transmit Unit is 1500Media type is optical fiber, loopback not setPort hardware type is 1000_BASE_SX_MMF1000Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type is autonegotiationFlow-control is not enabledThe Maximum Frame Length is 1552Broadcast MAX-ratio: 50%Allow jumbo frame to passPVID: 2Link-status hold interval:3 SecPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 2Last 300 seconds input: 26839 packets/sec 131978872 bits/sec 13%Last 300 seconds output: 29370 packets/sec 134850992 bits/sec 13%Input(total): 11445215469 packets, 7408683268701 bytes- broadcasts, - multicastsInput(normal): 11445215469 packets, 7408683268701 bytes0 broadcasts, 189412 multicastsInput: 0 input errors, 0 runts, 0 giants, 0 throttles, 0 CRC0 frame, 0 overruns, - aborts, 0 ignored, - parity errorsOutput(total): 12586012561 packets, 7697511630034 bytes- broadcasts, - multicasts, 0 pausesOutput(normal): 12586012561 packets, 7697511630034 bytes259 broadcasts, 191785 multicasts, 0 pausesOutput: 0 output errors, - underruns, - buffer failures0 aborts, 0 deferred, - collisions, 0 late collisions- lost carrier, - no carrierReceive Packet Peak Value Info: 148254344 bits/sec, happened at 15:05:34 10-31-2007 Transmit Packet Peak Value Info: 138774616 bits/sec, happened at 13:05:52 10-31-2007 1000_BASE_SX_MMF 各字段含义如下：1000 光模块支持的最高速率SX ：传输距离。
光模块和光引擎知识培训《光模块和光引擎知识培训》光模块和光引擎，这听起来是不是有点高大上？就像那些在神秘科技城堡里的神秘小物件一样。
咱今天就来扒一扒它们的秘密。
先来说说光模块吧。
光模块就像是一个小小的信息快递员。
它把电信号转化成光信号，然后通过光纤这个“高速公路”把数据传输到远方。
这就好比你要寄一个超级重要的包裹，你得把它好好包装起来，这个包装的过程就像是电信号转化为光信号，然后再找个靠谱的快递员（光模块），让他沿着专门的路线（光纤）去送货。
光模块的种类那可不少。
有的适合短距离传输，就像在一个小区里送快递，距离近，要求没那么高。
有的则是专门为长距离传输而生的，这就好比是跨国快递，要应对各种复杂的情况，所以它得更加精良。
从速度上来说，光模块也有不同的等级，速度快的光模块就像超级跑车，能在短时间内把大量的数据快速送到目的地。
那光引擎又是什么呢？光引擎可以说是光模块背后的大管家。
它控制着光模块的很多操作，就像一个指挥家指挥着乐团。
光引擎就像是大脑，光模块是四肢，大脑指挥着四肢去完成各种任务。
如果光模块是在前线打仗的士兵，那光引擎就是在后方指挥调度的将军。
在实际应用中，光模块和光引擎可是无处不在。
在咱们的网络通信里，它们可是大功臣。
比如说你在家上网看视频，那些视频数据能够流畅地从网络服务器传输到你的电脑或者手机上，这里面就有光模块和光引擎的功劳。
如果没有它们，那网络就会变得像堵车一样，数据传输缓慢甚至中断。
再说说它们的构造吧。
光模块内部有着很精密的结构，就像一个小小的机械手表，每个零件都有它的作用。
从发光的元件到接收光的元件，再到处理信号的电路，缺一不可。
光引擎也不简单，里面有着复杂的控制电路和算法，就像一个装满了智慧的魔法盒，它知道什么时候让光模块发送信号，什么时候接收信号，用多大的功率来传输等等。
在维护和使用光模块和光引擎的时候，也有不少讲究。
就像照顾小宠物一样，你得给它们合适的环境。
温度不能太高，太高了就像人在炎热的天气里会中暑一样，它们也会出问题。
光模块知识——转载自通信人家园光模块的发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。
主要速率：百兆、千兆、2.5G、4.25G 和万兆。
2.传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。
■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。
注意：损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。
色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。
3.中心波长中心波长指光信号传输所使用的光波段。
目前常用的光模块的中心波长主要有三种：850nm 波段、1310nm 波段以及1550nm 波段。
850nm 波段：多用于≤2km短距离传输1310nm 和1550nm 波段：多用于中长距离传输，2km以上的传输。
光纤类型1. 光纤模式（Fiber Mode）按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。
但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。
多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见下表。
单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯。
2. 光纤的端面与直径按照光纤连接器连接头内插针端面分：PC，SPC，UPC，APC按照光纤连接器的直径分：Φ3，Φ2, Φ0.93. 光纤接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。
光纤连接器是光纤通信系统中不可缺少的无源器件，它的使用使得光通道间的可拆式连接成为可能，既方便了光系统的调测与维护，又使光系统的转接调度更加灵活。
按照光纤的类型分：单模光纤连接器（一般为G.652 纤：光纤内径9um，外径125um）；多模光纤连接器（一种是G.651 纤其内径50um，外径125um；另一种是内径62.5um，外径125um）；按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ 等等，目前常用的有FC，SC，ST，LCSC（Subscriber Connector Standard Connector，标准光纤连接器），由日本NTT公司开发的模塑插拔耦合式连接器。
其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形；插针由精密陶瓷制成，耦合套筒为金属开缝套管结构。
紧固方式采用插拔销式，不需要旋转。
外观图如下所示LC 连接器（Lucent Connector or Local Connector，朗讯连接器），外观图如下：注意：为了保护光纤连接器的清洁，请务必保证在未连接光纤时盖上防尘帽。
接口指标输出光功率输出光功率指光模块发送端光源的输出光功率。
可以理解为光的强度，单位为W或mW或dBm。
其中W或mW为线性单位，dBm为对数单位。
在通信中，我们通常使用dBm来表示光功率。
公式：P(dBm)=10Log(P/1mW)光功率衰减一半，降低3dB，0dBm的光功率对应1mW使用光功率计测量。
针对PON产品，由于其ONU端采用的是突发模式，因此需使用专用的光功率计进行测量，串接在线路中，可以即时给出当前上行和下行的光功率。
接收灵敏度接收灵敏度指的是在一定速率、误码率情况下光模块的最小接收光功率，单位：dBm。
一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。
考虑到光纤老化或其他不可预见因素导致的链路损耗增大，最佳接收光功率范围控制在接收灵敏度以上2-3dB 至过载点以下2-3dB，即上图中的白色区域。
受压灵敏度受压灵敏度指输入信号在附加了抖动和垂直眼闭（vertical eye closure）劣化条件后测得的灵敏度值，单位：dBm。
此概念仅针对于10G 接口模块（XENPAK 模块及XFP 模块）。
光模块发射光功率和接收灵敏度发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。
两者都以dBm为单位，是影响传输距离的重要参数。
光模块可传输的距离主要受到损耗和色散两方面受限。
损耗限制可以根据公式：损耗受限距离＝（发射光功率‐接收灵敏度）/光纤衰减量来估算。
光纤衰减量和实际选用的光纤相关。
一般目前的G.652光纤可以做到1310nm波段0.5dB/km，1550nm波段0.3dB/km甚至更佳。
50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。
对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。
饱和光功率值指光模块接收端最大可以探测到的光功率，一般为‐3dBm。
当接收光功率大于饱和光功率的时候同样会导致误码产生。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
光饱和度又称饱和光功率，指的是在一定的传输速率下，维持一定的误码率（10-10～10-12）时的最大输入光功率，单位：dBm。
■需要注意的是，光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
注意对于长距光模块，由于其平均输出光功率一般大于其最大输入光功率（即光饱和度），因此请用户使用时关注光纤使用长度，以保证到达光模块的实际接收光功率小于其光饱和度，否则有可能造成光模块的损坏。
SFP光模块SFP光模块，全称Small Form-factor Pluggable，即：小型可热插拔光收发一体模块。
SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。
SFP模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC （MINI-GBIC）。
外观结构：分类：速率：155M、1.25G、2.5G、4.25G等波长：常规波长、CWDM、DWDM距离：短距、中距、长距传输模式：电口、单模（光纤黄色）、多模（光纤橘红色）SFP光模块的特殊类型包括：BIDI-SFP、电口SFP、CWDM SFP、DWDM SFP、SFP+光模块等。
BIDI 模块BiDi（Bidirectional）即：单纤双向。
利用WDM技术,发送和接收两个方向使用不同的中心波长。
实现一根光纤双向传输光信号。
一般光模块有两个端口，TX为发射端口，RX为接收端口；而该光模块只有1个端口，通过光模块中的滤波器进行滤波，同时完成1310nm 光信号的发射和1550nm光信号的接收，或者相反。
因此该模块必须成对使用，他最大的优势就是节省光纤资源。
应用领域：常规SFP、xWDM SFP、以及PON SFPC-SFPCompact SFP，紧凑型SFP，在现有SFP封装基础上，发展为更先进、更紧凑的CSFP封装。
CSFP MSA中共定义了3种C-SFP：1ch Compact SFP2ch Compact SFP（Option 1）2ch Compact SFP（Option 2）CWDM模块CWDM光模块采用CWDM 技术，可以通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。
同时，接收端需要使用波分解复用器对复光信号进行分解。
●CWDM SFP光模块分为18个波段，从1270nm~1610nm，每两个波段之间相隔20nm。
●CWDM SFP具有速率和协议透明性，CWDM 提供了在一根光纤上提供不同速率的、对协议透明的传输通道，允许使用者直接上下某一个波长，而不用转换原始信号的格式。
●常用8个波段，从1470nm~1610nm，每通道间隔20nm。
●一般会用颜色来区分不同波段光模块。
什么情况下使用CWDM SFP？DWDM 模块DWDM SFP属于密集波分复用技术，可以将不同波长的光偶合到单芯光纤中去，一起传输。
DWDM SFP的通道间隔根据需要有0.4nm,0.8nm,1.6nm等不同间隔,间隔较小、需要额外的波长控制器件。
DWDM SFP的一个关键优点是它的协议和传输速度是不相关的。
电口模块电口模块，即Copper SFP，SFP封装，电口模块，100米可支持最大传输距离100m （RJ45，5类双绞线为传输介质）。
SFP+光模块SFP+光模块：是新一代的万兆光模块,它按照ANSI T11协议,可以满足光纤通道的8.5G和以太网10G的应用。
●SFP+比早期的XFP光模块外观尺寸缩小了约30%,和普通的SFP光模块外观一样。
●SFP+只保留了基本的电光、光电转换功能,减少了原有XFP设计中的SerDes, CDR, EDC, MAC等信号控制功能,从而简化了10G光模块的设计,功耗也因而更小。
●具有高密度、低功耗、更低系统构造成本等显著优点●SFP+的屏蔽要求比SFP更严格,要求具备更好的屏蔽效果。
XFP 模块XFP模块是一种可热插拔的、占电路板面积很小的、串行－串行光收发器，可以支持SONET OC‐192、10 Gbps 以太网、10 Gbps 光纤通道和G.709链路。
