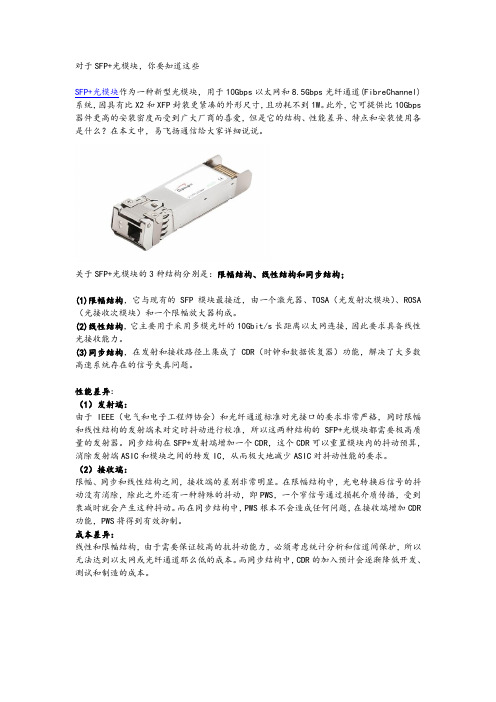

对于SFP+光模块，你要知道这些SFP+光模块作为一种新型光模块，用于10Gbps以太网和8.5Gbps光纤通道(FibreChannel)系统，因具有比X2和XFP封装更紧凑的外形尺寸，且功耗不到1W。

此外，它可提供比10Gbps 器件更高的安装密度而受到广大厂商的喜爱，但是它的结构、性能差异、特点和安装使用各是什么？在本文中，易飞扬通信给大家详细说说。

关于SFP+光模块的3种结构分别是：限幅结构、线性结构和同步结构；(1)限幅结构，它与现有的SFP模块最接近，由一个激光器、TOSA（光发射次模块）、ROSA （光接收次模块）和一个限幅放大器构成。

(2)线性结构，它主要用于采用多模光纤的10Gbit/s长距离以太网连接，因此要求具备线性光接收能力。

(3)同步结构，在发射和接收路径上集成了CDR（时钟和数据恢复器）功能，解决了大多数高速系统存在的信号失真问题。

性能差异：（1）发射端：由于IEEE（电气和电子工程师协会）和光纤通道标准对光接口的要求非常严格，同时限幅和线性结构的发射端未对定时抖动进行校准，所以这两种结构的SFP+光模块都需要极高质量的发射器。

同步结构在SFP+发射端增加一个CDR，这个CDR可以重置模块内的抖动预算，消除发射端ASIC和模块之间的转发IC，从而极大地减少ASIC对抖动性能的要求。

（2）接收端：限幅、同步和线性结构之间，接收端的差别非常明显。

在限幅结构中，光电转换后信号的抖动没有消除，除此之外还有一种特殊的抖动，即PWS，一个窄信号通过损耗介质传播，受到衰减时就会产生这种抖动。

而在同步结构中，PWS根本不会造成任何问题，在接收端增加CDR 功能，PWS将得到有效抑制。

成本差异：线性和限幅结构，由于需要保证较高的抗抖动能力，必须考虑统计分析和信道间保护，所以无法达到以太网或光纤通道那么低的成本。

而同步结构中，CDR的加入预计会逐渐降低开发、测试和制造的成本。

SFP+光模块特点：（1）可以和同类型的XFP,X2,XENPAK直接连接；（2）SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同）；（3）成本比XFP,X2,XENPAK产品低。

常见的SFP光模块大合集说起SFP光模块，我们都不陌生。

SFP即SMALL FORM PLUGGABLE（小型可插拔）的缩写，它是千兆以太网光模块最常使用的封装之一，是千兆以太网的一种行业标准。

SFP光模块是一种紧凑的输入/输出（I/O）器件，主要用在千兆以太网中的交换机、路由器等网络设备上，符合Fibre Channel（光纤通道）、千兆以太网、SONET（同步光纤网络）等多种通信标准，可以在现有网络结构的基础上轻松实现网络设备间的1G光纤连接或铜缆连接。

常见的SFP光模块大合集根据发射器和接收器类型的不同，SFP光模块可以分为多个种类，它们的工作波长、传输距离、适合的应用等都各有差异，本部分将分别介绍各种SFP光模块。

1000BASE-T SFP光模块这种SFP光模块采用RJ45接口，通常和五类网线一起用在铜网布线应用中，传输距离最长为100m。

1000Base-SX SFP光模块1000Base-SX SFP光模块采用双工LC接口，符合IEEE 802.3z 1000BASE-SX标准，通常用在多模应用，和传统50um多模光纤使用时的传输距离是550m，和62.5um多模光纤使用时的传输距离是220m，和激光优化50um多模光纤使用时的传输距离则可以达到1km。

1000BASE-LX/LH SFP光模块1000BASE-LX/LH SFP光模块符合IEEE 802.3z 1000BASE-LX标准，既可以用在单模应用，也可以用在多模应用，它跟单模光纤使用时的传输距离可以达到10km，跟多模光纤使用时的距离为550m。

需要注意的是，1000BASE-LX/LH SFP光模块和传统多模光纤一起使用时，其发射端要使用模式转换跳线。

1000BASE-EX SFP光模块1000BASE-EX SFP光模块一般用在长距离单模传输应用，和标准单模光纤一起使用时的传输距离可以达到40km。

1000BASE-ZX SFP光模块1000BASE-ZX SFP光模块也用在长距离单模传输应用，传输距离可以达到70 km。

光模块及光器件常识光模块：光模块的作用就是光电转换，发送端把电信号转换成光信号，因为设备上的光口需要通过光模块把电信号转成光信号，再通过光纤传输：1）类型上主要分为sfp（小）和gbic（大）以及xfp（小），sfp和gbic对应的光纤跳线（对）为lc和sc的，目前代莱一些网络设备都就是sfp的光口，gbic已经比较太少了；xfp用作万兆，也就是直奔lc的；2）传输模式分成单模（徐）和多模（橙），多模波长一般般为850nm，单模存有两种为1310nm和1550nm；分别对应的传输距离为：多模：850纳米波长/550米距离的单模：1310纳米波长/10公里距离的单模：1550纳米波长/40公里距离的单模：1550纳米波长/80公里距离的多模只有一种传输距离，单模存有两种波长，单有三种传输距离3）传输速率分为千兆和万兆，xfp都是用于万兆；千兆模块一般标有1.25g标示，万兆模块通常贴有10g标注；光模块还有一种单纤收发的，即只用插一根光纤实现收发，我们设备不支持，单纤收发一般可能运营商接入线路较多sfplcgbic:scxfplc光纤光纤基本都就是雄雀的一根交（tx）一根播发（rx）光纤跳线的接头，由于光模块有lc、sc接口的区分，所以相应的光纤也有此区分，以对接光模块。

根据光纤两端接口来区分，有3类：lc-sc、lc-lc、sc-sc根据贯穿的光信号波长的相同，光纤分成单模及多模。

a）单模光纤：仅允许一个模式传输，色散小，传输距离远，工作在1310及1550nm。

单模光纤线体为黄色，接头和保护套为蓝色。

b）多模光纤：容许上百个模式传输，色散小，传输距离将近，工作在850nm及1310nm。

多模光纤线体为橘黄色，接点和维护套用米色或者黑色；单模多模光电切换模块用于光口转成电口的模块，在光口上插入该模块直接转成以太网口，也分为sfp和gbic两种sfpgbic外置光电转换器光纤收发器，外置设备搞光电装换分光器将光信号展开耦合、分支、分配的光设备。

光模块基础知识光模块是一种集成光电子器件，通过将光信号转换为电信号或将电信号转换为光信号，实现光纤通信的传输和接收功能。

在光纤通信系统中，光模块扮演着重要的角色。

一、光模块的组成光模块由光发射器和光接收器两个基本部分组成。

1. 光发射器：光发射器采用半导体激光器或发光二极管，将电信号转换为光信号。

半导体激光器是一种将电能转换为光能的器件，通过电流注入产生激光。

发光二极管是一种将电能转换为光能的器件，通过电流注入产生非激光光源。

2. 光接收器：光接收器采用光电二极管或光电探测器，将光信号转换为电信号。

光电二极管是一种将光能转换为电能的器件，通过光照射产生电流。

光电探测器是一种将光能转换为电能的器件，通过光照射产生光电流。

二、光模块的工作原理光模块的工作原理可以简单描述为：在发送端，电信号通过光发射器转换为光信号，通过光纤传输到接收端；在接收端，光信号通过光接收器转换为电信号。

1. 发送端工作原理：电信号通过驱动电路控制光发射器，驱动电路将电信号转换为适合光发射器工作的电流或电压信号，进而激励光发射器发出相应的光信号。

光信号经过光纤传输到接收端。

2. 接收端工作原理：光信号通过光纤传输到接收端后，经过光接收器转换为电信号。

光接收器将光信号转换为电流或电压信号，并通过电路进行放大和处理，得到与原始电信号相对应的信号。

三、光模块的特性和参数光模块的特性和参数会直接影响到光纤通信系统的性能和可靠性。

1. 速率：光模块的速率指的是在光纤通信中传输的数据速率，通常以Gbps（千兆位每秒）为单位。

速率越高，传输的数据容量越大。

2. 波长：光模块的波长是指光信号在光纤中传播时的波长。

常见的波长有850nm、1310nm和1550nm等。

不同波长的光信号在光纤中传播的损耗和传输距离也会有所不同。

3. 传输距离：光模块的传输距离是指光信号在光纤中传输时的最大距离。

传输距离受到光纤损耗、光发射功率和光接收灵敏度等因素的影响。

详解光模块，并认识SFP、SFP、XFP三种光模块一、认识SFP光模块SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。

SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC一致。

有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。

SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC相同。

（Mini-GBIC）。

Gigabit Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。

GBIC模块分为两大类：一是普通级联使用的GBIC模块，实现与其他交换机的普通连接；二是堆叠专用的GBIC模块，实现与其他交换机的冗余连接。

SFP模块则通过将CDR和电色散补偿放在了模块外面，而更加压缩了尺寸和功耗。

1.SFP 标准化SFP收发器由一个竞争厂商之间的多边协议（MSA）进行规范。

SFP根据GBIC接口进行设计，允许比GBIC更大的端口密度（主板边上每英寸的收发器数目），因此SFP也被称作“mini-GBIC”。

与此相关的小封装收发器（SFF transceiver）在尺寸上比SFP要小，但SFF是作为一种针脚（as a pin through-hole device）焊接到主机板上，而不是插到边卡插槽上。

2.SFP类型SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的'光学性能'。

可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。

带你认识SFP光模块、SFP+光模块今天主要跟大家聊聊SFP光模块与SFP+光模块的主要知识，希望能够对大家更好地认识这两款光模块有所帮助。

一，概念（1）SFP光模块全称Small Form-Factor Pluggable，即：小型热插拔光收发一体模块。

虽然SFP模块体积比GBIC模块小一半，只有大拇指大小，但它却可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC一致。

有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。

（2）SFP+光模块用于10Gbps以太网和8.5Gbps光纤通道(Fibre Channel)系统的最新可插拔光纤模块。

SFP+具有比X2和XFP封装更紧凑的外形尺寸，且功耗不到1W。

此外，它可提供比10Gbps器件更高的安装密度。

二，构成（1）SFP光模块SFP光模块由激光器（包括发射器TOSA跟接收器ROSA)和线路板IC及外部配件构成，外部配件则有外壳、底座、PCBA、拉环、卡扣、解锁件、橡胶塞组成，为了辨认方便一般以拉环的颜色辨别模块的参数类型。

（2）SFP+光模块SFP+光模块属于SFP光模块系列，其构成与SFP光模块类似。

SFP+光模块把用于时钟和数据恢复的电路从芯片中转移到线卡上，把线卡的密度从XFP的每块16个提高到24个，做到了真正的降低成本。

三，分类（1）SFP光模块①按照速率分：有155M/622M/1.25G/2.125G/4.25G/8G/10G，其中155M和1.25G市场上用的较多；②按照波长分：有850nm/1310nm/1550nm/1490nm/1530nm/1610nm,波长是850nm为SFP多模，传输距离在2KM以下，波长是1310/1550nm的为单模，传输距离在2KM以上，相对来说这三种波长的价格较其他波长要便宜；③按照距离分：有短距、中距、长距；④按照传输模式分：电口、单模(光纤黄色)、多模(光纤橙色)；⑤SFP光模块的特殊类型包括：BIDI-SFP、电口SFP、CWDM SFP、DWDM SFP、SFP+光模块等。

光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。

它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。

本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。

其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。

这些不同类型的光模块适用于不同的应用场景和需求。

例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。

首先，电信号经过电-光转换器，被转换为光信号。

然后，光信号经过光纤传输到目标地点。

最后，光信号再经过光-电转换器，被转换为电信号。

这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。

在光通信系统中，光模块用于实现高速、远距离的光信号传输。

它被广泛应用于光纤通信、数据中心互联等领域。

在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。

例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。

首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。

其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。

此外，光模块还具有抗电磁干扰、安全可靠等优势。

由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。

未来，光模块的发展趋势主要包括以下几个方面。

首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。

其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

一分钟了解SFP光模块SFP光模块是市面上最常用的一种光模块，是SMALL FORM PLUGGABLE（小型可插拔）的缩写。

SFP封装为热插拔小封装模块，传输速率从百兆到10G，目前最高速率可达10.3G，可以简单的理解为GBIC的升级版本。

SFP光模块尺寸：SFP光模块尺寸比GBIC模块减少一半，只有大拇指大小。

可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC一致。

有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。

SFP光模块的构成：激光器（包括发射器TOSA跟接收器ROSA）和线路板IC 及外部配件构成，外部配件则有外壳、底座、PCBA、拉环、卡扣、解锁件、橡胶塞组成，为了辨认方便一般以拉环的颜色辨别模块的参数类型。

对于GE的SFP来说：黑色：单模MM SX模块蓝色：单模SM LX模块浅黄色：单模SM LH or ZX模块对于2.5G的SFP来说：灰色：单模SM SR模块绿色：单模SM LR模块SFP光模块有很多种类型，如：BIDI-SFP、电口SFP、CWDM SFP、DWDM SFP、SFP+光模块等。

另外，对于同类型的XFP、X2、XENPAK光模块而言，SFP光模块不仅能与其直连，还具有成本较其更低的特点。

SFP光模块和SFP+光模块的区别：1、SFP光模块和SFP+光模块外观尺寸相同；2、SFP+光模块的速率是10G；3、SFP光模块协议规范：IEEE802.3、SFF-8472 ；4、SFP+光模块支持数字诊断。

SFP光模块的应用SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。

一般用于交换机、路由器、服务器、光纤通道设备、光纤收发器、摄像机、光端机等等。

SFP光模块有哪些分类？按速率分类：按照速率分有155M/622M/1.25G/2.125G/4.25G/8G/10G，155M和1.25G市场上用的较多，10G的技术正在逐渐成熟，需求量正以上升的姿态发展。

光模块及光接收器知识介绍光模块与光接收器是光通信系统中重要的组成部分，它们用于发送和接收光信号，实现光纤通信。

本文将介绍光模块和光接收器的基本原理、类型、特性以及应用领域。

光模块是一种能够将电信号转换为光信号并发送的设备。

它由光发射器和驱动电路组成。

光发射器一般采用激光器作为光源，通过驱动电路控制激光器的工作状态，从而产生光信号。

根据不同的工作波长，光模块可分为可见光模块和红外光模块。

可见光模块通常工作在可见光范围内的波长，主要用于短距离通信和室内通信。

而红外光模块则工作在红外光范围内的波长，其通信距离较远。

光模块的主要特性包括发射功率、工作波长、调制速率和工作温度等。

发射功率是指光模块发射光信号的强度，一般以毫瓦（mW）为单位。

工作波长是指光模块发射的光信号的波长范围，常用的工作波长有850纳米、1310纳米和1550纳米等。

调制速率是指光模块能够调制的最高频率，一般以Gbps为单位。

工作温度是指光模块可以正常工作的温度范围，典型的工作温度范围为0℃到70℃。

光接收器是光通信系统中用于接收并转换光信号为电信号的设备。

光接收器由光探测器和前置放大器组成。

光探测器通常使用光电二极管或光电二极管阵列，其能够将接收到的光信号转换为电压信号。

前置放大器用于放大光探测器输出的微弱电压信号，从而提高传输距离和传输质量。

同样地，光接收器也具有发射功率、工作波长、调制速率和工作温度等特性。

不过，光接收器的发射功率通常为0，因为它只负责接收光信号而不负责发射。

光模块和光接收器应用于众多领域，包括数据中心、电信网络、广播电视传输、无线通信等。

在数据中心中，光模块和光接收器被广泛应用于数据传输和服务器之间的连接，具有高速传输、低延迟和高可靠性等优点。

在电信网络中，光模块和光接收器用于长距离光纤通信，提供高带宽和高速率的数据传输。

在广播电视传输中，光模块和光接收器被用于光纤传输视频信号，实现高清晰度的传输效果。

在无线通信中，光模块和光接收器用于光无线传输，提供更高的传输速率和更低的功耗。
