光模块的基础知识

光模块基础知识培训PPT共80页目录
1.光模块概述
1.1光模块定义
1.2光模块分类
2.光模块组成与结构
2.1光电转换模块
2.2光发射模块
2.3光接收模块
2.4光连接器和接口
3.光模块应用领域
3.1数据中心
3.2通信网络
3.3其他领域
4.光模块工作原理
4.1光电转换原理
4.2光信号调制与解调原理
4.3光信号传输原理
5.光模块参数及性能指标
5.1光功率
5.2光端口功率均衡
5.3波长稳定性
5.4接收灵敏度
5.5光折射率
5.6饱和输出功率
5.7脉冲电流
5.8热效应
5.9光模块亚临界工作
5.10环境适应性
6.光模块的安装与维护6.1光模块的安装步骤6.2光模块的维护方法
6.3光模块的故障排除
7.光模块的未来发展趋势7.1高速化
7.2高密度化
7.3低功耗化
7.4光模块的集成化
8.光模块的市场前景与挑战
8.1市场前景
8.2技术挑战
8.3行业竞争格局
9.Q&A
以上是一个光模块基础知识培训PPT的目录内容，总共包含80页。

每页平均约有1500/80=18.75字，所以整个文档应该有超过1500字的内容。

具体的每页内容可以根据实际情况编写，确保文档内容完整、准确、易懂、有条理。

光模块知识
光模块简介
光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。

光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。

光模块的结构
光模块是由电子电路和光纤组成的。

电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。

光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。

光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。

2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。

3、单纤光模块。

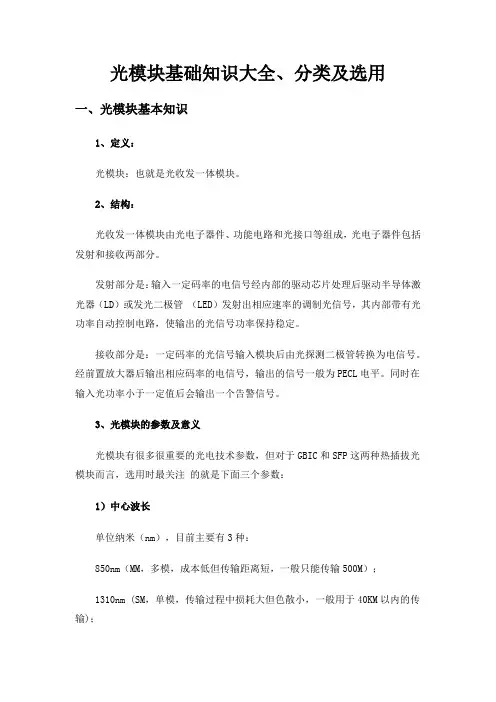

光模块基础知识大全、分类及选用一、光模块基本知识1、定义：光模块：也就是光收发一体模块。

2、结构：光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

3、光模块的参数及意义光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，选用时最关注的就是下面三个参数：1）中心波长单位纳米（nm），目前主要有3种：850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2）传输速率每秒钟传输数据的比特数（bit），单位bps。

目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。

传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE （千兆）光模块，这是目前光传输设备中应用最多的模块。

此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps。

3）传输距离光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）。

光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km 等等。

除以上3种主要技术参数（波长，速率，距离）外，光模块还有如下几个基本概念，这些概念只需简单了解就行。

光模块的⼀些基础知识⼀、光模块的构成：有发射激（TOSA),接受（ROSSA) 线路板 IC 外部配件⼆、光模块接⼝分为FC型、SC型、LC型、ST型和FTRJ型。

三、光收发⼀体模块分类按照速率分：以太⽹应⽤的100Base（百兆）、1000Base（千兆）、10GE SDH应⽤的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC SFP XFP X2 XENPAK1×9封装--焊接型光模块，⼀般速率有52M/155M/622M/1.25G，多采⽤SC接⼝SFF封装--焊接⼩封装光模块，⼀般速率有155M/622M/1.25G/2.25G/4.25G，多采⽤LC接⼝GBIC封装--热插拔千兆接⼝光模块，采⽤SC接⼝SFP封装--热插拔⼩封装模块，⽬前最⾼数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G，多采⽤LC接⼝XENPAK封装--应⽤在万兆以太⽹，采⽤SC接⼝XFP封装--10G光模块，可⽤在万兆以太⽹，SONET等多种系统，多采⽤LC接⼝四、按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使⽤⽅式分：⾮热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）五、光纤模块⼜分单模和多模单模光纤使⽤的光波长为1310nm或1550 nm。

单模光纤的尺⼨为9-10/125µm 它的传输距离⼀般 10KM 20kM 40KM 70KM 120KM多模光纤使⽤的光波长多为850 nm或1310nm.多模光纤50/125µm或62.5/125µm两种，它的传输距离也不⼀样，⼀般千兆环境下50/125µm线可传输550M,62.5/125µm只可以传送330M。

(2KM 550M)从颜⾊上可以区分单模光纤和多模光纤。

光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。

它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。

本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。

其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。

这些不同类型的光模块适用于不同的应用场景和需求。

例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。

首先，电信号经过电-光转换器，被转换为光信号。

然后，光信号经过光纤传输到目标地点。

最后，光信号再经过光-电转换器，被转换为电信号。

这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。

在光通信系统中，光模块用于实现高速、远距离的光信号传输。

它被广泛应用于光纤通信、数据中心互联等领域。

在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。

例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。

首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。

其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。

此外，光模块还具有抗电磁干扰、安全可靠等优势。

由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。

未来，光模块的发展趋势主要包括以下几个方面。

首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。

其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

光模块介绍知识详解光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号。

一、光模块发展简述1、光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

二、光模块基本原理1、光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

1. 光纤模式（Fiber Mode）按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。

但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。

多模光纤的传输距离还与其传输速率、芯径、模式带宽有关。

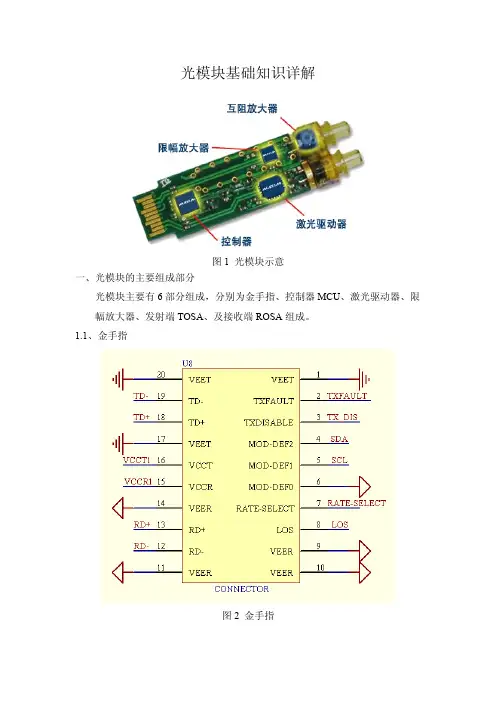

光模块基础知识详解图1光模块示意一、光模块的主要组成部分光模块主要有6部分组成，分别为金手指、控制器MCU、激光驱动器、限幅放大器、发射端TOSA、及接收端ROSA组成。

1.1、金手指图2金手指(a)金手指如图2所示,主要有以下几个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的高速信号提供连接；4)为模块的低速信号提供连接；5)向主机指示模块已经插入。

(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进行供电的，以避免相互干扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在一起的。

连接在一起，也可以避免APD升压产生干扰，亦符合单点接地原则。

3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最大限度避免电源之间的相互干扰,主机端对发射端及接收端是单独进行滤波的。

图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接口，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接口读取出来或者写入；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，用于检测模块是否已经插入主机。

6)低速信号TXDISABLE(3)该管脚用于指示是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为高电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚用于指示模块发射端是否出现严重故障，若出现严重故障，TXFAULT为高，在主机端上拉。

8)低速信号RX-LOS(8)该管脚用于指示模块接收端是否出现严重故障，若出现严重故障，该管脚为高电平，在主机端上拉。

9)接收端差分信号对RD+(13)、RD-(14)此两管脚为高速信号接收端，用于接收告诉信号。

光模块基础知识介绍目录一、光模块概述 (2)1.1 光模块的定义 (3)1.2 光模块的作用 (4)1.3 光模块的应用领域 (5)二、光模块的分类 (6)2.1 按传输速率分类 (7)2.1.1 低速光模块 (8)2.1.2 中速光模块 (9)2.1.3 高速光模块 (11)2.2 按接口类型分类 (12)2.2.1 SC型光模块 (13)2.2.2 LC型光模块 (13)2.2.3 MPO型光模块 (14)2.2.4 TO型光模块 (16)2.3 按传输距离分类 (17)2.3.1 短途光模块 (18)2.3.2 中长途光模块 (19)三、光模块的工作原理 (20)3.1 光模块的信号传输过程 (22)3.2 光模块的信号编码与解码 (23)3.3 光模块的电源管理 (24)四、光模块的性能指标 (25)4.1 传输速率 (26)4.2 传输距离 (27)五、光模块的选购与使用 (28)5.1 如何根据应用场景选择合适的光模块 (29)5.2 光模块的安装与调试 (30)5.3 光模块的维护与保养 (31)六、光模块市场与发展趋势 (32)6.1 光模块市场的现状 (33)6.2 光模块市场的发展趋势 (34)6.3 光模块技术的发展动态 (35)一、光模块概述随着信息技术的飞速发展，光通信作为现代通信的主要手段，在全球范围内得到了广泛的应用和推广。

在光通信系统中，光模块作为核心组件之一，起着至关重要的作用。

本文将对光模块的基础知识进行简要介绍。

光模块是一种将电信号转换为光信号并进行传输的器件，它实现了光与电之间的转换，为光通信系统提供了稳定、高效的数据传输通道。

光模块广泛应用于光纤通信、数据中心、局域网络等领域，为各种应用场景提供高速、大容量的数据传输解决方案。

光模块的基本构成包括光发射器、光接收器以及光放大器等部分。

光发射器负责将电信号转换为光信号，并发射出去；光接收器则负责将接收到的光信号转换为电信号。

光模块基础知识光模块基础知识详解图1光模块⽰意⼀、光模块的主要组成部分光模块主要有6部分组成，分别为⾦⼿指、控制器MCU、激光驱动器、限幅放⼤器、发射端TOSA、及接收端ROSA组成。

1.1、⾦⼿指图2⾦⼿指(a)⾦⼿指如图2所⽰,主要有以下⼏个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的⾼速信号提供连接；4)为模块的低速信号提供连接；5)向主机指⽰模块已经插⼊。

(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进⾏供电的，以避免相互⼲扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在⼀起的。

连接在⼀起，也可以避免APD升压产⽣⼲扰，亦符合单点接地原则。

3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最⼤限度避免电源之间的相互⼲扰,主机端对发射端及接收端是单独进⾏滤波的。

图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接⼝，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接⼝读取出来或者写⼊；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，⽤于检测模块是否已经插⼊主机。

6)低速信号TXDISABLE(3)该管脚⽤于指⽰是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为⾼电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚⽤于指⽰模块发射端是否出现严重故障，若出现严重故障，TXFAULT为⾼，在主机端上拉。

8)低速信号RX-LOS(8)该管脚⽤于指⽰模块接收端是否出现严重故障，若出现严重故障，该管脚为⾼电平，在主机端上拉。

9)接收端差分信号对RD+(13)、RD-(14)此两管脚为⾼速信号接收端，⽤于接收告诉信号。
