光模块光纤的常用知识.

• 色散位移光纤虽然用于单信道、超高速传输是很理想的传输媒介，但当 它用于波分复用多信道传输时，又会由于光纤的非线性效应而对传输的 信号产生干扰。特别是在色散为零的波长附近，干扰尤为严重。为此， 人们又研制了一种非零色散位移光纤即G655光纤，将光纤的零色散点 移到1.55μm 工作区以外的1.60μm以后或在1.53μm以前，但在1.55μm 波长区内仍保持很低的色散。这种非零色散位移光纤不仅可用于现在的 单信道、超高速传输，而且还可适应于将来用波分复用来扩容，是一种 既满足当前需要，又兼顾将来发展的理想传输媒介。
1.1 光纤系统简介
• 光纤通信主要是指利用激光作为信息的载体信号并通过光导纤维来传 递信息的通信系统，有以下优点：
– 宽的传输带宽 – 低的传输损耗 – 不受电磁干扰 – 成本低，重量轻
1.1 光纤系统简介
• 基本光纤系统的构架及其功能介绍： – 发送单元：把电信号转换成光信号； – 传输单元：载送光信号的介质； – 接收单元：接收光信号并转换成电信号； – 连接器件：连接光纤到光源、光检测以及其它光纤。
内径：单模9um 多模50/62.5um
多模光纤跳线的颜色为橙色 单模光纤跳线的颜色为黄色
125 9
125 50
12 62.5 5
1.4 光纤的基本知识
• 色散(Dispersion)：光脉冲沿着光纤行进一段距离后造成 的 频宽变粗。它是限制传输速率的主要因素。 – 模间色散：不同模式的光沿着不同的路径传输。 – 材料色散：不同波长的光行进速度不同。 – 波导色散：发生原因是光能量在纤芯及包层中传输时， 会以稍有不同的速度行进。在单模光纤中，通过改变光 纤内部结构来改变光纤的色散非常重要。
，务必戴上防尘帽； 3、盘纤的直径不能少于6cm，如图表9所示； 4、光纤跳线每插拔5次，需清洁1次； 5、一根光纤跳线任意一端连接器最多插拔5000次； 6、跳接线在使用和转移过程中不许有锐角弯折以及甩动； 7、对于外观已经损坏的光纤跳线不予使用。

光模块基本原理——解释光模块是光通信系统中的重要组成部分，它实现了光信号的调制、解调和传输功能。

光模块的基本原理是利用光学器件将电信号转换为光信号，通过光纤进行传输并最终将光信号转换为电信号进行解调。

光模块通常由光发射器和光接收器两部分组成。

光发射器负责将电信号转换为光信号发送出去，光接收器负责将接收到的光信号转换为电信号。

光发射器是光模块的核心部件，通常采用半导体激光器作为光源，将电信号转换为光信号。

这里主要有两种类型的半导体激光器，分别是直接调制激光器（DML）和外调制激光器（EML）。

直接调制激光器通过改变电流的大小来调制激光的强度，实现光信号的调制。

而外调制激光器则是通过外部电极施加的电场来改变激光的折射率，从而实现光信号的调制。

调制后的光信号进一步通过一个聚焦透镜使其聚焦到一个光纤上，并通过光纤进行传输。

另一方面，光接收器负责接收经过光纤传输的光信号，并将其转换为电信号。

光接收器通常使用光电探测器作为光到电的转换组件。

光电探测器是一种能将光能转换为电能的器件，常见的光电探测器有PIN探测器和APD探测器。

这两种探测器的主要区别在于APD探测器具有内部增益，能够增加光电转换效率和系统的传输距离。

在光模块中，光信号的传输是通过光纤进行的。

光纤是一种能够传输光信号的细长光导纤维，其核心是由高折射率材料构成，外部由低折射率材料包围。

通过内部高折射率材料的全反射作用，光信号可以沿光纤进行长距离传输。

在光模块的设计中，光纤连接的稳定性对于光信号的传输质量和系统的可靠性至关重要。

总的来说，光模块的基本原理是将电信号转换为光信号，并通过光纤进行传输。

光发射器将电信号调制成光信号，光接收器将光信号解析成电信号。

在整个光通信系统中，光模块起到了桥梁作用，实现了电信号和光信号之间的转换和传输。

光模块的设计和技术有着重要的意义，可以极大地提高光通信系统的性能和可靠性，促进信息传输的发展。

光纤简介一、光纤概述光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。

微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。

通常，光纤一端的发射装置使用发光二极管〔light emitting diode,LED〕或一束激光将光脉冲传送至光纤，光纤另一端的接收装置使用光敏元件检测脉冲。

二、光纤工作波长光是一种电磁波。

可见光部分波长范围是：390nm—760nm(纳米)，大于760nm部分是红外光，小于390nm部分是紫外光。

μμμμ，μμμm以上的损耗趋向加大。

三、光纤分类光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，各种分类如下。

〔1〕工作波长：紫外光纤、可观光纤、近红外光纤μμμm〕。

〔2〕折射率分布：阶跃〔SI〕型光纤、近阶跃型光纤、渐变〔GI〕型光纤、其它〔如三角型、W型、凹陷型等〕。

〔3〕传输模式：单模光纤〔含偏振保持光纤、非偏振保持光纤〕、多模光纤。

〔4〕原材料：石英光纤、多成分玻璃光纤、塑料光纤、复合材料光纤〔如塑料包层、液体纤芯等〕、红外材料等。

按被覆材料还可分为无机材料〔碳等〕、金属材料〔铜、镍等〕和塑料等。

〔5〕制造方法：预塑有汽相轴向沉积〔VAD〕、化学汽相沉积〔CVD〕等，拉丝法有管律法〔Rod intube〕和双坩锅法等。

四、单模光纤与多模光纤光纤是一种光波导，因而光波在其中传播也存在模式问题。

所谓“模”是指以一定角速度进入光纤的一束光。

模式是指传输线横截面和纵截面的电磁场结构图形，即电磁波的分布情况。

一般来说，不同的模式有不同的的场结构，且每一种传输线都有一个与其对应的基模或主模。

基模是截止波长最长的模式。

除基模外，截止波长较短的其它模式称为高次模。

根据光纤能传输的模式数目，可将其分为单模光纤和多模光纤。

多模光纤允许多束光在光纤中同时传播，从而形成模分散〔因为每一个模光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散〕。

Vcc
PIN
i
Rf
A
u o =iR f
跨阻放大器原理图
在高速率光模块中,通常都是将PIN(或 者APD)光电二极管TIA组装在一个密 封的金属外壳内,这就构成了光接收组 件(ROSA)
光接收组件(ROSA)
光模块原理
激光接收—限幅放大器（LA）
TIA输出的是模拟信号,要把它转换 成数字信号才能被信号处理电 路识别
偏置电流发生器—向LD提供直流 偏置电流
自动功率控制(APC)电路—在不同 温度和LD老化的情况下, 改变IBIAS,保持PAVG不变
故障告警、保护电路 调制电流、偏置电流监控电路 输入端整形电路(D触发器)
驱动电路实质上就是一个高速电流开关
光模块原理
激光发射--模块光发射主要指标
消光比(re)的定义: re=P1/P0 其中: P1是‘1’码的光功率值 P0是‘0’码的光功率值 用对数表示: EX=10lg(P1/P2)
光模块原理
激光发射--激光二极管的温度特性
LD是半导体器件，它的特 性与半导体二极管类似 温度升高 阈值电流Ith增大 斜效率S降低 为了保持输出平均光功率 和消光比不变,在温度上升 时要增大IBIAS和IMOD
光模块原理
激光发射--激光二极管驱动电路
一个典型的激光器驱动电路包括 下列部分：
差分电流开关电路—向LD输出调 制电流
无源光网络(PON)
PON技术特 点
在OLT到ONU 下行方向采用TDM (Time Division Multiplexing ) 方 式,以广播方式送至每一个ONU,OLT的发送部分和ONU的接收部分都是 连续工作方式 ONU到OLT 的上行信号的传输采用TDMA (Time Division Multiple Access)技术; OLT的接收部分和ONU的发送部分都是突发模式工作 OLT光接收机必须能够适应不同ONU 信号的不同光功率,接收机需要 有一个很大的动态范围,并设定判决门限,以最快的速度来判决; OLT 光接收机必须能够迅速恢复从不同节点传来的每个突发信号的正确 时钟,在上行信元到达OLT 的前几个bits内实现快速突发比特同步 ONU光发送机必须能够快速开/关; 当发送机不发送时只能“泄漏” 极小的光功率—比接收灵敏度低10dB

全面讲解光纤、光模块、光纤交换机、光模块组网设计与案例光纤组网已是当今建筑智能化弱电行业里一种常见的组网方式，组建远距离无线、监控网络时，往往需要使用光纤进行连接通信，使用光纤收发器是经济适用型做法，尤其是在室外的使用。

其实光纤收发器不仅可以成对使用，还可以配合光纤交换机使用。

光纤、光模块、光纤交换机、光模块组网知识分享光纤由玻璃或塑料制成的纤维，用于传输光信号。

传输原理是'光的全反射’。

具有保密性好、重量轻、抗干扰能力强、距离远、数据带宽高的优点，光纤支持的传输速率包括100Mbps，1Gbps，10Gbps及更高。

光纤分类光纤传输的常用波长有：850、1310、1490、1550nm，按照光纤传输光信号模式分为单模光纤（SMF）和多模光纤（MMF）：单模光纤：只能传输一种模式的光，适用于长距离传输。

多模光纤：可以传输多种模式的光，适用于机房内等短距离传输。

光纤的常见接口类型光模块光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式是光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

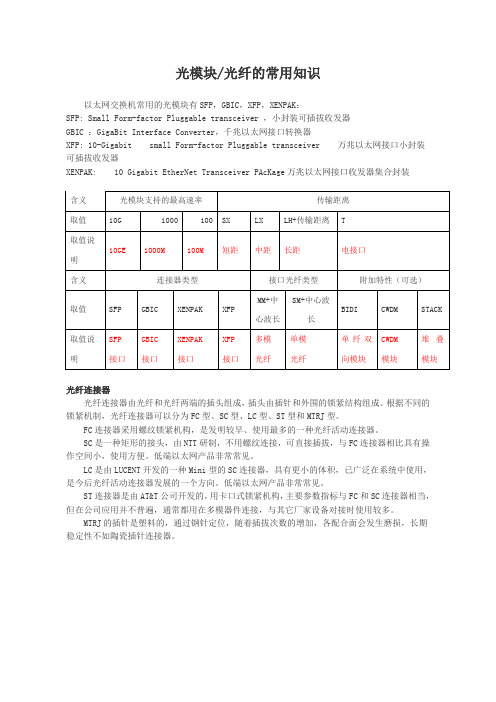

光模块/光纤的常用知识以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK：SFP: Small Form-factor Pluggable transceiver ，小封装可插拔收发器GBIC ：GigaBit Interface Converter，千兆以太网接口转换器XFP: 10-Gigabit small Form-factor Pluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK: 10 Gigabit EtherNet Transceiver PAcKage万兆以太网接口收发器集合封装光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和MTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

MTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。

0.4
0.35
0.3
minimum
0.25
0.2
1200
1300
1400
1500
1600
1700
Wavelength (nm)
G.652A and B
传输距离的计算（Tranceiver ）
1,对单模光纤（ 不考虑色散） 传输距离=(总光功率预算－插损－传输代价)/衰减系数
总光功率预算= Transmitter最坏光功率-Receiver接收最坏灵敏度 插 损 = 光路系统决定 传输代价 = Transceiver所决定
2．材料色散
含有不同波长的光脉冲通过光纤传输时，不同波长的电磁波会导致玻璃折射率不相同，传 输速度不同就会引起脉冲展宽，导致色散。
3．波导色散
它是由光纤的几何结构决定的色散，其中光纤的横截面积尺寸起主要作用。光在光纤中通 过芯与包层界面时，受全反射作用，被限制在纤芯中传播。但是，如果横向尺寸沿光纤轴发 生波动，除导致模式间的模式变换外，还有可能引起一少部分高频率的光线进入包层，在包 层中传输，而包层的折射率低、传播速度大，这就会引起光脉冲展宽，从而导致色散。
G.984.2 规定的上行 光信号的眼图模板
−y10
x1 x2
x3 x4 1
1UI
155.52Mbps
622.08Mbps
1244.16Mbps
x1/x.28/0.72
x2/x3 x3－x2 y1/y2
0.36/0.65 --
0.20/0.80
0.40/0.60 --
Vcc
PIN
i
Rf
A
u o =iR f
跨阻放大器原理图
在高速率光模块中,通常都是将PIN(或 者APD)光电二极管TIA组装在一个密 封的金属外壳内,这就构成了光接收组 件(ROSA)

常规光纤损耗随波长变化曲线图
损
耗
dB/km5
多
4
模
光
3
纤
（
2
1
O波段 E波段 S C L U OH-
850~900nm
） 900
波长不同,损耗不同
1200 1300 1400 1500 1600
1380nm附近由于氢氧根粒子吸收,光纤损耗急剧加大,俗称水峰
ITU-T将单模光纤在1260nm以上的频带划分了O、E、S、C、L、U几个波段
TOSA 生产工艺流程
领料
金属件清洗 组装
压配
耦合
端面清洗
功率调整
初测
温循
激光打标
终测
目检焊点 外观目检
每款TOSA的生产至少需要15道工 序,1000pcs/3天,其中温循工序占用16小时.
激光焊接 品检 入库
BOSA 生产工艺流程
领料
端面清洗 接收耦合 终测发射
金属件清洗 组装
功率调整 接收初测
色散：G.653的零色散波长在1550nm附近，在 1525-1575nm范围内，最大色散系数是
3.5ps/nm-km，在1550nm窗口，特别是在
C_band，色散位移光纤的色散系数太小或可能
为零；
非零色散位移光纤
SDH/DWDM系 衰减：1310nm波段：ITU-T无规定。1550nm波
（NZDSF），将色散零点 统均可，但更适 段：<0.35dB/km，目前一般在0.19-0.25dB/km。
G.655
的位置从1550nm附近移开 合DWDM系统的 色散：当1530nm <λ< 1565nn，0.1ps/nm-km <

光纤、光模块及光接口常用知识为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。

以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。

二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

三、光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

光模块的单模和多模的六大区别及区分方法单模和多模光模块在光传输中所使用的光纤类型和传输方式有所不同，具体的区别和区分方法如下：1. 光纤类型：单模光模块使用的是单模光纤，而多模光模块使用的是多模光纤。

单模光纤只允许单一光模式通过，而多模光纤允许多种光模式同时传输。

2. 光纤芯径：单模光模块使用的光纤芯径较小，通常为9/125μm，而多模光模块使用的光纤芯径较大，通常为50/125μm或62.5/125μm。

3. 传输带宽：单模光模块具有较高的传输带宽，能够传输高达10 Gbps以上的数据，而多模光模块的传输带宽较低，一般在1 Gbps以下。

4. 传输距离：由于单模光纤的较小芯径和较低的传输损耗，使得单模光模块的传输距离较长，达到数十千米甚至上百千米。

而多模光模块的传输距离较短，一般在几百米到几千米之间。

5. 使用波长：单模光模块使用的光波长通常在1310nm或1550nm范围内，而多模光模块使用的光波长通常在850nm或1300nm范围内。

6. 价格和功耗：由于单模光模块的制造工艺和材料成本较高，使得单模光模块的价格较多模光模块要高。

同时，由于多模光模块传输距离较短，所以功耗也较低。

区分方法：1. 通过查看光模块的标识牌或型号，单模光模块通常以SM （Single Mode）为标志，多模光模块通常以MM（Multi Mode）为标志。

2. 观察光模块的光纤接口，单模光模块的接口通常为绿色，多模光模块的接口通常为蓝色或黑色。

3. 查看光模块的规格参数，如芯径、传输带宽和传输距离等。

单模光模块的芯径较小、传输带宽较高、传输距离较长，而多模光模块则相反。

4. 可以通过测量光纤的衰减或传输距离来判断使用的光纤类型。

单模光纤的衰减较小、传输距离较长，而多模光纤则相反。

5. 可以通过检测光模块的光波长来判断其使用的光纤类型。

单模光模块通常使用的光波长在1310nm或1550nm范围内，而多模光模块通常使用的光波长在850nm或1300nm范围内。

一、光学通信基础光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。

光传输原理：光在从一种介质到另外一种介质传播过程中，在两种介质表面会产生光的折射和反射；所以若需要光作为信息载体在理想无损耗的情况下传输信息，则纤芯的折射率要大于纤芯包层，入射光角度要大于临界角，光会在光纤中产生全反射（1），延光纤进行传输。

传输波长：不同波长的光在同一光纤中传输，其色散、散射、损耗都不同，为满足光纤传输过程中损耗最小，主要以850窗口、1310窗口（最适用单模光纤）、1550nm窗口（最适用多模光纤）波长作为常用通信波长。

光纤：光纤主要分为单模光纤（SMF）和多模光纤（MMF），多模因传输模式复杂，光纤端面大，损耗大，只适用在短距离多种模式的场景；针对于PON传输业务，都基于单模光纤传输。

光学上把具有一定频率，一定的偏振状态和传播方向的光波叫做光波的一种模式。

光纤连接头分以下几类，又以端面是否为平面或斜面分为PC和UPC。

PON传输领域主要以SC/PC光纤为主，特殊情况特殊处理。

WDM：波分复用WDM(Wavelength Division Multiplexing)是将两种或多种不同波长的光载波信号（携带各种信息）在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；二、光模块相关指标：1. 眼图：光眼图是包含从“000”到“111”的所有光电平的状态组叠加成的图形；通常取眼图仪的1.25UI眼图显示来分析眼图指标。

2. 平均光功率（AOP）光逻辑电平1和逻辑电平0的功率平均值。

光功率单位常用毫瓦(mW)和分贝毫伏(dbm)表示，dbm=10*lg(mW)。

测试方法：使用手持光功率计，选择被测光波长，将光纤接入光功率计得出读数。

注光眼图仪中有平均光功率的测量项，但存在内部插损、未校准、分光插损、统计方式差异等会造成和手持光功率计读数有较大差异，不建议以眼图仪中测量值为准。

数通基础知识简介信锐网科技术有限公司2015年12 月20 日目录第一章知识背景 (4)第二章光缆终端盒 (5)第四章光纤收发器 (8)4.1光纤收发器的简介及作用 (8)4.2光纤收发器的常见分类 (10)4.3光纤收发器相对于光口交换机的优势 (12)4.4常见问题及解决方案 (12)4.4.1P OWER灯不亮 (12)4.4.2L INK灯不亮可能有如下情况 (13)4.4.3网络丢包严重可能故障如下 (13)4.4.4光纤收发器连接后两端不能通信 (13)4.4.5时通时断现象 (14)4.4.6通信一段时间后死机，即不能通信，重起后恢复正常 (14)4.4.7收发器测试方法如果发现收发器连接有问题，请按以下方法进行测试，以便找出故障原因 (14)4.5光纤收发器使用注意事项 (15)4.6光纤收发器的指示灯的含义 (17)第五章光纤 (19)5.1关于光 (19)5.2光纤是如何工作的 (20)5.3光纤的种类 (20)5.4光纤的衰减 (21)5.5光纤使用注意 (21)第六章光纤尾纤和光纤跳线 (22)6.1关于尾纤和跳线 (22)6.2常用的跳线类型 (24)第七章常用的光纤连接器/跳线 (24)7.1FC型光纤接头/跳线（俗称圆头） (25)7.2ST型光纤接头/跳线 (26)7.3SC型光纤接头/跳线（俗称方头，大方） (26)7.4LC型光纤接头/跳线（俗称方头，小方） (27)第八章光模块 (29)8.1光模块简介 (29)8.2SFP&GBIC识别 (29)8.3SFP光模块与光纤收发器的区别 (30)8.4SFP光模块与光纤收发器如何连接 (30)8.5光模块和光纤收发器一起使用注意事项 (31)第九章各种光纤连接器(也称珐琅盘) (31)第十章我司设备相关 (33)10.1POE交换机 (33)10.2光模块 (34)第一章知识背景在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？本文就以数据通信领域一些常用的知识为基础结合我司设备（SW-5024、SW-5010以及单、多模光模块）做一个讲解。

光模块的一些常识光纤模块的构成：有发射激（TOSA),接受（ROSSA) 线路板 IC 外部配件光纤模块接口分为FC型、SC型、LC型、ST型和FTRJ型。

RJ45 光收发一体模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE SDH应用的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC SFP+ XFP X2 XENPAK1×9封装--焊接型光模块，一般速率有52M/155M/622M/1.25G，多采用SC接口SFF封装--焊接小封装光模块，一般速率有155M/622M/1.25G/2.25G/4.25G，多采用LC接口GBIC封装--热插拔千兆接口光模块，采用SC接口SFP封装--热插拔小封装模块，目前最高数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G，多采用LC接口XENPAK封装--应用在万兆以太网，采用SC接口XFP封装--10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）光纤模块又分单模和多模单模光纤使用的光波长为1310nm或1550 nm。

单模光纤的尺寸为9-10/125μm 它的传输距离一般10KM 20kM 40KM 70KM 120KM多模光纤使用的光波长多为850 nm或1310nm.多模光纤50/125μm或62.5/125μm两种，它的传输距离也不一样，一般千兆环境下50/125μm线可传输550M,62.5/125μm只可以传送330M。

(2KM 550M)从颜色上可以区分单模光纤和多模光纤。

单模光纤外体为黄色，多模光纤外体为橘红色。

光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。

常见的有LC/SC。

如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。

多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。

单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。

光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。

未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。

正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。

法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。

光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。

单模口互连使用单模光纤，多模口互连使用多模光纤。

无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。

6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。

Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。

所以工程中为定位点到点间的导通故障常使用“打环”测试法。

案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。

VCCT 和 VCCR可以在模块内相连。发射和接收的地可以在模块内相连。 26
光模块基础知识介绍
• TD-/+ 是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输入信号摆幅范围500mV~2400mV
• RD-/+ 接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输出信号摆幅范围370~2000mV
3
光模块基础知识介绍
• 2.1 发射部分
4
光模块基础知识介绍
2.1.1 激光二极管的特性
• 激光二极管（LD—Laser diode） 是一个电流器件，只在它通过 的正向电流超过阈值电流Ith （Threhold current）时它发出 激光
• 为了使LD高速开关工作，必须 对它加上略大于阈值电流的直 流偏置电流IBIAS
响应度：
响应速度：要能够检测高频调制的光信号，响应速度就要足够快。响应速度通常用响 应时间来表示。响应时间为光电二极管对矩形光脉冲的响应——电脉冲的上升或下降 时间。
灵敏度：是指在保证一定通信质量条件下所需接收的最小信号功率（Ps）。
影响光接收组件的灵敏度的因素很多，和系统相关的主要有： ▪ 比特速率对灵敏度影响（比特速率越大，灵敏度下降越多） ▪ 输入脉冲波形对灵敏度影响 （输入脉冲波形越宽，灵敏度下降越大 ）
阈值电流ith和斜效率sslopeefficiency是温度的函数且具有离散性212激光二极管驱动电路驱动电路实质上就是一个高速电流开关213自动功率控制apc原理通过检测背光二极管md产生的光电流平均值来实现闭环控制apc调节偏置电流来保持平均输出光功率稳定214tec温度控制电路dwdm密集波分复用技术不断发展为了尽可能地传输更多的信道要求光源峰值波长的间隔尽可能地小这就对激光器波长的稳定性提出了更高的要求

光模块基础知识介绍目录一、光模块概述 (2)1.1 光模块的定义 (3)1.2 光模块的作用 (4)1.3 光模块的应用领域 (5)二、光模块的分类 (6)2.1 按传输速率分类 (7)2.1.1 低速光模块 (8)2.1.2 中速光模块 (9)2.1.3 高速光模块 (11)2.2 按接口类型分类 (12)2.2.1 SC型光模块 (13)2.2.2 LC型光模块 (13)2.2.3 MPO型光模块 (14)2.2.4 TO型光模块 (16)2.3 按传输距离分类 (17)2.3.1 短途光模块 (18)2.3.2 中长途光模块 (19)三、光模块的工作原理 (20)3.1 光模块的信号传输过程 (22)3.2 光模块的信号编码与解码 (23)3.3 光模块的电源管理 (24)四、光模块的性能指标 (25)4.1 传输速率 (26)4.2 传输距离 (27)五、光模块的选购与使用 (28)5.1 如何根据应用场景选择合适的光模块 (29)5.2 光模块的安装与调试 (30)5.3 光模块的维护与保养 (31)六、光模块市场与发展趋势 (32)6.1 光模块市场的现状 (33)6.2 光模块市场的发展趋势 (34)6.3 光模块技术的发展动态 (35)一、光模块概述随着信息技术的飞速发展，光通信作为现代通信的主要手段，在全球范围内得到了广泛的应用和推广。

在光通信系统中，光模块作为核心组件之一，起着至关重要的作用。

本文将对光模块的基础知识进行简要介绍。

光模块是一种将电信号转换为光信号并进行传输的器件，它实现了光与电之间的转换，为光通信系统提供了稳定、高效的数据传输通道。

光模块广泛应用于光纤通信、数据中心、局域网络等领域，为各种应用场景提供高速、大容量的数据传输解决方案。

光模块的基本构成包括光发射器、光接收器以及光放大器等部分。

光发射器负责将电信号转换为光信号，并发射出去；光接收器则负责将接收到的光信号转换为电信号。

光模块是光通信中用于光电转换的重要部件，而光纤则是光信号传输的媒介。

光模块的作用是将电信号转换为光信号，然后通过光纤进行传输。

光纤的类型和波长决定了光模块的传输距离和带宽。

目前常用的光模块的中心波长主要有850nm、1310nm和1550nm三种，其中850nm波段多用于短距离传输，而1310nm和1550nm波段则多用于中长距离传输。

光纤类型则分为单模光纤和多模光纤两种，其中单模光纤适用于远程通讯，而多模光纤则适用于短距离传输。

总的来说，光模块和光纤是光通信系统中不可或缺的组成部分，它们共同实现了高速、高效、可靠的光信号传输。
