下载文档原格式
doi：10.3969/j.issn.1007-7545.2014.07.012碱性硫化钠浸出含锑金精矿过程中金锑行为靳冉公，王云，李云，孙留根（北京矿冶研究总院，北京100160）摘要：考察碱性硫化钠体系浸出某难处理含锑金精矿过程中金锑分离和综合回收，探讨浸出条件对金和锑浸出的影响，重点对该体系中金的浸出机理进行考察。
结果表明，在硫化钠80 g/L、氢氧化钠20 g/L、常温条件下锑的浸出率达到95.3%，有10.3%的金伴随浸出，同时揭示了金浸出率随电位及温度变化的规律。
关键词：含锑金精矿；碱性浸出；硫化钠；脱锑中图分类号：TF831 文献标志码：A 文章编号：1007-7545（2014）07-0000-00Behavior of Gold and Antimony during Leaching of Sb-Bearing Gold Concentrate with SodiumSulfideJIN Ran-gong, WANG Yun, LI Yun, SUN Liu-gen(Beijing General Research Institute of Mining and Metallurgy, Beijing 100160, China)Abstract：The separation and comprehensive recovery of gold and antimony from Sb-bearing gold concentrate with in alkaline and sodium sulfide system were investigated. The effects of leaching conditions on leaching of gold and antimony were discussed. The gold leaching mechanism in this system was explored. The results show that the leaching rate of antimony at room temperature is 95.3% above accompanied with 10.3% leaching rate of gold under the conditions including sodium sulphide of 80 g/L and sodium hydroxide of 20 g/L. The relationship between gold leaching rate of potential and temperature is revealed.Key words: antimony-bearing gold concentrate; alkaline leaching; sodium sulfide; antimony removal难处理金矿通常含有一定量的锑、砷、硫、碳等，对后续的氰化提金十分有害，目前通常先采用火法焙烧或者氧压浸出等预处理工艺脱除这些有害物质[1-10]。

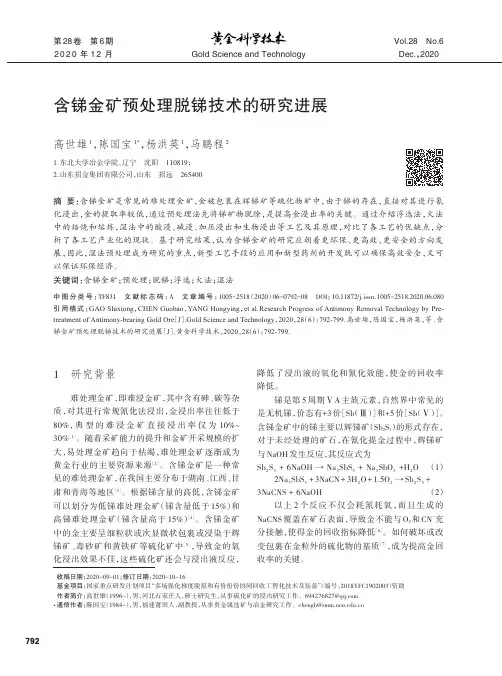

第28卷第6期2020年12月Vol.28No.6Dec.，2020 Gold Science andTechnology含锑金矿预处理脱锑技术的研究进展高世雄1，陈国宝1*，杨洪英1，马鹏程21.东北大学冶金学院，辽宁沈阳110819；2.山东招金集团有限公司，山东招远265400摘要：含锑金矿是常见的难处理金矿，金被包裹在辉锑矿等硫化物矿中，由于锑的存在，直接对其进行氰化浸出，金的提取率较低，通过预处理法先将锑矿物脱除，是提高金浸出率的关键。
通过介绍浮选法，火法中的焙烧和熔炼，湿法中的酸浸、碱浸、加压浸出和生物浸出等工艺及其原理，对比了各工艺的优缺点，分析了各工艺产业化的现状。
基于研究结果，认为含锑金矿的研究应朝着更环保、更高效、更安全的方向发展，因此，湿法预处理成为研究的重点，新型工艺手段的应用和新型药剂的开发既可以确保高效安全，又可以保证环保经济。
关键词：含锑金矿；预处理；脱锑；浮选；火法；湿法中图分类号：TF831文献标志码：A文章编号：1005-2518（2020）06-0792-08DOI：10.11872/j.issn.1005-2518.2020.06.080引用格式：GAO Shixiong，CHEN Guobao，YANG Hongying，et al.Research Progress of Antimony Removal Technology by Pre‐treatment of Antimony-bearing Gold Ore［J］.Gold Science and Technology，2020，28（6）：792-799.高世雄，陈国宝，杨洪英，等.含锑金矿预处理脱锑技术的研究进展［J］.黄金科学技术，2020，28（6）：792-799.1研究背景难处理金矿，即难浸金矿，其中含有砷、碳等杂质，对其进行常规氰化法浸出，金浸出率往往低于80%，典型的难浸金矿直接浸出率仅为10%~ 30%［1］。

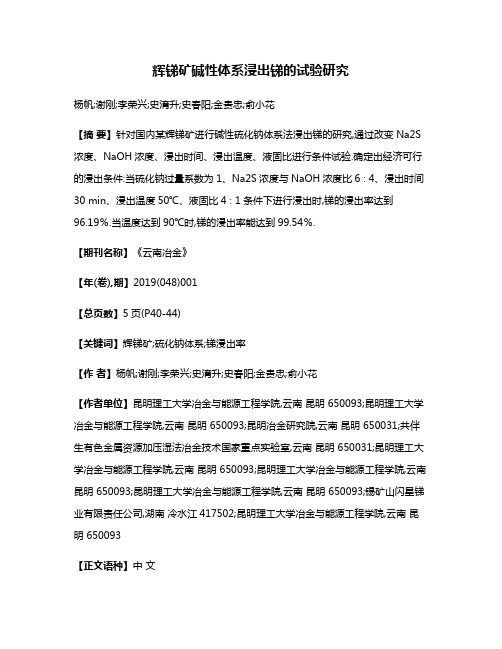

辉锑矿碱性体系浸出锑的试验研究杨帆;谢刚;李荣兴;史淯升;史春阳;金贵忠;俞小花【摘要】针对国内某辉锑矿进行碱性硫化钠体系法浸出锑的研究,通过改变Na2S 浓度、NaOH浓度、浸出时间、浸出温度、液固比进行条件试验.确定出经济可行的浸出条件:当硫化钠过量系数为1、Na2S浓度与NaOH浓度比6∶4、浸出时间30 min、浸出温度50℃、液固比4∶1条件下进行浸出时,锑的浸出率达到96.19％.当温度达到90℃时,锑的浸出率能达到99.54％.【期刊名称】《云南冶金》【年(卷),期】2019(048)001【总页数】5页(P40-44)【关键词】辉锑矿;硫化钠体系;锑浸出率【作者】杨帆;谢刚;李荣兴;史淯升;史春阳;金贵忠;俞小花【作者单位】昆明理工大学冶金与能源工程学院,云南昆明 650093;昆明理工大学冶金与能源工程学院,云南昆明 650093;昆明冶金研究院,云南昆明 650031;共伴生有色金属资源加压湿法冶金技术国家重点实验室,云南昆明 650031;昆明理工大学冶金与能源工程学院,云南昆明 650093;昆明理工大学冶金与能源工程学院,云南昆明 650093;昆明理工大学冶金与能源工程学院,云南昆明 650093;锡矿山闪星锑业有限责任公司,湖南冷水江417502;昆明理工大学冶金与能源工程学院,云南昆明 650093【正文语种】中文【中图分类】TF818在我国工业的发展，锑的消耗日剧增加，而锑矿多以金属硫化矿存在形式为主，其中以辉锑矿为代表。
在传统生产工艺中，多以火法冶炼为主，缺点在于冶炼过程低浓度SO2烟气污染环境、原料中伴生的有价金属元素的综合回收有限、传统生产工艺流程太长，中间物料积压严重，污染源多、得到的砷碱渣难处理等。
相对于火法炼锑，湿法炼锑既能处理单一锑矿，又能处理多金属的复杂矿[1]。
刘小文[2]突出了低温固硫熔炼新工艺对辉锑矿一步熔炼进行研究。
可使Sb的直收率为90%，粗锑品位为92%，辉锑矿中的硫以ZnS的形态固定于渣中，渣中硫固定量为84%。

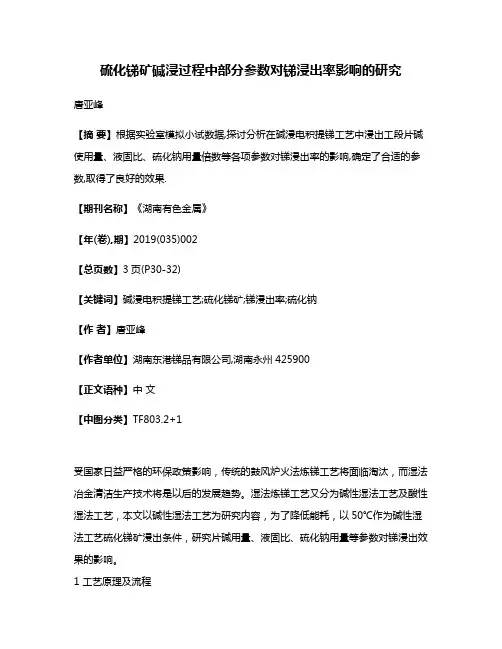

硫化锑矿碱浸过程中部分参数对锑浸出率影响的研究唐亚峰【摘要】根据实验室模拟小试数据,探讨分析在碱浸电积提锑工艺中浸出工段片碱使用量、液固比、硫化钠用量倍数等各项参数对锑浸出率的影响,确定了合适的参数,取得了良好的效果.【期刊名称】《湖南有色金属》【年(卷),期】2019(035)002【总页数】3页(P30-32)【关键词】碱浸电积提锑工艺;硫化锑矿;锑浸出率;硫化钠【作者】唐亚峰【作者单位】湖南东港锑品有限公司,湖南永州425900【正文语种】中文【中图分类】TF803.2+1受国家日益严格的环保政策影响，传统的鼓风炉火法炼锑工艺将面临淘汰，而湿法冶金清洁生产技术将是以后的发展趋势。
湿法炼锑工艺又分为碱性湿法工艺及酸性湿法工艺，本文以碱性湿法工艺为研究内容，为了降低能耗，以50℃作为碱性湿法工艺硫化锑矿浸出条件，研究片碱用量、液固比、硫化钠用量等参数对锑浸出效果的影响。
1 工艺原理及流程1.1 工艺原理碱浸电积提锑工艺应用硫化钠溶液作硫化锑精矿浸出液，精矿中的硫化锑与硫化钠反应生成硫代亚锑酸钠进入溶液，浸出液经过滤后再通过电积得到阴极锑，硫化锑碱性浸出的主要反应如下［1］：在浸出过程 NaOH作为保护剂可防止Na2S分解，同时，当Na2 S用量不足时，NaOH也可起溶解Sb2S3的作用，反应为：电积过程主要反应如下：1.2 工艺流程碱浸电积提锑工艺的工艺流程简单概括有：配浆、浸出、压滤、电积、废水处理等［2］。
具体如图 1所示。
图1 碱浸电积提锑工艺流程图2 试验部分本次试验主要分别以片碱浓度、硫化钠用量倍数、液固比三个参数为变量，展开试验研究其对硫化锑矿浸出效果的影响。
2.1 片碱浓度对硫化锑矿浸出效果的影响分别称取100 g（干重）含锑13.42%的硫化锑粉矿5份加入5个1 000 mL烧杯中，再分别以3∶1的液固比加入配制的硫化钠浸出液（硫化钠含量150 g／L模拟工业试验浸出液硫化钠浓度，为理论用量的六倍，片碱含量分别为 0 g／L、10 g／L、20 g／L、30 g／L、40 g／L），在恒温50℃的条件下，搅拌浸出 2 h，然后将溶液过滤，滤渣用少量蒸馏水清洗后烘干称重，取样化验滤液与浸出渣的含锑量，经计算得到硫化锑矿锑浸出率见表1。

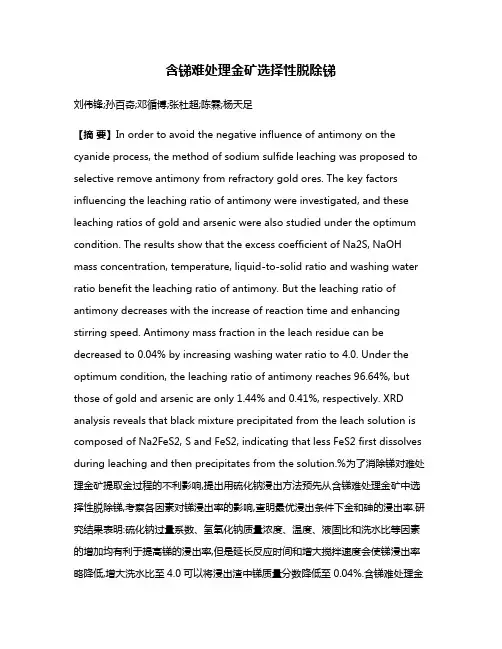

含锑难处理金矿选择性脱除锑刘伟锋;孙百奇;邓循博;张杜超;陈霖;杨天足【摘要】In order to avoid the negative influence of antimony on the cyanide process, the method of sodium sulfide leaching was proposed to selective remove antimony from refractory gold ores. The key factors influencing the leaching ratio of antimony were investigated, and these leaching ratios of gold and arsenic were also studied under the optimum condition. The results show that the excess coefficient of Na2S, NaOH mass concentration, temperature, liquid-to-solid ratio and washing water ratio benefit the leaching ratio of antimony. But the leaching ratio of antimony decreases with the increase of reaction time and enhancing stirring speed. Antimony mass fraction in the leach residue can be decreased to 0.04% by increasing washing water ratio to 4.0. Under the optimum condition, the leaching ratio of antimony reaches 96.64%, but those of gold and arsenic are only 1.44% and 0.41%, respectively. XRD analysis reveals that black mixture precipitated from the leach solution is composed of Na2FeS2, S and FeS2, indicating that less FeS2 first dissolves during leaching and then precipitates from the solution.%为了消除锑对难处理金矿提取金过程的不利影响,提出用硫化钠浸出方法预先从含锑难处理金矿中选择性脱除锑,考察各因素对锑浸出率的影响,查明最优浸出条件下金和砷的浸出率.研究结果表明:硫化钠过量系数、氢氧化钠质量浓度、温度、液固比和洗水比等因素的增加均有利于提高锑的浸出率,但是延长反应时间和增大搅拌速度会使锑浸出率略降低,增大洗水比至4.0可以将浸出渣中锑质量分数降低至0.04%.含锑难处理金矿硫化钠浸出在最优条件下,锑的浸出率可以达到96.64%,金和砷的浸出率分别为1.44%和0.41%.浸出液静置后析出的黑色沉淀为Na2FeS2,S和FeS2的混合物,说明会有少量FeS2矿物首先溶解然后从溶液中沉淀出来.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2018(049)004【总页数】8页(P786-793)【关键词】难处理金矿;浸出;锑;硫化钠【作者】刘伟锋;孙百奇;邓循博;张杜超;陈霖;杨天足【作者单位】中南大学冶金与环境学院,湖南长沙,410083;河南豫光金铅集团有限责任公司,河南济源,459000;中南大学冶金与环境学院,湖南长沙,410083;中南大学冶金与环境学院,湖南长沙,410083;中南大学冶金与环境学院,湖南长沙,410083;中南大学冶金与环境学院,湖南长沙,410083;中南大学冶金与环境学院,湖南长沙,410083【正文语种】中文【中图分类】TF818;TF831黄金是稀缺的战略性金属，广泛应用于黄金饰品、货币储备和高科技产业。

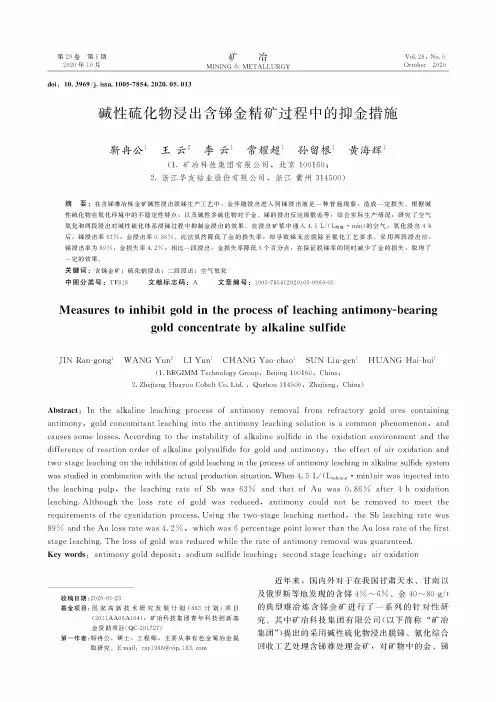

矿 冶MINING * METALLURGY第29卷第5期2020年10月Vol. 29, No. 5October 2020doi ： 10. 3969/j. issn. 1005-7854. 2020. 05. 013碱性硫化物浸岀含铸金精矿过程中的抑金措施靳冉公1 王云2 李云1 常耀超1 孙留根1 黄海辉1(1.矿冶科技集团有限公司，北京100160；2.浙江华友钻业股份有限公司，浙江衢州314500)摘 要：在含H 难冶炼金矿碱性浸出脱H 生产工艺中，金伴随浸出进入到H 浸出液是一种普遍现象，造成一定损失$根据碱性硫化物在氧化环境中的不稳定性特点，以及碱性多硫化物对于金、H 的浸出反应级数差等,结合实际生产情况，研究了空气氧化和两段浸出对碱性硫化体系浸H 过程中抑制金浸出的效果$在浸出矿浆中通入4. 5 L/(L 溶液-min)的空气，氧化浸出4 h后，H 浸出率63%，金浸出率0.86% $此法虽然降低了金的损失率，却导致H 无法脱除至I 化工艺要求。
采用两段浸出法，H 浸出率为89%，金损失率4.2% ,相比一段浸出，金损失率降低6个百分点,在保证脱H 率的同时减少了金的损失，取得了定的效果$关键词：含H 金矿％硫化钠浸出％二段浸出％空气氧化中图分类号：TF818文献标志码：A 文章编号：1005-7854(2020)05-0069-05Measures to inhibit gold in the process of leaching antimony-bearinggold concentrate by alkaline sulfideJIN Ran-gongi WANG Yun 2 LI Yun 1 CHANG Yao-chao 1 SUN Liu-gen 1 HUANG Hihui 1(1. BRGIMM Technology Group , Beijing 100160, China ；2. Zhejiang Huayou Cobalt Co. Ltd. , Quzhou 314500, Zhejiang , China )Abstract : In the alkaline leaching process of antimony removal from refractory gold ores containingantimony ,goldconcomitantleachingintotheantimonyleachingsolutionisacommonphenomenon ,andcausessomelosses.Acco;dingtotheinstabilityofalkalinesulfideintheoxidationenvi;onmentandthe di f e;enceof;eactiono;de;ofalkalinepolysulfidefo;goldandantimony ,thee f ectofai;oxidationand two-stageleachingontheinhibitionofgoldleachinginthep;ocessofantimonyleachinginalkalinesulfidesystem wasstudiedincombinationwiththeactualp;oductionsituation.When4.5L /(L solution -min )ai;wasinjectedintotheleaching pulp ,the leaching;ate of Sb was63% andthatof Au was0.86% afte;4h oxidationleaching.Althoughtheloss ;ate of gold was ;educed ,antimony could not be ;emoved to meetthe ;equi;ementsofthecyanidationp;ingthetwo-stageleaching method ,theSbleaching;ate was89% andtheAuloss;atewas4.2%,whichwas6pe;centagepointlowe;thantheAuloss;ateofthefi;ststageleaching.Thelossofgoldwas;educedwhilethe;ateofantimony;emovalwasgua;anteed.Key words : antimony gold deposit ； sodium sulfide leaching ； second stage leaching ； air oxidation收稿日期：2020-05-23基金项目：国家高新技术研究发展计划(863计划)项目(2011AA06A104)；矿冶科技集团青年科技创新基金资助项目(QC-201727)第一作者：靳冉公，硕士，工程师，主要从事有色金属冶金提取研究。

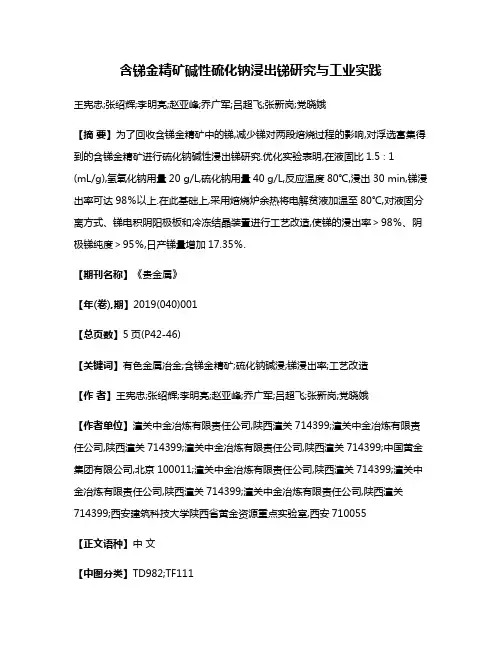

含锑金精矿碱性硫化钠浸出锑研究与工业实践王宪忠;张绍辉;李明亮;赵亚峰;乔广军;吕超飞;张新岗;党晓娥【摘要】为了回收含锑金精矿中的锑,减少锑对两段焙烧过程的影响,对浮选富集得到的含锑金精矿进行硫化钠碱性浸出锑研究.优化实验表明,在液固比1.5∶1 (mL/g),氢氧化钠用量20 g/L,硫化钠用量40 g/L,反应温度80℃,浸出30 min,锑浸出率可达98％以上.在此基础上,采用焙烧炉余热将电解贫液加温至80℃,对液固分离方式、锑电积阴阳极板和冷冻结晶装置进行工艺改造,使锑的浸出率＞98％、阴极锑纯度＞95％,日产锑量增加17.35％.【期刊名称】《贵金属》【年(卷),期】2019(040)001【总页数】5页(P42-46)【关键词】有色金属冶金;含锑金精矿;硫化钠碱浸;锑浸出率;工艺改造【作者】王宪忠;张绍辉;李明亮;赵亚峰;乔广军;吕超飞;张新岗;党晓娥【作者单位】潼关中金冶炼有限责任公司,陕西潼关714399;潼关中金冶炼有限责任公司,陕西潼关714399;潼关中金冶炼有限责任公司,陕西潼关714399;中国黄金集团有限公司,北京100011;潼关中金冶炼有限责任公司,陕西潼关714399;潼关中金冶炼有限责任公司,陕西潼关714399;潼关中金冶炼有限责任公司,陕西潼关714399;西安建筑科技大学陕西省黄金资源重点实验室,西安710055【正文语种】中文【中图分类】TD982;TF111难处理金精矿含有一定量的锑、砷、硫等，对后续的氰化提金工序有害，工业上通常采用氧化焙烧或者湿法氧压浸出等预处理方法脱除锑、砷、硫有害物质[1-10]。
针对含锑金精矿用湿法工艺脱锑，使锑金分离，随后进行氰化浸出回收金，分别获得锑与金的产品[11]。
湿法脱锑具有适用性强、产品灵活、环境污染小等优点，主要包括酸法脱锑和碱法脱锑。
碱法脱锑作为一种成熟的脱锑方法，常被用于处理锑金矿[12-14]。
陕西某冶炼厂对金精矿经过选矿后得到含锑8%~10%的金锑矿，由于锑品位较低，不能作为火法炼锑的原料[15]，采用湿法脱锑-浸液电积回收锑。

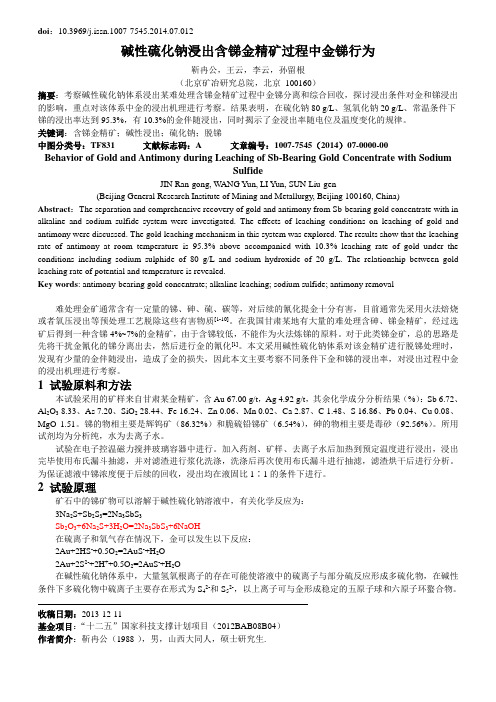

doi：10.3969/j.issn.1007-7545.2014.07.012碱性硫化钠浸出含锑金精矿过程中金锑行为靳冉公，王云，李云，孙留根（北京矿冶研究总院，北京100160）摘要：考察碱性硫化钠体系浸出某难处理含锑金精矿过程中金锑分离和综合回收，探讨浸出条件对金和锑浸出的影响，重点对该体系中金的浸出机理进行考察。
结果表明，在硫化钠80 g/L、氢氧化钠20 g/L、常温条件下锑的浸出率达到95.3%，有10.3%的金伴随浸出，同时揭示了金浸出率随电位及温度变化的规律。
关键词：含锑金精矿；碱性浸出；硫化钠；脱锑中图分类号：TF831 文献标志码：A 文章编号：1007-7545（2014）07-0000-00Behavior of Gold and Antimony during Leaching of Sb-Bearing Gold Concentrate with SodiumSulfideJIN Ran-gong, WANG Yun, LI Yun, SUN Liu-gen(Beijing General Research Institute of Mining and Metallurgy, Beijing 100160, China)Abstract：The separation and comprehensive recovery of gold and antimony from Sb-bearing gold concentrate with in alkaline and sodium sulfide system were investigated. The effects of leaching conditions on leaching of gold and antimony were discussed. The gold leaching mechanism in this system was explored. The results show that the leaching rate of antimony at room temperature is 95.3% above accompanied with 10.3% leaching rate of gold under the conditions including sodium sulphide of 80 g/L and sodium hydroxide of 20 g/L. The relationship between gold leaching rate of potential and temperature is revealed.Key words: antimony-bearing gold concentrate; alkaline leaching; sodium sulfide; antimony removal难处理金矿通常含有一定量的锑、砷、硫、碳等，对后续的氰化提金十分有害，目前通常先采用火法焙烧或者氧压浸出等预处理工艺脱除这些有害物质[1-10]。
在我国甘肃某地有大量的难处理含砷、锑金精矿，经过选矿后得到一种含锑4%~7%的金精矿，由于含锑较低，不能作为火法炼锑的原料。
对于此类锑金矿，总的思路是先将干扰金氰化的锑分离出去，然后进行金的氰化[1]。
本文采用碱性硫化钠体系对该金精矿进行脱锑处理时，发现有少量的金伴随浸出，造成了金的损失，因此本文主要考察不同条件下金和锑的浸出率，对浸出过程中金的浸出机理进行考察。
1 试验原料和方法本试验采用的矿样来自甘肃某金精矿，含Au 67.00 g/t，Ag 4.92 g/t，其余化学成分分析结果（%）：Sb 6.72、Al2O3 8.33、As 7.20、SiO2 28.44、Fe 16.24、Zn 0.06、Mn 0.02、Ca 2.87、C 1.48、S 16.86、Pb 0.04、Cu 0.08、MgO 1.51。
锑的物相主要是辉钨矿（86.32%）和脆硫铅锑矿（6.54%），砷的物相主要是毒砂（92.56%）。
所用试剂均为分析纯，水为去离子水。
试验在电子控温磁力搅拌玻璃容器中进行。
加入药剂、矿样、去离子水后加热到预定温度进行浸出，浸出完毕使用布氏漏斗抽滤，并对滤渣进行浆化洗涤，洗涤后再次使用布氏漏斗进行抽滤，滤渣烘干后进行分析。
为保证滤液中锑浓度便于后续的回收，浸出均在液固比1∶1的条件下进行。
2 试验原理矿石中的锑矿物可以溶解于碱性硫化钠溶液中，有关化学反应为：3Na2S+Sb2S3=2Na3SbS3Sb2O3+6Na2S+3H2O=2Na3SbS3+6NaOH在硫离子和氧气存在情况下，金可以发生以下反应：2Au+2HS-+0.5O2=2AuS-+H2O2Au+2S2-+2H++0.5O2=2AuS-+H2O在碱性硫化钠体系中，大量氢氧根离子的存在可能使溶液中的硫离子与部分硫反应形成多硫化物，在碱性条件下多硫化物中硫离子主要存在形式为S42-和S52-，以上离子可与金形成稳定的五原子球和六原子环螯合物。
收稿日期：2013-12-11基金项目：“十二五”国家科技支撑计划项目（2012BAB08B04）作者简介：靳冉公（1988-），男，山西大同人，硕士研究生.3 试验结果及讨论3.1 硫化钠浓度对浸出率的影响在氢氧化钠用量为20 g/L时，在70 ℃浸出2 h的条件下，考察硫化钠浓度对金、锑浸出率的影响，结果如图1所示。
图1 硫化钠添加量对浸出率的影响Fig.1 Effect of sodium sulfide dosage on leaching rate由图1可知，随着硫化钠添加量从60 g/L增加到100 g/L时，锑浸出率由88.5%上升到最大值97.1%，再继续增加硫化钠添加量时，由于氧化作用的加剧导致锑浸出率略有下降[7]。
相对而言，金的浸出率在考察区间内变化较小，并且随硫化钠添加量的增加略有上升。
综合考虑成本及浸出率，硫化钠添加量选择80 g/L比较合适。
3.2 氢氧化钠用量对浸出率的影响在硫化钠用量为80 g/L时，在30 ℃浸出1 h的条件下，氢氧化钠用量对金、锑浸出率的影响如图2所示。
图2 氢氧化钠添加量对浸出率的影响Fig.2 Effect of sodium hydroxide dosage on leaching rate从图2可以看出，氢氧化钠添加量由10 g/L上升至20 g/L时，锑浸出率也随之由92.3%上升至95.4%，氢氧化钠添加量进一步上升至40 g/L时，锑浸出率基本保持不变。
金浸出率随氢氧化钠添加量变化略有波动，但基本上比较稳定。
为得到较高的锑浸出率，氢氧化钠添加量选取20 g/L。
3.3 温度对浸出率的影响在氢氧化钠用量为20 g/L、硫化钠用量为80 g/L时，在不同温度浸出2 h后，金、锑的浸出率结果见图3。
图3 温度对浸出率的影响Fig.3 Effect of temperature on leaching rate由图3可知，30 ℃时锑浸出率就已达到93.8%，并随温度的上升基本上呈上升趋势，在85 ℃时，锑浸出率达到96.3%。
这是因为，样品中锑绝大多数以硫化锑形式存在，常温下极易溶于硫化钠。
而金浸出率则随温度上升呈现出先上升后下降的态势。
考虑到当地高海拔条件（沸点91 ℃），没有进一步对更高的温度段进行考察。
综合考虑金、锑的浸出率以及节省生产动力因素，在常温下进行矿石的浸出是比较合适的。
3.4 浸出时间对浸出率的影响在硫化钠浓度为80 g/L，氢氧化钠用量为20 g/L时，在常温下浸出不同时间，测定金、锑的浸出率，结果见图4。
图4 浸出时间对浸出率的影响Fig.4 Effect of reaction time on leaching rate从图4可以看出，当反应进行至30 min时，金和锑的浸出率就分别达到11.2%和88.52%的较高水平；在30~60 min，锑和金的浸出率上升趋势逐渐放缓，反应时间到达60 min时，锑和金的浸出率都到达最高值；当反应时间大于60 min后，在此过程中矿浆的氧化程度增大，氧化生成的硫代硫酸钠和亚硫酸钠使硫化锑在硫化钠溶液中的溶解度下降，从而降低了锑的浸出率[11]，与此同时金浸出率也逐渐下降。
综合考虑处理量与金、锑的浸出率，浸出时间选取60 min。
3.5 其他元素的浸出碱性硫化钠对于含锑金精矿具有良好的浸出选择性，对矿中的除砷以外的伴生元素基本上不浸出。
虽然该种含锑金精矿中砷含量达到了7.2%，但是由于其大部分存在于毒砂（FeAsS）中，在硫化钠浸出过程中，砷的浸出率较低。
在氢氧化钠20 g/L、硫化钠80 g/L的条件下，在30 ℃浸出1 h后，浸出液的半定量分析结果为（g/L）：Sb 47、As 0.39，Mg、Cu、Pb、Al、Fe、Mn等均小于0.05 g/L。
4 碱性硫化钠体系浸出金机理分析4.1 多硫化物浓度对金浸出率的影响碱性硫化钠体系中无铜、氨离子存在时，S x2-是浸出金的主要有效成分[12]。
为进一步探索金的浸出机理，对体系中各含硫成分浓度随温度的变化进行考察，结果如图5所示。
图5 温度对含硫离子浓度的影响Fig.5 Effect of temperature on concentrations of sulfur-bearing ions在30~50 ℃时，S x2-及S2-部分发生氧化，使得其含量略有下降，导致S2O32-浓度略有上升；在50~60 ℃之间S2-明显下降，S x2-和S2O32-浓度略有上升，说明在该温度段，S2-与矿浆中存在的S开始发生剧烈的歧化反应，形成S x2-和S2O32-，高的S x2-浓度导致了金浸出率的上升。
温度超过70 ℃后，S x2-水解作用加剧，其浓度加速下降，与之伴随的是金浸出率的下降。
不同温度下多硫根S x2-浓度与金浸出率的关系见图6。
图6 不同温度下多硫根浓度与金浸出率的关系Fig.6 Relationship between concentration of polysulfide and gold leaching rate at different temperatures由图6可以看出，含锑精金矿中金浸出率鱼溶液中S x2-浓度相关度较为紧密。
溶液中S x2-含量随温度升高而升高，在70 ℃时达到最大值后随温度上升而下降。
温度小于70 ℃时，随温度升高溶液反应活性增强，溶液中S2-与单质S发生歧化反应形成S x2-，导致溶液中S x2-浓度增加，推动了金浸出率的上升；温度高于70 ℃时，S x2-体系加速水解及氧化使金浸出率有所下降[13]。
