变频技术在起重设备上的应用摘要：变频器在桥式起重机主卷中的应用，调速采用矢量控制，其过程是将交流变为直流，然后由直流变为交流（即交—直—交）。
变频器采用微处理器编程正弦脉宽调制为方式，使输出电压接近正弦波。
变频器用于异步电动机具有足够的调速硬度和良好的低频转矩特性。
同时具备齐全的系统防护，控制性能好，设备连线简单，是交流电动机调速的一种趋势。
关键词：变频器矢量控制；异步电动机调速控制故障处理各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz （50Hz）或100V/60Hz（50Hz），等等。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。
把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。
由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。
他优越的性能使现在电机调速方式和使用性能得到了质的飞跃。
由于在企业的实际生产中电机需频繁起停，对电机稳定运行要求较高同时要减少电器设备的故障率降低企业运营成本，变频技术可以较好的解决上述问题。
下面简要介绍一下变频电机工作原理：我们知道，交流电动机的同步转速表达式为：n ＝ 60 f(1 － s)/p (1)式中 n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。
由式 (1) 可知，转速 n 与频率 f 成正比，只要改变频率 f 即可改变电动机的转速，当频率 f 在 0 ～ 50Hz 的范围内变化时，电动机转速调节范围非常宽。
变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。
低压通用变频输出电压为 380 ～ 650V ，输出功率为 0.75 ～ 400kW ，工作频率为0 ～ 400Hz ，它的主电路都采用交—直—交电路。
变频器在冶金工业中的应用随着科技的不断发展和工业化的进程，变频器作为一种先进的电力调节设备，在冶金工业中的应用日益普及。
变频器的出现，不仅大幅提高了冶金工业的生产效率，同时也降低了生产过程中的能源消耗和运行成本，其应用前景广阔。
一、冶金工业生产中的问题冶金工业生产中最主要的问题就是不断地需要改变和调节机器的工作状态。
此外，还需要对机器的转速和工作负荷进行控制。
然而，以往机器控制一般采用的是机械控制或者其他传统方式，设备复杂，不仅占地面积大，而且不够灵活、不容易操作。
这些问题都制约了冶金工业的进一步发展。
二、变频器的应用优势变频器作为一种先进的电力调节设备，其应用优势显而易见。
首先它能够对电力进行有效控制，大幅提高了机器的控制效率。
其次，它能够有效地调节机器的工作状态，满足不同的工作负荷。
此外，变频器的安装并不需要大面积占用空间，而且也很容易操作。
三、变频器的冶金工业应用冶金工业是变频器应用的重要领域。
在铸造工业中，变频器可以准确控制铸造机的工作状态，有效减少铸造次品率。
在冶炼工业中，变频器可以对各种电机和风机进行调节。
例如，冶炼过程中常用的转炉风机就需要根据不同的工作状态，对风机进行精确控制，确保冶炼过程的顺畅和安全。
变频器的应用，可以满足不同的生产需求，进一步提高了冶金工业的生产效率和产品质量。
四、变频器在冶金工业中的未来发展趋势随着冶金工业的快速发展，变频器必将成为冶金工业的一项重要技术。
未来，随着科技的不断发展和变频器技术的不断完善，变频器的应用范围将更加广泛。
同时，随着环保意识的加强，冶金工业将更加注重提高资源利用效率和减少能源的消耗，因此，变频器的应用前景非常广阔。
总之，变频器的出现，不仅使得冶金工业的生产效率得到了提高，同时也减少了生产过程中的能源消耗和运行成本，其应用前景在不断拓展。
随着科技的不断发展和变频器技术的不断完善，它将成为冶金工业不可替代的一项重要技术。

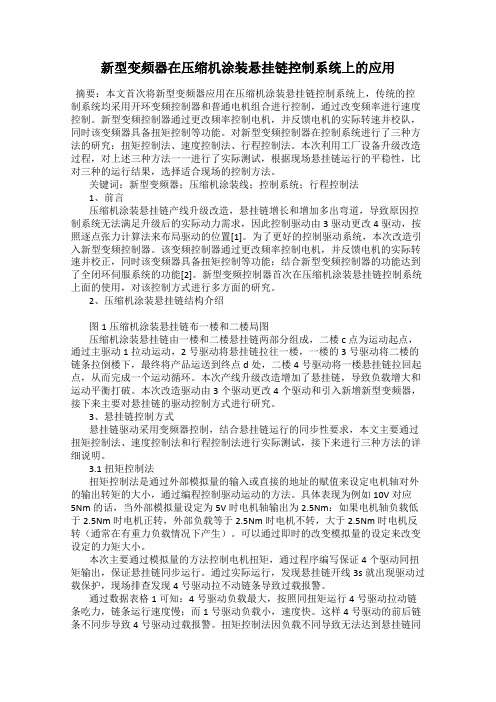

新型变频器在压缩机涂装悬挂链控制系统上的应用摘要：本文首次将新型变频器应用在压缩机涂装悬挂链控制系统上，传统的控制系统均采用开环变频控制器和普通电机组合进行控制，通过改变频率进行速度控制。
新型变频控制器通过更改频率控制电机，并反馈电机的实际转速并校队，同时该变频器具备扭矩控制等功能。
对新型变频控制器在控制系统进行了三种方法的研究：扭矩控制法、速度控制法、行程控制法。
本次利用工厂设备升级改造过程，对上述三种方法一一进行了实际测试，根据现场悬挂链运行的平稳性，比对三种的运行结果，选择适合现场的控制方法。
关键词：新型变频器；压缩机涂装线；控制系统；行程控制法1、前言压缩机涂装悬挂链产线升级改造，悬挂链增长和增加多出弯道，导致原因控制系统无法满足升级后的实际动力需求，因此控制驱动由3驱动更改4驱动，按照逐点张力计算法来布局驱动的位置[1]。
为了更好的控制驱动系统，本次改造引入新型变频控制器。
该变频控制器通过更改频率控制电机，并反馈电机的实际转速并校正，同时该变频器具备扭矩控制等功能；结合新型变频控制器的功能达到了全闭环伺服系统的功能[2]。
新型变频控制器首次在压缩机涂装悬挂链控制系统上面的使用，对该控制方式进行多方面的研究。
2、压缩机涂装悬挂链结构介绍图1压缩机涂装悬挂链布一楼和二楼局图压缩机涂装悬挂链由一楼和二楼悬挂链两部分组成，二楼c点为运动起点，通过主驱动1拉动运动，2号驱动将悬挂链拉往一楼，一楼的3号驱动将二楼的链条拉倒楼下，最终将产品运送到终点d处，二楼4号驱动将一楼悬挂链拉回起点，从而完成一个运动循环。
本次产线升级改造增加了悬挂链，导致负载增大和运动平衡打破。
本次改造驱动由3个驱动更改4个驱动和引入新增新型变频器，接下来主要对悬挂链的驱动控制方式进行研究。
3、悬挂链控制方式悬挂链驱动采用变频器控制，结合悬挂链运行的同步性要求，本文主要通过扭矩控制法、速度控制法和行程控制法进行实际测试，接下来进行三种方法的详细说明。
变频器在工业领域的应用案例随着科技的不断发展，变频器作为一种新兴的电力调速设备，已经被广泛应用于工业领域，取代了传统的机械调速方式。
下面将介绍变频器在工业领域的几个应用案例。
1. 港口起重机港口起重机作为港口的重要设备之一，起着极为重要的作用。
通过应用变频器，可以实现对起重机的精细调控，提高其吊运效率，降低其能耗，节约成本。
目前，变频调速的港口起重机已经成为行业的主流趋势。
例如，广州港拥有的超大型集装箱起重机，就采用了ABB公司生产的变频调速技术，仅用2-3度电即可将20英尺集装箱吊运到39米高空。
2. 矿山输送机矿山输送机作为矿山生产中必不可少的设备之一，承担着矿石或其他物料从采矿现场运输到生产车间的任务。
随着矿山生产的规模不断扩大，传统的机械式传动方式逐渐被淘汰，取而代之的是变频调速技术。
应用变频器可以实现对输送机的精准调控，避免因物料输送速度过快或过慢而导致的不必要的损失，提高生产效率。
例如，山西太钢集团矿山公司应用变频调速技术的输送机，可以节省每年3000万度电。
3. 污水泵站污水泵站是城市污水处理的重要环节。
传统的污水泵站采用的是机械式调速，由于污水量的不同导致泵的出水量不可避免地产生浪费或者不足。
应用变频器可以根据污水量进行精确调控，不仅可以有效避免功率浪费，还可以延长泵的使用寿命。
例如，南京市浦口污水处理厂应用Yaskawa公司的变频器后，节能效果显著，年节省电费约60万元。
4. 空调系统随着人们生活水平的提高，空调系统的应用越来越广泛。
在空调系统中，变频器的应用不仅可以降低空调的噪声、延长空调寿命，还可以大幅节约电费。
例如，近年来广泛应用的变频空调，可以实现节约30%-50%的用电量。
总的来说，变频器作为一种新型的电力调速设备，其应用已经被广泛推广，成为工业领域提升效率、降低成本的重要手段。
相信在不久的将来，随着技术的不断革新，变频器在工业领域的应用领域还将不断扩大和提高。
变频器应用范围变频器是一种用于控制电动机转速的设备，通过改变电源电压和频率的方式，实现对电机进行调速控制。
变频器广泛应用于各行各业，涉及到许多不同的领域。
本文将介绍变频器的应用范围。
1. 工业生产领域在工业生产中，变频器被广泛应用于各种机械设备的调速控制，如风机、水泵、压缩机、输送带等。
通过变频器的控制，可以根据不同的工艺要求和负载变化，调整电机的转速，提高生产效率和能源利用率。
同时，变频器还可以实现启动过程中的平稳启动和刹车过程中的能量回馈，减少设备运行过程中的机械冲击和磨损，延长设备的使用寿命。
2. 建筑行业在建筑行业中，变频器主要用于楼宇电梯的调速控制。
通过变频器的应用，可以实现电梯平稳的启动和停止，提高电梯的乘坐舒适度和安全性。
同时，变频器还可以根据人流量进行运行模式的调整，减少电梯的能耗，提高运行效率。
3. 石油化工行业在石油化工行业中，变频器广泛应用于泵和风机等设备的调速控制。
通过变频器的使用，可以根据生产工艺和设备负载的变化，精确控制设备的转速和产量，提高生产效率。
同时，变频器还可以实现多台设备的联动控制，使整个系统的运行更加稳定和可靠。
4. 冶金行业在冶金行业中，变频器被用于轧机、卷取机和热处理设备等设备的调速控制。
通过变频器的应用，可以实现精确的轧制控制和产品质量控制，提高产品的加工精度和表面质量。
同时，变频器还可以实现设备之间的协调工作，提高生产线的运行效率和生产能力。
5. 环境保护行业在环境保护行业中，变频器主要应用于风机、泵和空气处理设备等设备的调速控制。
通过变频器的应用，可以根据不同的工况要求，调整设备的运行参数，提高设备的工作效率和能源利用率。
同时，变频器还可以实现设备的平稳启停，减少设备的机械冲击和噪音，降低设备的运行成本。
综上所述，变频器的应用范围非常广泛，涵盖了工业生产、建筑、石油化工、冶金和环境保护等众多领域。
通过变频器的调速控制，可以提高设备的运行效率、降低能源消耗和维护成本，为各行各业的发展做出积极贡献。
变频器在工业生产中的应用
变频器是一种用于调节交流电动机转速的设备，它可以通过电子控制调节电机的输出频率，从而实现对电机转速的控制，使其在不同的负载下运行，从而在工业生产中发挥重要的作用。
以下是变频器在工业生产中的应用：
1. 电机控制：变频器可用于控制工业机械和设备中的电机。
通过调整输出频率，可以实现对电机的转速和输出功率的精确控制，确保在不同负载下电机可以实现高效、可靠和节能的运行。
2. 提高生产效率：通过变频器调节电机的输出频率，可以实现节能并提高生产效率。
例如，在一些需要频繁启停的装置中，使用变频器可实现无级起动和停止，避免了机械的冲击和损坏，并加快了生产速度。
3. 精确控制温度：变频器常常用于调节工业加热设备的输出功率，对温度进行控制。
例如，在工业烤箱中，变频器可以控制加热器的输出功率，达到精确控制温度的目的，确保产品的质量和成品率。
4. 开关电源控制：在一些高功率应用中，变频器可以用作开关电源控制器。
它可以精确控制电源输出电压和电流的波形，防止电压和电流的浪涌和干扰。
5. 优化能源消耗：通过变频器精确控制电机的输出功率，可以最大限度地降低能源消耗。
例如，在巨大的风扇、水泵、压缩机和其他工业等应用，可以削减能源消耗高达 50%以上。
1。
变频器在钢铁厂的应用一、引言在钢铁厂的生产过程中，电动机是不可或缺的设备之一。
而为了提高电动机的控制效能和运行稳定性，变频器在钢铁厂中得到了广泛的应用。
本文将重点介绍变频器在钢铁厂的应用场景、优势以及带来的效益。
二、变频器的定义变频器，又称为交流调速器，是一种能够改变交流电电源频率和调节电机转速的设备。
通过变频器的控制，电动机可以实现无级调速，有助于提高设备运行的稳定性和效率。
三、变频器在钢铁厂的应用场景1. 连轧机控制在钢铁厂的连轧机控制中，变频器被广泛应用于主驱动系统。
通过变频器的控制，连轧机的速度可以灵活调整，以适应不同规格和厚度的钢材生产。
同时，变频器还能够减少起动冲击和负载波动，提高连轧机的稳定性。
2. 风机与水泵控制钢铁厂中的风机和水泵是重要的辅助设备，用于提供冷却和通风等功能。
通过使用变频器进行控制，可以根据实际需求来调节风机和水泵的运行速度，提高能源利用效率，并且减少电机的过载运行。
3. 皮带机控制在钢铁生产线上，皮带机是将钢材从一个工序输送到另一个工序的重要设备。
通过使用变频器对皮带机进行控制，可以确保输送过程的平稳运行，并且根据实际需求调整输送速度，提高生产效率。
4. 高炉煤气引风机控制高炉煤气引风机在钢铁生产中起到重要的通风和排放作用。
通过使用变频器对煤气引风机进行控制，可以根据高炉燃烧状态灵活调整引风机的速度，提高燃烧效率和冷却效果，减少能耗。
四、变频器在钢铁厂的应用优势1. 节约能源变频器能够根据实际负载需要精确调节电动机的运行速度，避免无谓的能源浪费。
通过降低电动机的启动冲击和无效运行时间，可以有效节约能源消耗。
2. 提高设备稳定性变频器能够根据实际负载条件调整电动机的转速，使其始终工作在最佳转速范围内，提高设备的稳定性和可靠性，并减少设备的维护和故障率。
3. 减少噪音和振动通过变频器控制电动机的运行速度，可以减少电动机的噪音和振动，创造更好的工作环境，提高生产现场的舒适性。
四方V560变频器在配料机上的应用 配料机广泛应用于水泥、矿山、冶金及农产品加工等行业，在其生产过程中，对粉料输送、流量及粉体配料的称量要求比较严格，否则会严重影响产品质量的稳定。
因此，实现高精度的自动配料对工业企业生产有着极为重要的意义。
原来的配料系统往往都是采用模拟电路控制滑差调速电机的方法进行速度控制，由于滑差电机调速方式在低速时特性差、效率低，现场外部工作环境又很恶劣，工艺粉尘很多，这些粉尘很容易进入滑差电机内部而出现磨损、卡死等现象，造成工作故障多，维修、维护麻烦，影响正常生产。
本文拟介绍一种以四方V560变频器驱动异步电机进行调速的配料系统控制方案，以提高设备的配料精度和运行稳定性。
一、工艺介绍 企业内常见的是皮带秤自动配料系统，其结构形式是一种最基本、使用最广泛的皮带配料系统，主要构成如下图1所示。
其主要工作流程是：料仓打开后，物料落入相应的皮带上，皮带电机拖动皮带转动，则物料被连续拉出，皮带电机的转速就决定了物料的流量。
每个皮带下面有一自动称重皮带秤，通过皮带秤就可以称出下料的流量、累积量等数据。
所有皮带的下面是一输送主皮带，主要作用是把混合好的原料送到下级容器中。
二、系统方案介绍 针对配料机的现场控制及工艺需求，利用上位机、变频器、现场仪器仪表等智能程度高、处理速度快的设备设计了如下的系统控制方案，其主要构成如图2所示： 1．系统生产所需各物料的流量由上位机（微机控制系统）给出，并通过RS485网络传 输至变频器； 2．各物料的瞬时流量通过称重传感器测量后反馈至变频器； 3．变频器内部软件集成针对皮带秤和螺旋秤优化的PID流量控制和配料计量算法，通 过流量设定及反馈，调节变频器的输出频率以控制输送皮带的转速，自动实现给料流程的精确控制和给料总量的准确计量。
三、方案特点 1．变频器通过通讯实现与上位机的信息交换，方便对配料现场进行实时监控，系统自 动化程度高，节省了劳力，提高了生产效率； 2．具有来料堵料、缺料检测及设备故障等各种保护、报警功能，系统稳定性高，同时 方便操作人员快速排除故障，减轻设备维护工作量； 3．系统配料精度高，流量控制精确度＜1%，计量累积误差≤3%，有效提升了产品质 量； 4．螺旋配料模式及皮带配料模式可选，满足不同配料机的控制需求。
