自直准仪

自直准仪


图8 图6
图9 6
2) 假设通过移动测试表面，十字线处于图 10 所示的 位置，即其水平线介于垂直刻度线 23 和 24 之间， 并且其垂直线介于水平刻度线 21 和 22 之间。请 注意，反光镜的倾斜方向与十字线的移动保持一 致，朝向固定的刻度线。 现在开始测量分度值，请旋转测微计螺丝两次。 第一次旋转测微计螺丝将垂直十字线移动至距其最 近的刻度线 21，读取测微计上的刻度。然后在将测 微计复位至 0 后，再次转动测微计螺丝，将水平十 字线移动至距其最近的刻度线 23，读取测微计上 的刻度（如图 11 和 12 所示）。在本例中测微计上 的刻度分别为 21.5′′ 和 45′′。 请注意，水平和垂直刻度线上的一个刻度表示 1′， 而测微计上则相应表示 0.5′′。
斜制动，改变镜筒的倾斜度，使得镜筒与其在反光
镜内的图像看起来几乎对齐。（图 4）
4
旋转制动
水平行程手轮 倾斜制动
图4 （注） 如果因为反光镜表面太小而无法立即显示镜筒反射的图
像，请转动水平行程手轮横向移动镜筒，直至图像出现在 反光镜中。在这种情况下，请在完成上述对齐后，将镜筒 朝向反光镜中心位置移回。 4) 接着，请拧松旋转制动，并且透过目镜观看，向左、 右缓慢摆动自准直仪镜筒。通过执行此操作，十字 线图像将在视场内出现。当十字线在视场内可见 时，请停止摆动。拧紧旋转制动。 5) 最后，转动微调螺丝，使得十字线中心靠近垂直和 水平刻度在 15′ 线的交叉处。 为了便于日后的测量工作，建议您此时将测微计刻 度设置为 0。
1. 放置 ………………………………………… 4 2. 安装 ………………………………………… 4 Ⅲ. 准备工作 …………………………………… 4 1. 对齐 ………………………………………… 4 2. 选择目镜和灯箱的位置 …………………… 5 3. 调节屈光度 ………………………………… 5 4. 调焦十字线图像 …………………………… 5 5. 照明 ………………………………………… 6 Ⅳ. 测量 ………………………………………… 6 1. 读取刻度 …………………………………… 6 2. 视差补偿 …………………………………… 7 Ⅴ. 应用 ………………………………………… 8 Ⅵ. 规格 ……………………………………… 12 Ⅶ. 原理 ……………………………………… 15 电气规格 …………………………………… 15

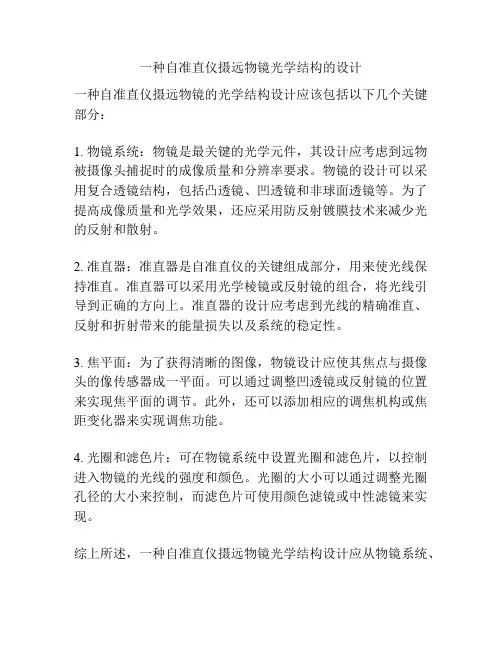

一种自准直仪摄远物镜光学结构的设计

一种自准直仪摄远物镜光学结构的设计

一种自准直仪摄远物镜光学结构的设计
一种自准直仪摄远物镜的光学结构设计应该包括以下几个关键部分：
1. 物镜系统：物镜是最关键的光学元件，其设计应考虑到远物被摄像头捕捉时的成像质量和分辨率要求。

物镜的设计可以采用复合透镜结构，包括凸透镜、凹透镜和非球面透镜等。

为了提高成像质量和光学效果，还应采用防反射镀膜技术来减少光的反射和散射。

2. 准直器：准直器是自准直仪的关键组成部分，用来使光线保持准直。

准直器可以采用光学棱镜或反射镜的组合，将光线引导到正确的方向上。

准直器的设计应考虑到光线的精确准直、反射和折射带来的能量损失以及系统的稳定性。

3. 焦平面：为了获得清晰的图像，物镜设计应使其焦点与摄像头的像传感器成一平面。

可以通过调整凹透镜或反射镜的位置来实现焦平面的调节。

此外，还可以添加相应的调焦机构或焦距变化器来实现调焦功能。

4. 光圈和滤色片：可在物镜系统中设置光圈和滤色片，以控制进入物镜的光线的强度和颜色。

光圈的大小可以通过调整光圈孔径的大小来控制，而滤色片可使用颜色滤镜或中性滤镜来实现。

综上所述，一种自准直仪摄远物镜光学结构设计应从物镜系统、
准直器、焦平面和光圈等方面综合考虑，以期获得清晰、稳定且高质量的远物成像效果。

自准直仪ElcomatHR中文操作手册

自准直仪ElcomatHR中文操作手册


您可以通过一个带有 10 个按键的键盘进行操作。 控制器上的 6 个程序键用来启动单独的程序。以下章节将详细地介绍这些程序。
300 200 100
A HAAG STREIT COMPANY
GO
Table 6 Row 79
-500 -400 -300 -200 -100
100 200 300 400 500
5.4.1、测量条件 6、实际测量技巧
6.1、测量准备 2
宝御德电子科技有限公司 胡浩波 电话：010 68767761 13901381113

4 4 4 5 6 6 7 7 7 10 10 11 11 12 12 13 14 15 15 15 15 15 15 16 16 17 17 18 20 20 20 21 21
附件
电子驱动附件只有在其技术安全应用被书面标示出来（必须附有相关证明）时才可以在 仪器上使用。
安全说明
该仪器只可根据操作手册使用，并且它是按照操作手册的应用而设计的。 仪器的生产年份和序号见铭牌。 请保留本操作手册，以备日后使用。
符合 EC 证书 符合 EC 证书附于本操作手册之后。
4
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
我们还可以提供如下扩展程序，以满足不同的标准应用： ● ELCOWIN：测量直线度、平行度及垂直度 ● ELCOWIN：测量台面的平面度 ● TTM：测量位置的不确定度、转台和棱体的绝对精度 ● INCOLINK：用于计算机的数据传输软件（免费软件） ● ELCOMEX： 与 Microsoft Excel 联机软件
6
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
精密自准直仪使用说明书

精密自准直仪使用说明书

研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

本仪器特别适合与生产现场。

1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。

2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。

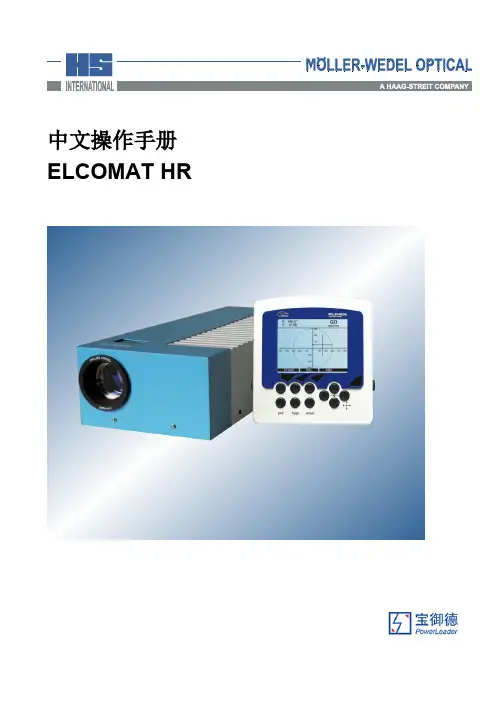

自准直仪

自准直仪

中文操作手册 ELCOMAT HR
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
中国独家代理及技术支持：北京宝御德科技有限公司 电话：010 68469835/36 传真：68467228 sales@
自准直仪的应用，如为机床工业、工厂及所有需要最高可能精度角度测量的机器提供质量控制 保障。您也可以将其用于控制线中，如：连接计算机对特定位置进行监测。 为了保证最高可能的测量精度，每一台自准直仪均经单独校准并附有一份测量报告。 本仪器必须由业经正确培训的技术专业人员、依照本操作手册使用。 安装和使用条件必须符合测量设备的要求： ● 低震动 ● 小心维护 ● 洁净的环境 ● 避免过大的机械应力 6
1、保修及有限责任 1.1、维护 更改或维护必须且只能由 MÖLLER-WEDEL OPTICAL GMBH 明确授权的人员进行。 在维护时，只能使用 MÖLLER-WEDEL OPTICAL GMBH 的原装部件。 在维护或技术更改后，仪器必须依据技术要求重新调校。 在技术咨询时，须提供相关部件的编号。
2
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany
中国独家代理及技术支持：北京宝御德科技有限公司 电话：010 68469835/36 传真：68467228 sales@
安全说明 该仪器只可根据操作手册使用，并且它是按照操作手册的应用而设计的。 仪器的生产年份和序号见铭牌。 请保留本操作手册，以备日后使用。
符合 EC 证书 符合 EC 证书附于本操作手册之后。
5
MÖLLER-WEDEL OPTICAL GmbH Rosengarten 10, D-22880 Wedel, Germany

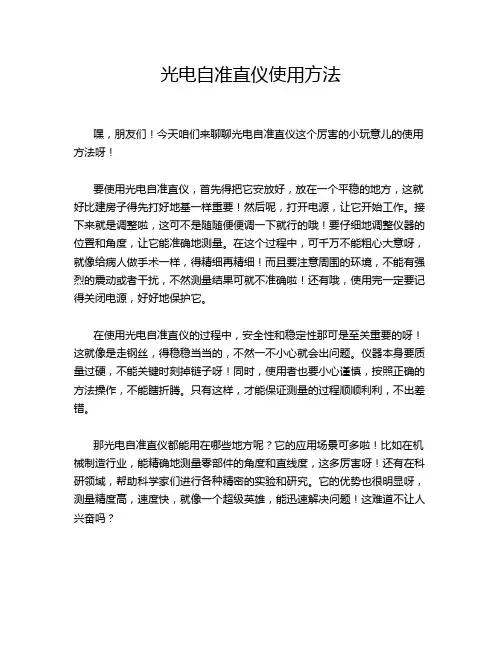

光电自准直仪使用方法

光电自准直仪使用方法

光电自准直仪使用方法
嘿，朋友们！今天咱们来聊聊光电自准直仪这个厉害的小玩意儿的使用方法呀！
要使用光电自准直仪，首先得把它安放好，放在一个平稳的地方，这就好比建房子得先打好地基一样重要！然后呢，打开电源，让它开始工作。

接下来就是调整啦，这可不是随随便便调一下就行的哦！要仔细地调整仪器的位置和角度，让它能准确地测量。

在这个过程中，可千万不能粗心大意呀，就像给病人做手术一样，得精细再精细！而且要注意周围的环境，不能有强烈的震动或者干扰，不然测量结果可就不准确啦！还有哦，使用完一定要记得关闭电源，好好地保护它。

在使用光电自准直仪的过程中，安全性和稳定性那可是至关重要的呀！这就像是走钢丝，得稳稳当当的，不然一不小心就会出问题。

仪器本身要质量过硬，不能关键时刻掉链子呀！同时，使用者也要小心谨慎，按照正确的方法操作，不能瞎折腾。

只有这样，才能保证测量的过程顺顺利利，不出差错。

那光电自准直仪都能用在哪些地方呢？它的应用场景可多啦！比如在机械制造行业，能精确地测量零部件的角度和直线度，这多厉害呀！还有在科研领域，帮助科学家们进行各种精密的实验和研究。

它的优势也很明显呀，测量精度高，速度快，就像一个超级英雄，能迅速解决问题！这难道不让人兴奋吗？
我就知道一个实际案例哦！有一次在一个工厂里，工人们需要测量一个大型零件的角度，他们就用了光电自准直仪。

哇塞，那效果简直太棒啦！一下子就准确地测量出了角度，而且速度超级快，工人们都惊呆了！这就充分展示了光电自准直仪在实际应用中的强大效果呀！
光电自准直仪真的是一个超级棒的工具呀！它能帮助我们完成很多高精度的测量任务，让我们的工作和研究更加顺利！所以呀，大家一定要好好利用它，让它发挥出最大的作用！。

自准直仪

自准直仪

22
1--反射镜； 反射镜； 反射镜 2--可动板； 可动板； 可动板 3--压圈； 压圈； 压圈 4--反射镜座； 反 5--球头螺钉； 球头 6--调节螺钉 调节螺钉 共三个） （共三个）
图2-10 体外反射镜结构
23
三、仪器的操作与使用
（一）操作过程 1、将仪器主体放置在被测件的一端或被测件以外稳固 的基础上，反射镜座放在被测件上， 的基础上，反射镜座放在被测件上，并且要与仪器主体在同 一水平面内； 一水平面内 2、接通电源后，将反射镜座靠近自准直仪的主体， 接通电源后，将反射镜座靠近自准直仪的主体， 使反射镜正对物镜，使十字线像出现在目镜视场的正中或附 使反射镜正对物镜 使十字线像出现在目镜视场的正中或附 近； 3、仔细地沿测量方向移动反射镜座，在各预定测量 仔细地沿测量方向移动反射镜座， 位置上读数，并进行数据处理。 位置上读数，并进行数据处理。
S = 0.001mm = 1µm
如
0.005 B = 100mm, α = 1000
S = 0.0005mm = 0.5µm
25
2、关于仪器的分度值 、
在仪器说明书中有表示为（ 在仪器说明书中有表示为（≈1秒）。仪器物镜的焦距 ）。仪器物镜的焦距 f物为400mm，其分度值i应为 物为400mm，其分度值i 400mm
10
图2-4 阿贝型光学系统 1-物镜；2-分划板；3-棱镜；4-光源；5-反射镜 物镜； 分划板； 棱镜； 光源； 若平面反射镜对光轴产生微小转角α 若平面反射镜对光轴产生微小转角 ，则十字线像将 发生偏离，偏离量可从刻度尺上读出。 发生偏离，偏离量可从刻度尺上读出。
11
三、双分划板型自准直仪
应用自准直光管的工作原理， 应用自准直光管的工作原理，再加上测微机构而设计 制造的计量仪器，被称之为自准直仪。 制造的计量仪器，被称之为自准直仪。 自准直仪 只要用自准直仪的测微机构测出上式中距离t,就可得 只要用自准直仪的测微机构测出上式中距离t,就可得 t, 出反射镜的角度变化值。 出反射镜的角度变化值。这就是自准直仪测量微小角度的基 本原理。 本原理。
光电自准直仪工作原理

光电自准直仪工作原理

光电自准直仪工作原理
光电自准直仪是一种用于测量物体辐射亮度分布的仪器，利用光电转换和自动调节光路的原理，实现对光束的自动准直和定位。

光电自准直仪的工作原理可以分为以下几个步骤：
1. 光束进入：在光电自准直仪的前端，光束通过一个光学系统（例如透镜组、光阑等）被聚焦或限制，保证光束的入射范围。

2. 光电转换：入射的光束经过光电转换模块，例如光电二极管或光电元件，将光信号转换为电信号。

光电转换器件通常会测量光束的能量、强度等参数。

3. 自动调节光路：通过对光电信号进行处理，控制光路的自动调节。

光电自准直仪通常会配备一个反馈控制系统，根据前一步的光电信号输出结果对光路进行微小调整，使光束满足准直的要求。

4. 数据记录与处理：光电自准直仪将测得的光信号进行数字化处理，并记录下各个位置或方向的光强度值。

根据这些数据可以分析出物体的辐射亮度分布。

通过这样的工作原理，光电自准直仪能够对光束进行自动准直，使其聚焦在一个特定的区域，然后将光信号转化为电信号，并通过自动调节光路实现准直的实时控制。

这种仪器广泛应用于光学测量、光学通信、激光器质量控制等领域。

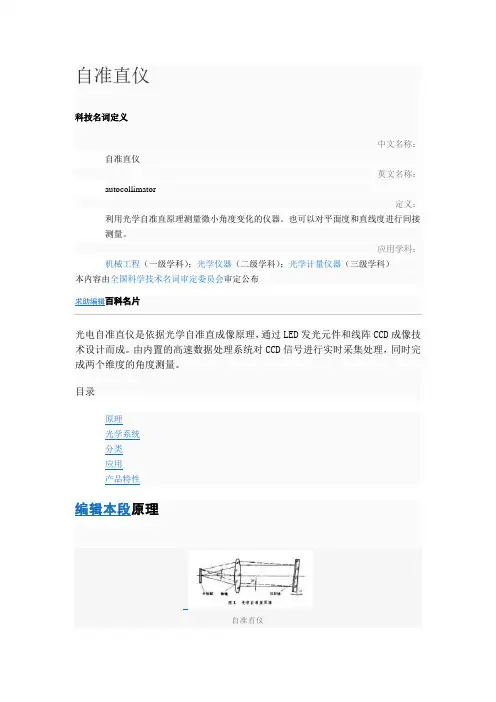

自准直仪

自准直仪

自准直仪科技名词定义中文名称：自准直仪英文名称：autocollimator定义：利用光学自准直原理测量微小角度变化的仪器。

也可以对平面度和直线度进行间接测量。

应用学科：机械工程（一级学科）；光学仪器（二级学科）；光学计量仪器（三级学科）本内容由全国科学技术名词审定委员会审定公布光电自准直仪是依据光学自准直成像原理，通过LED发光元件和线阵CCD成像技术设计而成。

由内置的高速数据处理系统对CCD信号进行实时采集处理，同时完成两个维度的角度测量。

目录编辑本段原理自准直仪自准直原理:光线通过位于物镜焦平面的分划板后，经物镜形成平行光。

平行光被垂直于光轴的反射镜反射回来，再通过物镜后在焦平面上形成分划板标线像与标线重合。

当反射镜倾斜一个微小角度α角时，反射回来的光束就倾斜2α角。

编辑本段光学系统自准直仪的光学系统:由光源发出的光经分划板、半透反射镜和物镜后射到反射镜上。

如反射镜倾斜,则反射回来的十字标线像偏离分划板上的零位。

编辑本段分类因读数系统的不同分为如下几大类：光学自准直仪：直接或利用测微装置或可动分划板从分划板或读数鼓轮上读出α角的分值和秒值。

光学自准直仪的分度值有约1分到十数秒，精度最低。

当以斜率(例如1/200)表示分度值时，通常称这种自准直仪为平面度测量仪。

自准直仪光电自准直仪：当以光电瞄准对线代替人工瞄准对线时，就称为光电自准直仪。

也有几种不同的类型，光电瞄准（对线）原理与振子式光电显微镜的相似、光栅式或其它，精度较传统自准直仪有所提高。

数字自准直仪：基于DSP、计算机及CCD或CMOS技术的新式自准直仪。

也分为几种，最大差异的分类是按面阵和线阵，面线阵CCD只能测试一个方向的数据，可以测试两个方向线阵的自准直仪是将两个线阵组合或通过光学方式组合，精度相对差些，最主要的一般都有测试盲点，但是线阵式有时可以做得测试范围更大些。

一般数字自准直仪具有动态响应和跟踪功能，也称为动态自准直仪，部分光电自准直仪也具有此功能。

光准二维光电自准直仪操作手册说明书

光准二维光电自准直仪操作手册说明书

二维光电自准直仪操作手册鞍山光准科技有限公司鞍山光准科技有限公司二维光电自准直仪操作手册目录1保修及有限责任 (1)维护 (1)功能和损坏的责任 (1)附件 (1)安全说明 (1)2设计用途 (2)3功能描述 (3)3.1二维光电自准直仪简介 (3)3.1.1自准直原理 (3)3.1.2主要技术指标 (4)3.1.3自准直仪主要功能 (5)3.1.4自准直仪主要特点 (5)3.2部件描述 (6)3.2.1自准直测头 (6)3.2.2网络连接线和电源箱 (6)3.2.3电脑 (7)3.2.4二维摆角调整底座 (7)3.2.5反射镜 (7)3.2.6激光找像器 (7)4软件介绍 (8)4.1整体界面 (8)4.1.1控制区 (8)4.1.2 显示区 (9)4.2菜单栏 (10)5操作 (13)5.1单位 (13)5.2标定 (13)5.3绝对测量与相对测量 (14)5.4有效位数设置 (14)5.5实时采集和单帧采集 (15)5.6自动测量和手动测量 (16)5.7动态测量和单次测量 (16)5.8数据的保存和查看 (17)5.9量程扩展 (17)5.10刻度显示 (18)5.11公差显示 (18)6测量 (20)6.1直线度测量 (20)6.1.1准备 (20)6.1.2输入 (20)6.1.3采样 (21)6.1.4查看结果 (22)6.1.5生成word (24)6.2平面度测量 (25)6.2.1网格布点法平面度测量 (25)6.2.2对角线布点法平面度测量 (30)6.3平行度测量介绍 (34)6.4垂直度测量介绍 (34)7附录： (35)1保修及有限责任维护该光电自准直仪在更改或维护时只能使用鞍山光准科技有限公司提供的原装部件，并且只能由鞍山光准科技有限公司明确授权的人员进行。

功能和损坏的责任该光电自准直仪如因维护不当或者由非鞍山光准科技有限公司明确授权的人员进行更改导致的仪器不能正常运行，或得不到精确结果，鞍山光准科技有限公司不承担任何责任。

自准直仪测量直线度误差

自准直仪测量直线度误差

· 70 ·
内燃机与配件
自准直仪测5）
摘要院 自准直仪是一种光学测角仪器，它是利用光学自准直原理来观测目标位置的变化，广泛应用于直线度和平面度的测量。由 于自准直仪是通过对反射镜微小角度的变化来评定被测零件的直线度或平面度的，因此测量人员在用自准直仪测量直线度时，总是 存在角度与线性尺寸之间的转换、仪器的线性分度值等问题。为此，本文从自准直仪的外形结构、自准直原理、测微原理和测量过程等 方面，对自准直仪测量直线度的过程进行详细的介绍。
[4]丁辰力，孙小欢.浅谈电气自动化控制系统的设计和应用 [J].工业，2017（2）：00009.
[5]蒋斌.电气自动化控制系统在电气自动化控制系统的应用
总体而言，信息时代背景下，包括控制技术、自动化技 安全性[J].工程技术：全文版，2016（5）：00213.
术在内的科学技术取得飞速进步，对各个领域产成了巨大
要要要要要要要要要要要要要要要要要要要要要要要
基金项目院陕西国防工业职业技术学院 2017 年院级科研项目（项 目编号：Gfy17—04，项目名称： “一种用于自准直仪的 测量平台设计”）。
作者简介院吴呼玲（1979-），女，陕西临潼人，讲师，硕士，主要从事 机械产品检验检测、误差理论与数据处理、测量仪器操 作与维护等方面的教学和研究工作。
[1]虞正平，范然，孙攀.电气控制系统中的自动化设计阐述[J]. 科技创新与应用，2016（14）：165.
[2]吴宝唤.试论电气自动化控制系统的设计思想[J].工程技 术：引文版，2016（10）：00277.
[3]冯岩.电气自动化控制系统及设计探讨[J].工 业 c，2016 （9）：00089.
[6]胡强.电气自动化控制系统的设计和应用[J].工业 b，2016

自准直法实验报告

一、实验目的1. 理解自准直仪的工作原理和测量方法。

2. 掌握使用自准直仪进行角度测量的基本操作。

3. 通过实验验证自准直法在角度测量中的准确性和可靠性。

二、实验原理自准直法是一种利用自准直仪进行角度测量的方法。

自准直仪由物镜、目镜、分划板和光源组成，其工作原理是利用物镜和目镜的共轭成像特性，使得通过物镜的光线经过一系列反射和折射后，能够在目镜中形成一个清晰的像。

通过观察这个像的位置，可以精确测量出被测角度。

三、实验仪器与设备1. 自准直仪2. 水平仪3. 测量尺4. 三脚架5. 毫米尺四、实验步骤1. 安装仪器：将自准直仪固定在三脚架上，确保其稳定。

2. 调整仪器：使用水平仪调整自准直仪，使其与水平面平行。

3. 测量基准线：使用毫米尺测量基准线的长度，记录数据。

4. 测量角度：将自准直仪对准基准线的一端，调整目镜，使基准线的像清晰可见。

5. 记录数据：读取自准直仪上的角度值，记录下来。

6. 重复测量：多次重复上述步骤，记录多次测量结果。

7. 计算平均值：将多次测量结果求平均值，作为最终测量结果。

五、实验数据与分析1. 实验数据：| 测量次数 | 角度值（°） || -------- | ---------- || 1 | 5.1 || 2 | 5.2 || 3 | 5.0 || 4 | 5.3 || 5 | 5.2 |平均值：5.16°2. 数据分析：通过多次测量，我们可以看到实验数据的波动范围较小，说明自准直法在角度测量中具有较高的准确性和可靠性。

实验结果与理论值相符，验证了自准直法的有效性。

六、实验结论1. 自准直法是一种准确、可靠的角度测量方法。

2. 使用自准直仪进行角度测量时，需要确保仪器的稳定性，并正确调整仪器。

3. 多次测量并求平均值可以提高测量结果的准确性。

七、实验注意事项1. 在进行实验前，应仔细阅读自准直仪的使用说明书，了解仪器的操作方法和注意事项。

2. 在调整仪器时，应轻柔操作，避免损坏仪器。

HC1401A型 双向精密自准直仪(6m)

HC1401A型双向精密自准直仪（6m）设备概述：HC1401A型双向精密自准直仪（6m）是一种高精度测角用的精密光学仪器。

它广泛用于测量导轨的直线性、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。

该仪器主要用于小角度的精密测量，如多面棱体的检定。

也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置。

在精密测量和仪器检定中还可作非接触式定位，又可作自动测量。

该仪器具有安装、使用方便等特点，是精密机械、仪器制造及有关科研、计量部门必不可少的检测仪器。

设备用途：该仪器是一种应用光学自准直成象测微原理的高精度测角仪器，它利用光学自准直法，把角度量变成线值量，由微型线位移光栅传感器测出线值变化量，间接地把角度变化量测出来。

它广泛用于小角度的精密测量。

如：配合多面棱体用来检验各种分度圆（多点分度台、光学分度台、转台、测角仪等）的分度误差；测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。

因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。

可广泛应用于各级计量单位、研究所、大学试验室、及大厂计量室和车间加工现场，对机床、仪器的精密导轨和精密平板作运动直线轴和平直度测量，以角度仪器和器具的角值精度测定。

使用环境：1．环境要求：本仪器为精密计量仪器，测量精度直接与环境条件有关，为此使用本仪器应在环境整洁、离震源较远、恒温达20℃±1℃的工作环境内进行，当加工现场测量时，也适当注意上述要求。

2．操作注意事项：仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。

仪器的二维测微器，供用户在观察时使用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
图2-4 阿贝型光学系统 1-物镜；2-分划板；3-棱镜；4-光源；5-反射镜
若平面反射镜对光轴产生微小转角α ，则十字线像将 发生偏离，偏离量可从刻度尺上读出。
10
三、双分划板型自准直仪
（一）光路原理
如图2—5所示，
（二）双分划板型系统特点
优 点: 是视场不被遮挡，刻线可位于视场中央；目镜焦 距短，可获得较大的放大倍率。另外目镜和光源可互换位置， 给使用带来方便。
二、自准直光管原理
图2—2为自准直光管的工作原理:
2
图2-2 自准直光管的工作原理
十字线与其倒像之间将错开距离t为：
t f tan 2
t---称为偏离量 当α很小时，
t 2 f
3
三、自准仪的测微原理
应用自准直光管的工作原理，再加上测微机构而设计制 造的计量仪器，被称之为自准直仪。
只要用自准直仪的测微机构测出上式中距离t,就可得 出反射镜的角度变化值。这就是自准直仪测量微小角度的基 本原理。
当十字线像偏离刻度“10”时，如图2—7（b）,可转 动测微鼓轮13，使长刻线再次夹在十字线象的正中如图 2—7（c）。长刻线移动的距离，即十字线象的偏离量。
18
二、仪器基本结构
（一）外形结构 图2—8为平直度检
查仪的外形图。
由图可知，从外形仪器分为两个部分。
19
（二）内部结构
图2—9为仪器的结构示意图。
HYQ—03型自准直仪常称平直度检查仪，是 国产自准直仪中应用较多的一种（以下称平直度检 查仪）。
一、仪器光学系统
（一）光路原理
如图2—6所示
思考：该平直度检查仪的光学系统是属于哪种基本光路?
13
图2-6 平直度检查仪光学系统
1-光源；2-滤光片；3-分划板；4-立方直角棱镜； 5、6-反射镜；7-物镜；8-体外反射镜；9-固定分划板； 10-活动分划板； 11-目镜； 12-测微螺杆；13-测微鼓轮
14
求偏离量t:
见图2—7 当反射镜8严格垂直于光轴时，十字线成像在固定分划 板9的正中央，对称于字标“10”，目镜视场如图2—7(a)所 示。若反射镜8对光轴有一微小倾角α ，则十字线像将偏离 字标“10”，如图2—7（b）所示，偏离量t由自准直原理 可得
t f物 tan 2 2 f物
15
图2-7 平直度检查仪目镜视场
16
（二）测微原理
仪器的f物为400mm，测微螺杆12的螺距和固定分划 板9上刻线的分度间隔都是0.4mm，即测微螺杆每转一圈， 活动分划板10上的长刻线在固定分划板9的刻度上移动一 格，其对应的反射镜的倾角α为：
t
0.41弧度2 f物 2 400 2000
17
和测微螺杆12同轴相连的测微鼓轮13上有100格圆周 刻度，每格代表反射镜的倾角α为0.005/1000弧度。
6
图2－3 高斯型光学系统
1-反射镜；2-物镜；3-分划板； 4-光源；5-分光镜；6-目镜
7
（二）高斯型系统特点
优 点：高斯型系统是目镜视场不受遮挡，且分划板上 的刻划位于视场正中，观察方便。
缺 点：是亮度损失大，因而自准直像较暗；另外，为安 置分光镜，目镜焦距较长，因而无法获得较大的放大倍数。
高斯型主要应用于普通光学自准直仪的光学系统。
8
二、阿贝型自准直仪
（一）光路原理 见图2—4
（二）阿贝型系统特点
优 点：是光强度大，亮度损失只有10-15% 缺 点：是它的视场被胶合棱镜遮挡了一半，又因光管 出射光和反射光的方向不同，当反射镜和物镜间的距离超过 一定数值后，反射光线就不能进入物镜成像，所以仪器工作 距离较短。阿贝型应用于光学计的光学系统。
10、11-体内反射镜；12-物镜；13-体外反射镜
21
图2-10 体外反射镜结构
1--反射镜； 2--可动板； 3--压圈； 4--反射镜座； 5--球头螺钉； 6--调节螺钉
（共三个）
22
三、仪器的操作与使用
（一）操作过程
1、将仪器主体放置在被测件的一端或被测件以外稳固 的基础上，反射镜座放在被测件上，并且要与仪器主体在同 一水平面内；
图中1~4组成了测微目镜部件，测量前可松开定位螺钉 5，由于两锥孔在圆周上互成90o ，可使整个目镜头就可精 确地转过90o。
（三）体外反射镜结构 体外反射镜是仪器的重要组成部分。 如图2—10所示 调整三个调节螺钉6将反射镜调整到严格垂直于镜座面
的位置上。
20
图2-9 平直度检查仪结构
1-测微鼓轮；2-活动分划板；3-目镜；4-固定分划板；5-定位螺钉； 6-十字线分划板（带保护玻璃）；7-滤光片；8-光源；9-立方直角棱镜；
2、接通电源后，将反射镜座靠近自准直仪的主体，使 反射镜正对物镜，使十字线像出现在目镜视场的正中或附近；
3、仔细地沿测量方向移动反射镜座，在各预定测量位 置上读数，并进行数据处理。
23
（二）注意事项
1、当体外反射镜安放在桥板上时，仪器的线性分度值与桥板长度有关
仪器用途:
自准直仪是一种光学测角仪器它是利用光学自准 直原理来观测目标位置的变化，广泛应用于直线度和 平面度的测量。
它和多面棱体配合可以检测分度机构的分度误差； 此外，还可测量零部件的垂直度、平行度等。
1
第一节 自准直测量原理
一、平行光管原理
如图2—1所示:
当位于物镜焦面上的分 划板被光源照亮后，从分划 板上发出的光，经过物镜后， 即形成平行光，这样的光学 系统结构，就叫做平行光管。
4
第二节 自准直仪的三种基本光学系统
自准直仪通常由三部分组成:
1.体外反射镜 2.物镜光管部件 3.测微目镜部件 由于分划板和各个光学元件的位置、结构不同，自 准直仪有以下三种基本光路。
5
一、高斯型自准直仪
（一）光路原理 如图2—3所示， 如果反射镜严格与光轴垂直，则十字线在分划板上所 成的像与原来的十字线完全重合。若反射镜有一微小转角 α ，则十字线 的像将偏离原来的十字线，其偏离量的大小 可 从测微目镜6中读出。
缺 点: 是结构比较复杂，亮度损失较大（介于前两者之 间）。
11
图2-5 双分划板型光学系统 1-物镜；2-指示分划板；3-立方直角棱镜；4-刻度分划板
若平面反射镜对光轴有偏转，将引起自准直像偏离十字 线，由测微机构测出其偏离量，即可得出反射镜对光轴的偏 转角。
12
第三节 HYQ—03型自准直仪
