研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。
仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。
本仪器特别适合与生产现场。
1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。
1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。
2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。
常用测量机器人型号及参数测量机器人型号1：SRX测量机器人仪器介绍：索佳超级测量机器人可实现对目标的快速判别、锁定、跟踪、自动照准和高精度测量，可以在大范围内实施高效的遥控测量。
使您在遥控测量操作中的那些烦恼成为历史。
该系统由索佳新一代全站仪SRX和索佳超级目标捕捉系统组成。
系统特点：索佳超级测量机器人可实现对目标的快速判别、锁定、跟踪、自动照准和高精度测量，可以在大范围内实施高效的遥控测量。
使您在遥控测量操作中的那些烦恼成为历史。
该系统由索佳新一代全站仪SRX和索佳超级目标捕捉系统组成。
超级目标捕捉系统由镜站端可发射扇形光束的RC遥控器和测站端SRX系列全站仪上的光束探测器组成；光束探测器能敏锐地感知RC遥控器所发出的瞬间光信号，并驱动全站仪快速地指向目标，对目标进行精确照准和测量。
系统内置智能方向传感器可以判别和锁定指定目标，实现对目标的智能跟踪。
超级目标捕捉系统驱动全站仪快速照准棱镜所在方位，并对目标实施高精度的自动照准和测量。
超级目标捕捉系统能够驱动全站仪自动照准和锁定目标棱镜，测量过程中移动棱镜时即使出现影响目标通视的障碍物（如建筑、树木、汽车等物体），仪器也能锁定目标棱镜，确保测量工作的正确进行。
在地形复杂的条件下作业时，测量人员只须注意脚下的路面，而不必太在意棱镜的姿态。
即使目标棱镜暂时失锁，只须在镜站方发出搜索指令，仪器便可快速地重新锁定目标。
即使镜站附近有其他反射棱镜也不会产生误测，超级目标捕捉系统会驱动全站仪锁定和照准正确的棱镜。
技术性能参数：测量机器人型号2：GPT-9000A彩屏 WinCE测量机器人仪器介绍：彩屏 WinCE测量机器人采用最安全的1级激光，无棱镜测距达2000m，再一次打破了无棱镜测距的极限。
系统特点:■ 采用最安全的1级激光，无棱镜测距达2000m，再一次打破了无棱镜测距的极限■ 配备自动追踪，自动照准功能和Windows CE操作系统；跟踪速度达15°/秒，可以用于几乎所有的测量领域■ 红色激光指向：装有红色、极小光点激光指示器，轻松可知被测点位置，方便用户定向或放样作业■ XTRAC 棱镜跟踪技术：●瞬间重捕跟踪锁定技术●拓普康第三代快速锁定技术●快速锁定技术和IR通讯技术的完美结合■ 高级系统设计：仪器端和反光镜端均为无线连接●Windows CE操作系统●彩色触摸屏幕●新型、超快速伺服马达驱动■ 内置无线电通讯系统：●内置2.4GHz SpSp无线电通讯系统●集成在仪器的侧面板中●可选配用于FC-200 的RS－１电台模块■ 新型的FC-200野外控制器：●内置蓝牙无线通讯模块●Inetl XScale520MHz CPU ●Windows CE操作系统●彩色触摸屏幕●可选配RS-1电台模块■ 真正无线连接的系统：●GPT-9000A测量机器人●FC-200野外控制器●RS －１电台模块●轻便的360°棱镜●功能强大的TopSURV 软件技术性能参数：测量机器人型号3：GTS-900A测量机器人产品特点：彩屏 WinCE测量机器人您工作中最佳助手,配备自动追踪，自动照准功能和Windows CE操作系统，跟踪速度达15°/秒；可以用于几乎所有的测量领域。

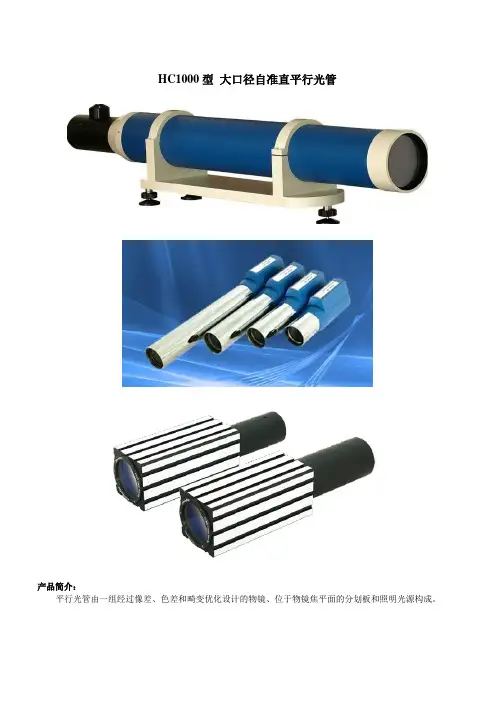

HC1000型大口径自准直平行光管产品简介：平行光管由一组经过像差、色差和畸变优化设计的物镜、位于物镜焦平面的分划板和照明光源构成。
本机采用了专门设计的大口径长焦距消色差物镜设计，焦距覆盖了1米、1.5米和1.9米三种规格，图像传感器则选用了多种高分辨率探测器，最大可选靶面可覆盖36mm×24mm像方视场，结合专门设计的测量软件，适用于多种光学测量应用。
适用范围：本机适合于要求极高测量精度的应用场合，如航空航天、高精度光学系统装配等，同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。
应用场合：1、实验室基准角度器具;2、精密旋转台检测;3、航空航天;4、光学产品装配及调整;5、精密机械安装定位;6、计量机构;7、机械产品直线度、平面度、垂直度、平行度等精度保障;8、物理及光学实验室;性能特点：●大口径长焦距物镜;●超大靶面高分辨率图像传感器;●支持用户自定义配置;●集成测量分划板的实时视频影像;●全数字信号处理;●丰富的测量配附件及软件;技术指标：标准配置：1、主机2、反射镜3、电源4、随机文件可选附件：1、二维可调底座二维调整底座与本自准直仪配合使用，可在水平和俯仰独立大范围精密调整，并提供标准三脚架安装接口。
²配合本系列准直仪使用²中心高度：105mm²调整范围：水平和垂直各±3°²安装孔：2³φ8mm + 1个1/4安装孔²提供三脚架接口²底座尺寸：164mm(L) X 111mm(W)·配合全系列准直仪使用·中心高：82.5mm·底座尺寸：130(L)³90(W) mm·安装孔：无·角度调整范围：水平及垂直各±3°2、专用三脚架专用三脚架专为本自准直仪系列产品设计，具有稳定度高，调整范围大的特点，可配合全系列自准直仪产品使用。
目录一、概述 ............................................................................................ ‐ 1 ‐二、技术参数 .................................................................................... ‐ 1 ‐三、测量原理 .................................................................................... ‐ 1 ‐四、整机、部件及内容 ..................................................................... ‐ 2 ‐【4.1】仪器整机 ................................................................................ ‐ 2 ‐ 【4.2】显示部分 ................................................................................ ‐ 3 ‐ 【4.3】键盘部分 ................................................................................ ‐ 3 ‐五、测量前的准备 ............................................................................. ‐ 4 ‐【5.1】仪器准备 ................................................................................ ‐ 4 ‐ 【5.2】探头的选择 ............................................................................ ‐ 4 ‐ 【5.3】被测物体表面的处理技术 .................................................... ‐ 4 ‐六、仪器的功能应用 ......................................................................... ‐ 5 ‐【6.1】开机 ........................................................................................ ‐ 5 ‐ 【6.2】校准 ........................................................................................ ‐ 5 ‐ 【6.3】测量 ........................................................................................ ‐ 6 ‐ 【6.4】二次校准 .............................................................................. ‐ 10 ‐ 【6.5】声速设置 ................................................................................ ‐ 7 ‐ 【6.6】精度和制式 .......................................................................... ‐ 10 ‐ 【6.7】功能设定 .............................................................................. ‐ 11 ‐七、测量应用技术 ........................................................................... ‐ 13 ‐【7.1】测量方法 .............................................................................. ‐ 13 ‐ 【7.2】管壁测量法 .......................................................................... ‐ 13 ‐八、维护及注意事项 ....................................................................... ‐ 13 ‐【8.1】电源检查 .............................................................................. ‐ 13 ‐ 【8.2】注意事项 .............................................................................. ‐ 13 ‐南北潮商城 ｜ ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ一、概述德光DC-1000C智能型超声波测厚仪，采用微处理器技术，利用超声波测量原理，可以对金属及其他多种材料的厚度、声速进行测量。
二维光电自准直仪操作手册鞍山光准科技有限公司鞍山光准科技有限公司二维光电自准直仪操作手册目录1保修及有限责任 (1)维护 (1)功能和损坏的责任 (1)附件 (1)安全说明 (1)2设计用途 (2)3功能描述 (3)3.1二维光电自准直仪简介 (3)3.1.1自准直原理 (3)3.1.2主要技术指标 (4)3.1.3自准直仪主要功能 (5)3.1.4自准直仪主要特点 (5)3.2部件描述 (6)3.2.1自准直测头 (6)3.2.2网络连接线和电源箱 (6)3.2.3电脑 (7)3.2.4二维摆角调整底座 (7)3.2.5反射镜 (7)3.2.6激光找像器 (7)4软件介绍 (8)4.1整体界面 (8)4.1.1控制区 (8)4.1.2 显示区 (9)4.2菜单栏 (10)5操作 (13)5.1单位 (13)5.2标定 (13)5.3绝对测量与相对测量 (14)5.4有效位数设置 (14)5.5实时采集和单帧采集 (15)5.6自动测量和手动测量 (16)5.7动态测量和单次测量 (16)5.8数据的保存和查看 (17)5.9量程扩展 (17)5.10刻度显示 (18)5.11公差显示 (18)6测量 (20)6.1直线度测量 (20)6.1.1准备 (20)6.1.2输入 (20)6.1.3采样 (21)6.1.4查看结果 (22)6.1.5生成word (24)6.2平面度测量 (25)6.2.1网格布点法平面度测量 (25)6.2.2对角线布点法平面度测量 (30)6.3平行度测量介绍 (34)6.4垂直度测量介绍 (34)7附录： (35)1保修及有限责任维护该光电自准直仪在更改或维护时只能使用鞍山光准科技有限公司提供的原装部件，并且只能由鞍山光准科技有限公司明确授权的人员进行。
功能和损坏的责任该光电自准直仪如因维护不当或者由非鞍山光准科技有限公司明确授权的人员进行更改导致的仪器不能正常运行，或得不到精确结果，鞍山光准科技有限公司不承担任何责任。
准直仪的工作原理准直仪是一种常见的测量仪器，广泛用于建筑、工程、制造等领域。
它基于光的传播和反射原理，实现了高精度、高准确性的测量。
下面，我将以从简到繁、由浅入深的方式，详细介绍准直仪的工作原理。
1. 什么是准直仪？准直仪是一种测量仪器，它通过发出一束光线，并测量光线的传播、反射和偏折情况，来实现测量目标物体的空间位置或线条的方向。
准直仪通常由光源、准直系统、接收系统以及测量显示系统组成。
2. 光的传播和反射原理在了解准直仪的工作原理之前，我们需要简单了解一下光的传播和反射原理。
光是一种电磁波，具有波动性和粒子性。
当光线从一个介质传播到另一个介质时，会发生折射和反射。
3. 准直仪的准直系统准直仪的准直系统是实现准直仪测量功能的关键部件。
它通常由一个光源和一个准直器组成。
光源可以是激光或LED等发光器件，通过发出一束光线来进行测量。
准直器则是将发出的光线调整为平行光束的光学元件。
4. 光线的传播和接收准直仪中的准直器发出的光线经过进一步调整，使其形成平行光束。
这些平行光束通过被测目标物体反射或传播，然后再经过接收系统接收。
接收系统通常由光电二极管或其他光敏元件组成，可以将光信号转化为电信号。
5. 精确测量与数据显示通过接收系统接收到的光信号可以用来进行测量，准直仪通常会将测量结果显示在仪器的显示屏上。
这些测量结果可以是物体的坐标位置、线条的方向等。
准直仪还可以通过内置的算法，对测量结果进行处理和分析，从而提供更多的相关信息。
6. 观点和理解准直仪作为一种测量仪器，具有高精度、高准确性的特点，在建筑、工程、制造等领域扮演着重要的角色。
它的工作原理基于光的传播和反射原理，通过发出光线、调整光线的平行度以及接收和处理光信号，实现了对目标物体位置和方向的精确测量。
对于准直仪的工作原理，我们需要注意以下几点：- 光的传播和反射原理是准直仪工作的基础。
- 准直仪的准直系统是实现测量功能的关键部件，它包括光源和准直器。
HC1000型高精度双轴光电自准直仪
产品简介：
HC1000型高精度双轴光电自准直仪采用光学自准直原理设计，结合半导体发光元件及线扫描CCD成像技术，通过内部嵌入式处理器进行高速实时信号处理，可同时对大范围二维角度独立进行精密测量；全系列准直仪产品均采用了专利电子目镜技术，去除了传统目镜瞄准结构，找
准直观且方便，配合专用激光找准附件，可进行最长达25
米的测量距离。
本机结合了我公司电子目镜专利技术、高分辨率图像
传感技术和高速嵌入式数字图像处理技术，可同时对两个
方向的角度进行测量，提供最高0.2角秒的测量精度和最高
1KHz的动态频响。
本机由高精度电子读数头、物镜管、可调底座、反光镜、显示控制器（或PC机）、激光快速找准器等构成。
运
行于显示控制器的测量软件可显示大视野的电子目镜及测
量数据，并可将数据保存为Excel兼容格式；激光快速找准器用于快速找准和调整，采用LVDS接口的型号可提供高速测量的同时，电缆连接长度可达到30米。
用户可通过选配其它测量配附件及测量软件完成动态测量应用，包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。
是精密机械制造、光学加工、航空航天、计量实验室理想的角度测量仪器。
本机采用模块化设计，由高精度光电读数头、准直光管和显示控制单元组成；根据接口的不同，系列产品可分为两大类，一类是USB 2.0高速总线接口，符合即插即用规范，兼顾了便携性和测量精度，非常适合于现场检测；另一类则通过专用PCI插卡和计算机连接，适合于抗干扰要求较高的工业现场和实验室使用，可以适配最长为30米的通讯线缆。
每一台出厂的HC1000型高精度双轴光电自准直仪均经过独立的装配和调校，校准参数保存于光电读数头内，以保证每一个产品的质量和精度，通过选配相应的机械、光学附件及应用测量软件模块，本机可广泛地用于工业生产、装配、质量检测、计量、科研等各种测量领域。
适用范围：
本机适合于要求极高测量精度的应用场合，如航空航天、高精度光学系统装配等，同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。
应用场合：
1、实验室基准角度器具;
2、精密旋转台检测;
3、航空航天;
4、光学产品装配及调整;
5、精密机械安装定位;
6、计量机构;
7、机械产品直线度、平面度、垂直度、平行度等精度保障;
8、物理及光学实验室;
性能特点：
•X、Y双轴同时检测，无关联性；
•无盲区；
•电子目镜技术，找准迅速；
•科学级高分辨率线扫描CCD成像技术；
•高达上万小时寿命的半导体发光组件；
•自动测量软件及多种配附件系统；
•选配的各种专用测量软件模块；
•机械工业质量保障（直线度、平面度、平行度、垂直度、旋转不确定度等检测）；
•安装、定位角度测量；
•高精度光学角度测量（棱镜、平晶、反射镜角度及平行度检测等）；
•二维旋转精度测量；
•在线角度测量及监测；
软件功能：
⏹数据格式兼容Excel软件;
⏹直线度测量软件;
⏹平面度测量软件;
⏹垂直度、平行度测量软件;
⏹转台测量分析软件;
⏹定制测量软件;
全视场电子目镜显示及可控的公差带
两种显示模式和多种显示单位
标准配置：
1、主机
2、反射镜
3、电源
4、随机文件
可选附件：
1、二维可调底座
二维调整底座与本自准直仪配合使用，可在水平和俯仰独立大范围精密调整，并提供标准三脚架安装接口。
·配合本系列准直仪使用
·中心高度：105mm
·调整范围：水平和垂直各±3°
·安装孔：2×φ8mm + 1个1/4安装孔
·提供三脚架接口
·底座尺寸：164mm(L) X 111mm(W)
·配合全系列准直仪使用
·中心高：82.5mm
·底座尺寸：130(L)×90(W) mm
·安装孔：无
·角度调整范围：水平及垂直各±3°
2、专用三脚架
专用三脚架专为本自准直仪系列产品设计，具有稳定度高，调整范围大的特点，可配合全系列自准直仪产品使用。
·调整范围：712mm-1500mm
·自重：3.30kg
·承重：8kg
3、专用角锥棱镜
角锥棱镜适用于全系列光电自准直仪，由于角锥棱镜的特点，可配合自准直仪快速建立光轴参考基准，完成对光轴上其它光学元件的安装校准和检测。
·l 3”回像精度；
·l 60mm有效口径；
4、直角转换镜
直角转像镜用于光轴在一个方向的90°旋转，配合自准直仪系列产品使用，可用于垂直度、平行度测量应用及光学检测用途。
·l 40mm有效口径；
·l 15角秒转像精度；
5、高精度精密旋转台
·台面尺寸：Ø100mm；
·高度：88mm；
·具有三点式调平结构；
·旋转轴可锁紧；
6、无线遥控器
7、高精度微调转台
·工作台面直径：Ф125mm
·高度：75mm
·回转精度：2”
8、二维可调反光镜
·配合全系列准直仪使用
·中心高：105mm
·有效口径：Ф100mm
·平整度：优于λ/8（λ=630nm）
·水平和俯仰各6°调整范围；
9、金属多面棱体
正多面棱体是一种高精度角度标准器具。
它主要用于检定光学分度头、分度台、测角仪等圆分度仪器的分度误差，在高精度的机械加工中或测量中也可以作为角度的定位基准。
随着圆分度技术的发展，正多面棱体已从单一的偶数面（如12、24面等），发展到具有综合功能的奇数面（如17、23面等），前者的工作角为整度数，它用于检定圆分度器具轴系的大周期误差，还可以进行对径测量；而后者的工作角为非整度数，它可以综合检定圆分度器具
轴系的大周期误差和测微器的小周期误差，能较正确地确定圆分度器具的不确定度。
用户可根据工作需要，从4面
回转中心孔径：φ25mm
材料： GCr15
硬度： HRC62—65
工作面平面度： 0级：0.03um；1级：0.05um；2级：0.1um
工作面对基准面的垂直度： 0级：5″；1级：10″；2级：20″
工作面表面粗糙度： Ra≤0.025um
上表面与基准面平行度：2um
工作角偏差： 0级：±1″ 1级：±2″ 2级：±5″
工作角测量不确定度： 0级：0.2″ 1级：0.5″ 2级：1.0″
工作面有效工作面积： S≥φ15mm的圆面积
10、激光快速找准器（自准直仪长距离检测）
激光找准器，辅助自准直仪长距离找像
·找准精度：100”
·供电：+5V直流
11、高精度升降台
·台面尺寸：200(L)×120(W) mm
·行程：100mm
·分辨率：0.01mm
·负载：10KG
12、标准反光镜
·配合全系列准直仪使用
·中心高：42mm、82mm、107mm
·有效口径：Ф55mm
·安装孔：3×Ф4mm
·平整度：优于λ/8（λ=630nm）
13、反光镜磁性底座
·尺寸：80mm(L)×80mm(W) ×22mm（H）
·安装孔：3个（附带磁性吸附开关）
14、基准反光镜
·配合全系列准直仪使用
·中心高：40mm
·有效口径：Ф55mm
·平整度：优于λ/8（λ=630nm）
15、基准反光镜底座
·高度：25mm
·尺寸：80(L)×80(W) mm
16、高精度稳定台
·台面尺寸：500(L)×250(W) mm
·台面平面度：00级
·调整范围：15mm
17、多轴倾斜平台
·台面尺寸：148(L)×90(W) mm×40mm（H）·角度调整范围：水平及垂直各±3°
18、标准检测桥板
·跨距：200mm
·中心高：68mm。
