继电器基础知识

二、触点
�时间参数：
二、触点
�动作、释放时间表示继电器响应的快慢， 可推算出继电器的最高切换频率，一般为 动作时间和释放时间总和的10倍以上。
二、触点
�回跳时间表示触点闭合瞬间，触点接通、 断开周期的时间，类似球落到地面过程 中，第一次接触地面到平稳的停在地面上 的时间。
回跳对继电器的电寿命影响较大，一 般对于同一款继电器，回跳时间长的产品 早期失效的概率大于回跳时间短的产品， 因为回跳过程中触点断开的距离很小，触 点间的电弧对触点损伤较为剧烈。
�介质耐压：指在规定时间内，在互不相 连的导电部分之间施加一定电压时，漏电 流小于规定值时的电压值。
四、性能
�环境温度：继电器可正常使用的环境温 度，一般以温度范围表示。 一般继电器中 漆包线的耐温最差，因此可用下式推算：
环境温度=绝缘系统最高工作温度-线圈 温升
F级绝缘系统最高工作温度：155℃ H级绝缘系统最高工作温度：180℃ B级绝缘系统最高工作温度：135℃
尽可能的避免仪 表和导线电阻对测 量值的影响。
二、触点
�机械清洁 当触点闭合时，金属表面会相互碰撞
数次，导致有效触点范围内的弹性变形以 及薄层的机械损坏。
二、触点
�电子清洁 导电不良的氧化层也会在以下因素下而
被破坏： 1)电压（烧结） 2)电流（触点加热） 3)高温（电弧产生的高温）
注意灰尘、皮屑等颗粒异物难于通过触 点自身的清洁作用去除，因此要严格控制颗 粒异物污染。
RT I (防尘、不防水)
防焊剂型 Flux proofed
RT II
(可防未触及底座的液体)
塑封型 Wash tight
RT III (短时间防水)
密封型 Sealed或Hermetically

事故。 • 漏电保护：当电流泄漏到接地路径时立即动作，防止触电危险，保障人身安全。
7/11
工业自动化控制
• 机械设备启停：通过四角继电器实现对机械设备的远程启动与停止，提高操作效率和安全性。 • 信号转换放大：利用四角继电器将微弱信号转换并放大，确保在复杂工业环境中信号传输的
稳定性和准确性。 • 系统协调运作：四角继电器在多个子系统间建立联系，协调不同设备间的同步运行，优化整
• 定期维护：建议定期对继电器及其连接线路进行检查和清洁，以预防接触不良或腐蚀等问题， 保证继电器的稳定Leabharlann 行和延长使用寿命。10/11
Thank you!
个生产流程的协同工作。
8/11
四角继电器的选型与安装
选型要点
• 负载电流与电压：选择四角继电器时，需确保其额定电流和电压高于实际应用中可能出现的 最大值，以保证稳定可靠的工作状态。
• 环境温度与湿度：考虑安装环境的温湿度变化，选取能在极端条件下正常工作的继电器型号， 避免因环境因素导致性能下降或损坏。
• 外壳与接线端子：外壳提供保护和固定作用，接线端子用于连接外部电路，保证继电器与外 部电路的可靠连接。
5/11
工作原理概述
• 电磁吸引力的产生：当电流通过线圈时，产生的磁场会吸引铁芯，导致触点闭合，实现电路 的导通。
• 触点的开闭动作：触点通过磁场的吸引力实现闭合，断电时磁场消失，触点在弹簧作用下迅 速打开，切断电路。
• 自动调节与转换：继电器能够根据预设条件自动切换电路状态，用于电路的保护、自动化控 制和信号转换等多种场合。
3/11
继电器分类
• 按工作原理分：电磁吸合原理为核心，通过电流产生磁场，吸引铁芯使触点动作，实现电路 的通断控制。

交流电磁继电器
控制电流为交流的电磁继电器。按线圈电 源频率高低一般分50Hz、400HZ二种。 磁保持继电器（双稳态继电器）
利用永久磁铁或具有很高剩磁特性的零件， 使电磁继电器的衔铁在其线圈断电后仍能保持 在线圈通电时的位置上的继电器。
按外形尺寸分类
名
称
代 号
定
义
微型继电 器
W
最长边尺寸不大于10mm的继电器
Ra=R0[1+(Ta-20)]
式中：Ta为环境温度（℃）
为电阻温度系数（铜导线的温度系数是0.004/℃）
接触电阻的测量
测量动断触点接触电阻时继电器处 于不激励状态；测量动合触点接触电阻 时继电器处于额定激励状态。接触电阻 的测量一般采用电压-电流法（四端法）。 测量时，加到触点上的负载应符合产品 标准的规定。
时间参数的测量
时间参数的测量电路如图示所示， 也可以用其他合适的电子仪器、仪表代 替，但触点负载应为阻性，测动作、释 放及回跳时间用10mA × 6v(阻性负载)， 测稳定时间负载为50μA × 50mV（阻 性负载）。仪器的分辩率为1μS。
（四）电磁继电器生产工艺简介
生产工艺流程 装配生产线 工装夹具 检验测试仪器
接触时差（不同时）
对于具有多组转换的继电器，最慢触点 的动作时间与最快触点的动作时间的差值。
动合触点（常开触点） 继电器处于动作状态时闭合，处于释
放状态时断开的一种触点。 动断触点（常闭触点）
继电器处于动作状态时断开，处于释 放状态时闭合的一种触点。 动触点
固定在动簧片上的触点，随衔铁运动 而移动。 静触点
动作（吸合）时间
处于释放状态（初始状态）的继电器， 在规定的条件下，从施加输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔（不含吸合回跳时间）。

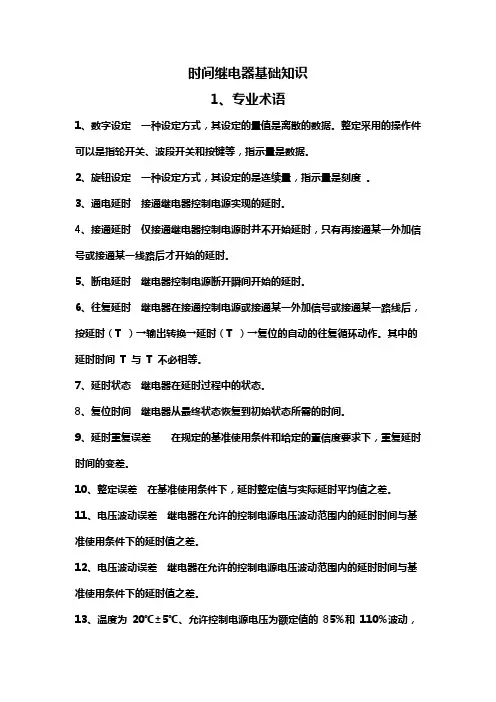

时间继电器基础知识1、专业术语1、数字设定一种设定方式，其设定的量值是离散的数据。

整定采用的操作件可以是指轮开关、波段开关和按键等，指示量是数据。

2、旋钮设定一种设定方式，其设定的是连续量，指示量是刻度。

3、通电延时接通继电器控制电源实现的延时。

4、接通延时仅接通继电器控制电源时并不开始延时，只有再接通某一外加信号或接通某一线路后才开始的延时。

5、断电延时继电器控制电源断开瞬间开始的延时。

6、往复延时继电器在接通控制电源或接通某一外加信号或接通某一路线后，按延时（T ）→输出转换→延时（T ）→复位的自动的往复循环动作。

其中的延时时间T 与T 不必相等。

7、延时状态继电器在延时过程中的状态。

8、复位时间继电器从最终状态恢复到初始状态所需的时间。

9、延时重复误差在规定的基准使用条件和给定的置信度要求下，重复延时时间的变差。

10、整定误差在基准使用条件下，延时整定值与实际延时平均值之差。

11、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。

12、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。

13、温度为20℃±5℃、允许控制电源电压为额定值的85%和110%波动，正常工作。

14、振动继电器按GB/T 2423.10 规定的要求安装在振动台上，振动方向为上下、左右、前后三个方向，每一个方位持续振动时间为10 min，共30 min，其中包括：a）继电器输入端施加额定电源电压，使执行继电器处于吸合状态，三个方位各5 min；b）继电器不加控制电源电压，延时常闭触头通额定工作电流，三个方位各5 min。

15、冲击继电器按GB/T 2423.5规定的要求安装在冲击机上，冲击方向为上下、左右、前后六个方向，各冲击6次，其中包括：a）继电器不施加额定控制电源电压，延时常闭触头通额定工作电流，六个方向各3 次，共18 次；b）进行工作状态下的冲击试验时，对继电器施加额定控制电源电压，并使执行继电器处于吸合状方向各3次，共18次。
