室内平面布置图分析

07 1 1) 空间分为总经理室、设计部、市场部、财务部、接待区、员工食堂等功能空间。

2) 使用CAD 绘制平面布置图、立面图，并在设计图中标出所有相关尺寸、所选材料、施工工艺。

用3D 制作效果图。

3) 空间布局合理、功能流线顺畅，尺度适宜、层次清晰、制图规范。

4) 图幅：A3 喷绘，5) 附2000 字的设计构思说明。

2 1）使用CAD 绘制平面布置图，并在设计图中标出所有相关尺寸、所选材料、施工工艺。

2）进行画室内绘图桌椅的设计，附三视图、效果图。

3）图幅：A3 喷绘4）附2000 字的设计构思说明。

3 1）空间尺寸4×6m，6 人一室。

2）使用CAD 绘制平面布置图、立面图，并在设计图中标出所有相关尺寸、所选材料、施工工艺。

用3D 制作效果图。

3）空间布局合理、功能流线顺畅，尺度适宜、层次清晰、制图规范。

4）图幅：A3 喷绘，5）附2000 字的设计构思说明。

4 1）构思新颖、室内空间布置要有特色。

2）空间自定，总面积150 平方左右。

3）使用CAD 绘制平面布置图、立面图，并在设计图中标出所有相关尺寸、所选材料、施工工艺。

手绘或电脑效果图。

4）空间布局合理、功能流线顺畅，尺度适宜、层次清晰、制图规范。

5）图幅：A3 喷绘，6) 附2000 字的设计构思说明。

5 1）橱窗风格符合品牌形象和品牌定位2）绘制CAD 施工图，手绘或电脑效果图。

3）图幅：A3 喷绘，4）附2000 字的设计构思说明。

6 1）为某商场周年店庆策划布置中庭空间2）绘制CAD 施工图，手绘或电脑效果图。

3）图幅：A3 喷绘，4）附2000 字的设计构思说明。

7 1）设计一个80 平方的校内展厅，空间尺寸自定2）流线设计合理、尺度把握较为准确3）绘制CAD 施工图，手绘或电脑效果图。

4）图幅：A3 喷绘，5）附2000 字的设计构思说明。

8 1）绘制CAD 平面图、天花图、立面图，并在设计图中标出所有相关尺寸、所选材料、施工工艺。

办公大楼工程施工现场总平面布置图办公大楼工程施工现场总平面布置图提要：场地整体规划在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小办公大楼工程施工现场总平面布置图1场地整体规划(一)场地特征本工程位于开发区通盛大道西、星湖大道北**区内，2#楼处在1#楼与3#楼之间。

在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小，基坑开挖需在基坑支护施工完毕，降水6-7天后进行。

(二)围墙的布置设计场内南北两侧均设有贯穿东西的场内临时道路，与1#楼与3#楼之间均设置门卫室，设专人看护。

基本实行封闭式管理、封闭式施工。

现场采用砖围墙将整个工地现场围护起来，所有围墙面上严格按建设单位要求并结合我单位施工现场标准化管理规定做好CI规划。

(三)道路与大门的布置本工程北侧与3#楼间设置一公用大门，南侧贯穿东西的道路与1#楼与3#楼交界入口处，设门卫看护。

大门为钢管－薄铁板组合大门，大门上刷油漆书写企业名称，门入口处显着位置设立一个宣传标语牌，用于书写七牌两图等，标牌的样式和尺寸、设立的位置报送业主审批。

由于现场场地较小,场内均进行硬化,场地（道路）硬化采用150厚C20现浇混凝土硬化，并按2％的坡度做好排水。

(四)排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽400、深400的排水沟；在大门洗车场(槽)旁设置600×600×600的沉淀池，进行有组织排水，坡度0.2%，排至排污口。

同时在施工场地大门入口处设置洗车场(槽)，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

(五)办公、住宿临建的布置本工程办公、住宿用房设置在北侧，采用二层彩钢板房。

现场办公用房，主要包括甲方、监理办公室各2间，管理人员办公室4间以及现场会议室 (配备空调等办公设施)。

(六)厕所和标养室的布置现场不设置标养室，委托试验室进行标养。

本工程设厕所一个，布置在现场北侧与1#楼交界处,采用240mm厚砖砌，门窗采用铝合金门窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1：2防水砂浆并镶贴白瓷砖，地面为200mm×200mm防滑地砖，内设自动冲刷设备和洗手盆。

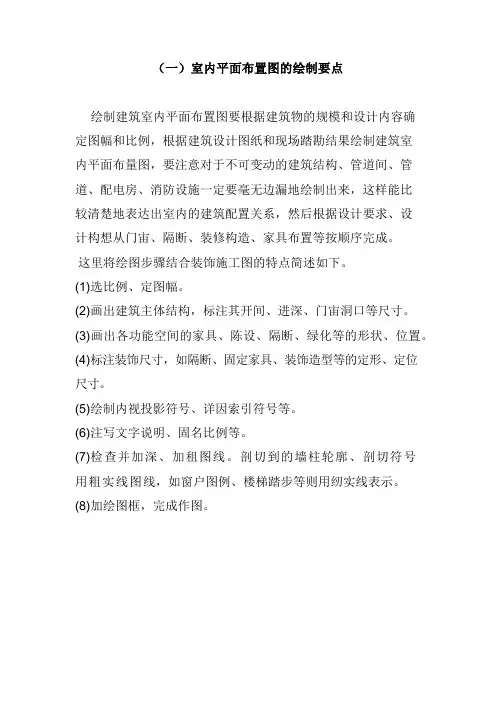

（一）室内平面布置图的绘制要点绘制建筑室内平面布置图要根据建筑物的规模和设计内容确定图幅和比例，根据建筑设计图纸和现场踏勘结果绘制建筑室内平面布量图，要注意对于不可变动的建筑结构、管道间、管道、配电房、消防设施一定要毫无边漏地绘制出来，这样能比较清楚地表达出室内的建筑配置关系，然后根据设计要求、设计构想从门宙、隔断、装修构造、家具布置等按顺序完成。

这里将绘图步骤结合装饰施工图的特点简述如下。

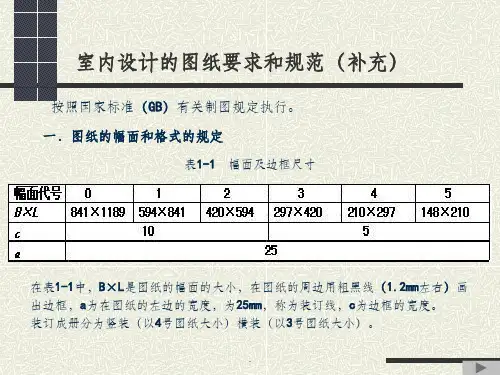

(1)选比例、定图幅。

(2)画出建筑主体结构，标注其开间、进深、门宙洞口等尺寸。

(3)画出各功能空间的家具、陈设、隔断、绿化等的形状、位置。

(4)标注装饰尺寸，如隔断、固定家具、装饰造型等的定形、定位尺寸。

(5)绘制内视投影符号、详因索引符号等。

(6)注写文字说明、固名比例等。

(7)检查并加深、加租图线。

剖切到的墙柱轮廓、剖切符号用粗实线图线，如窗户图例、楼梯踏步等则用纫实线表示。

(8)加绘图框，完成作图。

（二）平面图是地图的一种。

当测区面积不大，半径小于10公里(甚至25公里)的面积时，可以用水平面代替水准面。

1、绘图时入户口尽量在图纸的下方或右侧。

2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。

3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。

4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。

5、标注时的注意事项：(1) 配电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。

(2) 弱电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)，并确定里面的配置(电话、电视、网络、智能、门禁系统等)。

(3) 煤气表、煤气管：离地面的距离(以下口为准)和具体尺寸点位。

(4) 水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离(以下口为准)、材质和开启方向。

室内平面图教程室内平面图是一种用于展示室内空间布置的图示，它可以帮助人们更好地理解房间的布局和设计，在进行室内装修和设计时非常有用。

以下是关于室内平面图的详细教程。

首先，制作室内平面图的工具我们可以选择手绘或利用计算机辅助设计软件。

如果你选择手绘，可以准备一张空白纸和一支细细的铅笔，在绘图时可以使用直尺和量角器帮助你画直线和测量角度。

如果你选择使用计算机软件，有很多种选择，比如AutoCAD、SketchUp等等。

接下来，选择合适的比例尺。

根据绘制的平面图的大小和比例来决定，一般常用的比例尺有1:50或1:100。

比如，如果你希望室内尺寸的平面图是实际尺寸的50倍，那么你可以选择1:50的比例尺。

然后，根据平面图的尺寸进行测量并将其绘制出来。

首先，测量房间的长度和宽度，可以使用量尺或计算尺测量并记录下来。

然后，将这些尺寸按照比例尺在纸上用铅笔进行标记。

你可以使用直尺绘制直线，使用量角器绘制角度，确保绘图的准确性和精度。

在绘制平面图时，还要记得包括重要的细节，比如门窗的位置和尺寸，墙壁和家具的摆放等。

这些细节将会对整个室内空间的布局和设计起到重要的作用。

你可以使用符号或者图例来表示这些细节，比如使用一个小圆圈代表门，一个小方块代表窗户等。

最后，在绘制完整的平面图之后，可以使用彩铅或者计算机软件上的填充功能进行涂色。

通过添加不同颜色的填充，可以更清晰地展示出房间的不同区域和功能，同时也可以增加平面图的可视性和吸引力。

总结一下，制作室内平面图需要选择工具，确定比例尺，进行测量和绘制，并注意细节和涂色。

通过这些步骤，你可以制作出清晰、准确的室内平面图，帮助你更好地进行室内装修和设计。
