室内平面布置图分析

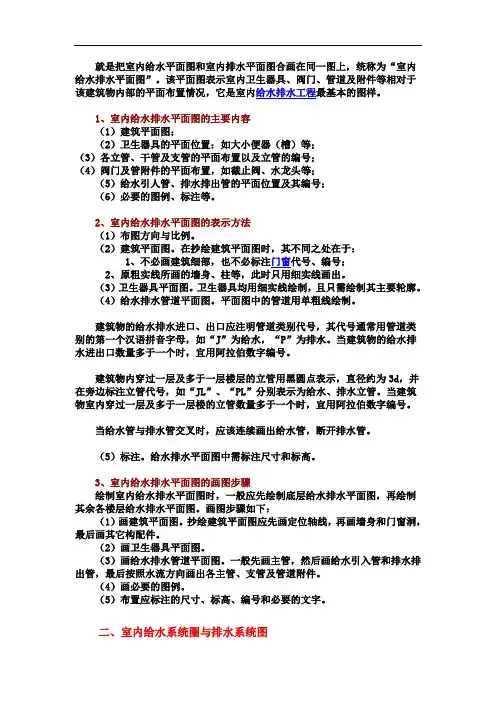

就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。

该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。

1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。

2、室内给水排水平面图的表示方法（1）布图方向与比例。

（2）建筑平面图。

在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。

（3）卫生器具平面图。

卫生器具均用细实线绘制，且只需绘制其主要轮廓。

（4）给水排水管道平面图。

平面图中的管道用单粗线绘制。

建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。

当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。

建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。

当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。

当给水管与排水管交叉时，应该连续画出给水管，断开排水管。

（5）标注。

给水排水平面图中需标注尺寸和标高。

3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。

画图步骤如下：（1）画建筑平面图。

抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。

（2）画卫生器具平面图。

（3）画给水排水管道平面图。

一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。

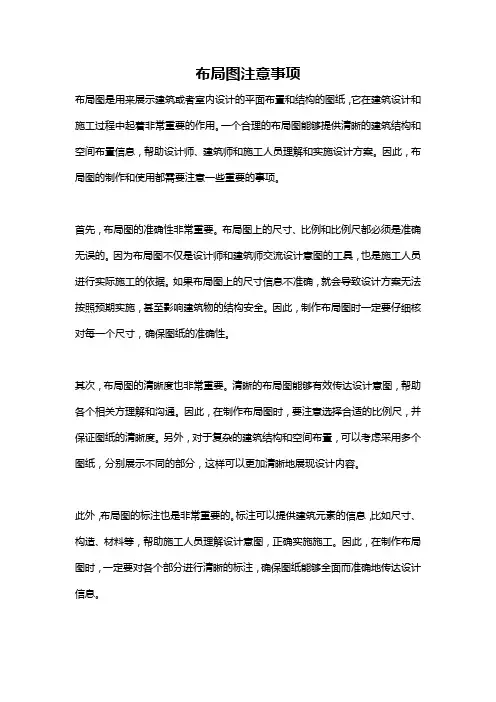

布局图注意事项布局图是用来展示建筑或者室内设计的平面布置和结构的图纸，它在建筑设计和施工过程中起着非常重要的作用。

一个合理的布局图能够提供清晰的建筑结构和空间布置信息，帮助设计师、建筑师和施工人员理解和实施设计方案。

因此，布局图的制作和使用都需要注意一些重要的事项。

首先，布局图的准确性非常重要。

布局图上的尺寸、比例和比例尺都必须是准确无误的。

因为布局图不仅是设计师和建筑师交流设计意图的工具，也是施工人员进行实际施工的依据。

如果布局图上的尺寸信息不准确，就会导致设计方案无法按照预期实施，甚至影响建筑物的结构安全。

因此，制作布局图时一定要仔细核对每一个尺寸，确保图纸的准确性。

其次，布局图的清晰度也非常重要。

清晰的布局图能够有效传达设计意图，帮助各个相关方理解和沟通。

因此，在制作布局图时，要注意选择合适的比例尺，并保证图纸的清晰度。

另外，对于复杂的建筑结构和空间布置，可以考虑采用多个图纸，分别展示不同的部分，这样可以更加清晰地展现设计内容。

此外，布局图的标注也是非常重要的。

标注可以提供建筑元素的信息，比如尺寸、构造、材料等，帮助施工人员理解设计意图，正确实施施工。

因此，在制作布局图时，一定要对各个部分进行清晰的标注，确保图纸能够全面而准确地传达设计信息。

另外，布局图的完整性也需要重视。

一个完整的布局图应该包括建筑的平面布置图、立面图、剖面图等多个方面，以及必要的图例和注释。

这些内容能够全面展示建筑的设计和结构，帮助相关方全面理解设计方案。

此外，布局图的规范化也是需要注意的一点。

布局图需要符合相关的国家标准和行业规范，比如尺寸标准、图形符号等。

只有符合规范的布局图才能够为建筑设计和施工提供统一的标准和基础，避免因规范不统一而造成的问题。

最后，布局图的保密性也需要引起重视。

设计师和建筑师在制作布局图时，应该注意隐藏一些关键信息，比如材料采购商、构造细节等，避免泄露重要的商业机密和设计机密。

只有在有必要的情况下，才适度透露相关信息。

办公大楼室内装饰工程施工现场平面布置1 施工现场平面、道路本次工程虽然施工涉及面较大，但材料运输和二次搬运较为便利，楼层目前已完全封闭，现场施工条件良好。

为此本公司将严格遵守甲方和总包公司的既定原则，与关各单位协调配合共同利用好有限的平面道路和场地，在规定的时间及范围内解决好材料的进场、堆放、交叉使用、垃圾的清运和现场卫生等项工作，利用现场有利条件调整好人员、物品的安排，消除不利因素，保证正常施工并创建出环境良好，清洁卫生、布置有序的文明工地。

2 临时设施本次工程的施工人员的生活区将安排在施工现场内，根据甲方安排在现场设办公区及生产区、机械库和材料中转库等临时设施，其位置随着工期、进度的安排会有所调整。

3 用水用电现场将视其具体情况设临照明系统（具体布置参看平面布置图）并覆盖施工区域，保持现场照度，使之能满足精装施工要求。

水源将由总包单位指定的位置接出，接水口设专用接水容器，容积在2m3 便于接水时防止外溢。

4 平面布置4.1 平面布置将在开工前再次结合现场实际情况与甲方、总包单位协商我方施工人员、材料、垃圾运输路线，同时确定垃圾暂存位置和运输方式。

4.2 现场主要布置有项目部办公室，大型材料中转库、机械设备库等。

4.3 使用材料、机具、设备时先到项目部报批后才能到库房申领。

灭火器材各层按图示分布，管理人员配备对讲机便于联络，现场卫生在中午收工和晚上收工后都要进行清扫，如晚上加班，在工作结束后也要进行打扫，确保在第二天能提供清洁、卫生的工作环境。

4.4 详细布局见附图三：施工现场平面布置图室内装饰装修工程施工总平面布置1项目现场基本现状根据项目现场实际情况，只能提供办公室和库房用地以及用来按进度计划而运抵现场材料的周转地方，无法为工人提供现场住宿条件，临时用水用电由土建承包商提供相应和水接驳点和供电接驳点。

2现场总平面布置图（1）平面布置管理原则根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点，保证进度计划的顺利实施为目的。

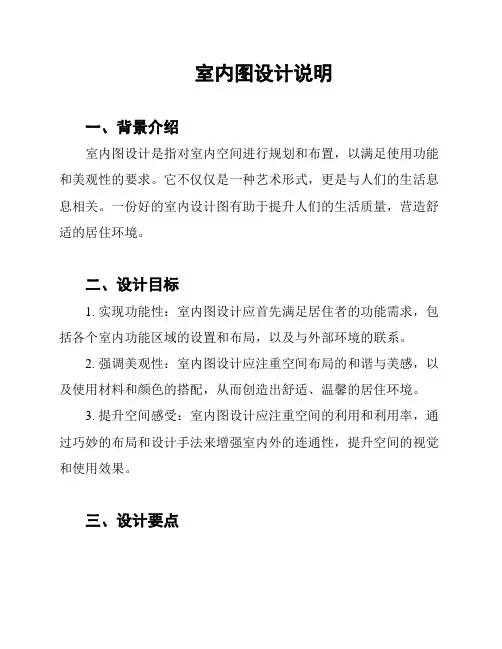

室内图设计说明一、背景介绍室内图设计是指对室内空间进行规划和布置，以满足使用功能和美观性的要求。

它不仅仅是一种艺术形式，更是与人们的生活息息相关。

一份好的室内设计图有助于提升人们的生活质量，营造舒适的居住环境。

二、设计目标1. 实现功能性：室内图设计应首先满足居住者的功能需求，包括各个室内功能区域的设置和布局，以及与外部环境的联系。

2. 强调美观性：室内图设计应注重空间布局的和谐与美感，以及使用材料和颜色的搭配，从而创造出舒适、温馨的居住环境。

3. 提升空间感受：室内图设计应注重空间的利用和利用率，通过巧妙的布局和设计手法来增强室内外的连通性，提升空间的视觉和使用效果。

三、设计要点1. 空间规划：基于空间大小和功能需求，合理规划室内各个功能区域的位置和大小。

例如，客厅、卧室、厨房、卫生间等区域的布局和连接方式。

2. 布局设计：考虑家具、电器、照明等家居元素的摆放，并确保它们与空间的整体协调和谐。

要注意避免过度拥挤或过于空旷的现象。

3. 材料选择：选择适合室内环境的材料，如地板、墙壁、家具等，既要符合美观要求，也要具备耐用性和易清理的特点。

4. 色彩搭配：根据室内整体风格和居住者的需求，选择合适的色彩搭配方案，营造出温暖、舒适的居住氛围。

5. 光照设计：合理利用自然光和人工照明，保证室内明亮宜人，同时减少能源消耗。

四、设计流程1. 确定需求和目标：与客户沟通了解他们的需求和期望，明确设计目标和约束条件。

2. 空间测量和分析：对待设计的空间进行测量和分析，获取面积、尺寸和形状等数据。

3. 创意构思和初步设计：根据需求和空间特点，进行创意构思，绘制初步设计图，并结合实际情况进行调整和优化。

4. 详细设计和方案提供：根据初步设计，进一步详细规划每个区域的细节，并提供完整的设计方案，包括平面图、立面图和3D效果图等。

5. 施工图纸和材料清单：根据详细设计方案，提供相应的施工图纸和材料清单，以便施工团队按照设计进行施工。

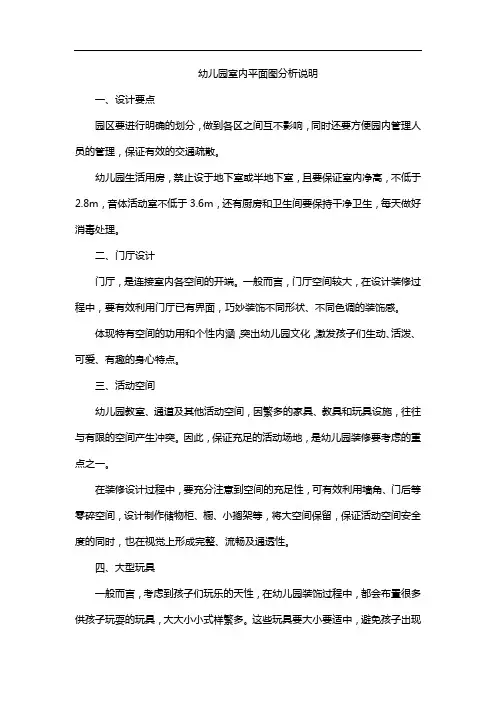

幼儿园室内平面图分析说明
一、设计要点
园区要进行明确的划分，做到各区之间互不影响，同时还要方便园内管理人员的管理，保证有效的交通疏散。

幼儿园生活用房，禁止设于地下室或半地下室，且要保证室内净高，不低于2.8m，音体活动室不低于3.6m，还有厨房和卫生间要保持干净卫生，每天做好消毒处理。

二、门厅设计
门厅，是连接室内各空间的开端。

一般而言，门厅空间较大，在设计装修过程中，要有效利用门厅已有界面，巧妙装饰不同形状、不同色调的装饰感。

体现特有空间的功用和个性内涵，突出幼儿园文化，激发孩子们生动、活泼、可爱、有趣的身心特点。

三、活动空间
幼儿园教室、通道及其他活动空间，因繁多的家具、教具和玩具设施，往往与有限的空间产生冲突。

因此，保证充足的活动场地，是幼儿园装修要考虑的重点之一。

在装修设计过程中，要充分注意到空间的充足性，可有效利用墙角、门后等零碎空间，设计制作储物柜、橱、小搁架等，将大空间保留，保证活动空间安全度的同时，也在视觉上形成完整、流畅及通透性。

四、大型玩具
一般而言，考虑到孩子们玩乐的天性，在幼儿园装饰过程中，都会布置很多供孩子玩耍的玩具，大大小小式样繁多。

这些玩具要大小要适中，避免孩子出现
误吞，造成危害。

另外，大型游乐设施，应以室外为主，根据型号尺寸选择合适的位置，安装时底部应铺垫柔软的橡塑地垫，保证地面的柔软性。

还有，要经常对玩具结构的牢固性能进行检查，避免危险的发生。

o在空间规划设计中，各种流线的组织亦是很重要的。

流线组织的好与坏，直接影响到各空间的使用质量，严重的会造成使用上的混乱。

而现代综合类建筑空间中的流线是多方面的，是非常复杂的，设计师们往往会以分析流线的简图来综合表达建筑物的人流的集与散，货物的进与出及车流的疏与导，而这样的简图，称为流线分析图。

不同类型的建筑空间，因其使用性质不同，往往存在着不同的流线组织特点。

有的比较均匀，有的比较集中。

这些人流活动的特点，常通过一定的顺序或某种联系关系而体现出来。

一般来说，建筑空间的流线组织基本可以归纳为平面的、立体的和综合的三种方式。

(1)平面的组织方式有的建筑空间，特别是中小型建筑空间，因其空间的使用性质较单一，人流的活动相对较为简单，人流活动的安排方式多采用平面的组织方式。

从图1所示的中小规模的展览馆流线分析图可以看出，以平面方式组织的展览路线简捷明了，一目了然，避免了不必要的上、下活动，使用起来亦是方便和合理的。

图1 展览馆流线分析图(2)立体的组织方式有些建筑空间由于功能要求比较复杂，仅依靠平面的方式，是不能完全解决流线组织问题的，还需要采用立体方式组织人流的活动。

例如，规模较大的交通建筑，常把进出建筑空间的两大流线，从立体关系中将它们错开，也就是说，在组织流线时，将旅客大量使用的空间，诸如出入口，售票处、行包托运处、问询处、旅客等候厅等主要组成部分，按照一定的流程顺序，按立体的方式进行安排，使其整个流线短捷方便，求得空间组合紧凑合理。

当然，可利用地形的交通建筑，也需要在总体布局中采用立体方式组织其流线。

根据基地所处的不同地段条件，可以有着不同的人流组织方式。

如图2为乌鲁木齐航站流线示意图，它利用了地形坡度来减少建造时的土方工程量。

该候机楼的一侧是停机坪，另一侧是停车场，停机坪低于停车场三米多高，这样就使整个人流活动产生了立体关系。

这是因地形高差而造成的立体关系的组织方式。

与上述的源于流线组织需要而形成的立体关系，两者是不完全相同的。

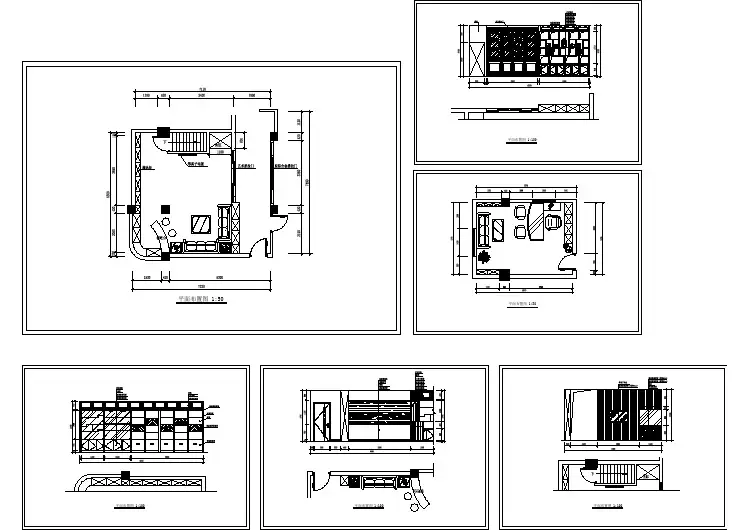

（一）室内平面布置图的绘制要点绘制建筑室内平面布置图要根据建筑物的规模和设计内容确定图幅和比例，根据建筑设计图纸和现场踏勘结果绘制建筑室内平面布量图，要注意对于不可变动的建筑结构、管道间、管道、配电房、消防设施一定要毫无边漏地绘制出来，这样能比较清楚地表达出室内的建筑配置关系，然后根据设计要求、设计构想从门宙、隔断、装修构造、家具布置等按顺序完成。
