室内平面布置图讲解

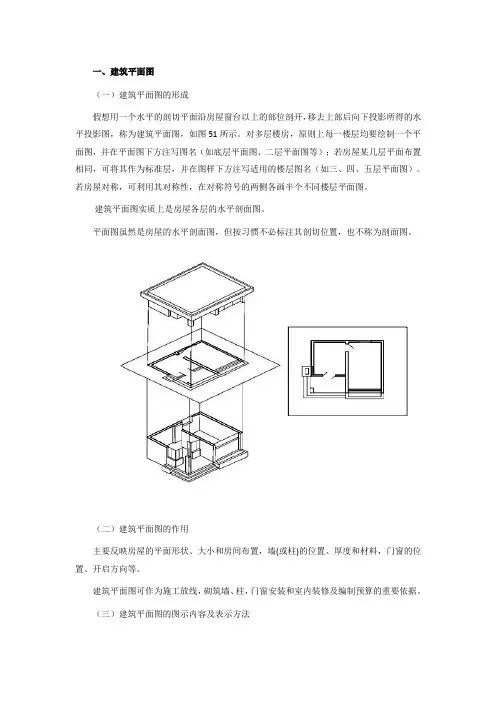

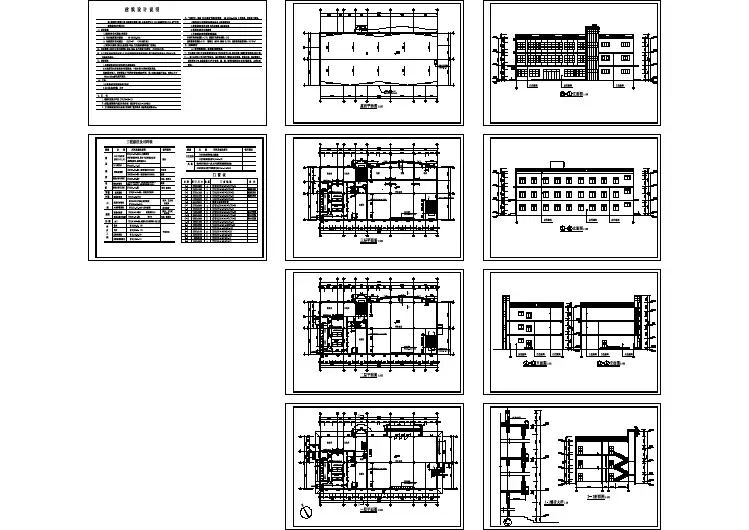

一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。

对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。

若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图。

平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。

建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。

10、门窗的代号与编号，门的开启方向。

11、内部装修做法和必要的文字说明。

（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。

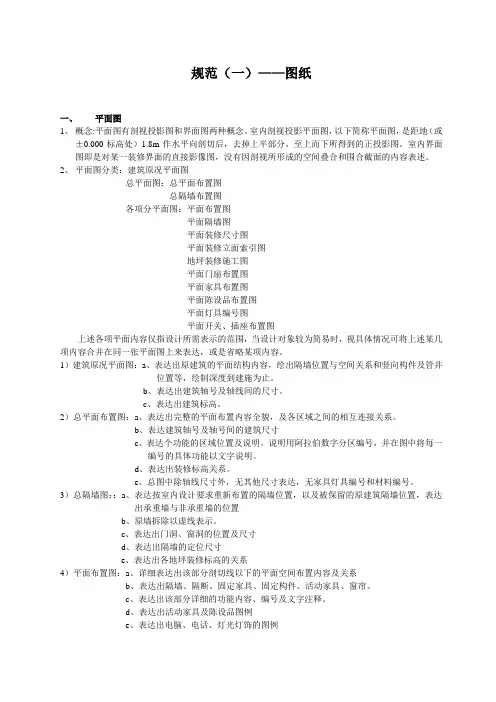

规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。

室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。

室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。

2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。

1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。

b、表达出建筑轴号及轴线间的尺寸。

c、表达出建筑标高。

2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。

b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。

说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。

d、表达出装修标高关系。

e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。

3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。

c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。

c、表达出该部分详细的功能内容、编号及文字注释。

d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。

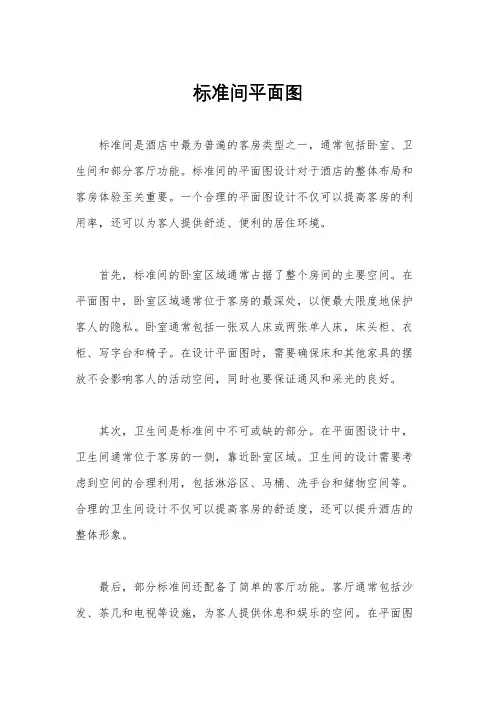

标准间平面图
标准间是酒店中最为普遍的客房类型之一，通常包括卧室、卫生间和部分客厅功能。

标准间的平面图设计对于酒店的整体布局和客房体验至关重要。

一个合理的平面图设计不仅可以提高客房的利用率，还可以为客人提供舒适、便利的居住环境。

首先，标准间的卧室区域通常占据了整个房间的主要空间。

在平面图中，卧室区域通常位于客房的最深处，以便最大限度地保护客人的隐私。

卧室通常包括一张双人床或两张单人床，床头柜、衣柜、写字台和椅子。

在设计平面图时，需要确保床和其他家具的摆放不会影响客人的活动空间，同时也要保证通风和采光的良好。

其次，卫生间是标准间中不可或缺的部分。

在平面图设计中，卫生间通常位于客房的一侧，靠近卧室区域。

卫生间的设计需要考虑到空间的合理利用，包括淋浴区、马桶、洗手台和储物空间等。

合理的卫生间设计不仅可以提高客房的舒适度，还可以提升酒店的整体形象。

最后，部分标准间还配备了简单的客厅功能。

客厅通常包括沙发、茶几和电视等设施，为客人提供休息和娱乐的空间。

在平面图
设计中，需要确保客厅与卧室和卫生间的布局协调一致，同时也要考虑到客厅区域的通风和采光情况。

总的来说，标准间的平面图设计需要兼顾客房的实用性和舒适度。

合理的布局和设计不仅可以提高客房的利用率，还可以为客人提供舒适、便利的居住体验。

因此，在进行标准间平面图设计时，需要充分考虑客人的实际需求，同时也要结合酒店的整体风格和定位，力求做到完美的平衡。
