液压万能试验机的工作原理及特点

实验一材料力学万能试验机的认识一、液压式材料万能试验机图1为油压式万能试验机，利用油压加力，可作拉伸、压缩、剪切、弯曲等实验。

1.构造原理：图1为万能试验机的构造原理图，分为加力、测力、自动绘图三个部分。

(1)加载系统：加载系统由油箱、油缸、工作台、机座等组成。

机座14、光滑立柱7及上横梁6固定不动，开动马达后，油泵将油经过送油阀17和油管③送至工作油缸内，推动活塞5 带动工作台11上升。

若试件放在工作台11上，则受压缩。

试件受力的大小与油压的大小成正比关系。

(2)测力系统：测力为重摆平衡式。

试件受力后，油缸内油压逐渐增加，高压油经油管④ ⑤进入到测力油缸(28) rt,使测力活塞(27)向下移动，通过连杆(26),使摆锤摆起, 推动齿杆(21)带动齿轮(15),即可使指针转动，从而由示力盘上得到相应的载荷。

更换摆锤重量，即可得到不同的测力范围。

(3)绘图系统：记录仪。

图1万能试验机结构原理图L马达2.上支架3.螺杆4.工作油缸5.活塞6.上横梁7.光滑立柱S.压板9.支座10.夹头1L工作台12.夹头1 3 .手柄1 4 .机座1 5 .齿轮1 6 .指针1 7 .送油阀1 S .油泵1 9 .马达2 0 .度盘2 1 .齿杆22.推杆23.回油阀24.摆杆25.平衡锤26.连杆27.测力活塞28.测力油缸29.油箱30.摆锤2.操作方法：① 选择力盘。

根据试件尺寸和实验要求，选择合适的测力范围，加上相应的摆锤。

②选择合适的夹具及其附件。

③调整零点：开启马达，将油打入工作油缸，使工作台稍微升起，以平衡掉工作台自重，然后旋转齿杆21,使示力盘指针指零。

④ 安装试件。

作压缩实验，试件放在工作台的中心：如果作拉伸实验，则将试件夹入上、下夹头12、10中。

⑤调整好自动绘图装置。

⑥加载实验。

加载前检查各油阀是否关闭，然后开动马达，微开送油阀，缓慢加载。

⑦卸载。

实验完毕后，打开回油阀退油，关闭电门。

3.注意事项①开马达前，应将送油阀，回油阀都关闭。

电液伺服万能试验机工作原理及检验应用分析线材质量检验以及质量数据分析，对于线材企业来说是必不可少的。

它是提高线材质量的重要手段。

文章结合实际，介绍了电液伺服万能试验机的工作原理，及其在线材力学性能检验中的应用，供参考。

标签：电液伺服万能试验机；工作原理；拉伸试验；弯曲试验1.万能试验机的优点试验空间合理，安装调整方便；采用高精度负荷传感器和高精度光电编码器测活塞位移，准确度高；试验方案简单灵活，易得到理想的试验结果；选用优质液压元件，确保系统长期、稳定运行；具有超载、限位、超温、超电压等多种保护功能，安全可靠；负荷全程不分档，性能更为优越[1]。

2.试验机的工作原理电液伺服万能试验机是机电一体化产品，主要由机械部分、液压动力单元、测控系统、计算机数据处理系统、试验结果输出等部分组成。

2.1机械部分机械部分主要由主机、试样夹持装置、防护装置、温度控制装置等部分组成。

主机是试验机的基础，包括一些基础结构件、传动部分、液压执行元件。

基础结构件包括底座、主油缸、试台、上下横梁、光杠等。

传动部分用于调整试验空间，包括丝杠螺母副、链条传动部分、减速机等。

液压执行元件包括主油缸和小活塞组件，主油缸是试验力的来源，小活塞组件提供拉伸试验时的初始夹紧功能[2]。

主机的工作原理是：底座的两侧孔内分别装两根丝杠，丝杠可在底座内转动，但不能轴向移动，传动螺母固定在下横梁上，底座上装有减速机，减速机通过链轮驱动丝杠转动，进而使下横梁上下移动，目的是调整试验空间。

底座中央的孔内装有主油缸组件，活塞上端固定负荷传感器，负荷传感器上端安装试台，试台的4个角上装有4根光杠，光杠的顶端支撑着横梁。

如下页图1、图2所示，下横梁和底座组成一个框架。

试台、光杠、上横梁组成另一个框架。

在试台与下横梁之间装压缩夹具。

在上下横梁上装拉伸夹具，拉伸夹具的原理是两个对称斜面构成楔形夹紧，小活塞组件提供初始夹紧力。

主油缸注入高压油时，通过负荷传感器驱动试台、光杠、上横梁组成的框架向上运动。

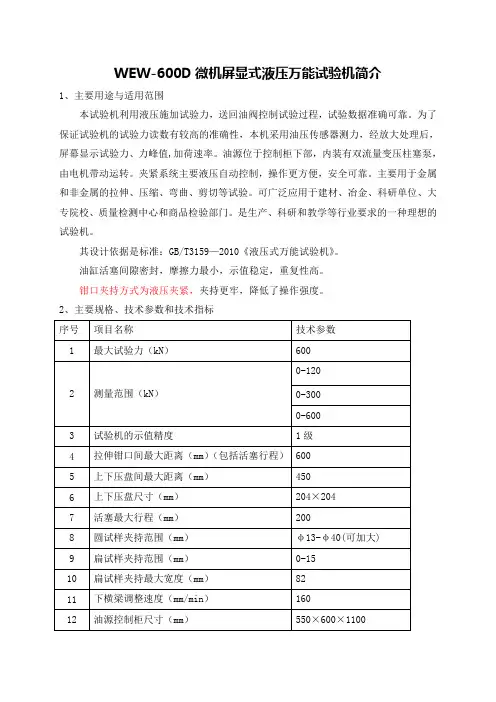

WEW-600D微机屏显式液压万能试验机简介1、主要用途与适用范围本试验机利用液压施加试验力，送回油阀控制试验过程，试验数据准确可靠。

为了保证试验机的试验力读数有较高的准确性，本机采用油压传感器测力，经放大处理后，屏幕显示试验力、力峰值,加荷速率。

油源位于控制柜下部，内装有双流量变压柱塞泵，由电机带动运转。

夹紧系统主要液压自动控制，操作更方便，安全可靠。

主要用于金属和非金属的拉伸、压缩、弯曲、剪切等试验。

可广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门。

是生产、科研和教学等行业要求的一种理想的试验机。

其设计依据是标准：GB/T3159—2010《液压式万能试验机》。

油缸活塞间隙密封，摩擦力最小，示值稳定，重复性高。

钳口夹持方式为液压夹紧，夹持更牢，降低了操作强度。

2、主要规格、技术参数和技术指标3、结构特征与工作原理微机屏显式液压万能试验机是由主机、油源以及计算机显示部分组成。

3.1、主机主机由底座（内装主工作油缸）、试台、上下横梁、夹持部分、丝杠、立柱等组成。

试台和上横梁通过立柱连接成一个刚性框架，试台和主工作活塞通过螺钉连接。

这样，就形成两个工作空间，即：上横梁和下横梁组成的拉伸空间；下横梁和试台组成的压缩空间。

拉伸空间与压缩空间的调整是通过下横梁的上下移动实现的。

下横梁移动是电机（0.55kW）经减速器、链传动机构、丝杠副完成的。

上钳口座与下钳口座之间为拉伸区域。

钳口座内装有钳口，通过更换不同的钳口可以夹持不同的试样进行试验。

油缸和活塞是主机的主要部分。

它们的接触表面经过精密加工，并保持一定的配合间隙和适当的油膜。

因此在使用时应注意油的清洁，不使油内含有杂质、铁屑等，随油通过油泵、油阀、油管等进入油缸内，损坏油缸及活塞的接触表面，进而影响试验的准确度。

主机主要具有以下特点：主机主要具有以下特点：* 主机采用丝杠传动实现横梁升降，传动平稳，移动速度快，便于快速调整试验空间；* 高刚性横梁设计，设计负荷70吨不变形。

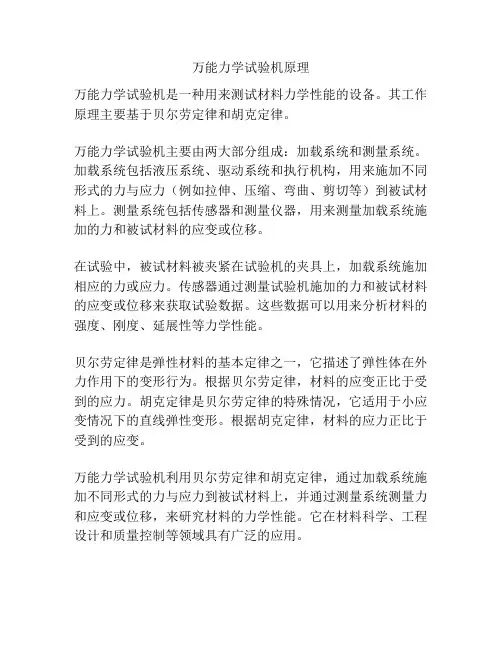

万能力学试验机原理
万能力学试验机是一种用来测试材料力学性能的设备。

其工作原理主要基于贝尔劳定律和胡克定律。

万能力学试验机主要由两大部分组成：加载系统和测量系统。

加载系统包括液压系统、驱动系统和执行机构，用来施加不同形式的力与应力（例如拉伸、压缩、弯曲、剪切等）到被试材料上。

测量系统包括传感器和测量仪器，用来测量加载系统施加的力和被试材料的应变或位移。

在试验中，被试材料被夹紧在试验机的夹具上，加载系统施加相应的力或应力。

传感器通过测量试验机施加的力和被试材料的应变或位移来获取试验数据。

这些数据可以用来分析材料的强度、刚度、延展性等力学性能。

贝尔劳定律是弹性材料的基本定律之一，它描述了弹性体在外力作用下的变形行为。

根据贝尔劳定律，材料的应变正比于受到的应力。

胡克定律是贝尔劳定律的特殊情况，它适用于小应变情况下的直线弹性变形。

根据胡克定律，材料的应力正比于受到的应变。

万能力学试验机利用贝尔劳定律和胡克定律，通过加载系统施加不同形式的力与应力到被试材料上，并通过测量系统测量力和应变或位移，来研究材料的力学性能。

它在材料科学、工程设计和质量控制等领域具有广泛的应用。

微机屏显液压万能试验机使用说明书一、微机屏显液压万能试验机主要用途:WEW系列微机屏显液压万能试验机主要用于金属材料、塑料、混凝土、水泥等金属非金属材料的拉伸、压缩、弯曲和剪切试验。

增加简单附件，可完成胶带、链条、钢丝绳、电焊条及各种构件的力学性能试验。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、性能优势：1.本系列试验机符合GB228的要求，采用Windows9x操作系统为工作平台。

能够自动处理数据（数据处理点包括最大力点，上、下屈服点，规定非比例应力点，规定总伸长应力点，屈服点伸长率，最大力下的总伸长率，断后伸长率，断面收缩率等），处理数据满足《GB228-2002金属材料拉伸试验方法》2.微机屏幕显示，负荷及变形自动标定，试验量程自动无冲击转换.3.液压加荷、油缸下置式主机结构、油压传感器测力、计算机屏幕显示，钳口夹持部分分液压夹紧与手动夹紧两种，操作简便，增加附具可拓展试验范围，试验力精度一级。

4.主机采用丝杠传动实现横梁升降，传动平稳，移动速度快，便于快速调整试验空间；5.钳口选用特殊材料经专门工艺处理，不滑移，不崩牙，安全方便。

三、微机屏显液压万能试验机工作条件1、在室温10℃~35℃范围内2、相对湿度≤80%3、周围无振动、无腐蚀性介质和无较强电磁干扰的环境中5、在稳固的基础上正确安装四、微机屏显液压万能试验机技术参数:型号WEW-300B WEW-600B WEW-1000B最大试验力（kN）3006001000试验力测量放大器衰减倍数1、2、5、10、四档试验力准确度每档满量程的20%起示值优于±1%变形测量放大器衰减倍数1、2、5、10、四档变形测量准确度在引伸计满量程的2%--100%范围内，优于±0.5%拉伸钳口最大间距（包括活塞行程）620mm620mm860mm扁试样夹持厚度（mm）0～15圆试样夹持直径（mm）13--4013--4020--60压缩空间距离（mm）0～5800～5800～820工作活塞行程（mm）150mm150mm250mm上下压板尺寸170×170mm170×170mm205×205mm弯曲试验支辊间距100—500mm100—450mm100—500mm拉压空间两支柱间距≥450mm≥450mm≥600mm台板最大上升速度≥70mm/min移动横梁最大升降速度≥300mm/min五、微机屏显液压万能试验机结构组成与工作原理1、屏显部分屏显部分具体请参考随本说明书附带的MaxTest使用手册。

W E-1000B液压式万能试验机使用说明书-CAL-FENGHAI.-(YICAI)-Company One1WE-1000B型液压式万能试验机一．概述WE-1000B型液压式万能试验机是金属材料的拉伸、压缩、剪切和弯曲试验，配上合适的夹具，也可做混凝土、砖石等非金属材料的抗压试验，是科研单位、冶金和机械制造厂、质检站和大专院校的必备设备。

本产品执行标准：GB/T 3159-92 《液压式万能试验机》。

二．主要技术参数1、最大载荷 1000kN2、试验机级别(示值精度) 一级(±1%)3、测力分度值0- 200kN kN/小格0- 500kN kN/小格0-1000kN kN/小格4、拉伸夹头间最大距离（包括活塞行程） 900 mm5、上下压力板间最大距离（包括活塞行程） 900 mm6、活塞最大行程 250 mm7、圆试样夹持范围Φ20mm～Φ60mm8、扁试样夹持范围 0～40mm9、活塞上升速度 0-40mm/min10、外形尺寸主机 1000mm×710mm×2270mm测力机 1200mm×750mm×1800mm11、重量主机约2500kg测力系统约500kg三．结构与原理本机由主机和测力系统两部分组成，两者通过高压软管联接。

1、主机（如图一）主要有底座(12)、工作台(10)、立柱(7)、丝杠(9)、移动横梁(6)以及上横梁(1)组成。

其中移动横梁上部安装有下钳口(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2)，工作台、上横梁通过四根立柱连接,构成一刚性框架。

丝杠的驱动机构由驱动电机、链轮、链条组成。

驱动电机通过链条传动使两根丝杠同步转动。

当高压油泵向油缸内供油，活塞上升，带动工作台向上运动，从而进行试样的拉伸、剪切试验和抗压试验。

拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。

2、测力系统采用液压摆锤测力机构（如图二），它与示值机构一起组成测力系统。

液压机是什么原理
液压机是利用液体传递压力的原理来实现工作的。

其基本工作原理是利用液体的不可压缩性和输送力来实现力的放大或方向的改变。

液压机主要由液压泵、液压缸、液压阀和液压油等组成。

工作时，液压泵通过驱动装置产生机械能，将液压油从油箱提升至高压油源，然后通过液压阀控制液压油的流向和压力。

液压油流经液压泵将一定压力传递至液压缸，液压油进入液压缸使其活塞产生运动。

当液压油进入液压缸的一侧，液压缸的另一侧的液压油会被弹回到油箱中，从而实现力的放大或方向的改变。

液压机的工作原理主要有以下几个特点：
1. 原理简单：液压机利用液体的特性来实现压力传递，其原理相对简单明确。

2. 力的放大：液压机利用液体的不可压缩性，使得小面积受力面承受的压力通过液体传递而得到放大。

3. 灵活性高：液压机的液压管路可以根据需要设计不同的结构，使得液压机在工作时具有较高的灵活性和适应性。

4. 动作平稳：液压机在工作时，液压油的流动速度和压力均可进行调节，因此其动作比较平稳，避免了机械压力机在运行过程中的剧烈震动。

总的来说，液压机通过利用液体传递压力的原理来实现工作，具有简单、力的放大、灵活性高和动作平稳等特点，广泛应用于各个工业领域中。

万能试验机的工作原理
万能试验机是一种实验仪器，用于测试材料的力学性能和相关特性。

它的工作原理主要包括载荷传递系统、测量系统和控制系统三个部分。

在载荷传递系统中，试样被放置在万能试验机的夹具中，通过夹具和传感器传递载荷。

通常夹具由上下夹具组成，通过液压系统或螺杆来控制夹具的运动。

此时，试验机会施加载荷在试样上。

测量系统由测量设备组成，用于测量试样的力学性能参数。

其中最常用的是负荷传感器和位移传感器。

负荷传感器可以测量试样上施加的力或负荷大小，位移传感器则测量试样的位移值。

这些传感器通过电子设备将获取的信号转化为数字信号。

控制系统是万能试验机的核心组成部分，用于控制试验的过程和数据采集。

它包括控制台和计算机系统。

控制台上有操作按钮和控制面板，用于设置试验参数和控制试验机的运行。

计算机系统通过软件与控制台连接，接收并处理来自测量系统的信号，并记录运行过程中的数据。

当试验开始时，控制系统会按照预设的试验参数，通过夹具施加相应的载荷。

同时，测量系统会实时监测和记录试样的力学性能参数，如载荷、位移、应变等。

控制系统根据测量系统的反馈信号，对试验机的运行进行实时调整，以保证试验的准确性和安全性。

总的来说，万能试验机的工作原理是通过载荷传递系统将载荷施加在试样上，测量系统实时监测试样的力学性能参数，控制系统根据测量结果进行调整，以完成试验过程并获取相关数据。

它广泛应用于材料科学、工程结构、制造工艺等领域的实验研究和质量检验工作中。

电液伺服万能试验机使用说明一、试验机结构简介本实验室的电液伺服万能试验机，系由传统的国产WE系列的液压式万能试验机配以数字阀、力-应变-位移三路传感器及微机控制改制、升级而成，与现代国内外流行的WAW系列微机控制电液伺服万能试验机具有相同的功能、工作原理与结构。

所不同的只是工作油缸的位置：WE系列设置在机架上方称上置式；而WAW系列在下方称下置式。

能兼作拉伸、压缩及弯曲等多种实验的试验机成为万能材料试验机，简称万能机。

1、加载系统来自油泵的压力油抬起机架，使工作台上升，根据试样的不同位置产生拉伸或压缩变形。

一般试样的力值由油路上的压力传感器输出。

本试验机为提高测力精度，试样力值是由安装在机架顶部的负载传感器直接输出的，克服了油缸活塞间的摩擦力影响。

加载的快慢由系统中的数字比例节流阀，通过计算机反馈控制自动调节阀口开度来实现。

2、应变、位移测量系统试样的应变及位移分别由引伸计及位移传感器输出，经过高精度放大器，其值在计算机屏幕上显示。

3、控制系统试验机具有试验力值、工作台位移及试样应变三路控制，分别由多功能计算机软件操作。

二、试验准备1、开机次序：先开计算机——后开控制面板上的总电源——再开控制面板上的控制器开关。

2、在计算机显示屏上点击“金属机程序”软件，在登录框中选择相应的用户名“管理员”及密码“123”进入程序。

控制器自动检索并提示“上、下位机常数一致，便进入测试主界面。

若不能正常进入主界面，常见原因有两种：一是开机次序有误，则关机后重新按“1”次序开机；二是“通讯方式”设置有误，则“通讯方式”对话框中设置“串口号”为“COM1”，“波特率”为“19200”。

3、进入程序测试主界面后，在标题栏上方信息条中，选择“试验方案”→“新建试验”选择→“金属圆棒拉伸实验”或指导老师具体告知的实验名称，然后输入自己命名的组别编号（该编号应熟记，以便完成测试后找寻原始数据）。

如果前面已做过同类参数试验，则不选“新建试验”而选择“继续试验”。

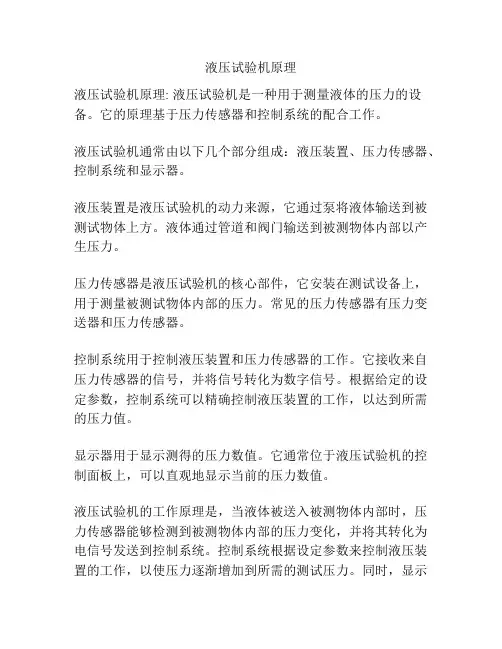

液压试验机原理
液压试验机原理: 液压试验机是一种用于测量液体的压力的设备。

它的原理基于压力传感器和控制系统的配合工作。

液压试验机通常由以下几个部分组成：液压装置、压力传感器、控制系统和显示器。

液压装置是液压试验机的动力来源，它通过泵将液体输送到被测试物体上方。

液体通过管道和阀门输送到被测物体内部以产生压力。

压力传感器是液压试验机的核心部件，它安装在测试设备上，用于测量被测试物体内部的压力。

常见的压力传感器有压力变送器和压力传感器。

控制系统用于控制液压装置和压力传感器的工作。

它接收来自压力传感器的信号，并将信号转化为数字信号。

根据给定的设定参数，控制系统可以精确控制液压装置的工作，以达到所需的压力值。

显示器用于显示测得的压力数值。

它通常位于液压试验机的控制面板上，可以直观地显示当前的压力数值。

液压试验机的工作原理是，当液体被送入被测物体内部时，压力传感器能够检测到被测物体内部的压力变化，并将其转化为电信号发送到控制系统。

控制系统根据设定参数来控制液压装置的工作，以使压力逐渐增加到所需的测试压力。

同时，显示
器会实时显示被测物体内部的压力数值，供操作人员参考。

总结起来，液压试验机通过液压装置向被测试物体施加液体压力，并通过压力传感器和控制系统实现对压力的测量和控制。

这种原理使得液压试验机成为重要的实验设备，广泛应用于各个行业的压力测试和质量控制中。

微机控制电液伺服万能试验机工作原理1. 引言电液伺服万能试验机是一种常用的测试仪器，用于测量和评估材料的力学性能。

它可以进行拉伸、压缩、弯曲等多种力学测试，并能够实时获取测试数据并进行分析。

微机控制电液伺服万能试验机是在传统电液伺服万能试验机的基础上，引入了微机控制系统，实现了自动化控制、数据采集和分析处理等功能。

本文将详细解释微机控制电液伺服万能试验机的工作原理，包括其基本原理、组成部分和工作流程等内容。

2. 基本原理2.1 传感器原理微机控制电液伺服万能试验机中的传感器起到了关键作用，它们用于测量和检测试验过程中产生的各种物理量。

常见的传感器有负荷传感器、位移传感器、应变传感器等。

•负荷传感器：负责测量试件所受到的力。

它通常采用应变片或压阻式传感器来转换力信号为电信号。

•位移传感器：负责测量试件的位移。

常见的位移传感器有拉线式、电容式、激光干涉式等。

•应变传感器：负责测量试件的应变。

它通常采用电阻应变片或光纤光栅等技术。

2.2 控制系统原理微机控制电液伺服万能试验机的控制系统由硬件和软件两部分组成。

•硬件部分包括主控制器、执行机构和传感器。

主控制器负责接收来自传感器的信号，并根据预设的控制算法生成相应的控制信号。

执行机构通过调节液压系统的工作状态，实现对试件施加力和位移的控制。

•软件部分是微机控制系统的核心，它运行在主控制器上，负责数据采集、处理和分析。

软件可以通过人机界面与用户进行交互，实现对测试过程和结果的监视和管理。

2.3 液压系统原理液压系统是微机控制电液伺服万能试验机中最重要的组成部分之一，它负责为执行机构提供动力，并实现对试件施加力和位移的控制。

液压系统由液压泵、液压缸、阀门和传动介质等组成。

其工作原理如下：1.液压泵通过旋转运动将机械能转化为液压能，将液体从油箱中吸入并加压后送入液压缸。

2.液压缸是执行机构的核心部件，它根据控制信号的调节，通过改变液体的流量和压力来实现对试件的力和位移控制。

液压疲劳试验机原理
液压疲劳试验机是一种用于测试材料、构件或结构在受到重复加载或应力循环作用下的疲劳性能的试验设备。

其工作原理基于液压系统的工作原理和疲劳加载的要求。

首先，液压疲劳试验机由主要部件液压系统、加载系统和控制系统组成。

液压系统主要包括液压泵、油箱、液压缸和压力传感器等。

该系统的工作原理是通过液压泵提供稳定的液压动力，将液压油从油箱中抽出，经过滤器净化后，送入液压缸中驱动加载系统。

加载系统是液压疲劳试验机的核心部件，它通常由加载驱动机构、加载执行机构和加载测量机构组成。

加载驱动机构通过控制液压油的流动和压力来控制加载执行机构的运动。

加载执行机构可以是液压缸、液压缸组合或电液伺服阀等，用于产生所需的加载形式和频率。

加载测量机构可用于测量加载力、位移、变形和应力等参数。

控制系统是液压疲劳试验机的智能控制部分，它由计算机控制、软件控制和数据采集系统等组成。

计算机控制负责实时监控和控制加载系统，根据预设的疲劳试验条件和要求，控制加载系统的运动和加载形式。

软件控制是通过预先编写的控制程序来实现对液压疲劳试验机的全自动控制。

数据采集系统则负责采集试验中的各种参数，并将其存储和处理。

在进行液压疲劳试验时，根据设计要求和试验目的，首先将试样装入加载系统中。

然后，通过液压泵提供稳定的液压动力，
驱动加载执行机构产生所需的加载形式和频率。

同时，控制系统实时监测加载力、位移和应力等参数，并将其记录下来用于后续分析和评估。

总之，液压疲劳试验机通过液压系统的工作原理和疲劳加载的要求，实现对材料、构件或结构在受到重复加载或应力循环作用下的疲劳性能进行测试和评估。

万能力学试验机原理
万能力学试验机的原理主要涉及到力学、材料学和电子学等多个学科。

下面我将从载荷传感器、执行元件和信号处理器等方面详细介绍其原理。

首先，万能力学试验机的载荷传感器主要由压力传感器和应变片传感器组成。

压力传感器用于测量压力或压力差，应变片传感器用于测量应变或变形。

在试验中，力通过执行元件（如液压缸或电机）作用于被试材料上，负载产生变形或应力，通过载荷传感器转化为电信号。

其次，执行元件是将电信号转化为机械运动的装置。

万能力学试验机中常用的执行元件有液压缸和电机。

液压缸由液压泵提供压力，将液压油通过阀门送入液压缸内，使活塞产生横向推动力或纵向拉伸力，进而作用于被试材料上。

电机通过电信号控制旋转运动，驱动传动装置将力传递给被试材料。

然后，信号处理器是将载荷传感器采集到的电信号进行处理、分析和显示的设备。

载荷传感器输出的电信号经过放大、滤波、采样等处理后，通过模数转换器将模拟信号转换为数字信号，然后由微处理器进行数据处理和分析，并通过显示器以图表或数字形式显示实验结果。

此外，为了控制试验过程和保护试验机的安全，万能力学试验机通常还配备有控制系统和保护装置。

控制系统可以根据试验需要设定载荷、变形或位移等参数，并实时监测试验数据；保护装置则可以在试验中检测到异常情况时及时停机，以
保护试验机和被试材料的安全。

总的来说，万能力学试验机的原理是通过载荷传感器测量负载产生的应变或变形，通过执行元件将电信号转化为机械运动，然后通过信号处理器进行数据处理和分析，并通过控制系统和保护装置实现试验的自动化和安全性。

它广泛应用于各个领域，如力学测试、材料性能评估和质量控制等。

万能试验机的工作原理万能试验机是一种用来测试材料的力学性能的常见实验设备。

它可以对不同类型的材料进行拉伸、压缩、弯曲等力学性能测试，帮助工程师和研究人员了解材料的力学性能和行为。

万能试验机的工作原理基于材料的加载和变形过程中施加的力和产生的位移之间的关系。

它由加载系统、测量系统和控制系统组成。

加载系统是整个试验机的核心部分，它主要用来施加力以加载样品。

加载系统通常由电动机、液压系统或螺杆驱动系统组成。

不同的加载系统适用于不同类型的试验，如拉伸试验、压缩试验和弯曲试验等。

例如，在拉伸试验中，电动机会施加拉力来拉伸样品，而在压缩试验中，液压系统会通过压力加载样品。

测量系统用来记录被测试材料的受力和位移。

测量系统主要包括传感器、放大器和数据采集系统。

传感器可以监测被测试样品所受的力，并将其转换为电压信号。

这些信号经过放大器处理后，传送到数据采集系统中。

数据采集系统会实时记录并存储被测试材料在不同加载条件下的受力和位移数据。

控制系统是用来控制加载系统的运行和变形速度。

通过控制系统，试验机可以按照设定的加载速度加载材料，以控制加载的过程和变形情况。

控制系统通常由计算机控制，可以提供更加精确和准确的控制。

在进行试验之前，需要准备样品并将其安装到试验机中。

样品通常为标准形状和尺寸，并且根据试验需要进行预处理，如修整、切割或加工。

样品通常夹在夹具之间，并通过夹具与试验机相连。

夹具可以是拉伸夹具、压缩夹具或弯曲夹具等，以适应不同类型的试验。

在试验过程中，试验机会按照预设的加载速度施加力以加载样品。

同时，加载系统会记录并测量被测试材料的受力和位移。

通过测量系统采集的数据，可以获取受力和位移之间的关系曲线。

这些数据可以用于计算材料的弹性模量、屈服强度、断裂强度和变形等力学性能参数。

在试验完成后，可以通过计算机进行数据处理和分析。

通过对测试数据进行统计和绘图分析，可以更深入地了解材料的力学行为和性能。

总结起来，万能试验机的工作原理基于对材料的加载和变形过程中施加力和记录位移的关系。

万能试验机工作原理一、引言万能试验机是一种广泛应用于材料力学性能测试的机器，它可以对金属、非金属等各种材料进行拉伸、压缩、弯曲等多种力学性能测试，是材料力学研究中不可或缺的设备之一。

本文将详细介绍万能试验机的工作原理。

二、结构组成万能试验机主要由以下几个部分组成：1. 电子控制系统：包括计算机、控制卡和数据采集卡等设备，用于控制试验过程和采集试验数据。

2. 传感器：包括载荷传感器和位移传感器，用于测量试件在受力过程中的载荷和变形情况。

3. 机械部分：包括主体框架、夹具和传动装置等部件，用于提供载荷和变形的条件。

三、工作原理万能试验机的工作原理可以简单地描述为：通过施加载荷到试件上，测量其受力变形情况，并记录下来。

具体来说，万能试验机的工作可以分为以下几个步骤：1. 样品安装首先将待测试样品安装在夹具上，并通过夹具固定住。

夹具的设计要考虑到样品的形状和尺寸，以保证其在受力过程中能够保持稳定。

2. 载荷施加载荷是试验的核心，它是通过万能试验机提供的液压或电动机械装置施加到样品上的。

载荷大小可以根据需要进行调整，以满足不同试验要求。

3. 位移测量在载荷作用下，样品会发生变形，这时需要测量其位移情况。

为此，在试验机上安装位移传感器，并将其连接到数据采集卡上。

当样品发生变形时，位移传感器会对其进行测量，并将数据发送给计算机进行处理。

4. 载荷测量除了位移外，载荷也需要进行测量。

为此，在试验机上安装载荷传感器，并将其连接到数据采集卡上。

当载荷作用于样品时，载荷传感器会对其进行测量，并将数据发送给计算机进行处理。

5. 数据处理最后，在完成以上步骤后，计算机会对采集到的数据进行处理，并生成相应的测试报告。

测试报告中包含了样品在受力过程中的各种性能指标和参数值，如弹性模量、屈服强度、断裂强度等。

四、应用领域万能试验机的应用领域非常广泛，主要包括以下几个方面：1. 材料科学：万能试验机可以测试各种材料的力学性能，如金属、非金属、塑料、橡胶等。

液压式万能材料试验机液压式万能材料试验机是一种用于测试材料性能的专用设备，它可以对金属、非金属、复合材料等各种材料进行拉伸、压缩、弯曲、剪切等多种性能测试。

本文将对液压式万能材料试验机的结构、工作原理以及应用领域进行详细介绍。

首先，液压式万能材料试验机的结构包括机械部分和液压部分。

机械部分主要由机架、上横梁、下横梁、活塞、试验空间等组成，而液压部分主要由液压缸、油泵、油箱、压力表等组成。

机械部分负责提供测试空间和施加载荷，而液压部分则负责提供动力和控制测试过程。

整个结构紧凑，操作方便，能够满足各种材料的测试需求。

其次，液压式万能材料试验机的工作原理是利用液压系统产生的压力，通过传递到试验空间，实现对材料的拉伸、压缩等测试。

当液压缸受到液压油的压力作用时，活塞会产生位移，并将力传递到试样上，从而对试样施加相应的载荷。

在测试过程中，可以通过控制液压系统的压力和流量来实现对试样的精确控制，从而获取准确的测试数据。

最后，液压式万能材料试验机在材料科学、机械制造、航空航天等领域有着广泛的应用。

在材料科学领域，可以用于测试材料的拉伸强度、屈服强度、断裂强度等力学性能，为材料的设计和选用提供参考依据。

在机械制造领域，可以用于测试零部件的强度和刚度，保证产品的质量和可靠性。

在航空航天领域，可以用于测试飞行器的结构材料，确保其安全可靠性。

总之，液压式万能材料试验机作为一种重要的测试设备，在材料研究和工程实践中发挥着重要作用。

它的结构简单、工作稳定、测试精度高，能够满足不同领域的测试需求，对推动材料科学和工程技术的发展具有重要意义。

希望本文的介绍能够帮助大家更加深入地了解液压式万能材料试验机的特点和应用，为相关领域的研究和实践提供参考。

液压试验机的一些分类液压试验机是一种广泛应用于各个领域的测试设备，通常用于测量物料、元件或设备的压力和强度。

液压试验机的工作原理是利用液体的力量来加压物体，使其产生强度和压力变形，进而评估其性能。

在不同的应用领域和工业生产中，液压试验机还具有不同的分类方法。

本文将介绍液压试验机的一些常见分类。

1. 按照试验类型分类液压试验机可以根据测试类型进行分类。

常见的测试类型包括静水压力测试、动态水压力测试、液压脆性测试、疲劳测试等。

不同类型的测试需要不同的设备和测试条件。

例如，疲劳测试需要使用液压脉冲试验机等设备，在不同的频率和振动条件下对测试对象进行不间断的循环性试验。

2. 按照操作方式分类液压试验机还可以根据操作方式进行分类。

一般将液压试验机分为手动和自动两种类型。

手动液压试验机利用人工力量产生压力，具有较低的成本和易操作的优点。

自动液压试验机则可以通过电脑程序或机械设备达到自动控制、自动换向、自动报警等功能，提高了试验精度和效率。

3. 按照试验压力分类液压试验机还可以根据测试压力进行分类。

测试压力范围不同的液压试验机适用于不同的工作场合和需求。

例如，低压液压试验机适用于血管等微型设备测试；中压液压试验机为通用设备，应用广泛；高压液压试验机则主要应用于液体灌装等高强度压力测试。

4. 按照试验样本尺寸分类液压试验机还可以根据试验样本的尺寸进行分类。

大型液压试验机可以用于测试大尺寸的工件和材料，而小型液压试验机则适合进行针对性较强的小样本测试。

根据样品尺寸的不同，液压试验机在测试时还需要不同的夹具和安装方式，以保证测试的准确性和安全性。

5. 按照试验温度分类液压试验机还可以根据测试温度进行分类。

例如，高温液压试验机适用于热处理试验、高温部件试验等应用场合。

低温液压试验机适用于低温环境下的试验，如冷却器试验、低温条件下的化学试验等。

以上是液压试验机的一些常见分类。

在实际应用中，液压试验机的类型和规格选择应该根据实际需求和试验要求进行选择，以保证测试的准确性和可靠性。

万能试验机工作原理
万能试验机，也称为万能材料试验机，是一种广泛应用于材料科学和工程领域的高精度仪器。

其工作原理如下：
1. 样品装置：万能试验机通常包含一个夹持装置，用于将待测试的样品夹紧。

夹持装置可以根据测试需要采用不同的夹持方式，如拉伸、压缩、弯曲等。

2. 载荷施加：试验机通过液压、电动等方式施加载荷到样品上。

在拉伸试验中，试验机通常通过拉伸头的移动，逐渐施加拉伸载荷；在压缩试验中，试验机则通过下压头施加压缩载荷。

3. 传感器检测：万能试验机内置了各种传感器，用于检测和测量样品在施加载荷过程中的各种参数。

常见的参数有：载荷大小、位移、应变等。

传感器通过将这些参数转化为电信号，然后传递给测试机控制系统。

4. 控制系统：试验机的控制系统根据传感器检测到的参数，实时监控并控制试验过程。

根据用户预设的测试参数和要求，控制系统可以自动化地完成对试验机的载荷施加、数据采集和结果计算等。

5. 数据分析：试验机控制系统将采集到的各种参数数据进行处理和分析，得到试验结果。

通常，这些结果可以包括材料的强度、刚度、韧性、断裂强度等相关性能指标。

通过以上工作原理，万能试验机可以对不同材料的力学性能进
行定量评估和比较，为材料选择、产品设计和工程分析提供重要的参考数据。
