传感器实验指导书
一、实验目的
本实验旨在帮助学生了解和掌握各种传感器的原理及应用，通过实际操作加深对传感器技术的理解，提高实践能力和创新思维。

二、实验器材
电阻式传感器
电容式传感器
电感式传感器
压电式传感器
磁电式传感器
热电式传感器
光电式传感器
光纤传感器
化学传感器
生物传感器
三、实验步骤与操作方法
电阻式传感器实验：
（1）将电阻式传感器接入电路，测量其阻值；
（2）改变被测物体的电阻值，观察电路中电压或电流的变化；
（3）记录实验数据，分析电阻式传感器的输出特性。

电容式传感器实验：
（1）将电容式传感器接入电路，测量其电容值；
（2）改变被测物体的介电常数，观察电路中电压或电流的变化；
（3）记录实验数据，分析电容式传感器的输出特性。

电感式传感器实验：
（1）将电感式传感器接入电路，测量其电感值；
（2）改变被测物体的磁导率，观察电路中电压或电流的变化；
（3）记录实验数据，分析电感式传感器的输出特性。

压电式传感器实验：
（1）将压电式传感器接入电路，测量其输出电压；（2）施加压力或振动，观察电路中电压的变化；（3）记录实验数据，分析压电式传感器的输出特性。

磁电式传感器实验：
（1）将磁电式传感器接入电路，测量其输出电压；（2）改变磁场强度，观察电路中电压的变化；
（3）记录实验数据，分析磁电式传感器的输出特性。

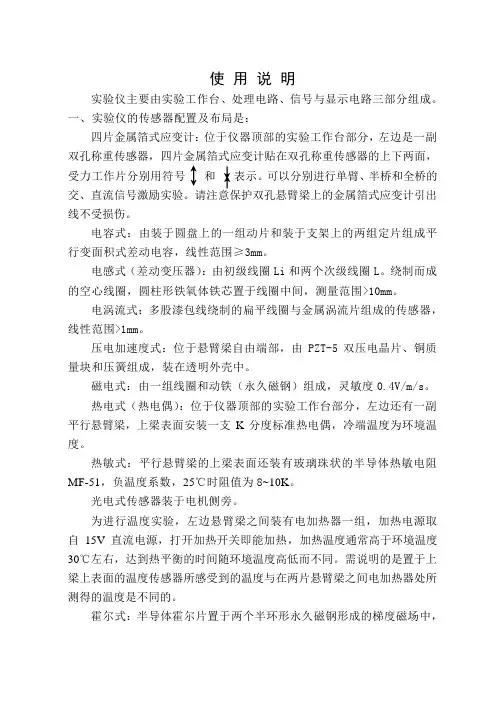

使用说明实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。

一、实验仪的传感器配置及布局是：四片金属箔式应变计：位于仪器顶部的实验工作台部分，左边是一副双孔称重传感器，四片金属箔式应变计贴在双孔称重传感器的上下两面，受力工作片分别用符号和表示。

可以分别进行单臂、半桥和全桥的交、直流信号激励实验。

请注意保护双孔悬臂梁上的金属箔式应变计引出线不受损伤。

电容式：由装于圆盘上的一组动片和装于支架上的两组定片组成平行变面积式差动电容，线性范围≥3mm。

电感式（差动变压器）：由初级线圈Li和两个次级线圈L。

绕制而成的空心线圈，圆柱形铁氧体铁芯置于线圈中间，测量范围>10mm。

电涡流式：多股漆包线绕制的扁平线圈与金属涡流片组成的传感器，线性范围>1mm。

压电加速度式：位于悬臂梁自由端部，由PZT-5双压电晶片、铜质量块和压簧组成，装在透明外壳中。

磁电式：由一组线圈和动铁（永久磁钢）组成，灵敏度0.4V/m/s。

热电式（热电偶）：位于仪器顶部的实验工作台部分，左边还有一副平行悬臂梁，上梁表面安装一支K分度标准热电偶，冷端温度为环境温度。

热敏式：平行悬臂梁的上梁表面还装有玻璃珠状的半导体热敏电阻MF-51，负温度系数，25℃时阻值为8~10K。

光电式传感器装于电机侧旁。

为进行温度实验，左边悬臂梁之间装有电加热器一组，加热电源取自15V直流电源，打开加热开关即能加热，加热温度通常高于环境温度30℃左右，达到热平衡的时间随环境温度高低而不同。

需说明的是置于上梁上表面的温度传感器所感受到的温度与在两片悬臂梁之间电加热器处所测得的温度是不同的。

霍尔式：半导体霍尔片置于两个半环形永久磁钢形成的梯度磁场中，线性范围≥3mm 。

MPX 压阻式：摩托罗拉扩散硅压力传感器，差压工作，测压范围0~50KP 。

精度1%。

（CSY10B ）湿敏传感器：高分子湿敏电阻，测量范围：0~99%RH 。

气敏传感器：MQ3型，对酒精气敏感，测量范围10-2000PPm ，灵敏度RO/R ＞5。

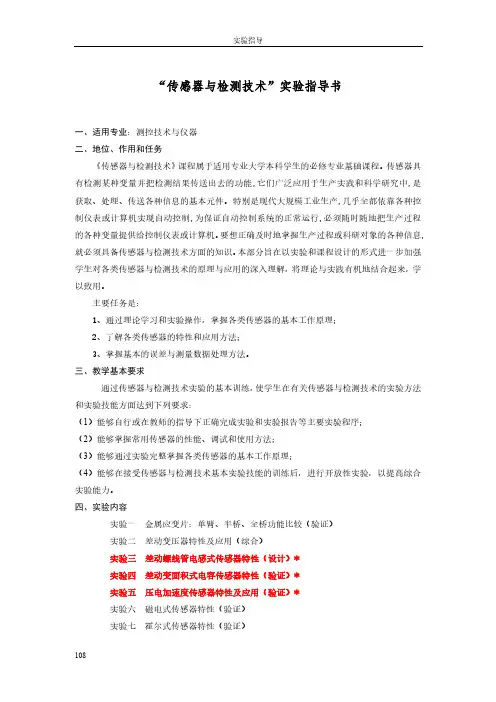

“传感器与检测技术”实验指导书一、适用专业：测控技术与仪器二、地位、作用和任务《传感器与检测技术》课程属于适用专业大学本科学生的必修专业基础课程。

传感器具有检测某种变量并把检测结果传送出去的功能,它们广泛应用于生产实践和科学研究中,是获取、处理、传送各种信息的基本元件。

特别是现代大规模工业生产,几乎全都依靠各种控制仪表或计算机实现自动控制,为保证自动控制系统的正常运行,必须随时随地把生产过程的各种变量提供给控制仪表或计算机。

要想正确及时地掌握生产过程或科研对象的各种信息,就必须具备传感器与检测技术方面的知识。

本部分旨在以实验和课程设计的形式进一步加强学生对各类传感器与检测技术的原理与应用的深入理解，将理论与实践有机地结合起来，学以致用。

主要任务是：1、通过理论学习和实验操作，掌握各类传感器的基本工作原理；2、了解各类传感器的特性和应用方法；3、掌握基本的误差与测量数据处理方法。

三、教学基本要求通过传感器与检测技术实验的基本训练，使学生在有关传感器与检测技术的实验方法和实验技能方面达到下列要求：（1）能够自行或在教师的指导下正确完成实验和实验报告等主要实验程序；（2）能够掌握常用传感器的性能、调试和使用方法；（3）能够通过实验完整掌握各类传感器的基本工作原理；（4）能够在接受传感器与检测技术基本实验技能的训练后，进行开放性实验，以提高综合实验能力。

四、实验内容实验一金属应变片：单臂、半桥、全桥功能比较（验证）实验二差动变压器特性及应用（综合）实验三差动螺线管电感式传感器特性（设计）*实验四差动变面积式电容传感器特性（验证）*实验五压电加速度传感器特性及应用（验证）*实验六磁电式传感器特性（验证）实验七霍尔式传感器特性（验证）108109实验八 热敏电阻测温特性（设计） 实验九 光纤位移传感器特性及应用（验证） 实验十 汽车防撞报警系统设计(设计)五、实验教材主要教材：《传感器与检测技术学习指导（实验部分）》六、考核方法根据实验操作效果、实验态度、实验报告撰写结果等进行综合评定。

传感器与检测技术实验指导教师：陈劲松实验一金属箔式应变片——单臂电桥性能实验错误!未指定书签。

实验二金属箔式应变片-全桥性能实验及电子秤实验错误!未指定书签。

实验三电容式传感器的位移特性实验 ..... 错误!未指定书签。

实验四Pt100热电阻测温实验.................. 错误!未指定书签。

实验一金属箔式应变片——单臂电桥性能实验一、 实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、 基本原理：金属丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是金属的电阻应变效应。

金属的电阻表达式为：SlR ρ=（1）当金属电阻丝受到轴向拉力F 作用时，将伸长l ∆，横截面积相应减小S ∆，电阻率因晶格变化等因素的影响而改变ρ∆，故引起电阻值变化R ∆。

对式（1）全微分，并用相对变化量来表示，则有：ρρ∆+∆-∆=∆S S l l R R （2）式中的l l ∆为电阻丝的轴向应变，用ε表示，常用单位με（1με=1×mm mm 610-）。

若径向应变为rr ∆，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为）（l l r r ∆-=∆μ，因为S S ∆=2（rr ∆），则（2）式可以写成： llk l l l l l l R R ∆=∆∆∆++=∆++∆=∆02121）（）（ρρμρρμ（3） 式（3）为“应变效应”的表达式。

0k 称金属电阻的灵敏系数，从式（3）可见，0k 受两个因素影响，一个是（1+μ2），它是材料的几何尺寸变化引起的，另一个是）（ρερ∆，是材料的电阻率ρ随应变引起的（称“压阻效应”）。

对于金属材料而言，以前者为主，则μ210+≈k ，对半导体，0k 值主要是由电阻率相对变化所决定。

实验也表明，在金属丝拉伸比例极限内，电阻相对变化与轴向应变成比例。

通常金属丝的灵敏系数0k =2左右。

用应变片测量受力时，将应变片粘贴于被测对象表面上。

传感器检测技术实训指导前言传感器原理检测技术课程，在高等理工科院校电气与自动化专业、电子信息工程和测控技术与仪器类各专业的教学计划中，是一门重要的专业基础课。

实验是教学的重要环节之一，通过实验巩固和消化课堂所讲授理论内容，掌握常用传感器的工作原理和使用方法，提高学生的动手能力和学习兴趣。

本实验指导书提供了多个实验，可根据各学院相关专业教学实际，进行选做。

该指导书在以往使用的《检测技术实验指导书》基础上，由电气学院赵兰老师、姚志树老师进行了一定的修改和补充。

目录实验一箔式应变片桥路性能比较............ - 2 -实验二电容式传感器的特性................ - 4 -实验三电涡流式传感器的静态标定.......... - 6 -实验四电涡流传感器电机转速测量实验...... - 8 -实验五霍尔式传感器特性实验.............. - 9 -实验六霍耳传感器的应用—电子秤......... - 10 -实验一 箔式应变片桥路性能比较一 、实验目的：1．观察了解箔式应变片结构及粘贴方式。

2．测试应变梁变形的应变输出。

3．比较各桥路间的输出关系。

二、实验原理：应变片是最常用的测力传感元件。

用应变片测试时，应变片要牢固地粘贴在测试体表面。

当测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。

通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种，单臂，半桥，全桥电路的灵敏度依次增大。

实际使用的应变电桥的性能和原理如下：311234()o R R U E R R R R =-++已知单臂、半桥和全桥电路的∑R 分别为、、。

电桥灵敏度S ＝∆V / ∆X ，于是对应于单臂、半桥和全桥的电压灵敏度分别为1/4E 、1/2E 和E 。

三、实验所需部件：CSY 10 型传感器系统实验仪：直流稳压电源、差动放大器、电桥、毫伏表、测微头。

直流稳压电源打到0V 档，毫伏表打到±50mv 档，差动放大器增益旋钮打到最右边。

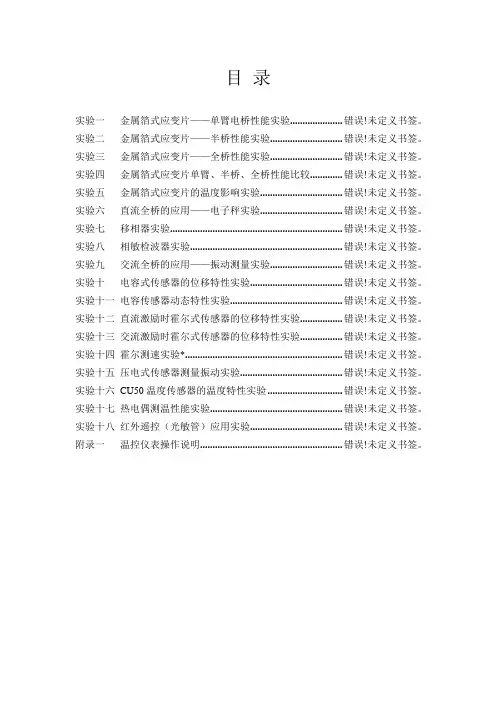

目录实验一金属箔式应变片——单臂电桥性能实验.................. 错误！未定义书签。

实验二金属箔式应变片——半桥性能实验.......................... 错误！未定义书签。

实验三金属箔式应变片——全桥性能实验.......................... 错误！未定义书签。

实验四金属箔式应变片单臂、半桥、全桥性能比较.......... 错误！未定义书签。

实验五金属箔式应变片的温度影响实验.............................. 错误！未定义书签。

实验六直流全桥的应用——电子秤实验.............................. 错误！未定义书签。

实验七移相器实验.................................................................. 错误！未定义书签。

实验八相敏检波器实验.......................................................... 错误！未定义书签。

实验九交流全桥的应用——振动测量实验.......................... 错误！未定义书签。

实验十电容式传感器的位移特性实验.................................. 错误！未定义书签。

实验十一电容传感器动态特性实验.......................................... 错误！未定义书签。

实验十二直流激励时霍尔式传感器的位移特性实验.............. 错误！未定义书签。

实验十三交流激励时霍尔式传感器的位移特性实验.............. 错误！未定义书签。

实验十四霍尔测速实验*............................................................ 错误！未定义书签。

编号:08010042传感器检测技术课程－实训项目实训指导书编写: 校核:审批: 版本:学生实训制度1．实训前必须预习实训指导书，了解实训目的和注意事项。

2．按预约时间进入实训室，不得无故迟到、早退、旷课。

3．进入实训室后应注意安全、卫生、不准喧哗打闹、不准抽烟、不准乱写乱画乱扔纸屑、不准随地吐痰、不准擅自动仪器设备，或实训过程中未按操作规程操作仪器设备，导致损坏仪器设备者要照价赔偿。

4．实训时应严格遵守操作步骤和注意事项。

若遇仪器设备发生故障，应立即向教师报告，及时检查，待排除故障后才能继续实训。

5．实训过程中，同组同学应相互配合，认真纪录；应独立完成实训报告。

6．实训结束后，应将仪器设备、工具擦拭干净，摆放整齐；协助做好实训室清洁卫生。

7．不得将实训室的工具、仪器、材料等物品携带出实训室。

概述使用专业：应用电子专业三年级《传感器检测技术课程》实训分十一次进行，每次实训学时可按推荐学时进行，也可根据具体情况进行适当的调整，但《传感器检测技术课程》实训课的总学时不得少于10学时（备注：该实训课时不应少于该门课程教学计划规定的实践课课时）。

每次实训的内容级推荐学时如下：实训的目的是加强对基本理论的理解，培养和提高实际动手能力，其中包括：1、熟练掌握传感器的工作原理、特性以及其分类；2、掌握传感器的用途和用法，了解常见的几种传感器的工作原理、性能指标与应用方法以及其他传感器的相关知识。

目录实训项目一金属箔式应变片性能—单臂电桥 (5)实训项目二金属箔式应变片：单臂、半桥、全桥的比较 (7)实训项目三金属箔式应变片——交流全桥 (9)实训项目四差动变压器（互感式）的应用——振动测量 (11)实训项目五差动变面积式电容传感器的静态及动态特性 (12)实训项目六霍尔式传感器的特性——交流激励 (13)实训项目七磁电式传感器的性能 (14)实训项目八压电传感器的动态响应实验 (16)实训项目九相敏检波器实验 (17)实训项目十移相器实验 (20)实训项目十一热电偶原理及现象的观测 (22)实训项目一金属箔式应变片性能—单臂电桥1、实训目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

实验一金属箔式应变片性能研究一、实验目的1、了解金属箔式应变片，单臂电桥的工作原理和工作情况。

2、了解金属箔式应变片，半桥的工作原理和工作情况。

3、了解金属箔式应变片，全桥的工作原理和工作情况。

4、验证单臂、半桥、全桥的性能及相互之间的关系。

二、实验原理电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成，一种利用电阻材料的应变效应工程结构件的内部变形转化为电阻变化的传感器。

此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的形变，然后由电阻应变片将弹性元件的形变转化为电阻的变化，再通过测量电路将电阻的变化转换成电压或者电流变化信号输出。

它可用于能转化成形变的的各种物理量的检测。

本实验以金属箔式应变片为研究对象。

箔式应变片的基本结构：金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基板上，粘贴直径为0.025mm左右的金属丝或者金属箔制成，如图所示：(a)丝式应变片(b) 箔式应变片图1-1金属箔式应变片结构金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，与丝式应变片工作原理相同。

电阻丝在外力的作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。

描述电阻应变效应的关系式为△R/R=Kε。

式中△R/R为电阻丝电阻的相对变化，K为应变灵敏系数，ε=△L/L为电阻丝长度相对变化。

为了将电阻应变式传感器的电阻变化转化成电压或者电流信号，在应用中一般采用电桥电路作为测量电路。

电桥电路具有结构简单、灵敏度高、测量范围宽、线性度好且易实现温度补偿等优点。

能较好地满足各种应变测量要求，因此在测量应变中得到了广泛的应用。

电路电桥按其工作方式分有单臂、半桥、全桥三种，单臂工作输出信号最小，线性、稳定性较差；双臂输出是单臂的两倍，性能比单臂有所改善；全桥工作时的输出是单臂的四倍，性能最好。

因此，为了得到较大的输出电压一般采用半桥或者全桥工作。

三、需用器件与单元：可调直流稳压电源、电桥、差动放大器、双平行梁、测微头、应变片、电压/频率表、主、副电源。

传感器技术实验指导书淮阴工学院电子工程系THSRZ-1型传感器系统综合实验装置简介实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。

1. 实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、直流稳压电源±15V、+5V、±2-±10V、2-24V可调四种、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。

2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C转动源：2~24V直流电源驱动，转速可调在0~4500 RPM(转/分)振动源：装有振动台1Hz—30Hz（可调）3. 处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。

4. 数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。

14位A/D转换、采样速度达300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图等处理，能对数据进行分析、存盘、打印等处理，实现软件为硬件服务。

二、实验内容结合本装置的数据采集系统，不用外配示波器，可以完成大部分常用传感器的实验及应用。

实验一、 金属箔应变片的性能研究实验1 金属箔式应变片――单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器：应变传感器实验模块、托盘、砝码、数显电压表、±15V 、±4V 电源、万用表（自备）。

三、实验原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=K ε，式中ΔR/R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=Δl/l 为电阻丝长度相对变化。

传感器与检测技术实验指导书电气与电子工程技术系2006年10月20日一、 实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、 实验原壬里：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应， 描述电阻应变效应的关系式为：△R/R = K£ 式中：4R/R 为电阻丝电阻相对变化，K 为应变灵敏系数, £二为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过 它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受 力状态。

对单臂电桥输出电压U o i= EKs /4o三、 实验仪器和设备：主机箱（±4V 、±15V.电压表）、应变式传感器实验模板、托盘、袪码、41 位数显万用表（自备b图1 应变片单臂电桥性能实验安装.接线示意图A p次振动桀应变拖座加热电困托聂支点/+5v加热器U1U ——CSO —7011—4 in 1 1-4 IB应变片 托接主机箱±15V接 机 箱接主机箱-创:Rw3 S 左338应变传感器实验模板四、实验内容和步骤：应变传感器实验模板说明：实验模板中的Rl、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

1、根据图1〔应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中4片应变片和加热电阻已连接在实验模板左上方的Rl、R2、R3、R4和加热器上。

传感器左下角应变片为R1 ；右下角为R2；右上角为R3 ;左上角为R4o 当传感器托盘支点受压时，Rl、R3阻值增加，R2、R1阻值减小，可用四位半数显万用进行测量判别。

常态时应变片阻值为350Q，加热丝电阻值为50Q左右。

〕安装接线。

2、放大器输岀调零：将图1实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接（Vi = 0）;调节放大器的增益电位器Rw3大约到中间位置（先逆时针旋到底，再顺时针旋转2圈）;将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器R W4 ,使电压表显示为零。

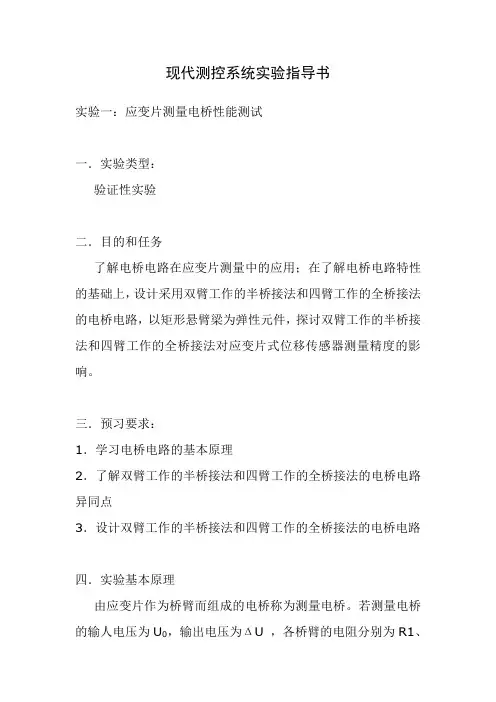

现代测控系统实验指导书实验一：应变片测量电桥性能测试一．实验类型：验证性实验二．目的和任务了解电桥电路在应变片测量中的应用；在了解电桥电路特性的基础上，设计采用双臂工作的半桥接法和四臂工作的全桥接法的电桥电路，以矩形悬臂梁为弹性元件，探讨双臂工作的半桥接法和四臂工作的全桥接法对应变片式位移传感器测量精度的影响。

三．预习要求：1．学习电桥电路的基本原理2．了解双臂工作的半桥接法和四臂工作的全桥接法的电桥电路异同点3．设计双臂工作的半桥接法和四臂工作的全桥接法的电桥电路四．实验基本原理由应变片作为桥臂而组成的电桥称为测量电桥。

若测量电桥的输人电压为U0，输出电压为ΔU ，各桥臂的电阻分别为R1、R2、R3、R4，则：0123412344U R R R R U R R R R ⎛⎫∆∆∆∆∆=-+- ⎪⎝⎭（1）测量电桥灵敏度：0123412341/4/U U R R R R K U R R R R R R R R ⎛⎫∆∆∆∆∆==∆=-+- ⎪∆∆⎝⎭（2）当采用双臂工作的半桥接法时，见图1a ，若R1＝R2＝R ，有：1234,,0t t R R R R R R R R ∆=∆+∆∆=-∆+∆∆=∆=（3）代入公式（1）（2）得：001,42R R U K U R ∆∆== （4）当采用四臂工作的全桥接法时，见图1b ，若R1＝R2＝R3=R4=R ，有：1234,,,t t t t R R R R R R R R R R R R ∆=∆+∆∆=-∆+∆∆=∆+∆∆=-∆+∆ （5）代入公式（1）（2）得：00,4R RU K U R∆∆== （6）（a ）双臂工作的半桥接法 （b ）四臂工作的全桥接法图1 电桥电路弹性元件采用40Cr 钢制成的矩形梁，梁长度Z=38mm ，厚度h=5.2mm ，宽度b=10mm ．根据材料力学中梁的应力分析，对矩形梁应变为：26FL Ebh ε=（7）式中E 为40Cr 钢的弹性模量，E =19.63 X 1010N/m 2 ，F 为外加载荷。

传感器和检测技术实验指导书(第二版)电气工程学院华亮陈锋张齐沈申生2007年1月目录实验一箔式应变片直流电桥实验----------------------------------3 实验二移相器和相敏检波器实验----------------------------------9 实验三电涡流式传感器的应用-------------------------------------13 实验四差动变压器传感器的性能与标定-------------------------18 实验五温度检测系统的设计----------------------------------------22 附录：CSY10型传感器实验仪的使用说明------------------------------25 实验一箔式应变片直流电桥实验一、实验目的1. 了解电阻式金属箔应变片传感器的物理原理及其结构和粘贴方式。

2 研究利用金属箔应变片构成的（单臂、双臂、四臂）直流电桥的工作原理。

3. 通过应变梁的变形，测试金属箔应变片构成的（单臂、双臂、四臂）直流电桥的输出响应。

比较各种桥路的输出关系，验证各种桥路的工作原理及单臂、双臂、全桥的输出响应灵敏度之间的关系。

4. 综合应用应变片传感器和直流电桥，设计位移或压力检测系统，并进行测量和标定。

二、实验原理应变片是最常用的测力传感元件,它牢固地粘贴在测试应变体（如悬臂梁、应变筒、应变柱等）表面，测量时,元件受力发生形变，应变片的敏感栅随即变形，其电阻值发生相应的微量变化。

将应变片作为直流电桥的桥臂，直流电桥输出接运算放大器电路，将其转换成电压或电流信号输出。

电桥电路是最常用的非电量（电阻、电容）电测电路中的一种，当桥臂四个电阻R 1＝R 2＝R 3＝R 4＝R 或桥路对臂电阻阻值的乘积相等时，电桥平衡，电桥输出为零。

桥臂四个电阻R 1、R 2、R 3、R 4的相对变化i ρ分别为1ρ=△R 1／R 1、2ρ=△R 2／R 2、3ρ=△R 3／R 3、4ρ=△R 4／R 4。

传感器和检测技术实验指导书目录第一章传感器实验仪使用说明 (1)1.1 传感器系统实验箱的组成 (1)1.2 传感器 (2)1.3 V9.0数据采集卡及处理软件 (3)1.4 调节仪简介 (4)1.5 温度源及温度控制原理简介 (16)第二章传感器与检测技术实验 (17)实验一应变片单臂特性实验 (17)实验二应变片半桥特性实验 (22)实验三应变片全桥特性实验 (23)实验四应变片单臂、半桥、全桥特性比较 (24)实验五应变直流全桥的应用—电子秤实验 (25)实验六压阻式压力传感器的压力测量实验 (27)实验七差动变压器的性能实验 (29)实验八激励频率对差动变压器特性的影响 (32)实验九差动变压器零点残余电压补偿实验 (33)实验十差动变压器测位移实验 (34)实验十一差动变压器的应用—振动测量实验 (36)实验十二电涡流传感器位移特性实验 (38)实验十三被测体材质对电涡流传感器特性影响 (41)实验十四被测体面积大小对电涡流传感器的特性影响实验 (42)实验十五电涡流传感器测振动实验 (42)实验十六K热电偶测温特性实验 (43)实验十七Pt100铂电阻(热电阻)测温特性实验 (49)实验十八线性霍尔式传感器位移特性实验 (54)实验十九开关式霍尔传感器测转速实验 (57)实验二十磁电式传感器测转速实验 (58)实验二十一光电传感器测转速实验 (60)实验二十二光纤传感器的位移特性实验 (61)实验二十三气敏传感器实验 (63)实验二十四湿敏传感器实验 (65)第一章传感器实验仪使用说明1.1 传感器系统实验箱的组成CSY-XS传感器实验箱平面图如图1.1所示：主要由机头、主板、信号源、传感器、数据采集卡、PC接口、软件等各部分组成。

图1.1 CSY-XS传感器实验箱平面图1、机头由应变梁(含应变片、PN结、NTC R T热敏电阻、加热器等)；振动源(振动台)；升降调节杆；测微头和传感器的安装架(静态位移安装架)；传感器输入插座；光纤座及温度源等组成。

传感器原理及检测技术实验指导书李锶张敏谭竹梅编著机械设计制造及控制中心教材前言传感器原理及检测技术课程是和实际应用结合非常紧密的课程，因此实践教学对于提高学生的综合素质、培养学生的创新精神的实践能力具有特殊作用。

综合实验环节是课堂理论教学的重要补充，目的是使学生加深对课堂讲述理论内容的理解和掌握，更重要的是对学生进行实验技能的基本训练，提高学生分析问题和解决问题的能力，树立工程实际观点和严谨的科学作风，得到科学研究的初步训练。

本实验课的目的在于培养学生掌握传感器应用及检测技术的基本实验方法与操作技能，通过实验教学，使学生对常用测量传感器的工作原理、物理结构、测量电路和实际应用等形成感性认识，加深学生对传感器的选型、调理电路设计方法的理解，培养学生的动手能力，并能根据实验目的、实验内容及实验设备进行传感器应用的自行设计，确定实验步骤，测取所需数据，进行分析研究，得出必要结论，从而完成实验报告，达到培养学生在传感器应用及检测技术中具备分析问题和解决问题的初步能力，为今后在工程实际中设计性能优良的传感器应用系统打下基础。

实验教学与理论教学紧密配合，理论上难于理解的内容通过实验进行分析和验证；将课程分解出若干个知识点，从知识应用的角度议定实验项目，从工程应用的角度议定实验项目，培养学生工程应用能力。

本课程开设2个必修实验（4课时），其他为18课时的选修实验，在任选实验时，根据学生掌握知识的程度选做4课时实验。

实验一：金属箔式应变片：单臂、半桥、全桥比较实验实验学时：2实验类型：验证实验要求：（必修）一、实验目的1、熟悉CSY-998型传感器系统实验仪的结构及使用方法2、了解金属箔式应变片的应变效应，电桥工作原理，放大器性能。

3、通过实验增加学生对传感器的感性认识。

4、验证单臂、半桥、全桥的性能及相互之间关系。

二、实验内容1、单臂电桥实验2、半桥电路性能实验，比较金属应变片半桥和单臂桥的性能。

3、全桥电路性能实验，了解全桥测量电路的优点。

实验一应变式传感器与检测系统实验一、实验目的1．熟悉金属箔式应变片的应变效应和测量电桥（全桥）的组成、工作原理和性能；利用应变片制作的称重实验台进行物品称重，并掌握称重实验台的定标和测量误差修正方法；2．结合称重实验系统的构建，熟悉典型的自动检测系统的硬件结构和工作原理；掌握检测技术软件（数据采集和处理软件DRVI）的基本功能和使用方法。

二、实验原理本实验所用的DRCZ-A型称重台由应变式力传感器、底座、支架和托盘构成。

其中，力传感器由测力环和4个应变片构成的全桥电路组成。

当物料加到载物台后，4个应变片会发生变形，通过电桥放大后产生电压输出。

图1称重实验台结构示意图电阻应变片是利用物体线性长度发生变形时其阻值会发生改变的原理制成的，其电阻丝一般用康铜材料，它具有高稳定性及良好的温度补偿性能。

测量电路普遍采用惠斯通电桥（如图1-2所示），利用的是欧姆定律，输出量是电压差。

图2 电阻应变片惠斯通电桥测量电路为提高测量精度，称重实验台使用前可用标准砝码对其进行标定，得到物料重量与输出电压的关系曲线，实际使用时将测量电压按该曲线反求出实际重量就。

关系曲线用y=k x+b拟合，方法有：①理论拟合；②端点连线平移拟合；③端点连线拟合；④过零旋转拟合；⑤最小二乘拟合等。

本实验用两个砝码进行标定，通过计算直线的方法（端点连线拟合）进行标定。

测量误差修正除前述的标定外，还可通过数据处理的方法来实现，如：平均值处理等。

三、实验仪器设备和器材1．计算机１台2．检测软件DRVI 1套3．称重实验台（DRCZ-A）1个4．砝码1套5．USB数据采集器1台四、实验要求1.预习要求：阅读、理解实验指导书的实验原理，并思考回答以下问题：a) 为什么称重实验台能用应变片来称重？采用全桥电路有什么优点？b) 为什么称重实验台使用前要用标准砝码进行标定？c) 如何分析称重实验台称重时所产生的误差？2. 实验内容：用DRDAQ-USB型数据采集仪和DRCZ-A型称重台称一色块的重量，并计算静态误差与该系统测量的非线性误差。

目录使用说明实验内容（各型传感器实验仪按需选用）实验一箔式应变片性能——单臂电桥实验二箔式应变片三种桥路性能比较实验三箔式应变片的温度效应实验四应变电路的温度补偿实验五半导体应变片的性能实验六半导体应变片直流半桥测试系统实验七箔式应变片与半导体应变片性能比较实验八移相器试验实验九相敏检波器试验实验十箔式应变片组成的交流全桥实验十一激励频率对交流全桥的影响实验十二交流全桥的应用——振幅检测实验十三交流全桥组成的电子秤//实验十四差动变压器性能实验十五差动变压器零残电压的补偿实验十六差动变压器的标定实验十七差动变压器的振动测量实验十八差动螺管式电感传感器位移测量实验十九差动螺管式电感传感器振幅测量实验二十激励频率对电感传感器的影响实验二十一热电式传感器——热电偶实验二十二热敏式温度传感器测温实验实验二十三P—N 温度传感器实验二十四光纤位移传感器——位移测量实验二十五光纤传感器——转速测量实验二十六光电传感器的应用——光电转速测试实验二十七霍尔式传感器的支流激励特性实验二十八霍尔式传感器的交流激励特性实验二十九霍尔式传感器的应用——振幅测量实验三十霍尔式传感器的应用——电子秤实验三十一电涡流式传感器的静态标定实验三十二被测材料对电涡流传感器的特性的影响实验三十三电涡流式传感器的振幅测量实验三十四电涡流传感器的称重实验实验三十五电涡流传感器电机测速试验实验三十六磁电式传感器实验三十七压电加速度传感器实验三十八电容式传感器特性实验三十九力平衡式传感器实验四十双平行梁的动态特性——正弦稳态相应实验四十一微机检测与转换——数据采集处理使用说明CSY系列传感器系列实验仪是用于检测仪表类课程教学实验的多功能教学仪器。

其特点是集被检测、各种传感器、信号与激励、处理电路和显示器于一体，可以组成一个完整的测试系统。

通过实验指导书所提供的数十种实验举例，能完成包含光、磁、电、温度、位移、振动、转速等内容的测试实验。

通过这些实验，实验者可以对各种不同的传感器计测量电路原理组成有直观的感性认识，并可在本仪器上举一反三开发出新的实验内容。
