sf6补气流程SF6补气流程SF6补气是指在电力设备中使用六氟化硫（SF6）气体，当气体压力降低时，通过特定的流程将SF6气体补充到设备中，以确保设备正常运行。
本文将介绍SF6补气的流程及相关注意事项。
一、准备工作在进行SF6补气之前，需要进行一些准备工作。
首先，检查SF6气体的储存容器，确保其密封性良好，气体纯度满足要求。
同时，检查补气设备，包括补气管道和阀门等，确保其完好无损。
另外，需要检查设备的压力表和密封件，确保其正常工作。
二、检查设备状态在进行SF6补气之前，需要检查设备的状态。
首先，检查设备的压力表，确保其正常工作，记录当前的气体压力值。
然后，检查设备的密封件，特别是与SF6气体接触的部位，确保其完好无损，无泄漏现象。
三、连接补气装置将SF6补气装置与设备进行连接，确保连接口密封良好，无泄漏。
在连接过程中，需要确保补气装置和设备的阀门处于关闭状态，以防止气体泄漏。
四、抽真空在进行SF6补气之前，需要先将设备内的气体抽空，即进行真空处理。
打开设备内的抽真空阀门，启动真空泵，将设备内的气体抽出，直到达到所需真空度。
在抽真空过程中，需要注意监测真空度和泵的工作状态，确保真空处理的有效性。
五、补充SF6气体当设备内达到所需真空度后，可以进行SF6气体的补充。
首先，打开SF6气体储存容器的阀门，将气体流入设备内。
在补气过程中，需要注意监测设备内的压力变化，确保补气的充分性。
同时，还需要监测补气装置和设备的阀门状态，确保补气过程中无泄漏现象发生。
六、密封设备在完成SF6气体补充后，需要及时密封设备，以防止气体泄漏。
关闭补气装置和设备的阀门，确保密封良好。
同时，还需要检查设备的密封件，确保其正常工作。
七、检测设备状态在进行SF6补气后，需要对设备的状态进行检测。
首先，检查设备的压力表，确保补气后压力值正常。
然后，进行气体泄漏检测，以确保设备密封性良好。
最后，检查设备的其他功能部件，确保设备正常运行。

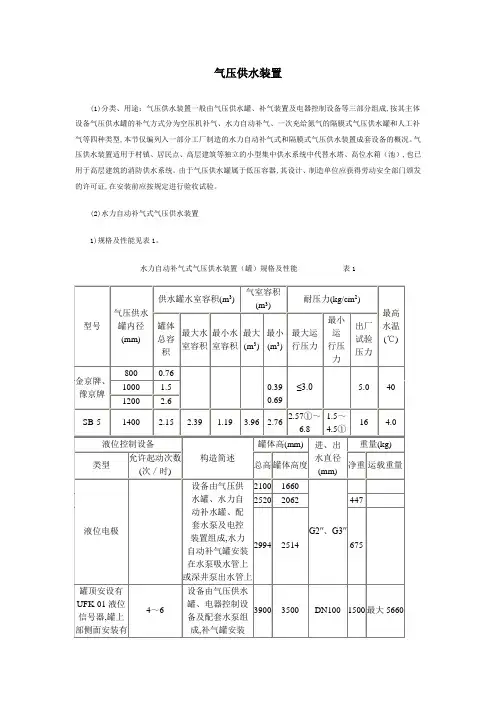

气压供水装置(1)分类、用途：气压供水装置一般由气压供水罐、补气装置及电器控制设备等三部分组成,按其主体设备气压供水罐的补气方式分为空压机补气、水力自动补气、一次充给氮气的隔膜式气压供水罐和人工补气等四种类型,本节仅编列入一部分工厂制造的水力自动补气式和隔膜式气压供水装置成套设备的概况。
气压供水装置适用于村镇、居民点、高层建筑等独立的小型集中供水系统中代替水塔、高位水箱（池）,也已用于高层建筑的消防供水系统。
由于气压供水罐属于低压容器,其设计、制造单位应获得劳动安全部门颁发的许可证,在安装前应按规定进行验收试验。
(2)水力自动补气式气压供水装置1)规格及性能见表1。
水力自动补气式气压供水装置（罐）规格及性能表1①指空罐压力分别为0.9及3.2公斤/厘米2、最高水位时的压力及最低水位时的压力。
2）外形及安装：i金京牌水力自动补气式气压供水装置外形见图1、安装示意见图2、表2。
金京牌水力自动补气式气压供水装置外形尺寸表2ii SB-5型自动补气式气压供水装置及安装示意见图3。
(3)隔膜式气压罐供水设备：供水设备由隔膜式气压罐、电控柜、配套水泵及相应的管路附件组成。
气压罐内在罐体中部法兰安设有橡胶隔膜,罐体的下部为水室,上部为气室,充有一定压力的氮气。
当水泵投入运行时,随着罐内压力增高,水室体积随之增大,氮气受到挤压,当压力达到设计最高值时,由电接点压力表自动控制停泵,此时借气室内氮气的膨胀力挤压隔膜,水室向用水点供水,当罐内压力降至设计最低值时,电接点压力表将自动启动水泵向水室送水,以此反复循环实现自动供水。
1)规格及性能：隔膜式气压供水罐规格见表3，配用的电控柜规格见表4。
隔膜式气压供水罐规格表3①α=P1/P2式中：α——压力比，一般为0.65～0.85；P1——最低水位时的罐内压力(kg/cm2)；P2——最高水位时的罐内压力(kg/cm2)。
注：1.橡胶隔膜机械物理、生物指标：扯断力:237公斤/厘米2；扯断伸长率:740%；永久变形:32%；硬度:Hs55度；300%定伸长度:50公斤/厘米2；曲挠龟裂实验:4万次,裂口型别：3级；生物安全试验:无毒、无味。
