机组调速器压油罐自动补气功能的实现[摘要]蜀河水电厂六台台机组通过实现机组压油罐自动补气功能能减少了运行人员的劳动强度,为实现机组“少人值守”的目的迈出坚实的一步。
论文从调速器压油罐的工作原理,压油罐内气体的作用,自动补气的控制逻辑及实现自动补气后效果等方面进行了论证。
[关键词]压油罐;补气装置控制逻辑;效益1、项目概况:水电站调速器油压装置是水轮机组操作不可缺少的重要辅助设备,可以产生并存储高压油,是机组启动、停机、调整负荷等操作的能源。
油压装置所提供的压力油必须有足够的能量,同时还要保证该系统工作可靠。
为保证和维护机组操作所需要的工作能力,根据要求压力油罐内压缩空气和调速油的比例要适当,如果不能可靠地保证适当的比例,将会发生因为空气过多造成承压等部件的强烈振动受损、或因为油多而能量不足在机组事故停机时无足够能量操控,造成机组飞逸等严重后果。
压力油罐内压缩空气和调速油的关系是:由于空气具有可压缩性,所以压缩空气是操控能量的主体,其来源是通过空压机供给。
调速油相对是不可压缩的,它是操控能量的传递介质,它是靠压油泵加压供给。
在机组运行时,压力油罐内压缩空气和调速油的比例每时每刻都在发生变化,为了使压力油罐油容积变化时仍能够维持一定的操作能量,所以可靠地保持一定的油、气比例,是机组可靠、稳定运行的基本保证。
蜀河电厂自投运以来,各台机组压油罐油位过高时,都是通过运行人员手动打开补气阀来完成压油罐补气工作。
2、项目改造前现状概述(附图)蜀河水电厂六台发电机组的压油罐容积均为10.3m,压油罐工作正常压力6.3MPa,正常情况下油罐内存储压缩空气(占油罐总容积的2/3)和汽轮机油(占油罐总容积的1/3),蜀河电厂自投运以来,主要存在以下问题:压油罐通过压油泵启、停维持压油罐内压力在正常范围内,但由于油压装置在长时间运行中因温度变化、密封件老化和阀门表计渗漏等因素造成压油罐内尤其比例失调压油罐油位高补气均由人工手动完成,易出现误操作,降低机组运行的可靠性,同时增加了运行值班人员的劳动强度。

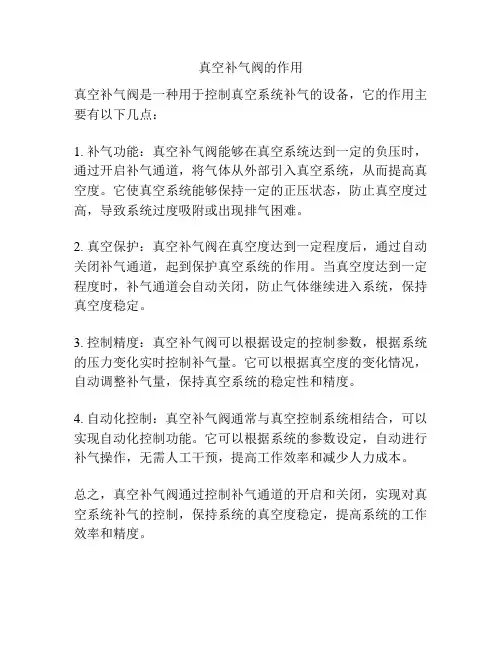

真空补气阀的作用
真空补气阀是一种用于控制真空系统补气的设备,它的作用主要有以下几点:
1. 补气功能:真空补气阀能够在真空系统达到一定的负压时,通过开启补气通道,将气体从外部引入真空系统,从而提高真空度。
它使真空系统能够保持一定的正压状态,防止真空度过高,导致系统过度吸附或出现排气困难。
2. 真空保护:真空补气阀在真空度达到一定程度后,通过自动关闭补气通道,起到保护真空系统的作用。
当真空度达到一定程度时,补气通道会自动关闭,防止气体继续进入系统,保持真空度稳定。
3. 控制精度:真空补气阀可以根据设定的控制参数,根据系统的压力变化实时控制补气量。
它可以根据真空度的变化情况,自动调整补气量,保持真空系统的稳定性和精度。
4. 自动化控制:真空补气阀通常与真空控制系统相结合,可以实现自动化控制功能。
它可以根据系统的参数设定,自动进行补气操作,无需人工干预,提高工作效率和减少人力成本。
总之,真空补气阀通过控制补气通道的开启和关闭,实现对真空系统补气的控制,保持系统的真空度稳定,提高系统的工作效率和精度。
自动补气装置的相关特性介绍
自动补气装置可实现零差压工作,过流量大,大大缩短了补气时间,克服了先导式电磁阀在低气压下工作流量小,高气压下工作密封性差的缺点;
同时由于电动球阀对气体清洁要求度低,补气装置还具有抗污能力较强、耐压高等诸多优点。
装置上有两个电磁阀,压力信号来自电接点压力表或压力开关,油位信号来自磁翻板液位计。
当油压低于额定压力,而油位又高于额定上限,应采取补气措施,两个补气电磁阀同时上电;
当补气补到油压高于额定压力,或者油位低于额定下限,应停止补气,两个补气电磁阀应同时失电,尾气会自动从补气装置尾管排出。
一般不需要放气。
有放气要求的则判断液位低于某值同时压力高于某值的情况下排气。
为确保本装置长期稳定安全地工作,在自动补气装置的进气口和出气口各装有一个空气过滤器,故而本装置对气源的清洁度不作要求。
另外装置上的安全阀是特制的,其开启及关闭差压小3kg/cm2,动作灵敏,当因其它原因引起储能器压力超高时,安全阀自动开启;
向外排气,并发出尖锐的响声,提醒运行人员做措施,当贮能器压力降低到额定压力值时,安全阀关闭,停止向外排气。
特性:
1、采用进口的电动球阀。
2、能实现零差压工作、过流量大。
3、过流量大,大大缩短了补气时间。
4、克服了先导式电磁阀在低压下工作流量小,高压下工作密封性差的缺点。
5、具有阀位机械显示和开关量输出。
6、对气体清洁度要求不高、抗污能力强、耐压高。
7、不生锈、不发卡、无泄漏。
8、自动补气装置采用手动、自动一体化设置。
自动补气装置。
球阀型自动补气装置型号QZB产品描述:QZB球阀型自动补气装置是由一个二位三通电动球阀、两个手动球阀、单向阀、安全阀等组成。
商品编号:29产品名称:球阀型自动补气装置型号QZ B一、概述QZB球阀型自动补气装置是由一个二位三通电动球阀、两个手动球阀、单向阀、安全阀等组成。
它能对水电站油压装置或其它储能器进行自动补气,以维持其内部的气液比。
二、特点■采用球阀板式结构,密封性能好、集成化程度高、体积小。
能实现零差压工作,过气流量大,可大大缩短补气时间,彻底解决先导式电磁阀在低压差下工作流量小、动作时间长的问题。
■电动球阀可现场手动操作,并有阀位机械显示和开关量输出。
■本品有两个手动球阀,一个用于手动补气,一个用于手动排气。
■装置中设有安全阀,当储能器压力超高时,安全阀自动开启,向外排气并发出尖锐的响声,提醒运行人员做措施;当压力降到额定值时,安全阀关闭。
■整套装置所有零部件均采用不锈材料,适于在潮湿环境下工作。
三、工作原理1、自动补气方式:关闭手动球阀,当自动补气条件满足时,驱动机构得电带动球阀阀芯转动,阀芯转到位后,压力腔P与工作腔A接通,压缩空气经过滤器、联接板内置单向阀流向油压装置,对其进行自动补气,此时阀位指向开阀位置,同时位置开关输出开阀信号。
当要停止补气时,驱动机构得电带动球阀阀芯转动,阀芯转到位后,工作腔A与排气腔O 接通,装置内存气由排气腔排出,此时阀位指向关阀位置,同时位置开关输出关阀信号。
此外,二位三通电动球阀可在现场手动操作,当系统失电或其它原因需要手动时,可实现手动操作。
2、手动补(排)气方式:手动补气时,打开手动球阀即可,当油压装置压力上升到额定值时,关闭手动球阀; 手动排气时,打开手动球阀即可,当油压装置压力下降到额定值时,关闭手动球阀。
3、当储能器内压力高于安全阀额定值时,安全阀自动开启向外排气,直至压力降到额定值为止。
四、技术参数■额定压力:4.0MPa、6.4MPa、9.0MPa■介质:空气■通径:8、10、15mm■环境温度:0~40℃■相对湿度:≤95%R.H■工作电压:AC220V AC110V DC220V DC110V DC24V ■安装方向:任意方向■外形尺寸:336X215X214mm3■重量:7Kg■连接方式:焊接式接头,采用JB6381.1-92标准卡套式接头,采用GB3733-83标准五、外形尺寸。
