菲涅尔双面反射镜干涉 (测量实验)一、实验目的观察双平面干涉现象及测量光波波长 二、实验原理如附图7所示的是双面镜装置是由两块平面反射镜M 1和M 2组成,两者间夹一很小的附图7 菲涅尔双面镜角ϕ。
S 是与M 1和M 2的交线(图中以M 表示)平行的狭缝,用单色光照明后作为缝光源。
从同一光源S 发出的光一部在M 1上反射,另一部分在M 2上发射,所得到的两反射光 是从同一入射波前分出来的,所以是相干的,在它们的重叠区将产生干涉。
对于观察者来说,两束相干光似乎来自S 1和S 2,S 1和S 2是光源S 在两反射镜中的虚像,由简单的几何光学原理可证明,由S 光源发出的,后被两反射镜反射的两束相干光在屏幕上的光程差与将S 1、S 2视为两相干光源发出两列相干光波到达幕上的光程差相同。
与双棱镜实验相似,根据双棱镜的实验中推导出的公式/xd D λ=∆,亦可算出它的波长λ。
三、实验仪器1、钠光灯(可加圆孔光栏)2、凸透镜L : f=50mm3、二维调整架: SZ-074、单面可调狭缝: SZ-225、双面镜6、测微目镜Le (去掉其物镜头的读数显微镜)7、读数显微镜架 : SZ-388、三维底座: SZ-019、二维底座: SZ-02 10、一维底座: SZ-03 11、一维底座: SZ-03 12、凸透镜: f=150mm 13、He —Ne 激光器(632.8nm) 14、白屏H : SZ-13 15、二维调整架: SZ-07 16、通用底座: SZ-01 17、通用底座: SZ-01四、仪器实物图及原理图图十一(1)图十一(2)五、实验步骤1、把全部仪器按照图十一的顺序在平台上摆放好(图上数值均为参考数值),靠拢后目测调至共轴。
而后放入双面镜。
2、调节双面镜的夹角,使其与入光的夹角大约为半度,如图十一(2)。
(亦可用激光器替换钠灯,白屏H代替微测目镜,使细激光束同时打在棱边尽量靠近的双面镜的两个反射镜上,在远离双面镜交棱的白屏上看到干涉条纹。
反射式望远镜原理反射式望远镜是一种利用镜面反射原理的望远镜。
它的原理是利用曲面镜的反射作用来聚集和折射光线,从而观察远处的物体。
曲面镜通常有凸面镜和凹面镜两种类型,分别用来聚焦和扩散光线。
反射式望远镜的原理涉及到光线的反射、聚焦和放大。
首先,反射式望远镜的主要部件是反射镜,它通常由凹面镜和平面镜组成。

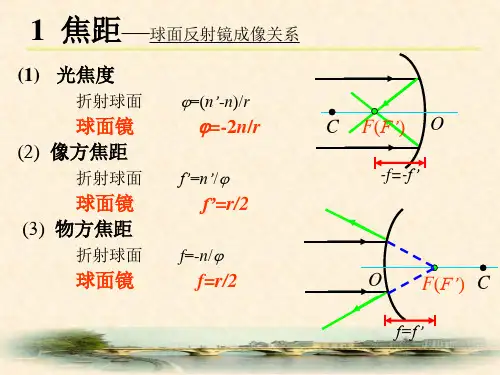

当平行光线射入凹面镜时,光线会被反射并汇聚到一个焦点上,形成一个聚焦点。
这样,我们就能利用凹面镜来聚焦远处的物体,实现观测。
在某些反射式望远镜中,凹面镜后面还会加上一个平面镜作为二次反射,这样就可以改变光线的路径,使观测更加方便。
其次,反射式望远镜的原理还涉及到光线的折射。
当光线通过透镜时,光线会产生折射现象,使得光线的方向和路径发生改变。
在反射式望远镜中,聚焦的光线会经过一系列的反射和折射之后,最终汇聚到一个点上,形成一个清晰的像。
这样,我们就可以通过反射式望远镜观测到远处的物体,实现放大和清晰的效果。
另外,反射式望远镜的原理还包括镜筒和目镜。
镜筒是望远镜的支架,能够保持反射镜的位置稳定,使其能够准确地聚焦光线。
而目镜则是用来观察聚焦后的像的装置,通常包括凸透镜和凹透镜。
透镜能够将聚焦后的光线汇聚到视网膜上,从而形成一个清晰的像。
这样,我们就可以通过目镜观察到远处的物体,并实现放大和清晰的效果。
总的来说,反射式望远镜的原理是通过反射和折射光线来实现远处物体的放大和观测。
它能够利用镜面反射特性来聚集和折射光线,从而形成清晰的像。
而且,反射式望远镜还能够利用透镜和目镜来实现放大和观测,使得我们能够更清晰地观测到远处的物体。
因此,反射式望远镜是一种非常重要的观测工具,广泛应用于天文观测、地质勘探、军事侦察等领域。

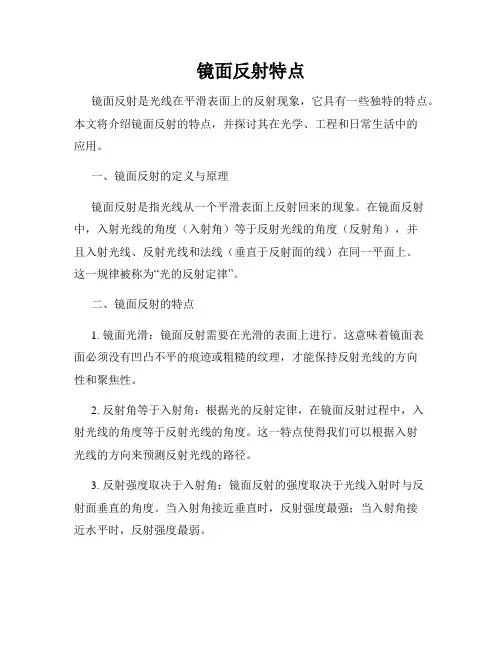

镜面反射特点镜面反射是光线在平滑表面上的反射现象,它具有一些独特的特点。
本文将介绍镜面反射的特点,并探讨其在光学、工程和日常生活中的应用。
一、镜面反射的定义与原理镜面反射是指光线从一个平滑表面上反射回来的现象。
在镜面反射中,入射光线的角度(入射角)等于反射光线的角度(反射角),并且入射光线、反射光线和法线(垂直于反射面的线)在同一平面上。
这一规律被称为“光的反射定律”。
二、镜面反射的特点1. 镜面光滑:镜面反射需要在光滑的表面上进行。
这意味着镜面表面必须没有凹凸不平的痕迹或粗糙的纹理,才能保持反射光线的方向性和聚焦性。
2. 反射角等于入射角:根据光的反射定律,在镜面反射过程中,入射光线的角度等于反射光线的角度。
这一特点使得我们可以根据入射光线的方向来预测反射光线的路径。
3. 反射强度取决于入射角:镜面反射的强度取决于光线入射时与反射面垂直的角度。
当入射角接近垂直时,反射强度最强;当入射角接近水平时,反射强度最弱。
4. 反射光线具有方向性:与漫反射不同,镜面反射是定向的,反射光线在反射面上有明确的入射和反射角度。
这使得镜面反射在许多应用中具有重要意义,例如镜子、光学仪器和反光材料等。
5. 反射光线保持颜色与亮度:镜面反射不会改变光线的颜色和亮度。
无论是红光、蓝光还是绿光,它们在经过镜面反射后,仍然保持原有的颜色和亮度。
三、镜面反射的应用1. 镜子:镜子是最常见的利用镜面反射原理制成的物品。
它可以将入射光线反射回来,使人们能够看到自己的影像。
镜子广泛应用于家居装饰、梳妆、观察和反射望远镜等领域。
2. 光学仪器:许多光学仪器,如望远镜、显微镜和照相机等,都利用了镜面反射的原理。
镜面的平滑表面可以使光线聚焦和准确地反射,从而提高仪器的观测或成像效果。
3. 反射镜:反射镜根据不同的用途可以分为凸面反射镜和平面反射镜。
凸面反射镜可以扩大视野,常用于汽车后视镜和交通监控等场合。
平面反射镜则可以保持视觉与光源之间的垂直关系,常用于化妆、照明和观察等。
医生带的额镜是反射原理医生带的额镜是一种通过反射原理来观察病患额部的工具。
额镜主要用于检查病患的额部皮肤病变、伤口、肿块等情况,以便医生可以及时发现并诊断病情。
额镜的反射原理的实质是利用镜面的反射作用来观察外界物体的原理。
额镜的结构较为简单,主要包括镜框、反光镜和视觉系列三个部分。
镜框通常是由金属制成的,形状类似一个眼镜框。
反光镜则是由光学玻璃或者高度反射率的金属材料制成,其一面进行了特殊处理,使其能够反射出入射光线。
视觉系列则是可以调整镜片间距以适应医生的视力。
当医生戴上额镜后,通过镜片的反射作用,光线会经过特殊设计的光学路径进入医生的眼睛。
医生可以通过眼镜的镜片间距调整来获得清晰的视野。
反射镜的特殊处理使得入射光线在反射镜内发生反射,然后通过镜片进入医生眼睛,从而观察病患的额部。
反射镜的材料选择是反射原理成功的关键。
一般情况下,反射镜的面对光线进行多次反射,因此需要选择高度反射率的材料来保证足够的反射效果。
常见的反射镜材料有铝镜、银镜和镀金镜。
铝镜的反射率在可见光范围内较高,而且价格相对较低,因此铝镜是额镜中最常见的材料。
但铝镜的缺点是容易氧化,使用一段时间后可能会出现反射效果下降的情况。
银镜是反射率最高的一种材料,但其价格较高,并且容易受到硫化氢、硫代硫酸等化学物质的腐蚀。
镀金镜则是将一层薄膜镀在镜片表面,不仅可以保护反射镜不易被腐蚀,还可以增加其反射率。
除了反射原理,额镜还可以借助其他技术来增强其功能。
例如,有些额镜可以配备照明装置,通过LED灯源提供充足的照明,帮助医生在不同环境下观察额部。
另外,一些高级额镜还可以配备数码摄像装置,医生可以将观察到的病患情况进行拍照或录像,以便后续的诊断和病例的记录。
总的来说,医生带的额镜利用反射原理,通过反射镜将入射光线反射到医生眼睛,从而观察病患的额部。
额镜具有简单实用的结构,配以高效反射率的反射镜材料,可以提供清晰的视野和准确的病情观察。
同时,额镜还可以通过配备照明装置和数码摄像装置等技术来增强其功能。

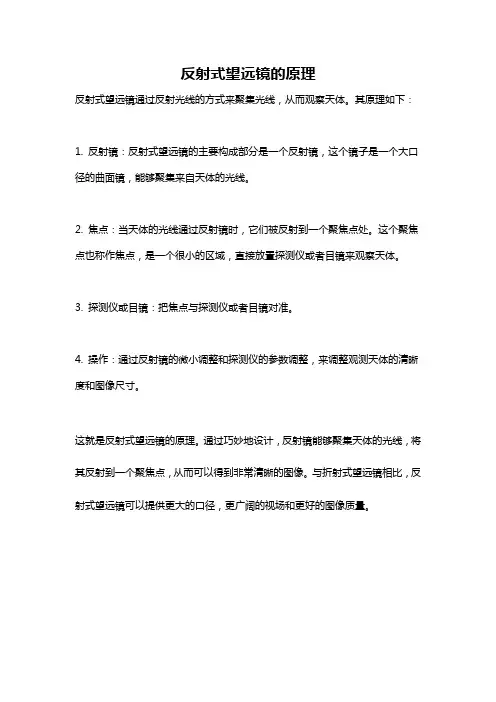

反射式望远镜的原理
反射式望远镜通过反射光线的方式来聚集光线,从而观察天体。
其原理如下:
1. 反射镜:反射式望远镜的主要构成部分是一个反射镜,这个镜子是一个大口径的曲面镜,能够聚集来自天体的光线。
2. 焦点:当天体的光线通过反射镜时,它们被反射到一个聚焦点处。
这个聚焦点也称作焦点,是一个很小的区域,直接放置探测仪或者目镜来观察天体。
3. 探测仪或目镜:把焦点与探测仪或者目镜对准。
4. 操作:通过反射镜的微小调整和探测仪的参数调整,来调整观测天体的清晰度和图像尺寸。
这就是反射式望远镜的原理。
通过巧妙地设计,反射镜能够聚集天体的光线,将其反射到一个聚焦点,从而可以得到非常清晰的图像。
与折射式望远镜相比,反射式望远镜可以提供更大的口径,更广阔的视场和更好的图像质量。

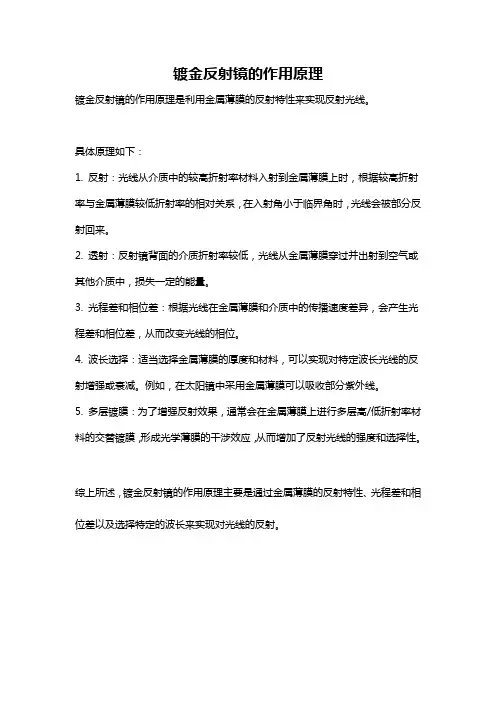

镀金反射镜的作用原理
镀金反射镜的作用原理是利用金属薄膜的反射特性来实现反射光线。
具体原理如下:
1. 反射:光线从介质中的较高折射率材料入射到金属薄膜上时,根据较高折射率与金属薄膜较低折射率的相对关系,在入射角小于临界角时,光线会被部分反射回来。
2. 透射:反射镜背面的介质折射率较低,光线从金属薄膜穿过并出射到空气或其他介质中,损失一定的能量。
3. 光程差和相位差:根据光线在金属薄膜和介质中的传播速度差异,会产生光程差和相位差,从而改变光线的相位。
4. 波长选择:适当选择金属薄膜的厚度和材料,可以实现对特定波长光线的反射增强或衰减。
例如,在太阳镜中采用金属薄膜可以吸收部分紫外线。
5. 多层镀膜:为了增强反射效果,通常会在金属薄膜上进行多层高/低折射率材料的交替镀膜,形成光学薄膜的干涉效应,从而增加了反射光线的强度和选择性。
综上所述,镀金反射镜的作用原理主要是通过金属薄膜的反射特性、光程差和相位差以及选择特定的波长来实现对光线的反射。

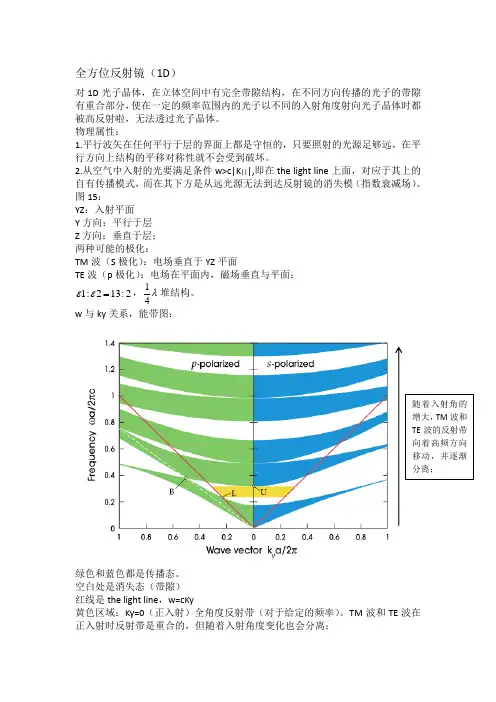

全方位反射镜(1D )对1D 光子晶体,在立体空间中有完全带隙结构,在不同方向传播的光子的带隙有重合部分,使在一定的频率范围内的光子以不同的入射角度射向光子晶体时都被高反射啦,无法透过光子晶体。
物理属性:1.平行波矢在任何平行于层的界面上都是守恒的,只要照射的光源足够远,在平行方向上结构的平移对称性就不会受到破坏。
2.从空气中入射的光要满足条件w>c|K |||,即在the light line 上面,对应于其上的自有传播模式,而在其下方是从远光源无法到达反射镜的消失模(指数衰减场)。
图15:YZ :入射平面Y 方向:平行于层Z 方向:垂直于层;两种可能的极化:TM 波(S 极化):电场垂直于YZ 平面TE 波(p 极化):电场在平面内,磁场垂直与平面;2:132:1=εε,λ41堆结构。
w 与ky 关系,能带图:绿色和蓝色都是传播态。
空白处是消失态(带隙)红线是the light line ,w=cKy黄色区域:Ky=0(正入射)全角度反射带(对于给定的频率)。
TM 波和TE 波在正入射时反射带是重合的,但随着入射角度变化也会分离;随着入射角的增大,TM 波和TE 波的反射带向着高频方向移动,并逐渐分离; p 极化在布鲁斯特角(B 点)时对任何频率都出现了透射带,B 出现在两种材料的接口,无反射,两条带相交。
但全向反射不是1D 的一般性质,两个必要条件:1. 两种介质材料介电常数比要足够大;2. 其中较小的介电常数还要比周围环境介电常数要大(所以图15选择的介电常数是2不是1,比空气介电常数大)图16:λ41堆结构,图中显示的是全向带隙大小与a εεεε212,的函数关系。
光线是从介电常数为a ε的介质中入射的;2ε>1ε;粉色阴影区是非零全向带隙区。
λ41堆结构并不一定可以使全向带隙最大; 若不使用λ41堆结构,通过最优化层间距,那图中等高线的位移会小于2%(?); 若界面不平坦,或有物体靠近界面,平行波失不再守恒,此时,光通常会与晶体中传播的扩展模式耦合,并一起被传输;但可以通过其他对称性,比如旋转对称性代替平移对称性,使光可以在内部定位,同样可以呈现指数衰减模式。

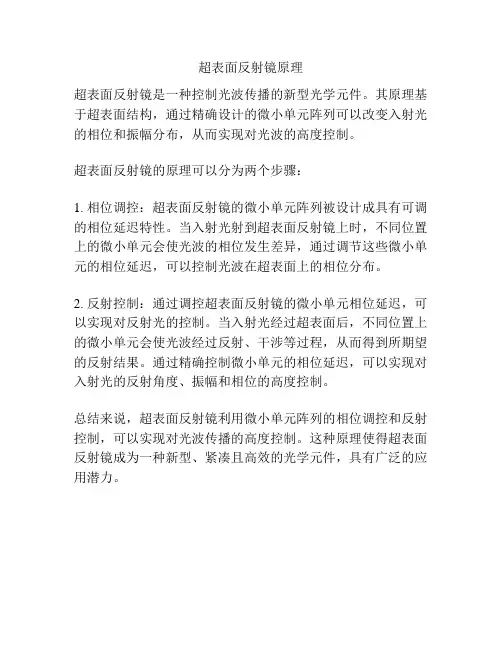

超表面反射镜原理
超表面反射镜是一种控制光波传播的新型光学元件。
其原理基于超表面结构,通过精确设计的微小单元阵列可以改变入射光的相位和振幅分布,从而实现对光波的高度控制。
超表面反射镜的原理可以分为两个步骤:
1. 相位调控:超表面反射镜的微小单元阵列被设计成具有可调的相位延迟特性。
当入射光射到超表面反射镜上时,不同位置上的微小单元会使光波的相位发生差异,通过调节这些微小单元的相位延迟,可以控制光波在超表面上的相位分布。
2. 反射控制:通过调控超表面反射镜的微小单元相位延迟,可以实现对反射光的控制。
当入射光经过超表面后,不同位置上的微小单元会使光波经过反射、干涉等过程,从而得到所期望的反射结果。
通过精确控制微小单元的相位延迟,可以实现对入射光的反射角度、振幅和相位的高度控制。
总结来说,超表面反射镜利用微小单元阵列的相位调控和反射控制,可以实现对光波传播的高度控制。
这种原理使得超表面反射镜成为一种新型、紧凑且高效的光学元件,具有广泛的应用潜力。

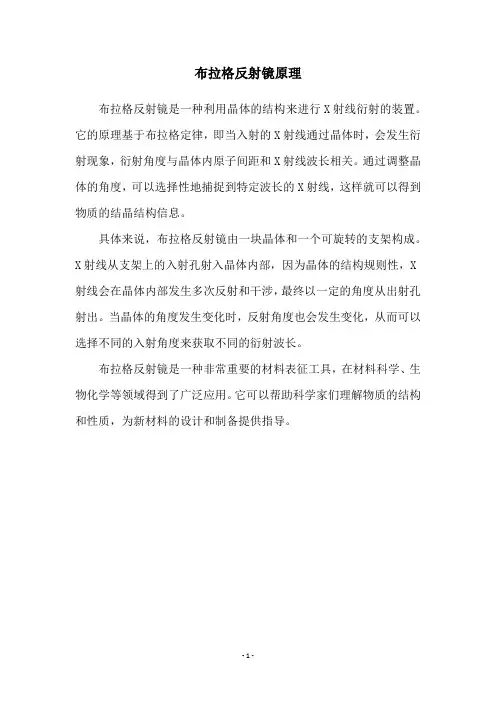

布拉格反射镜原理
布拉格反射镜是一种利用晶体的结构来进行X射线衍射的装置。
它的原理基于布拉格定律,即当入射的X射线通过晶体时,会发生衍射现象,衍射角度与晶体内原子间距和X射线波长相关。
通过调整晶体的角度,可以选择性地捕捉到特定波长的X射线,这样就可以得到物质的结晶结构信息。
具体来说,布拉格反射镜由一块晶体和一个可旋转的支架构成。
X射线从支架上的入射孔射入晶体内部,因为晶体的结构规则性,X 射线会在晶体内部发生多次反射和干涉,最终以一定的角度从出射孔射出。
当晶体的角度发生变化时,反射角度也会发生变化,从而可以选择不同的入射角度来获取不同的衍射波长。
布拉格反射镜是一种非常重要的材料表征工具,在材料科学、生物化学等领域得到了广泛应用。
它可以帮助科学家们理解物质的结构和性质,为新材料的设计和制备提供指导。
- 1 -。
中文名称:前反射镜
英文名称:Reflector mirror
在光学玻璃的背面,通过真空镀膜镀一层金属银(或铝)薄膜,使入射光反射的光学元件。
采用高反射比的反射镜可使激光器的输出功率成倍提高;且是第一反射面反射,反射图像不失真,无重影,为前表面反射作用。
如采用普通反射镜为第二反射面,不仅反射率低,对波长无选择性,而且易产生重影。
而采用镀膜膜面反射镜,得到的图象不仅亮度高,而且精确无偏差,画质更清晰,色彩更逼真。
前表面反射镜广泛为光学高保真扫描反射成像之作用。
前反射镜玻璃基本参数:
厚度標準平坦度高平坦度選擇
0.55mm-2.3mm10/10/ 13 mm12/12/ 2”8/8/ 2” 4 mm 12/12/ 2”8/8/2” 20/20/ 4” ,16/16/ 4” 5 mm12/12/ 2”8/8/ 2” 20/20/4” ,16/16/ 4”12/12/4” ,10/10/ 4” 6 mm12/12/ 2”8/8/ 2” 4/2/2”, 2/2/ 2”10mm4/2/ 2”2/2/ 2”
反射率Reflection rate
HR-94 (400~700波长平均达到94%以上,成像通用标准)
For Scanner,Copier,PTV,OHP---等
HR-97- # ,HR-98- # (某个颜色光波长达到97%以上)
For Scanner,PTV,LCD Projector ---等
HR-780-A,HR-780-B (红外线波长达到97%以上)
For LBP(Laser Beam Printer) or other OA digital Products
1. 適用范圍
此規格書是針對深圳加加力光电科技有限公司制造的Scanner用表面鏡的品質、規格所制定的。
2. 材料
用於表面鏡的原片玻璃:浮法玻璃適用。
2-1.根據玻璃厚度划分的種類:
根據厚度分為以下几種。
1.)0.5mm/0.7mm/1.1mm/1.25mm/1.9mm/
2.0mm/
3.0mm/
4.0mm/
5.0mm 3.玻璃的規格
3-1.玻璃的厚度、尺寸、根据客户要求定制
4.表面鏡的規格
4-1.鍍膜面的反射率
光與表面鏡成45°入射角時,各波長的反射率特性為以下值。
4-2.鍍膜的耐久性
5.鍍膜的外觀
5-1.点状缺陷:針孔, 白點, 黑點, 贓物,凸/凹點(中央部、周圍部)
6.其他
6-1.表面鏡的玻璃一側(沒有鍍膜的一面)的污垢、划傷,還有玻璃的氣泡等即使可以用肉眼看見,也不能把這些判定為缺陷。
同樣的,上述以外可以用肉眼看見的膜面的缺陷等,作為Scanner用,如果對反射率不產生影響,就不能判定为缺陷。
6-2.表面镜产品须置于洁净干燥且避光的环境保存(温度在25±5℃,湿度60%以下)并在3个月之内使用。
6-3.如若须对产品镀膜面进行清理,建议客户采用95%纯度的医用酒精(或丙酮)及表面无杂质、硬物柔软的纸或布进行清理,清理后待残液体彻底擦拭干净后再进行其它操作。
6-4.反射镜条纹方向平行于长边方向。
6-5.镜片表面覆保护膜,片与片之间用纸隔开。
7.检查条件
以上标准中所涉及到的检查项目,均采用以下检查条件。
7-1照明条件:600—1600Lux(日光灯)
7-2视力要求:裸视(矫正后)1.0以上
7-3目视角度:以被检验表面为基准,0度角
7-4目视距离:除标注距离的,其余项目为500±100mm
7-5环境要求:温度在25±5℃,湿度60%以下
前反射镜镀膜层测试标准:
環境與耐久性的測試-MIL STANDARD黏著度(Adhesion):鍍膜層必須經過3M-Scotch Brand NO.600型膠布(或同級品)勞固貼上後,再以金屬溝快速撕開,仍然沒有任何損傷。
抗擦損(Abrasion Resistance):鍍膜層必須以直徑3/8 inch、厚度1/2 inch的棉布填裝物擦拭200次後,仍然沒有任何損傷,擦拭力必須在1pound(+/-1/4ponud)之間抗濕氣(Humidity Resistance):鍍膜層必須經過24小時的耐濕度測試(49c,95%相對濕度)仍沒有變直質抗腐蝕(鹽霧測試)Corrosion Resistance:鍍膜層必須經過24小時的鹽霧測試(35C,5% NaCl by weight)仍沒有變直質
基本應用
影印機掃描儀背投電視雷射印表機紅外線條碼機傳統式投影機LCD 投影機照相機等等。
