环氧树脂改性聚氨酯乳液的研究进展

浅谈聚氨酯改性环氧树脂胶黏剂的研究与应用进展杨学军(杭州国电大坝安全工程有限公司嵊州分公司,浙江绍兴312400)摘要：在本文中研究几种聚氨酯改性环氧树脂胶黏剂方法，分析聚氨酯改性环氧树脂胶黏剂的实际应用。

关键词：聚氨酯；改性；环氧树脂胶黏剂；研究；应用进展应用聚氨酯改性环氧树脂胶黏剂，是高分子材料研究的重点方向，采用聚氨酯为改性材料，能够使得改性后的胶黏剂结合二者优势，产生理想的胶黏剂。

1聚氨酯改性环氧树脂胶黏剂的方法环氧树脂胶黏剂的应用比较广泛，虽然该种胶黏剂材料存在着很多优点，但是单一环氧树脂固化之后其联结密度比较高，内应力比较大，在这样的情况下，其耐冲击性比较差，容易产生开裂。

1.1端氨基聚氨酯增韧环氧树脂体系端氨基聚氨酯增韧环氧树脂体系方法，实际上是利用端氨基聚氨酯作为基础固化剂，该种固化剂与其他类型的固化剂相比存在着较为明显的优势就是，其在实际应用中极性聚醚柔性较强，并且在实际应用中，相应的增韧环氧树脂强度有增不减。

该种方法可以应用与室温反应，并且相应的固结体具有良好的耐化学腐蚀性能，在实际应用中能够有效的克服普通脂肪胺固化剂的弊端，如有效的克服固化剂易挥发、毒性大等问题。

陈建军采用端氨基聚氨酯作为韧性固化剂，在实际应用中产生了环氧胶黏剂体系，如，当相应的固化剂相对分子质量为1237时，其聚氨酯改性体系的实际冲击强度最高能够达到25.2kJ/m2[1]。

1.2端羟基聚氨酯预聚体改性环氧树脂基于端羟基聚氨酯与聚体改性环氧树脂材料，在实际应用中通常能够合成端羟基聚氨酯预聚体。

我国学者马天信在对该种胶黏剂进行研究中，将自制的端羟基聚氨酯直接加入到环氧树脂当中，当固化之后的固化物在实际应用中，其韧性提升了很多。

据调查，该种材料粘接强度与未改性的材料相比，强度能够达到19MPa。

1.3聚氨酯互穿聚合物网络增韧环氧树脂在研究中发现，将聚氨酯弹性体引入到环氧树脂中，所能够形成的互穿网络结构，一方面能够提升聚氨酯的实际粘结性能，另一方面还能提升材料的应用刚度。

2019,Vol郾 33,No郾 7摇 www. mater鄄rep. com水性聚氨酯改性环氧树脂乳液的涂膜性能研究王玉龙1 ,侯立杰2 ,刘志勇1, ,李世宇1 ,李卓辉21摇 烟台大学土木工程学院,烟台 264000 2摇 烟台大学化学与化工学院,烟台 264000制备不同粒径的水性聚氨酯,并分析添加不同粒径和掺量的水性聚氨酯对环氧乳液成膜拉伸性能、断裂伸长率的影响,同时测试了涂膜的抗冲 击、柔韧性、耐腐蚀性、光泽度等性能。

结果发现:粒径为 55 nm 的水性聚氨酯掺量为 5% 时对水性环氧树脂的增韧效果最好,改性涂膜的拉伸强度、 断裂伸长率和断裂能比未改性环氧涂膜分别提高了 30% 、62% 和 143% ,而弹性模量基本不降低。

SEM 结果表明:掺加聚氨酯后环氧涂膜在受到外 力作用时可使应力分散,断口表面条纹多且层次丰富,呈现韧性断裂的特点,形成涂膜的抗冲击、柔韧性、耐酸碱、光泽度等性能也有显著改善。

关键词摇 摇 水性聚氨酯摇 水性环氧树脂摇 增韧摇 涂膜摇 性能 中图分类号:TQ323郾 5摇 摇 文献标识码:AStudy on Coating Properties of Waterborne Polyurethane ModifiedEpoxy Resin LatexWANG Yulong1 , HOU Lijie2 , LIU Zhiyong1, , LI Shiyu1 , LI Zhuohui21摇 College of Civil Engineering, Yantai University, Yantai 264000 2摇 College of Chemistry and Chemical Engineering, Yantai University, Yantai 264000W aterborne polyurethanes with diverse particle sizes were prepared first. Then, the influence of adding waterborne polyurethanes with diffe鄄 rent particle sizes and amounts in epoxy resin latex on the tensile properties and elongation at break of the modified epoxy resin film were investigated. The impact properties, flexibility, corrosion resistance, gloss and other properties of the modified epoxy resin coating were ana鄄 lyzed. The results indicated that the modified epoxy resin with the best toughening effect was prepared by adding 5% waterborne polyurethane with particle size of 50 nm. Compared to the epoxy coating without modification, the modified epoxy resin coating exhibited the increase of 30% , 62% , and 143% in tensile strength, elongation at break, and fracture energy, while the modulus of elasticity of the modified coating did not de鄄 crease. It could be observed from SEM results that fracture surface of the modified coating was rich in stripes and layers, showing the characteris鄄 tics of ductile fracture. This might be explained by the addition of waterborne polyurethane that made the stress on the modified epoxy resin coa鄄 ting be effectively dispersed when subjected to external force. In addition, the properties of the coating, including impact resistance, flexibility, glossiness, acid resistance and alkali resistance, were also improved evidently.Key words摇 摇 waterborne polyurethane, waterborne epoxy resin, toughening, coating, performance0摇 引言环氧树脂( EP) 具有优异的力学性能和化学稳定性,长期 以来被广泛应用于化工涂料、土木建筑等领域;但由于环氧 树脂较脆且容易老化,其应用受到一定限制[1] 。

二乙醇胺开环环氧树脂改性水性聚氨酯的合成及性能研究王继印;黄毅萍;陶灿;俞斌;解芝茜;李磊;许戈文【摘要】采用二乙醇胺(DEOA)开环环氧树脂E-44制得端羟基环氧树脂(E-OH),用E-OH合成一系列羟基环氧改性水性聚氨酯(EWPU)乳液,并研究了E-OH添加量对EWPU乳液的粒径及涂膜性能的影响.核磁氢谱(1H NMR)测定了E-OH的结构和开环率,傅里叶红外光谱(FT-IR)确定了水性聚氨酯(EWPU)的结构,激光粒度仪测定了EWPU乳液粒径,热重(TG)测定了EWPU的耐热性能.结果表明:随着E-OH添加量增大,EWPU预聚体黏度增大,乳液粒径增大,乳液稳定性下降.另外,随着E-OH添加量增大,EWPU胶膜吸水率、溶胀度、拉伸强度和断裂伸长率均出现先增加后降低的特点.EWPU胶膜力学强度最高可以达到26.69 MPa,断裂伸长率最高可以达到428.35％.综合分析实验数据得到E-OH在EWPU体系的最佳加入量为2.5％～3.5％.【期刊名称】《涂料工业》【年(卷),期】2014(044)002【总页数】7页(P32-38)【关键词】二乙醇胺;环氧树脂;改性;水性聚氨酯【作者】王继印;黄毅萍;陶灿;俞斌;解芝茜;李磊;许戈文【作者单位】安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥230601【正文语种】中文【中图分类】TQ630.4+3水性聚氨酯材料因其独特的环保优势而受到人们的广泛关注。

环氧树脂改性与应用的研究进展蒋华麟　陈萍华(南昌航空大学环化学院,江西南昌　330063)摘　要:环氧树脂中含有羟基、环氧基等极性基团。

它易于许多极性表面产生次价键、氢键和主价键,因而具有极强的附着力。

本文从四个方面了环氧树脂的改性与应用,“绿色涂料”改性;为提高增韧性改性;作为隐身涂料的改性;如表面性能、成型、阻燃等其他方面。

关键词:环氧树脂　改性　进展引言环氧树脂通常是环氧氯丙烷和二酚基丙烷(双酚A)的缩聚物,缩聚反应常在氢氧化钠存在下进行[1]。

环氧树脂中含有羟基、环氧基等极性基团。

它易于许多极性表面产生次价键、氢键和主价键,因而具有极强的附着力。

同时环氧基和羟基能与其他化合物官能团(如胺基、羟基及羧基)反应形成网络结构,从而获得高的机械性能。

结构中的醚键由于可以自由旋转,加上交联点间存在许多碳氢脂肪键,使得其具有一定韧性。

1　从“绿色涂料”角度对环氧树脂进行改性所谓“绿色涂料”是指节能、低污染的水性涂料、粉末涂料、高固体含量涂料(或称无溶剂涂料)和辐射固化涂料等,从基料性能和使用现状看,环氧树脂基材的涂料将成为绿色涂料主导。

目前国内外一些先进企业的环氧树脂固含量溶剂型涂料,固含量可达100%。

环氧树脂具有优异的粘接性能、耐磨性能、机械性能、电绝缘性能、化学稳定性能、耐高低温性能,以及收缩率低、易加工成型和成本低廉等优点,在胶粘剂、电子仪表、轻工、建筑、机械、航天航空、涂料、电子电气绝缘材料及先进复合材料等领域得到广泛应用[2]。

常见的环氧树脂主要有两种类型,一是双酚A缩水甘油醚型环氧树脂。

通常被称为双酚A环氧树脂,占环氧树脂总产量的90%;另一种是高官能度环氧树脂(分子中具有2个以上环氧基)。

近年来,有关环氧树脂改性的研究已经取得了相当的进展[3-7]。

2　为提高环氧树脂的增韧性进行改性为了增加环氧树脂的柔韧性,最初人们采用的方法是加入一些增塑剂、增柔剂,但这些低分子物质会大大降低材料的耐热性、硬度、模量及电性能。

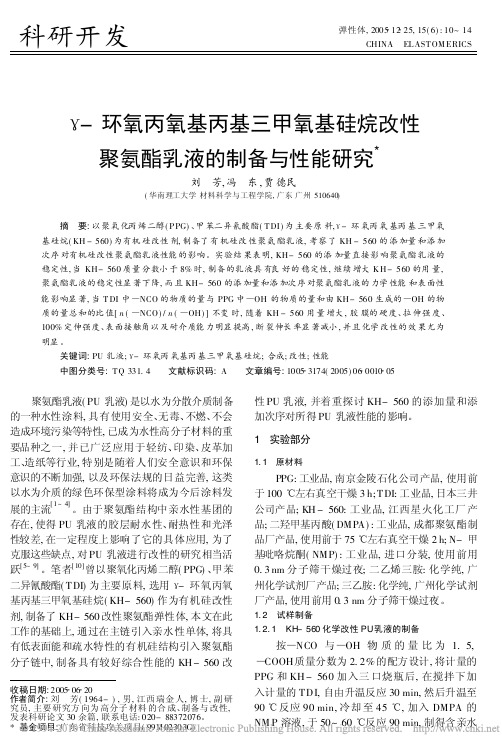

木器面漆用环氧改性水性聚氨酯的研制0 引言水性木器漆的研究成为我国涂料行业“十二·五”规划的重要内容，解决水性涂料在硬度、耐水耐溶剂性上的缺陷已经时不我待。

环氧树脂具有模量高、强度高和耐化学性好、热稳定性好等优点，能够通过共混和接枝共聚的方式与聚氨酯结合，目前已经成为提高水性聚氨酯耐水、耐溶剂性能及拉伸强度等各项综合性能的重要手段[1-2]。

特别是环氧树脂作为多羟基化合物，通过共聚法与聚氨酯反应可以将支化点引入聚氨酯主链，形成部分网状结构使性能更为优异。

但是共聚法难以得到稳定的乳液，制备过程中难以乳化，贮存时容易胶化[3]。

因此本研究将环氧树脂与干性油脂肪酸酯化合成环氧酯，并以环氧酯为原料合成环氧树脂和脂肪酸复合改性的水性聚氨酯，结合环氧树脂和不饱和脂肪酸的自动氧化交联作用，希望在提高产品综合性能的基础上解决常规的环氧树脂直接用于水性聚氨酯改性后乳液贮存稳定性差的问题。

1 实验部分1.1 材料亚麻油酸：E-20，N210(Mn=1 000)，江苏三木；甲苯二异氰酸酯(TDI)：巴斯夫；二羟甲基丙酸(DMPA)：工业级，进口；乙二醇(EG)、三乙胺(TEA)、乙二胺(EDA)、N,N-二甲基甲酰胺(DMF)：均为分析纯，国药集团化学试剂有限公司；二正丁胺：分析纯，上海凌峰化学试剂有限公司。

1.2 环氧酯的合成将亚麻油、E-20 环氧树脂、回流二甲苯、催化剂加入到四口瓶内，升温至150 ℃树脂熔化后，开动搅拌，升温至200~205 ℃，保温酯化约2 h，取样测酸值，当酸值降至5 以下时，停止加热，降温冷却、备用。

1.3 水性聚氨酯的合成在装有搅拌器、温度计、回流冷凝器的四口烧瓶中，按配方量加入自制环氧酯和N210，用适量丙酮溶解后，加入计量的TDI，80 ℃下反应2 h，降温到60 ℃，加入DMPA、丙酮，65~80 ℃回流反应2 h，降温到60 ℃，加入乙二醇扩链，60~75 ℃回流反应至异氰酸根含量(二正丁胺滴定法)达规定值。

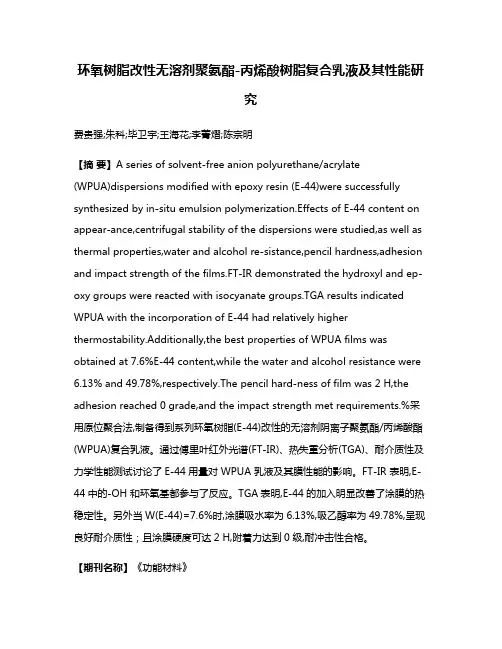

环氧树脂改性无溶剂聚氨酯-丙烯酸树脂复合乳液及其性能研究费贵强;朱科;毕卫宇;王海花;李菁熠;陈宗明【摘要】A series of solvent-free anion polyurethane/acrylate (WPUA)dispersions modified with epoxy resin (E-44)were successfully synthesized by in-situ emulsion polymerization.Effects of E-44 content on appear-ance,centrifugal stability of the dispersions were studied,as well as thermal properties,water and alcohol re-sistance,pencil hardness,adhesion and impact strength of the films.FT-IR demonstrated the hydroxyl and ep-oxy groups were reacted with isocyanate groups.TGA results indicated WPUA with the incorporation of E-44 had relatively higher thermostability.Additionally,the best properties of WPUA films was obtained at 7.6%E-44 content,while the water and alcohol resistance were 6.13% and 49.78%,respectively.The pencil hard-ness of film was 2 H,the adhesion reached 0 grade,and the impact strength met requirements.%采用原位聚合法,制备得到系列环氧树脂(E-44)改性的无溶剂阴离子聚氨酯/丙烯酸酯(WPUA)复合乳液。

浅析水性聚氨酯涂料研究进展论文[优秀范文5篇]第一篇：浅析水性聚氨酯涂料研究进展论文随着人们环保、能源意识的增强,特别是各国环保法规对涂料体系中有机挥发物(VOC)含量的严格限制, 促进了水性涂料为代表的低污染型涂料的发展。

水性涂料是以水为分散介质的一类涂料,具有不燃、无毒、不污染环境、节省能源和资源等优点。

水性聚氨酯涂料将聚氨酯涂膜的硬度高、附着力强、耐磨蚀、耐溶剂性好等优点与水性涂料的低VO C含量相结合,且聚氨酯聚合物具有裁剪性,采用分子设计原理,结合新的合成和交联技术,能有效控制涂膜聚合物的组成和结构,使水性聚氨酯涂膜性能相当于甚至优于传统溶剂型涂料,成为发展最快的涂料品种之一。

聚氨酯水分散体涂料1.1 水性聚氨酯分散体的合成聚氨酯(PU)水分散体的制备多采用聚合物自乳化法,即在聚合物链上引入适量的亲水基团,在一定条件下自发分散形成乳液。

根据扩链反应不同,自乳化法可分为: 丙酮法、熔融分散法、预聚体分散法和酮亚胺法等,其中丙酮法和预聚体分散法较为成熟。

丙酮法的扩链反应在均相体系中进行, 易于控制,重复性好,乳液质量高,适应性强。

但需回收丙酮溶剂,生产效率低、能耗大。

预聚体分散法的扩链反应在非均相体系中进行,无需使用大量的有机溶剂,可制备有支化度的聚氨酯乳液。

近年来聚氨酯水分散体的研究热点有:(1)以脂肪族异氰酸酯单体为原料,采用预聚物混合工艺,研究软段多元醇的分子量、亲水离子含量和聚氨酯预聚物分子量等对聚氨酯分散体的粒子结构、形态、稳定性和涂膜物理力学性能等的影响,在宏观物性上探讨聚氨酯水分散体的结构与性能的关系,在产品开发与应用方面作了大量工作;(2)系统研究扩链剂种类、扩链工艺、中和度、介质介电常数等对分散体形态和结构影响,研究分散体的流体力学行为,并采用热分析技术,研究分散体涂膜的降解动力学;(3)相继出现了采用软段离子化和离子化扩链剂等合成分散体的新方法,如魏欣[4 ]等采用含叔胺基聚醚合成系列聚氨酯离聚物, Wei等采用离子化的聚氧乙烯化胺(N PEO)制备以N PEO为内乳化剂的聚氨酯水分散体。

环氧树脂用KH550开环改性水性聚氨酯涂料的合成及性能研究黎兵;王焕;许戈文【摘要】由于环氧树脂中环氧基团的存在,在合成环氧树脂改性水性聚氨酯预聚体和后扩链过程中,会消耗部分-NCO、胺类扩链剂,对整个合成的配方设计造成影响,重现性也差.通过KH550中的伯胺先打开环氧基团,然后改性的水性聚氨酯作为大分子扩链剂接到水性聚氨酯预聚体中,成功制备了稳定的水性聚氨酯乳液.通过傅里叶变换红外光谱和接触角测量仪对树脂的结构进行了表征.研究结果表明:KH550成功打开了环氧基团,并且树脂接上了有机硅类功能性材料,使得合成的树脂接触角大大提高.【期刊名称】《涂料工业》【年(卷),期】2010(040)003【总页数】5页(P1-5)【关键词】环氧树脂;KH550;改性;水性聚氨酯;性能【作者】黎兵;王焕;许戈文【作者单位】安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥,230039;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥,230039;安徽大学化学化工学院,安徽省绿色高分子材料重点实验室,合肥,230039【正文语种】中文【中图分类】TQ630.4随着环保法规的逐渐加强,低VOC(甚至零VOC)、无毒、无污染的新材料水性聚氨酯越来越受人们的重视。

水性聚氨酯广泛应用于粘接剂、涂料、纺织、印染、制革等工业领域。

但未经改性的水性聚氨酯乳液存在耐水性差、机械强度不够等缺点,较大程度上限制了其应用领域。

有机硅化合物是一种特殊高分子化合物,它们兼有无机化合物和有机化合物的特性,具有耐低温、耐老化、憎水、耐有机溶剂,耐辐射等许多优异性能,而且有机硅化合物还能赋予涂层杰出柔软性和爽滑性,有丝绸手感或蜡感。

环氧树酯(EP)具有许多优良的性能、机械强度高,粘附力强,成型收缩率低,化学性能稳定。

目前,含有氨基的有机硅氧烷改性水性聚氨酯主要有两种方法,一种是在合成过程中将氨基硅油引入聚氨酯链段中,但由于氨基硅油突出的反应活性以及与聚氨酯溶解度的差异,所以聚合反应都需要在溶剂的存在下进行,存在环境污染问题,使它们的应用受到限制;另一种是在预聚体乳化的过程中扩链引入氨基硅油[1]。

环氧树脂改性聚氨酯胶粘剂的制备及性能研究的开题报告一、选题背景分析：聚氨酯胶粘剂具有优异的综合性能，广泛应用于汽车、航空、船舶、建筑等领域。

但是，常规聚氨酯胶粘剂的耐热性、耐寒性、水解性等方面都存在一定的问题，为了提高聚氨酯胶粘剂的性能，可以通过将其改性来实现。

环氧树脂是一种常用的高分子材料，在电子、航空、航天等领域有着广泛的应用，它具有很高的强度、硬度和稳定性等优良的物理和化学性能。

因此，将环氧树脂和聚氨酯胶粘剂进行改性，可以弥补聚氨酯胶粘剂在某些方面的不足，并赋予其新的性能。

目前，相关领域的研究较为成熟，但是对于环氧树脂改性聚氨酯胶粘剂的制备及其性能研究，还存在不少亟待解决的问题。

二、研究内容：本文主要研究环氧树脂改性聚氨酯胶粘剂的制备及其性能研究。

具体包括以下几个方面：1.选取环氧树脂和聚氨酯胶粘剂的种类和比例，研究不同比例对混合物性能的影响。

为了实现对聚氨酯胶粘剂物性的优化和完善，还可以添加助剂和填料。

2.用红外光谱和热重分析等手段研究所制备的环氧树脂改性聚氨酯胶粘剂的结构特点及其热稳定性。

3.对环氧树脂改性聚氨酯胶粘剂的粘接性能进行测试。

包括剪切强度、剥离强度、断裂伸长率等实验。

4.通过水浸试验、热湿循环试验、低温试验等方式，考察环氧树脂改性聚氨酯胶粘剂的耐候性、耐热性、耐盐雾性等性能。

三、研究意义：1.环氧树脂改性聚氨酯胶粘剂相较于常规聚氨酯胶粘剂具有更优异的性能，有望在电子、航空、航天等领域得到广泛应用。

2.对于聚氨酯胶粘剂的改性研究，能够加深人们对胶粘剂材料的认识，促进材料科学的发展。

四、进度安排：1.完成文献查阅和资料整理（两周）。

2.确定试验方案和采购所需材料（两周）。

3.开始制备环氧树脂改性聚氨酯胶粘剂，并使用红外光谱和热重分析等手段进行测试（四周）。

4.测试环氧树脂改性聚氨酯胶粘剂的粘接性能（两周）。

5.进行环氧树脂改性聚氨酯胶粘剂的耐候性、耐热性、耐盐雾性等性能测试（六周）。

生活水平的提升使得人们的环保意识也越来越高，为了降低对环境的污染，水性涂料在施工中应用的越来越广泛。

借助水性材料，能够对有机溶剂有效代替，能够对施工工作的安全性有效增强，同时也能够减少问题，如对传统溶剂型聚氨酯涂料优良性能保证的基础上，对有机溶剂的毒性和可燃性有效避免。

一、水性聚氨酯水性聚氨酯应用范围十分广泛，具体的应用方面如皮革涂饰剂、涂料等，其能够很好对有机溶剂有效代替，能够作为分散介质。

现阶段水性聚氨酯主要的制备方法是应用自由乳化法，应用该种制备方法会导致耐溶剂型以及耐水性较差的涂膜，从而导致其应用受到一定限制。

近些年，水性聚氨酯改性研究内容越来越越广泛。

在实际水性聚氨酯改性研究的过程中，应用丙烯酯改性水性聚氨酯是比较常用的改性方法。

但另一方面，该方法形成的产品质量存在不稳定性，且形成的涂膜外观也不美观。

借助环氧树脂改性水性聚氨酯，能够应用环氧树脂中较高的强度、较好的热稳定性以及较好耐化学性等特点，且合成也相对较为简单，合成的水性聚氨酯有较好的拉伸强度、较强的耐热性以及耐水性。

上述两种方面对比情况如表1：表1　丙烯酯改性以及环氧树脂改性特点在应用环氧树脂改性聚氨酯过程中，又会具体分为不同的方法，如聚醚多元醇软段方法，但该方法条件下合成的水性聚氨酯耐水性相对较差。

因此可以采用另一种方法，即将环氧树脂看作为大分子扩链剂，借助相应的化学反应，保证合成的水性聚氨酯有更高的性能。

同时在上述化学反应过程中，借助其中的丙烯酸羟丙酯单体以及单羟基，能够很好的起到双键封端的效果，对乳液的稳定性有效提升。

二、环氧树脂改性聚氨酯合成实验该实验主要的材料包括如表2：表2　环氧树脂改性聚氨酯合成实验主要材料在对水性聚氨预聚体制备的过程中，需要在四口烧瓶中放置搅拌器、温度计、搅拌器以及回流冷凝管，在此基础上，将脱水后的聚醚和甲苯二异氰酸酯放到四口烧瓶中，随后提高四口烧瓶的温度至75-80度，随后即是进行相应的反应，持续时间为两个小时。

聚氨酯改性环氧树脂的研究进展摘要：由于环氧树脂具有优异的粘接性能和力学性能，因而得到了广泛的应用；但是由于其耐热性差、脆性大，极大的限制了其在高性能领域中的应用。

聚氨酯具有高弹性、耐磨、抗撕裂等特点，且与环氧树脂相容性好。

因此，利用聚氨酯改性环氧树脂能显著提高其力学性能，实现环氧树脂在众多领域的应用。

本文综述了不同类型的聚氨酯改性环氧树脂的进展，并对其发展前景进行了展望。

关键词：环氧树脂、聚氨酯、研究进展一、前言环氧树脂(EP)具有优异的粘结性、机械强度、化学稳定性、电绝缘性等优点，因而在机械、航天航空、涂料和粘接等领域得到了广泛的应用。

但EP质脆、耐冲击性差、耐湿热性差及剥离强度和开裂应变低等缺点限制了其更广泛的应用。

多年来对EP的改性研究一直是国内外学者研究热点，其中采用聚氨酯(PU)改性EP是一种有效的手段。

PU具有高弹性、耐磨、抗撕裂等特点，且与EP相容性好。

因此，利用PU改性EP能显著提高其力学性能，实现EP在众多领域的应用。

二、端胺基PU增韧EP异氰酸酯与多羟基化合物作用得到PU预聚体，该预聚体与普通脂肪胺或芳香胺反应能生成端氨基PU。

通过端氨基PU与EP的固化反应，使EP分子之间用柔性较大的聚醚分子键接起来。

以达到增韧的目的。

官建国通过两步反应制得了端氨基PU。

发现随PU分子量的增加，胶粘剂的柔韧性增大，附着力降低，剥离强度出现最大值。

由于己二醇的柔性链段太短，该胶粘剂虽具有较高的粘接强度。

但是柔韧性较低，因此对这种方法进行了改进，以聚乙二醇(PEG)代替己二醇，制得的PU预聚体与普通脂肪胺或芳香胺(如乙二胺、间苯二甲胺阳等)反应合成聚乙二醇型端氨基PU。

通过固化可明显提高EP 的韧性，使固化产物具有较高的断裂伸长率和剪切强度。

结果表明，在固化工艺和EP与固化剂的摩尔比相同的条件下，韧性固化剂PU的分子量和结构对增韧体系的冲击强度有较为显著的影响。

固化剂分子量的大小决定了增韧体系交联网络的疏密程度，适度交联的弹性网络具有较好的冲击性能，当固化剂中柔性链段分子量的增加较多时，固化体系交联网络趋于疏松，体系的冲击强度反而下降。
