CAE大纲

1.CAE作用，在注塑成型中的作用？CAE作用：在模具加工前，在计算机上对整个注射成型过程进行模拟分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。

2.在注塑成型中的作用：优化塑料制品设计、优化塑料模具设计、优化注射工艺参数。

2.热塑性注射成型过程是什么？主要分为哪几个阶段？过程：注射成型是把塑料原料加入注射机料筒中，经过螺杆的旋转使塑料向前输送，同时机筒加热使其溶化成熔体，储存在注射机筒前端，当螺杆作为加压工具快速向前推进时，塑料熔体已告压通过喷嘴注入磨具型腔中经过冷却、凝固后从磨具中脱出，成为塑料制品。

阶段：（1）塑化阶段，（2）注射充模阶段（3）冷却凝固阶段（4）脱模阶段3.注射成型工艺主要工艺参数有哪些？（1）温度：①料筒温度②喷嘴温度③模具温度；（2）压力：①塑化压力②注射压力；（3）时间（成型周期）：①注射时间（充模时间、保压时间）②模内冷却时间③其他时间。

4.一般CAE软件结构，分别起什么作用？CAE软件系统是由3部分构成：分别是由前处理部分，后处理部分，以及求解器部分所组成。

作用：前处理：生成分析所需要的几何形状，设置材料及载荷条件，边界条件等，并生成计算文件供求解器使用。

求解器：把前处理生成的计算文件进行计算，此阶段基本不需要人工参与，由计算机自动运行，计算时间跟计算规模和硬件系统有关。

后处理：显示求解器的计算结果，并导入或导出相关的数据。

5.常用注塑成型CAE软件有哪些？Moldflow软件、Moldex3软件、MoldStudio3D软件、3D TLMON软件、2-Mlod和PartMolding 软件、华塑HSCAE注射成型仿真系统。

6.Moldflow Insight（MPI）的分析模块有哪些，其中热塑性塑料分析模块的主要功能有？分析模块：1、热塑性注射成型2、气体辅助注射成型3、热塑性塑料重叠注射成型4、注射-压缩成型 5、夹心注射成型 6、微孔发泡成型 7、反应注射成型8、微芯片封装9、覆晶封装 10、多料筒反应成型 11、树脂传递成型或结构反应注射成型。

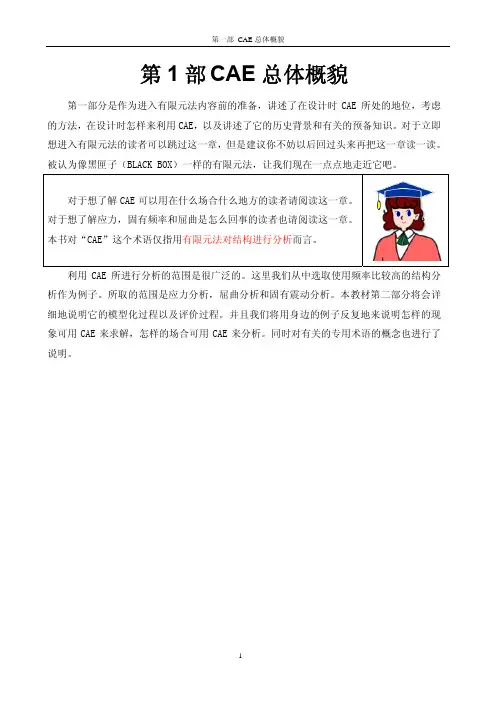

第一部 CAE总体概貌第1部 CAE总体概貌第一部分是作为进入有限元法内容前的准备，讲述了在设计时CAE所处的地位，考虑的方法，在设计时怎样来利用CAE，以及讲述了它的历史背景和有关的预备知识。

对于立即想进入有限元法的读者可以跳过这一章，但是建议你不妨以后回过头来再把这一章读一读。

被认为像黑匣子（BLACK BOX）一样的有限元法，让我们现在一点点地走近它吧。

对于想了解CAE可以用在什么场合什么地方的读者请阅读这一章。

对于想了解应力，固有频率和屈曲是怎么回事的读者也请阅读这一章。

本书对“CAE”这个术语仅指用有限元法对结构进行分析而言。

利用CAE所进行分析的范围是很广泛的。

这里我们从中选取使用频率比较高的结构分析作为例子。

所取的范围是应力分析，屈曲分析和固有震动分析。

本教材第二部分将会详细地说明它的模型化过程以及评价过程。

并且我们将用身边的例子反复地来说明怎样的现象可用CAE来求解，怎样的场合可用CAE来分析。

同时对有关的专用术语的概念也进行了说明。

应力分析和应力1．应力分析和应力●应力是什么？对一个产品或结构施加载荷的话，结构在变形的同时其内部会产生应力和应变。

对橡皮绳，吊鱼竿或者弓等等，施加一个力，就能非常清楚地看到它的变形，而一般的产品和结构，大多数是用铁和铝等等硬性材料制成的，变形非常小，用肉眼来确认它的变形就很困难了。

橡皮绳的伸缩 弦的震动 吊鱼竿的弯曲第一部 CAE总体概貌应力是结构对载荷抵抗所产生的力。

用单位面积的力来表示。

此应力是判断产品与结构破坏（损坏）与否的重要指标。

应力=载荷/剖面面积，载荷除以剖面面积得到应力。

应力小的时候在材料内部生成的抵抗力也小，不足以破坏材料。

因为应力一大，就要损坏物体，所以设计时不能使应力大于某个值。

为此，在事前，有必要知道应力的数值。

●这些地方可用到应力分析！装调味品的塑料袋和水果袋都留有切口，从缺口处就很容易撕开袋子。

有切口的袋子比没有切口的袋子要远远地容易撕开，这是在日常生活中常有的经验。

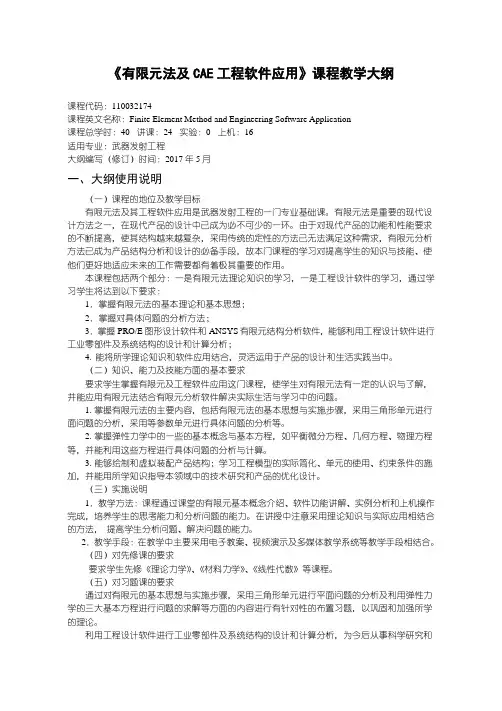

《有限元法及CAE工程软件应用》课程教学大纲课程代码：110032174课程英文名称：Finite Element Method and Engineering Software Application课程总学时：40 讲课：24 实验：0 上机：16适用专业：武器发射工程大纲编写（修订）时间：2017年5月一、大纲使用说明（一）课程的地位及教学目标有限元法及其工程软件应用是武器发射工程的一门专业基础课。

有限元法是重要的现代设计方法之一，在现代产品的设计中已成为必不可少的一环。

由于对现代产品的功能和性能要求的不断提高，使其结构越来越复杂，采用传统的定性的方法已无法满足这种需求，有限元分析方法已成为产品结构分析和设计的必备手段，故本门课程的学习对提高学生的知识与技能、使他们更好地适应未来的工作需要都有着极其重要的作用。

本课程包括两个部分：一是有限元法理论知识的学习，一是工程设计软件的学习，通过学习学生将达到以下要求：1．掌握有限元法的基本理论和基本思想；2．掌握对具体问题的分析方法；3．掌握PRO/E图形设计软件和ANSYS有限元结构分析软件，能够利用工程设计软件进行工业零部件及系统结构的设计和计算分析；4. 能将所学理论知识和软件应用结合，灵活运用于产品的设计和生活实践当中。

（二）知识、能力及技能方面的基本要求要求学生掌握有限元及工程软件应用这门课程，使学生对有限元法有一定的认识与了解，并能应用有限元法结合有限元分析软件解决实际生活与学习中的问题。

1.掌握有限元法的主要内容，包括有限元法的基本思想与实施步骤，采用三角形单元进行面问题的分析，采用等参数单元进行具体问题的分析等。

2.掌握弹性力学中的一些的基本概念与基本方程，如平衡微分方程、几何方程、物理方程等，并能利用这些方程进行具体问题的分析与计算。

3.能够绘制和虚拟装配产品结构；学习工程模型的实际简化、单元的使用、约束条件的施加，并能用所学知识指导本领域中的技术研究和产品的优化设计。

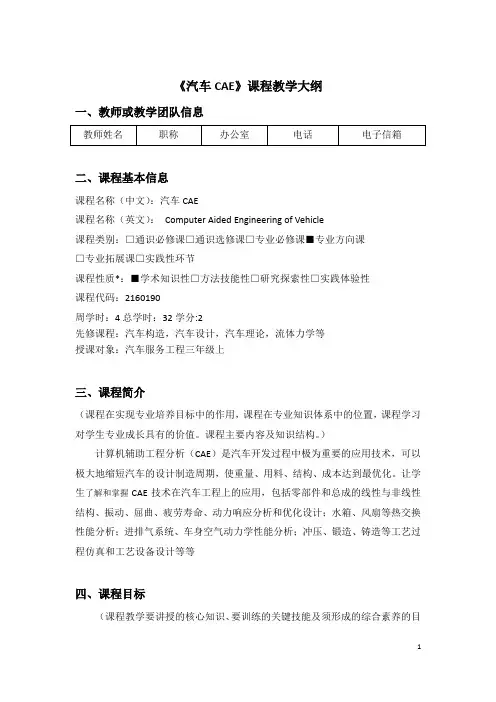

《汽车CAE》课程教学大纲一、教师或教学团队信息二、课程基本信息课程名称（中文）：汽车CAE课程名称（英文）：Computer Aided Engineering of Vehicle课程类别：□通识必修课□通识选修课□专业必修课■专业方向课□专业拓展课□实践性环节课程性质*：■学术知识性□方法技能性□研究探索性□实践体验性课程代码：2160190周学时：4总学时：32学分:2先修课程：汽车构造，汽车设计，汽车理论，流体力学等授课对象：汽车服务工程三年级上三、课程简介（课程在实现专业培养目标中的作用，课程在专业知识体系中的位置，课程学习对学生专业成长具有的价值。

课程主要内容及知识结构。

）计算机辅助工程分析（CAE）是汽车开发过程中极为重要的应用技术，可以极大地缩短汽车的设计制造周期，使重量、用料、结构、成本达到最优化。

让学生了解和掌握CAE技术在汽车工程上的应用，包括零部件和总成的线性与非线性结构、振动、屈曲、疲劳寿命、动力响应分析和优化设计；水箱、风扇等热交换性能分析；进排气系统、车身空气动力学性能分析；冲压、锻造、铸造等工艺过程仿真和工艺设备设计等等四、课程目标（课程教学要讲授的核心知识、要训练的关键技能及须形成的综合素养的目标。

）全面了解汽车CAE在汽车设计阶段能够解决新车开发中的疲劳、寿命、振动、噪声等问题；掌握利用当前汽车领域常用的CAE软件来分析和解决汽车设计开发阶段遇到的不同问题，学会利用CAE软件来分析汽车设计过程中简单零件静态线性和动力特性分析，以及流固耦合零件和热交换的分析。

五、教学内容与进度安排*（满足对应课程标准的第2条）（需要清晰地呈现每一章或教学单元的教学内容、学习要求、授课形式和课后作业等，学生由此可以准确地了解每一章或教学单元的学习任务，课后可根据教学进程，规划、开展自主学习。

）第一章有限元理论的介绍1. 课时数42. 讲授内容或训练技能，重点、难点课程内容：有限元基本理论介绍，汽车梁类零件的受力分析及FEM计算方法。
