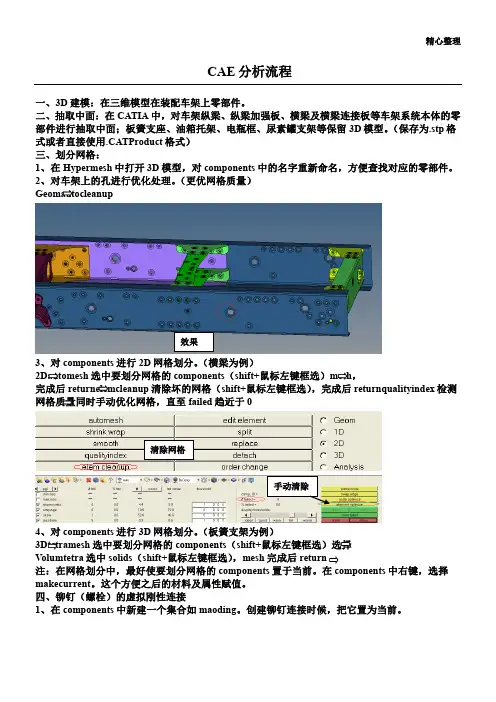

精心整理CAE 分析流程一、3D 建模：在三维模型在装配车架上零部件。

二、抽取中面：在CATIA 中，对车架纵梁、纵梁加强板、横梁及横梁连接板等车架系统本体的零部件进行抽取中面；板簧支座、油箱托架、电瓶框、尿素罐支架等保留3D 模型。

（保存为.stp 格式或者直接使用.CATProduct 格式） 三、划分网格：1、在Hypermesh 中打开3D 模型，对components 中的名字重新命名，方便查找对应的零部件。

2、对车架上的孔进行优化处理。

（更优网格质量）Geomautocleanup3、对完成后检测4、对components 进行3D 网格划分。

（板簧支架为例）选中要划分网格的components （shift+Volumtetra 选中solids （shift+鼠标左键框选），mesh 完成后注：在网格划分中，最好使要划分网格的components 置于当前。

在components 中右键，选择makecurrent 。

这个方便之后的材料及属性赋值。

四、铆钉（螺栓）的虚拟刚性连接1、在components 中新建一个集合如maoding 。

创建铆钉连接时候，把它置为当前。

效果清除网格手动清除22.1fefile —Propfile 下图1—2—3—4—5—holediameter —max 孔的直径最大值，一般选取100（怕溢出）2.2孔位没有对应或者没有孔的连接（联接角铁与底架）—calculatenode ，dependent —注：选择的点要在要连接的components 上（shift+左键）选中的多余的点删掉（shift+右键） 2.3按照以上两个流程把车架上面的所有零部件连接在一起，形成RBE2单元。

2.4车厢与车架之间的连接使用gap 单元。

五、材料、属性及赋值 1、材料material选择—材料命名，type —ALL ，cardimage —MAT1Create/edit 设置E 弹性模量、NU 密度return 2、属性property 1 2345选择—属性命名，type—2D，cardimage—PSHELL，material选择上面建立的材料Create/edit2.23D属性选择—属性命名，type—3D，cardimage—PSOLID，material选择上面建立的材料editreturn3、赋值（将材料，厚度的值分别赋予车架上面的所有零部件）选择—零部件，property—选择上面建好的属性注：1、2D、3D赋值是一样的，只是2D、3D的属性卡片不一样。
