CAE仿真与分析

cae仿真的基本流程以CAE仿真的基本流程为标题，本文将介绍CAE仿真的基本流程，包括前处理、求解和后处理三个主要步骤。

一、前处理前处理是CAE仿真的第一步，主要包括几何建模、网格划分和边界条件设置。

几何建模是将待仿真的物体或结构通过CAD软件进行建模，以获取其几何形状和尺寸等信息。

网格划分是将几何模型划分成离散的小单元，如三角形或四边形，在每个单元上建立数值计算模型。

边界条件设置是根据仿真目的和实际情况，为几何模型的边界面设置初值或边界条件。

二、求解求解是CAE仿真的核心步骤，主要包括材料属性定义、加载条件设置和数值计算。

材料属性定义是为待仿真的物体或结构选择合适的材料参数，如弹性模量、泊松比等。

加载条件设置是根据仿真目的和实际情况，为待仿真的物体或结构施加合适的加载条件，如力、压力、温度等。

数值计算是根据已定义的几何模型、材料属性和加载条件，利用数值计算方法求解结构的力学响应，如位移、应力、应变等。

三、后处理后处理是CAE仿真的最后一步，主要包括结果输出和分析。

结果输出是将数值计算得到的仿真结果以图形或表格的形式输出，如位移云图、应力分布图等。

分析是根据输出的仿真结果，对待仿真的物体或结构进行分析和评估，如强度分析、疲劳分析等。

总结：CAE仿真的基本流程包括前处理、求解和后处理三个主要步骤。

前处理阶段主要是对几何模型进行建模、网格划分和边界条件设置；求解阶段主要是对材料属性进行定义、加载条件进行设置，并利用数值计算方法求解结构的力学响应；后处理阶段主要是将仿真结果进行输出和分析。

通过CAE仿真的基本流程，可以更加准确和全面地了解待仿真物体或结构的性能和行为，为设计和优化提供科学依据。

CAE仿真分析流程CAE（计算机辅助工程）仿真分析是一种利用计算机实现的工程分析方法，以模拟和预测工程产品和系统的性能。

它通过数值计算和模型来代替传统的试验方法，可以快速、准确地评估产品的设计和性能。

下面是CAE仿真分析的流程及其步骤。

第一步：准备工作在进行CAE仿真分析之前，需要建立分析目标和所需的输入数据、边界条件以及使用的CAD模型。

这包括收集和整理相关数据，制定分析方案和目标。

第二步：建立数值模型在这一步，需要将CAD模型转化为数值模型，以便进行数值计算。

这可以通过网格划分和离散化来实现。

划分网格时，需要考虑模型的几何和结构特征。

第三步：设定物理和数学模型在这一步中，需要选择适当的物理模型（如流体动力学、热传导等）和数学模型（如有限元法、有限差分法等）。

物理模型会影响模拟的准确性和计算效率。

第四步：设定边界条件在这一步中，需要指定问题的边界条件，如约束、加速度和载荷等。

这些条件会直接影响计算结果和仿真分析的准确性。

第五步：进行数值计算在这一步中，使用所选的数值方法和模型进行数值计算。

这包括解方程组、求解数值逼近方程以及处理非线性和非定常问题等。

第六步：分析结果在这一步中，需要对数值计算的结果进行分析和解释。

这可能涉及到图形绘制、数据处理和统计分析等。

通过分析结果，可以评估产品的性能和优化设计。

第七步：验证和验证在这一步中，需要对模拟结果进行验证和验证。

这可以通过将仿真结果与真实试验数据进行比较来实现。

如果两者之间有良好的一致性，那么该模拟可以用于预测实际情况。

第八步：优化设计根据仿真结果和分析，可以对设计进行优化。

可以通过调整材料、几何形状和边界条件等来改善产品的性能。

第九步：迭代在这一步中，如果发现仿真结果与实际情况不一致，可以对模型和分析方法进行调整和迭代。

这可以提高仿真的准确性和可靠性。

总结CAE仿真分析是一种快速、准确和经济实用的工程分析方法。

通过建立数值模型、设定物理和数学模型、进行数值计算和分析结果，可以预测产品性能和优化设计。

CAE仿真分析报告1.简介本报告基于CAE仿真分析所得数据，对XXX进行综合分析和评估。

通过对该产品的仿真模型进行建立和计算，可以得出该产品在特定条件下的性能表现和潜在问题。

本报告将对计算方法、结果和建议进行详细解释。

2.CAE仿真模型建立在进行CAE仿真分析之前，需要建立准确的仿真模型。

该模型需要包含产品的几何形状、材料特性和边界条件等信息。

在本次仿真中，我们采用XXX软件进行建模，根据客户提供的设计图纸和材料特性表，成功建立了产品的几何模型和有限元网格。

3.材料特性和边界条件对于仿真分析的准确性，材料特性和边界条件的设定非常重要。

在本次仿真中，我们根据客户提供的材料特性表将合适的材料特性参数输入仿真模型。

此外，我们还需要根据实际使用条件设置边界条件，例如温度、载荷和约束等。

通过合理地设定材料特性和边界条件，可以更准确地模拟真实环境下的产品性能。

4.分析结果与讨论在本次仿真分析中，我们主要关注产品的强度和疲劳寿命等性能。

通过对仿真模型的计算，得出了以下几个重要结果：4.1强度分析在强度分析中，我们模拟了该产品在最大载荷下的应力分布情况。

通过分析应力云图和应力区域的集中情况，我们可以得出该产品的最大应力点和应力集中区域。

根据计算结果，我们发现产品的强度较高，没有明显的应力集中区域。

4.2疲劳分析在疲劳分析中，我们模拟了该产品在长期使用条件下的疲劳寿命。

通过设定适当的载荷条件和循环次数，我们可以计算出产品的寿命曲线和疲劳寿命。

根据计算结果，我们发现产品在设计寿命内可以正常工作，并且没有出现严重的疲劳损伤。

5.问题与建议通过对仿真结果的分析，我们发现该产品在设计条件下表现良好，没有明显的问题。

5.1强度优化虽然该产品的强度较高，但我们建议客户在设计上进一步考虑一些强度优化的手段，例如增加壁厚或者加强一些关键部位的结构，以进一步提高产品的强度和可靠性。

5.2疲劳寿命提升尽管该产品疲劳性能良好，但我们建议客户在设计上考虑一些疲劳寿命提升的措施，例如使用更高强度的材料或者改变产品的形状，以延长产品的使用寿命。

CAE仿真分析流程CAE仿真分析是一种基于计算机数值方法的工程分析方法，可以帮助工程师在设计开发过程中评估和优化产品的性能，包括结构强度、疲劳寿命、动态响应、流体力学、热传导等方面。

本文将介绍CAE仿真分析的流程，并以汽车碰撞仿真为例进行说明。

1.问题定义首先，需要明确模拟分析的目的和范围，明确需要分析的问题和关键因素。

例如，在汽车碰撞仿真中，需要评估车辆在不同碰撞条件下的结构强度和安全性能。

2.建立数值模型根据问题定义，建立数值计算模型。

对于复杂的结构，可以进行三维建模，并确定材料属性、载荷和边界条件等。

例如，在汽车碰撞仿真中，需要根据车辆CAD模型建立有限元模型，并确定材料模型和碰撞速度、角度等载荷条件。

3.网格划分对于建立的数值模型，需要进行网格划分，将结构划分成小的三角形、四面体或六面体等形状，以便进行数值计算。

网格划分需要根据结构复杂度和计算精度进行调整。

利用数值方法对建立和网格划分后的数值模型进行求解，得到模型在受力、变形等情况下的应力、位移、速度等结果。

在汽车碰撞仿真中，可以通过求解非线性动力学方程组，获得车辆碰撞前后的位移、速度、加速度等参数。

5.结果后处理对求解后得到的数值结果进行后处理，包括数据展示、可视化、统计分析等。

例如，在汽车碰撞仿真中，可以通过捕捉每个节点的受力和变形情况，评估车辆的结构强度和安全性能，并进行可视化展示。

6.评估和优化根据模拟结果，评估设计方案的性能，并进行优化改进。

此时可以调整材料选择、几何形状、结构布局等方面，以提高产品性能和降低成本等。

总结CAE仿真分析流程涵盖了问题定义、数值模型建立、网格划分、数值求解、结果后处理和评估、优化等步骤。

在工程设计中，CAE仿真分析已经成为必不可少的工具，它可以减少实验成本，提高产品性能和设计效率，为科技创新和可持续发展提供支持。

CAE结构仿真分析及技术培训CAE（计算机辅助工程）结构仿真分析是一种通过计算机模拟和计算来预测和评估结构行为的技术。

随着计算机技术的不断进步和发展，CAE结构仿真分析在工程领域中得到了广泛的应用。

它能够帮助工程师快速准确地评估和优化产品设计、优化材料和工艺选用，提高产品的性能和质量，缩短产品研发周期和开发成本。

CAE结构仿真分析主要包括有限元分析（FEA）、计算流体力学分析（CFD）、多体系统动力学分析（MBD）等。

其中，有限元分析是最常用的一种技术，它通过将结构离散为有限数量的有限元单元来近似连续结构，利用数学方程求解方法对结构进行模拟和计算。

有限元分析可以用来预测结构的强度、刚度、振动响应、疲劳寿命等性能，帮助设计师评估和改善产品设计。

CAE结构仿真分析的优势在于可以全面、详细地观察和分析结构的应力、应变、变形等行为，比传统的试验方法更加灵活、高效、经济。

同时，CAE还可以进行多种不同工况的模拟和比较分析，帮助设计师进行全面的优化，提供更合理的设计方案。

对于工程师来说，掌握和运用CAE结构仿真分析技术是非常重要的。

因此，进行CAE结构仿真分析技术培训是必要的。

在培训中，首先需要学习计算力学、结构力学的基础知识，了解有限元分析的基本原理和方法。

然后，学习和熟悉常用的CAE软件，掌握软件的使用和操作技巧。

在培训中最好能有一些实际案例和工程应用，通过实践来提高学员的能力和技巧。

在CAE结构仿真分析技术培训中，可以设置以下几个主要内容：1.理论知识教学：包括计算力学、结构力学的基本原理和方程，有限元分析的基本概念和方法等。

2.软件操作培训：介绍常用的CAE软件，如ANSYS、ABAQUS等，讲解软件的功能和特点，讲解软件的界面和操作方法，以及如何建立结构模型、设置边界条件、求解和分析结果等。

3.实例分析：通过一些实际工程案例的仿真分析，让学员了解和熟悉实际工程中的问题和解决方法，通过实践来提高分析能力和技巧。

CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目：电子机械产品结构强度与振动性能分析报告人：吴忠鸣工程师个人简介吴忠鸣硕士，工程师，2005年获华中科技大学材料加工硕士学位。

2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术研究院产品与工程仿真实验室。

研究领域主要包括：结构方向的强度及疲劳分析、显式动力学、振动与噪声等，从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。

主持或参与项目：1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析：通过校验手机整机在跌落、球落工况下的强度，以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析（压延铜），为设计方案提供改进建议；2、多款知名品牌电脑机箱整机模态、响应及随机振动分析：机箱在随机振动测试中部件会出现开裂现象，通过整机模态、频率响应及随机振动一系列分析找出关键频率，通过优化结构设计及改良连接方式消除开裂现象；3、电脑PCB板组件级静力分析：针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析，在一定载荷条件下，控制PCB板上的芯片引脚周围应变在一定范围内；4、温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。

校验带包装微波炉整机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。

题目：电子机械产品结构强度与振动性能分析报告内容：一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象：工程结构正常工作应满足以下要求：1、强度要求应有足够的抵抗破坏的能力；2、刚度要求应有足够的抵抗变形的能力；3、稳定性要求应有足够的保持原有平衡形态的能力。

整车碰撞仿真分析完成整车建模、设置好相应的测试单元，并核对模型整车情况与试验完全一致后即可将模型提交计算，完成计算后即可对结果进行分析。

正面刚性壁碰撞仿真分析内容主要包括：仿真计算可信性分析；整车和关键部件变形分析；B柱速度/加速度分析；A柱折弯分析；前侵入分析；假人伤害情况分析。

1 仿真计算可行性分析在整车碰撞仿真中虽然顺利完成计算，但由于有以下三个原因的存在并不能保证该计算结果完全准确可靠。

（1）在有限元仿真计算中涉及多种积分算法和不同的接触算法，系统为保证计算正常进行有时会自动增加某些部件的质量，如果该质量增加太多则会导致后期计算结果不可信。

（2）为节约计算时间计算中更多时候采用了非全积分的积分算法，这时将有可能在计算中发生沙漏，导致系统总体能力不守恒。

（3）在接触计算中如果接触设置不合理，将有可能产生较大的界面滑移能，这也是导致系统总能量不守恒的重要因素。

所以在顺利完成仿真计算后，需要对计算结果进行分析。

只有由于上述因素导致的质量增加和能量变化在可接受的范围内，再能认为该模型仿真计算结果是可信的，值得分析的。

打开计算输出的glstat文件或binout文件的glstat选项（见图1. 1），可以方便查看模型计算中涉及的以上因素变化曲线。

图1.1binout文件glstat选项菜单质量增加和能量变化查看内容为added_mass、energy_ratio，一般要求最终质量增加和能量变化不得超过5%，通常计算中初始质量增加在10kg以内，随着计算的进行整车质量还将有所增加。

关于能量变化曲线一般查看hourglass_energy、internal_energ y、kinetic_energy、interface_energy、total_energy这五项。

通常情况这五条曲线形状大致如图1.2。

图1.2仿真过程中能量变化曲线如图1.2可以观察到系统动能逐步转换为内能的过程，图中几条曲线一般应该为光滑过渡，如果在某位置发生突变则有可能是这个位置发生了较大的沙漏或质量增加。

汽车工业虚拟仿真及CAE分析解决方案汽车工业是一个技术密集型的行业，虚拟仿真和计算机辅助工程（CAE）分析是其发展的重要方向之一、虚拟仿真和CAE分析解决方案可以提供全面的工程设计和性能分析，帮助汽车制造商和供应商提高产品质量、降低成本和缩短开发周期。

虚拟仿真是一种使用计算机模型和数值方法来模拟和预测汽车产品性能的技术。

虚拟仿真可以通过建立车辆结构的三维数学模型，计算和分析各种力学、热力学、流体力学等物理过程，预测车辆在各种条件下的运动、应力和变形等性能指标。

通过虚拟仿真，汽车制造商可以在产品实际制造前，进行全面的性能评估和优化设计，提高产品质量，减少实验试验和原型制造，降低研发成本。

虚拟仿真解决方案可以应用于各个汽车部件和系统的设计和分析。

例如，对于车身结构设计，虚拟仿真可以通过优化钢板厚度分布和梁的布置，实现轻量化设计，提高强度和刚度，同时降低整车质量和燃料消耗。

对于悬挂系统设计，虚拟仿真可以模拟车辆在不同路况下的动力学行为，评估悬挂系统的舒适性和稳定性。

对于发动机设计，虚拟仿真可以预测燃烧过程、热传导和流体力学，评估发动机的性能和排放。

CAE分析解决方案主要包括有限元分析（FEA）、计算流体力学（CFD）、多体动力学分析（MBD）、可靠性和优化等。

有限元分析可以对复杂结构和部件进行强度、刚度和模态等分析，为制造商提供准确的应力和应变分布数据。

计算流体力学可以对流体介质中的流动、传热和传质等过程进行数值计算，评估汽车系统的热管理和气动性能。

多体动力学分析可以模拟汽车在不同路况下的运动和悬挂系统的工作特性，评估车辆的舒适性和稳定性。

可靠性和优化分析可以通过数学模型和算法，实现汽车设计的最优方案选择和参数优化。

总之，汽车工业虚拟仿真和CAE分析解决方案是现代汽车工程设计的重要工具。

它可以帮助汽车制造商和供应商进行全面的工程设计和性能分析，提高产品质量、降低成本和缩短开发周期。

随着计算机技术和仿真算法的不断发展，虚拟仿真和CAE分析将在汽车行业中发挥越来越重要的作用。

cae分析报告CAE（计算机辅助工程）是一种通过计算机模拟和仿真技术来分析物体性能和行为的方法。

它在各个领域都得到了广泛的应用，例如汽车工程、航空航天、建筑结构等。

本篇文章将对CAE分析报告进行探讨，介绍其意义、内容和编写要点。

一、概述CAE分析报告是基于对实际物体进行仿真和模拟后得到的结果，用于评估物体的性能、强度、对环境的响应等。

它提供了全面的分析结果和可行的改进方案，为工程师和设计师在产品开发和优化过程中提供指导意见。

因此，编写一份准确、详细的CAE分析报告对于工程项目的成功和效率至关重要。

二、内容1. 建模与网格划分CAE分析的第一步是建立物体的数学模型，并进行网格划分。

模型的精确度和网格质量将对计算结果的准确性产生重要影响。

因此，在报告中需要详细描述建模过程，包括采用的软件和方法、模型的几何特征、所选网格类型和质量等。

2. 载荷和约束条件在进行CAE分析前，需要确定物体所受的外部载荷和内部约束条件。

比如，在汽车工程中，载荷可以是行驶在不同路况下的动态载荷，约束条件可以是车轮在地面上的接触条件。

在报告中，需清晰地描述这些载荷和约束条件，并给出计算依据和分析原理。

3. 结果分析CAE分析的核心是得到准确的结果，并进行深入的分析与解释。

在报告中，应包括物体的应力分布、变形情况、疲劳寿命、流体流动轨迹等相关结果。

同时，需要对结果进行分析，解释其原因和影响，并与实验数据进行对比，以验证模型的准确性。

4. 优化方案根据CAE分析的结果，可以提出改进和优化方案，以提高产品的性能和可靠性。

在报告中，需要详细描述这些方案的设计思路和实施步骤。

同时，对于每个方案，应进行CAE分析以评估其效果，并给出具体的指导建议。

三、编写要点1. 语言简洁明了：CAE分析报告通常是给工程师和设计师阅读的，因此要避免使用过于专业或晦涩的术语和定量方法。

尽可能使用简单明了的语言，使读者能够轻松理解和掌握分析结果。

2. 图表展示清晰：在CAE分析报告中，经常使用图表来展示结果和数据。

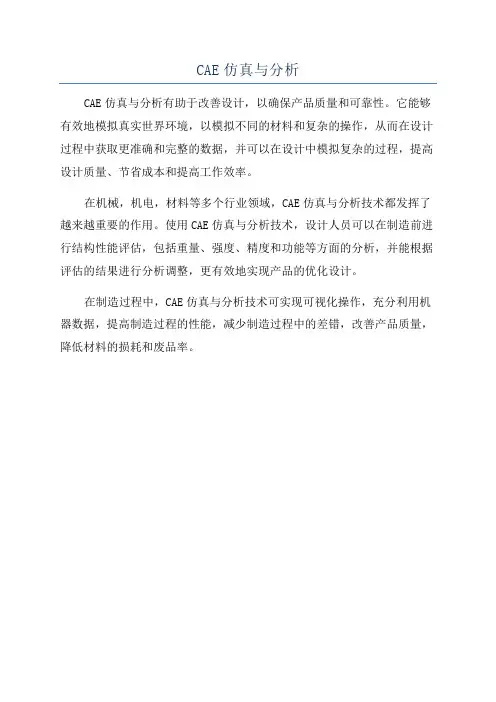

CAE仿真与分析
CAE仿真与分析有助于改善设计，以确保产品质量和可靠性。

它能够有效地模拟真实世界环境，以模拟不同的材料和复杂的操作，从而在设计过程中获取更准确和完整的数据，并可以在设计中模拟复杂的过程，提高设计质量、节省成本和提高工作效率。

在机械，机电，材料等多个行业领域，CAE仿真与分析技术都发挥了越来越重要的作用。

使用CAE仿真与分析技术，设计人员可以在制造前进行结构性能评估，包括重量、强度、精度和功能等方面的分析，并能根据评估的结果进行分析调整，更有效地实现产品的优化设计。

在制造过程中，CAE仿真与分析技术可实现可视化操作，充分利用机器数据，提高制造过程的性能，减少制造过程中的差错，改善产品质量，降低材料的损耗和废品率。

CAE仿真工程师岗位职责CAE（计算机辅助工程）仿真工程师是一种高科技工程师，主要运用现代仿真技术和计算机模拟技术，对机械、汽车、军工等领域中的产品进行相关技术计算和分析。

其主要职责如下：1. 产品仿真建模和分析。

根据客户需求和产品参数，对产品进行相应的细节设计，构建产品的三维形态模型，并进行相应的计算和分析，例如强度、疲劳、振动和热力学等。

同时，在计算和分析过程中，不断改进细节设计，以满足产品的相关需求。

2. CAE仿真软件应用。

熟练掌握市场上常见的CAE仿真软件，比如ANSYS、ABAQUS、Hyperspace等，并运用这些软件进行产品的仿真建模和分析。

同时，对软件的开发与维护工作有一定的了解，及时反馈问题和改善软件使用效果。

3. 产品仿真结果解释和报告制作。

将产品的仿真结果进行深度分析，并生成相应的报告和图表，解释产品的强度、疲劳、振动和热力学等相关结果。

然后对产品参数和细节设计根据次结果进行改进，并及时沟通交流结果和建议。

4. 合作沟通和项目管理。

需要与机械工程师、材料工程师、生产工程师等多个部门的工作人员沟通合作，共同完成产品的计算和分析工作。

同时，也需要进行相应的项目管理，跟踪项目进展，及时解决问题，并将相关结果及时反馈给领导。

5. 产品问题分析和修复。

当产品出现问题时，应根据问题分析情况选择合适的分析方法进行修复，可以运用仿真技术进行相应的仿真试验，找到问题根源并进行优化。

总之，CAE仿真工程师需要具备扎实的工程基础知识，掌握市场上常见的CAE仿真软件，同时还需要具有较强的团队合作精神，沟通和管理能力，在很多工业和制造领域中扮演了至关重要的角色。

CAE分析报告1. 引言CAE（Computer-Aided Engineering，计算机辅助工程）是一种利用计算机仿真和数值计算方法对工程问题进行分析和求解的技术。

本文将针对CAE分析进行详细介绍和步骤解析。

2. CAE分析的步骤CAE分析通常包括以下步骤：2.1. 问题定义在进行CAE分析之前，首先需要明确分析的问题是什么。

例如，可以是构件的强度分析、传热分析、流体力学分析等。

问题定义的准确性和明确性对后续分析的有效性至关重要。

2.2. 几何建模几何建模是CAE分析的基础，它用于将实际工程问题转化为计算机可处理的几何形状。

常用的几何建模软件包括CATIA、SolidWorks等。

在几何建模过程中，需要考虑几何形状的精度和模型的尺寸。

2.3. 网格划分网格划分是将几何模型划分为小的离散单元，以便进行数值计算。

不同的分析问题需要不同类型的网格划分，例如结构分析通常使用四面体网格，流体分析常使用三角网格。

网格划分的质量会直接影响分析结果的准确性。

2.4. 材料属性定义材料的物理属性是进行CAE分析的重要输入参数。

通常，需要定义材料的弹性模量、屈服强度、热导率等属性。

这些属性可以通过实验测试获得，也可以通过材料数据库进行查找。

2.5. 边界条件设置边界条件是指系统在分析过程中与外界交互的条件。

它包括施加在系统上的力、约束条件等。

边界条件的设置需要根据实际工程问题进行合理选择，以保证分析结果的可靠性。

2.6. 求解模型求解模型是指利用数值方法对系统进行求解，得到系统的响应结果。

常用的数值方法包括有限元法、有限差分法等。

求解模型的准确性和稳定性对分析结果的可信度具有重要影响。

2.7. 结果分析与评估在完成求解后，需要对分析结果进行分析和评估。

这包括对应力、应变、温度等物理量的分析，以及对系统性能和安全性的评估。

分析报告应清晰地呈现分析结果，并提供有效的解决方案。

3. CAE分析的应用领域CAE分析在工程领域有着广泛的应用。

基于CAE技术的车辆碰撞仿真分析近年来，车辆碰撞事故频发，给人们的生命财产安全带来了巨大威胁。

因此，车辆碰撞仿真分析成为了一项重要的研究领域，以寻求在车辆碰撞事故中降低伤亡和损失。

而CAE（计算机辅助工程）技术则为进行车辆碰撞仿真分析提供了有效的手段。

CAE技术是指将计算机科学与工程学相结合，通过模拟和仿真分析的方法来解决工程问题。

它可以用来分析车辆在碰撞过程中的刚体运动、结构变形、应力分布等情况，从而揭示事故造成的损伤程度和车辆受力情况。

在进行车辆碰撞仿真分析时，首先需要建立一个准确的模型。

这个模型一般包括汽车的结构、材料和悬挂系统等方面的信息。

通过使用CAE软件，可以将这些信息输入到模型中，并对车辆进行详细的建模。

这样一来，就可以准确地模拟车辆在碰撞事故中的各个细节，如撞击瞬间的刚体运动、车身受力情况等。

仿真分析的结果往往可以提供丰富的数据，这对于分析事故原因、制定安全措施等方面具有重要意义。

通过对碰撞事故的仿真分析，可以评估车辆的破坏程度、安全性能以及各个结构部件的受力情况等。

这些数据能够为车辆制造商提供一个重要的参考，以优化设计并改进车辆结构，提高其安全性能。

除了用于事故分析之外，基于CAE技术的车辆碰撞仿真还可以用于测试新的安全设备和材料。

例如，研究人员可以通过仿真分析比较不同材料的硬度和韧性，以确定哪种材料最适合用于车辆结构。

这对于提高车辆的整体安全性能是非常重要的，以减少碰撞事故造成的损伤。

此外，CAE技术还可以用于优化车辆主动安全系统的设计。

通过分析车辆在碰撞事故中的运动特征和受力情况，可以得出一些关键信息，如碰撞速度、角度等。

这些信息可以用于进一步改进车辆的主动安全系统，如制动辅助、防抱死系统等，从而减少事故发生的可能性。

总的来说，基于CAE技术的车辆碰撞仿真分析是一个非常有意义且具有广泛应用前景的研究领域。

通过仿真分析，我们可以更好地理解车辆碰撞事故的产生和发展过程，为车辆的设计和生产提供重要的参考。

汽车变速器CAE 仿真与试验分析赖俊，梅自元（格特拉克（江西）传动系统有限公司，江西南昌330013）摘要：变速器作为汽车动力总成系统的关键部件，其功能的可靠、耐久的长短等性能直接影响到汽车的整体功能。

CAE 仿真与试验是变速箱性能验证的重要手段，通过结合设计阶段的CAE 仿真与样件阶段的试验验证进行对比研究，能够使变速器在量产前完善设计，减少试验的样本量，从而实现缩短变速器设计周期和降低成本的目的。

关键词：汽车变速器；CAE ；试验验证中图分类号：TK4文献标识码：A文章编号：1674-4896（2020）01-051-04CAE 仿真与试验验证是变速器开发环节中的重要环节，对变速器研发有着至关重要的作用。

变速器设计阶段需要通过CAE 的仿真分析来判定设计是否合理、设计结果是否能满足要求，对不满足要求的设计进行设计优化。

变速器的样件阶段需要通过试验对样件进行功能性与耐久性的验证，对不满足试验要求的设计再进行优化。

因此CAE 仿真是试验验证的模拟，而试验验证是对CAE 仿真的补充，通过CAE 仿真分析与试验验证的方法可以使变速器设计不断的进行优化，从而能够满足功能性与耐久性要求，同时可以确保变速器在量产前的设计得到充分的验证，从而能够极力的减少到达终端市场因设计而失效问题的出现[1]。

1变速器性能需求与验证策略关系变速器的设计需求是基于满足整车实际使用环境的性能而设计的，因汽车的使用条件非常复杂，需要满足在不同路况（城市道路、山路、高速、乡村道路等）、不同环境（涉水、高温、高寒、高海拔等），不同风格（驾驶员、驾驶风格、驾驶习惯等），同时又需要满足一定的使用寿命要求，因此变速器也需要满足同样的使用条件下的性能需求，此时就需要有一系列的验证策略来验证变速器是否满足设计需求，如CAE 仿真分析在设计阶段对变速器进行仿真分析，试验在样件阶段对变速器进行真实工况下的运行，通过CAE 仿真与试验验证可以对变速器性能进行比较真实且全面的校核，以保证能够达到量产状态[2]。

cae分析报告CAE分析报告。

一、背景介绍。

CAE（Computer-Aided Engineering）即计算机辅助工程，是利用计算机仿真技术对工程问题进行分析和解决的一种方法。

它可以在产品设计的早期阶段就对产品的性能进行评估，从而提高产品的质量和效率。

本报告旨在对某产品的CAE分析结果进行详细报告，以便后续工程师和设计师们对产品进行改进和优化。

二、分析方法。

在本次分析中，我们使用了有限元分析（FEA）和计算流体动力学（CFD）两种主要的CAE分析方法。

有限元分析用于对产品的结构强度、刚度和振动特性进行评估，而计算流体动力学则用于分析产品的流体流动、传热和压力等特性。

通过这两种方法的综合分析，可以全面地了解产品的性能和特性。

三、结构强度分析。

通过有限元分析，我们对产品的结构强度进行了评估。

结果显示，在受力情况下，产品的各个部位都能够承受相应的载荷，不存在明显的应力集中现象。

同时，我们也对产品的刚度进行了分析，发现在受力情况下，产品的变形较小，刚度较高，能够满足设计要求。

四、振动特性分析。

除了结构强度分析，我们还对产品的振动特性进行了评估。

结果显示，在受到外部激励时，产品的振动频率和振幅均在合理范围内，不会对产品的正常使用造成影响。

这对于产品的可靠性和稳定性具有重要意义。

五、流体流动分析。

在计算流体动力学分析中，我们对产品的流体流动特性进行了评估。

通过模拟不同工况下的流体流动情况，我们发现产品的流体流动较为稳定，压力分布均匀，传热效果良好。

这为产品的优化设计提供了重要参考。

六、总结。

综上所述，通过本次CAE分析，我们全面地了解了产品的结构强度、振动特性和流体流动特性。

通过对分析结果的综合评估，我们可以为产品的改进和优化提供重要参考。

在今后的产品设计过程中，CAE分析将继续发挥重要作用，帮助我们不断提升产品的质量和性能。

七、参考文献。

1. Smith, J. (2018). Introduction to Finite Element Analysis. New York: McGraw-Hill.2. Jones, L. (2017). Computational Fluid Dynamics in Engineering. London: Springer.以上为本次CAE分析报告的内容，希望能为产品的改进和优化提供有益的参考。

CAE结构仿真分析及技术培训为了进行CAE结构仿真分析，首先需要构建结构的几何模型。

这可以通过专业的设计软件进行建模，也可以通过三维扫描等技术获取现有结构的几何数据。

然后，将几何模型导入到CAE软件中进行网格划分，将结构划分为小的有限元单元。

每个有限元单元都有其自身的物理属性和约束条件，例如材料的弹性模量、密度、边界条件等。

接下来，通过求解有限元方程，可以得到结构在各种载荷情况下的应力、变形等响应。

CAE结构仿真分析可以提供许多重要信息，例如结构的安全系数、疲劳寿命、应力集中区域等。

这些信息可以用于指导工程设计的改进和优化。

通过在仿真中尝试不同的材料、结构形状和几何参数，可以评估并选择最佳设计方案，从而提高结构的性能和可靠性。

由于CAE结构仿真分析技术的复杂性和专业性，它需要受过专门培训的工程师进行操作和分析。

因此，针对CAE结构仿真分析的技术培训也非常重要。

培训应该包括以下几个方面：1.CAE软件的使用和基本操作：培训人员需要了解和掌握使用常见的CAE软件进行结构仿真分析的基本操作，包括几何建模、网格划分、材料定义、约束条件和载荷定义等。

2.理论基础的讲解：培训人员应该对有限元分析原理和方法有基本的了解，包括有限元网格划分、位移插值、应力计算等。

这对于理解仿真结果和排查可能的问题至关重要。

3.结构建模与网格划分技巧：培训人员应该了解如何正确并高效地进行结构建模和网格划分，以避免网格畸变和不合理的网格单元。

4.结果分析与解释：培训人员需要了解如何正确分析仿真结果，包括应力云图、变形云图、模态分析等，以帮助工程师和设计师做出更好的决策。

5.优化和改进技术：培训人员需要了解如何使用CAE工具进行结构的优化和改进，例如拓扑优化、参数化设计等。

通过这样的培训，工程师和设计师可以更好地应用CAE结构仿真分析技术，快速准确地评估结构设计的性能和可靠性，为工程项目的成功实施提供有力的支持。

同时，提供CAE结构仿真分析技术培训，对于增加企业竞争力，提高产品质量和效率也具有重要意义。
