CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目:电子机械产品结构强度与振动性能分析报告人:吴忠鸣工程师个人简介吴忠鸣硕士,工程师,2005年获华中科技大学材料加工硕士学位。
2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职,2009年5月加入深圳先进技术研究院产品与工程仿真实验室。
研究领域主要包括:结构方向的强度及疲劳分析、显式动力学、振动与噪声等,从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。
主持或参与项目:1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析:通过校验手机整机在跌落、球落工况下的强度,以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析(压延铜),为设计方案提供改进建议;2、多款知名品牌电脑机箱整机模态、响应及随机振动分析:机箱在随机振动测试中部件会出现开裂现象,通过整机模态、频率响应及随机振动一系列分析找出关键频率,通过优化结构设计及改良连接方式消除开裂现象;3、电脑PCB板组件级静力分析:针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析,在一定载荷条件下,控制PCB板上的芯片引脚周围应变在一定范围内;4、温控开关弹片强度分析及灵敏性优化:通过对温控开关的工作过程仿真,寻找影响温控开关灵敏性的因子,改善尺寸、工艺参数提高了温控开关的灵敏性;5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。
校验带包装微波炉整机跌落工况下的强度,优化EPS包装结构,降低了跌落冲击加速度。
题目:电子机械产品结构强度与振动性能分析报告内容:一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象:工程结构正常工作应满足以下要求:1、强度要求应有足够的抵抗破坏的能力;2、刚度要求应有足够的抵抗变形的能力;3、稳定性要求应有足够的保持原有平衡形态的能力。

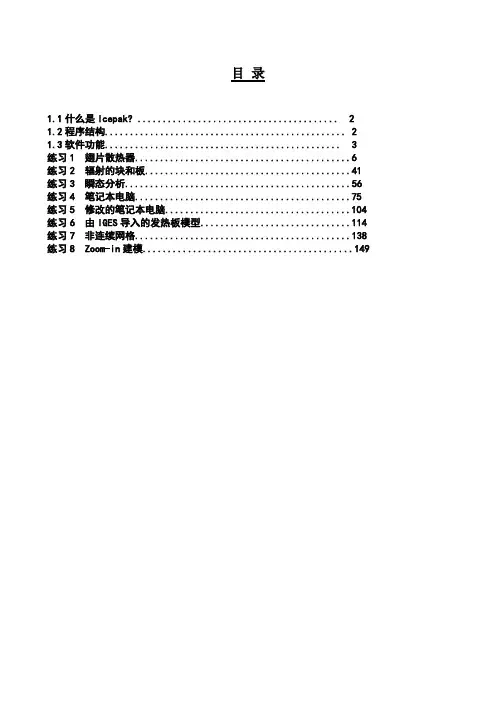

目录1.1什么是Icepak? (2)1.2程序结构 (2)1.3软件功能 (3)练习1 翅片散热器 (6)练习2 辐射的块和板 (41)练习3 瞬态分析 (56)练习4 笔记本电脑 (75)练习5 修改的笔记本电脑 (104)练习6 由IGES导入的发热板模型 (114)练习7 非连续网格 (138)练习8 Zoom-in建模 (149)1.1 什么是Icepak?Icepak是强大的 CAE 仿真软件工具,它能够对电子产品的传热,流动进行模拟,从而提高产品的质量,大量缩短产品的上市时间。
