0#钢箱梁支架计算书目录1、设计依据1.1、《钢结构设计手册》(第三版)；1.2、《建筑结构荷载规范》（GB50009-2001）；1.3、《混凝土结构设计规范》（GB50010-2010）；1.4、《钢结构设计规范》（GB50017-2003）；1.5、《钢结构连接节点设计手册》（第二版）；1.6、《公路桥涵设计通用规范》（JTG D60-2004）；1.7、《港口工程混凝土结构设计规范》（JTJ 267-98）。

2、结构布置型式0#钢箱梁支架采用Ф1000×10的钢管作立柱, 设Ф820×10的横向稳定联系柱，立柱间采用Ф426×6的钢管作平联(顶层平联为3工56a)，上设2HN700×300的组合型钢作支撑轨道梁。

支架通过附墙联杆Ф600×10与下横梁连接，下面的平联通过联系撑Ф426×6与下横梁支架立柱相连。

具体结构布置如下图：朝鲜3、0#钢箱梁支架设计3.1、荷载分析设计荷载：·系统自重荷载；·风荷载：0#块支架搭设完成设计风速V=23.9m/s（10m处，10年重现期）；箱梁滑动时工作风速V=13.8m/s（10m处，5年重现期）。

·雪荷载：0.3 kN/m²（适用于工况四）·施工荷载：2.5kN/m（沿轨道梁方向）；·箱梁自重：A块——261.9t；B块——191.3t；C块——149.1t。

·桥面吊机：160t。

3.2、0#块钢箱梁施工工艺（1）浮吊在一侧顺桥向抛锚定位，将A梁段吊装设计位置。

用同样的方法将B块梁段吊装到位。

最后用浮吊将C梁段直接吊装到设计位置。

（2）浮吊移船至另一侧顺桥向抛锚定位，B、C梁段施工方法分别与前面的B、C梁段的施工方法相同。

（3）全部5块梁段全部吊装到位后用三向千斤顶精确定位调整梁段。

首先调整A梁段，满足规范要求后，与下横梁临时固结、安装侧向限位支座。

然后按照B、C、B、C顺序调整梁段标高及轴线，满足设计要求后与基准梁段焊接。

（4）0#块焊接完成后，安装斜拉索，然后安装桥面吊机进行梁段正常悬拼施工。

3. 3计算工况工况一：0#块支架搭设完成，风速横桥向作用；工况二：A、B、C单侧梁段安装到位，风横桥向作用；工况三：梁段全部安装搁置到位，风横桥向作用。

3.4荷载计算（1）恒载：系统自重荷载；钢箱梁重量标准值(按沿轴线方向均匀计算，考虑1.3不均匀系数，1.1冲击系数，各钢箱梁反力如下)：工况二计算简图：(图中分布荷载q ck、q bk、q ak为标准值)工况三计算简图：(图中分布荷载q ik为标准值)（2）活载风荷载：取高度40m处风压进行计算。

设计基准风压：a 、设计风速V=23.9m/s （10m 处，10年重现期）： W d1=21.29kN m =b 、工作风速V=17m/s （10m 处，5年重现期）：W d220.43kN m =具体风载值详见下表：风载(kN/m)工况一 工况二 工况三 工况四钢立柱Ф1000×10 1.16 0.39 1.16 0.39 平联及附墙 0.70 0.23 0.7 0.23 顶层平联3I56 1.16 0.39 1.16 0.39 轨道梁2HN700×3001.77 0.59 1.77 0.59 桥面钢箱梁——1.474.41.473.5、结构计算（1）荷载组合：计算模型按(1.35恒载+1.4活载)进行附载（2）约束条件：附墙与下横梁铰接（释放约束Ry ）；柱脚固结，柱顶与轨道梁铰接；轨道梁与下横梁铰接。

（3）计算结果工况一：0#块支架搭设完成，风横桥向作用； 结构组合应力图：最大弯应力（MPa）最大轴应力（MPa）综合应力（MPa）最大位移（mm）钢立柱-17.0/18.6 -8.8 -27.0 8.7附墙-116.2/50.7 8.6 124.8 5.4未列举各构件应力均较小，强度和刚度均满足要求。

工况二：A、B、C单侧梁段安装到位，风横桥向作用；结构组合应力图：最大弯应力（MPa）最大剪应力（MPa）最大轴应力（MPa）综合应力（MPa）轨道梁2HN700×300 72.8 78 9.9 115 钢立柱Ф1000×10 -35.3 5.1 -57.8 -80.3 顶层竖支撑3工56a 16.9 2.3 -36.1 -58.0 顶层平联3工56a 20.7 2.7 11.9 45.2 平联支撑Ф426×6 -40.0 2.4 63.7 78.0 附墙横撑Ф600×10 -103.2 15.0 25.5 128.7 支架最大位移——竖直向：9.3mm，顺桥向：1.9mm，横桥向：16.0mm。

由上可知，各构件强度及刚度均满足要求。

工况三：梁段全部安装搁置到位，安装吊机，考虑风荷载及雪荷载；结构组合应力图最大弯应力（MPa）最大剪应力（MPa）最大轴应力（MPa）综合应力（MPa）轨道梁2HN700×300 136.9 94.1 22.6 162 钢立柱Ф1000×10 51.4 6.7 -95.2 -122.1 顶层竖支撑3工56a 76.0 10.7 -55.0 -132.6 顶层平联3工56a 35.2 4.4 17.9 60.6 平联支撑Ф426×6 -39.1 -2.4 83.4 104.2 附墙横撑Ф600×10 -128.0 -18.2 35.6 163.5 支架最大位移——竖直向：16.0mm，顺桥向：2.3mm，横桥向：8.3mm。

由上可知，各构件强度及刚度均满足要求。

4、钢立柱稳定性验算（1）钢立柱φ1000×10工况3下，φ1000×10钢立柱最不利内力组合：N=2961kN，M=293kN•m0.35Ii m A== 计算长度为，l 0=μl=9.09m 0/9.09/0.3526x l i λ==≈ 按b 类截面进行计算 查表得: φ=0.939根据《钢结构设计规范》（GB 50017-2003）5.2.2得：mx x x x 1x EX βM Nσ=+<f φA γW (1-0.8N/N')γx ——截面塑性发展系数，取1.0N ’EX ——欧拉临界力，22EX x N EA (1.1)86624kN πλ'==βmx ——等效弯矩系数，取1.0mxxx x 1x EX M NφA W (10.8N N )154.2MPa <205MPa βσγ=+'−= 钢立柱φ1000×10稳定性满足要求。

（2）顶层竖撑3工56a工况3下，3工56a 钢立柱最不利内力组合：N=2217N ，M=530kN •m0.135Ii m A==计算长度为，l 0=μl=2.406m 0/17.8x l i λ== 按b 类截面进行计算 查表得: φ=0.978根据《钢结构设计规范》（GB 50017-2003）5.2.2得：mx x x x 1x EX βM Nσ=+<f φA γW (1-0.8N/N')γx ——截面塑性发展系数，取1.0N ’EX ——欧拉临界力，22EX x N EA (1.1)242094kN πλ'== βmx ——等效弯矩系数，取1.0mx x x x 1x EX M NφA W (10.8N N )130.8MPa <215MPaβσγ=+'−= 顶层竖撑3工56a 稳定性满足要求。

5、柱脚埋件计算5.1、荷载设计值N=2690kN ，V=1237kN ，M ＝69kN.m 5.2、锚筋布置5.3、锚板受力计算锚板尺寸的确定：最不利为工况3：N=2690kN ，V=1237kN ，M ＝69kN.m基础对底板单位面积的压应力计算：21.921N N q mm A== 底板按三边简支，计算其单位宽度上的最大弯矩280a mm = 200b mm =0.72b a= 则: 0.0892β= 213434M qa N mm β==按最大弯矩计算底板厚度,取f=205N/mm 219.8t mm == 预埋25mm 钢板满足要求。

5.4、加劲板受力计算16块加劲板与柱身用32条竖直焊缝连接，每条焊缝需要的长度为（设hf=10mm ，双面角焊缝）：max 201160.760600w w f f w f N l mm h f l h mm==⨯<== 满足要求。

取加劲板高度为400mm ，厚度为10mm 。

加劲板承受的线荷载为 384Nq mm =加劲板承受的最大弯矩为 2710.768102M ql N mm ==⨯⋅ 28.8205M MPa f MPa Wσ==<= 满足要求。

5.5、加筋板与锚板的连接焊缝计算6400w l mm = 3.10.7f ww f f N h mm l f β==∑，取10mm 。

5.6、锚筋受力计算每个锚筋锚固长度La =900mm ，直径D=32mm ，有效面积Ae =804mm 2，采用Ⅱ级钢筋，fy=300MPa按规范，锚筋总截面面积满足以下两式：z f a a NzM A z f a a Nz M f a a N V A y b r s y b r y v r s 4.04.03.14.03.0−≥−+−≥其中：ar 锚筋层数影响系数，6层为0.85a b 锚板弯曲变形的折减系数 0.60.250.80b t a d=+= av 锚筋受剪承载力系数(40.080.363v a d =−= t =25mm d = 25mm z = 1200mm （外层锚筋中心线距离） 取最不利的工况3验算：N=2690kN ，V=1237kN ，M ＝69kN.m0.30.433421.30.400.4s r v y r b y s r b y V N M Nz A a a f a a f zM Nz A a a f z −−≥+=−≥<实际值228401613440S A mm =⨯=>3342mm ，满足要求。

6、柱帽计算计算荷载：Ｎ＝2690kN（1）井字型肋板计算不考虑柱头盲板，仅由井字型肋板受力，肋板厚10mm ，高度500mm 。

2331417106W bh mm ==⨯ 23max (33)561731024qcl M N mm γγ=−+=⨯其中： 2690000()/4 =1770N/mm ()380q =荷载由4块肋板平分 135205M MPa MPa Wσ==< 焊缝抗剪计算269000049.0160.710490MPa τ==⨯⨯⨯125MPa < 均满足要求。

合集下载

固定支架计算书

固定支架计算书

固定支架2的结构形式为：
受力分析采用的侧视图为：
考虑在管道轴向推力的作用下支架型钢立柱A1、B1受拉，A2、B2受压，其拉力与压力相等，按力矩的平衡得支架型钢支架型钢立柱A1、B1受拉力＝（1285/1000）×49867/2＝32040N。
考虑在管道径向推力的作用下支架型钢支架型钢立柱A1、A2受拉，B1、B2受压，其拉力与压力相等，按力矩的平衡得支架型钢支架型钢立柱A受拉力＝（1285/1000）×10747/2＝6905N。
选用补偿器2：1.0RNY150×5，轴向刚度：300N/mm
选用补偿器3：1.0RNY200×4，轴向刚度：390N/mm
选用补偿器4：1.0RNY200×4，轴向刚度：390N/mm
对于有波纹补偿器的管道支架的管道轴向推力：（不考虑预拉伸）
TZ=(ΔLT+ΔLP)×波纹补偿器轴向刚度+地震力
热膨胀伸长量：ΔLT＝0.0125×（T1-T2）×L
故支架型钢立柱可选用L63×6等边角钢，其截面积为7.288×10-4m2。
支架型钢横档计算：
支架型钢横档计算：
支架横档在垂直重力方向的受力分析。
如图，将支架近似的看作简支梁，根据剪力图和弯矩图，其在B点的弯距最大。
其每根支架横档的弯距是：Mmax=（0.504×2977+0.172×7346）/2=1382N*m
TJ=3×(ΔLT+ΔLP)×E×IX/ L臂23+地震力
考虑调试等情况下介质的不均匀性，其轴向推力按推力较大的计算；径向推力为支架两端悬臂推力的和。
对于有波纹补偿器的管道支架的管道径向推力：
TJ=地震力＝两固定支架间管道全重×0.1
分析固定支架的受力。
G=13434N
基础底板钢管焊接支架计算书

基础底板钢管焊接支架计算书

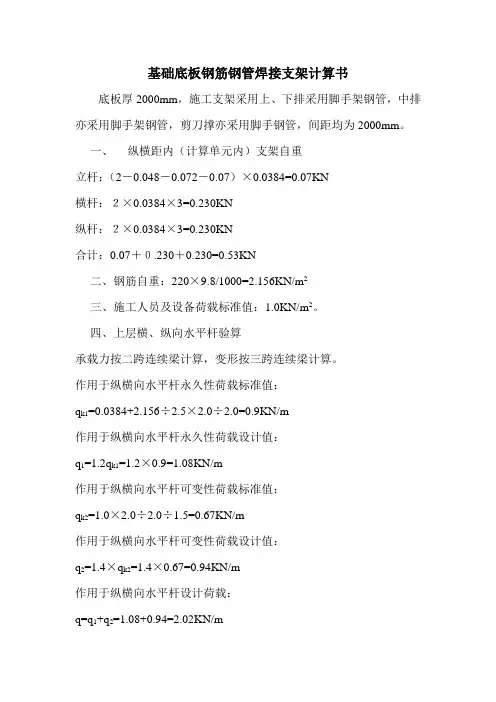

基础底板钢筋钢管焊接支架计算书底板厚2000mm，施工支架采用上、下排采用脚手架钢管，中排亦采用脚手架钢管，剪刀撑亦采用脚手钢管，间距均为2000mm。
