ZWN2型双效浓缩锅性能简介

中心传动高效浓缩机使用说明书GNZF-20Q中心传动高效浓缩机使用说明书淮北市华亚工矿机电设备有限公司目录一、机器的用途及使用范围二、形式、规格、基本参数三、机构说明、工作原理及特点四、机器的安装五、机器的试车六、机器的操作七、机器的维护及保养八、液压站使用说明一、机器的用途使用说明中心传动式浓缩机主要用于选矿过程中湿精矿的脱水处理，系作脱不第一阶段――――浓缩之用。

一般设置于精选与过滤设备之间，有时也作精选之前脱水。

同时在化学工业、造纸和选煤厂用来进行肿水作业。

二、型式、规格、基本参数型式中心传动式规格φ20m基本参数见下表参数名称单位参数容池直径 m 202沉降面积 m 314池深 m 5.926池底倾角 ? 12耙架每转时间 r/min 0.11-0.243/矿浆通过量 mh 1500-2000 提耙高度 mm 450提耙速度 mm/min 31油泵电机组 25SCY-132M-4 7.5KW 传动装置减速机 OILP10-NHM2-100 油缸HGS-140/50-450 三、机构说明、工作原理与特点,、(,)机器的组成:提升装置、传动装置、桥架、倾斜管、池体、轴、耙架、固定桶、布料桶、液压站、安全装置、电控箱等部件组成。

(,)池体:,,,,型的池体分水泥池体及钢构池体两种。

水泥池体由用户自备。

用户订购钢板池须特别注明，否则制造厂不供。

排矿用泵制造厂不供。

(,)结构关系:桥架横跨在池体上下班，其上安装着传动机构和提升装置，其下悬持着固定桶，竖轴穿过传动装置中心，固定在提耙装置上，竖轴下端旋挂着耙架，布料装置套装于固定桶外与耙架连接杆连接，斜管支架与固定筒和池体联成一体，其上安装倾斜管组件，池体底部有排矿口，用管子与泵连接。

,、工作原理及结构特点(,)悬浮液中的固体颗粒在重力的作用下会发生沉降，浓缩机就是利用这一原理来浓缩矿浆的。

(,)浓缩过程:进入池内的矿浆逐渐自然形成五种不同的区带。

,澄清带,自由沉降带,沉淀带，,浓缩带,矿泥带。

NZS12中心传动浓缩机技术说明一、主要技术参数·池内径：Φ12.0m·外缘线速度：～1.5m/min·电机功率：N=0.55kw·防护等级：IP55·绝缘等级：F级·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理浓缩机主要由工作桥（包括栏杆、走道板）、传动装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂、浓缩栅条等部件组成。

1、主要结构⑴工作桥采用工字钢及数根角钢拼装组焊而成，上铺走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

提拱度≤L/700，每平方米承受负荷大于250kg的重量。

工作桥的设计制造牢固，外形美观。

⑵传动主轴用厚壁无缝钢管制成，其垂直度＜2mm/Lmm（轴的长度）。

⑶刮臂上设置浓缩栅条，栅条高度根据池中水位及污泥层高度设置，栅条间距约400mm。

⑷稳流筒采用板材制作而成，上端设置钢板制成的圆弧加强圈起加强作用，使其具有一定的强度，不易变形。

⑸传动装置由摆线针轮减速机直接驱动，运行可靠，噪音低。

⑹本机设机械和电气双重过载保护装置。

2、工作原理浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中的泥坑中，通过排泥管排出池外，刮臂上固定有浓缩栅条，旋转时提供絮状污泥的沉淀空间，加速污泥的下降，提高浓缩效果。

三、主要零部件材质·工作桥：Q235A碳钢·传动轴：Q235A碳钢·刮臂、刮板：Q235A碳钢·浓缩栅条：Q235A碳钢·稳流筒：Q235A碳钢·紧固件：Q235A碳钢四、电气控制系统浓缩机上安装现场控制箱。

现场控制箱具有就地操作功能。

操作面板上设有起动、停机按钮，运行、停机、事故信号灯，急停按钮。

在电控箱内设有电动机保护器。

五、设备设计、制造、检验所遵循的部分标准目录如下：CJ/T3014-93 重力式污泥浓缩池中心传动刮泥机JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB3797-89 装有电子器件电控箱技术条件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”六、设备的可靠性及耐久性1、设备无故障运行时间大于20000小时。

2000㎏/h蒸发器技术(jìshù)方案一、2000㎏双效蒸发器（一）蒸发量为2.0T/h，完全用生蒸汽加热(jiā rè)浓缩：总蒸发速率(sùlǜ)：2.0T/h各效蒸发量：Ⅰ效：1.05T/h Ⅱ效：0.95T/h进料温度(wēndù) 35℃，出料温度(wēndù) 可调节进料浓度55%，出料浓度 80%冷凝水3.5T/h 约55℃最大蒸汽消耗量:1.2T/h循环冷却水30-37.5℃ 100m3/h冷却塔参数:循环量100m3/h运行总功率：52KW（含冷却系统）设备占地尺寸:3600X4000X8500(长X宽X高)设备运行总质量:10T（二）、设计各效温度参数：一效二效加热蒸汽温度： 95℃ 75℃蒸发压力： -0.061 -0.080二次蒸汽温度： 75℃ 55℃（三）、蒸发器说明a、物料走向通过进料泵将要浓缩的物料经过流量计、送入二效蒸发器，物料经过二效上部的液体分配装置保证进入每根管的物料相同，液膜在向下部出口流动过程中加速，由于重力及液体形成的蒸汽作用下流速增加。

水蒸汽及部分浓缩的物料离开管束到蒸发器的底部，大部分液体集中在下部的缓冲区并由此离开，二次蒸汽及少量液体通过连接通道进入分离器，二次蒸汽与液体在此分离，从顶部离开的二次蒸汽由列管冷凝器从二效出来的物料通过循环泵在二效蒸发器进行自身循环，部分物料通过经过旁通送入一效蒸发器，物料经过一效上部的液体分配装置，以保证进入每根管的物料相同，液膜在向下部出口流动过程中加速，由于重力及液体形成的二次蒸汽作用下流速增加。

水蒸汽及部分浓缩的物料离开管束到蒸发器的底部，大部分液体集中在下部的缓冲区并由此离开，二次蒸汽及少量液体通过连接通道进入分离器，二次蒸汽与液体在此分离，从顶部离开的二次蒸汽做为二效蒸发器热媒。

从一效出来的物料通过循环泵在一效蒸发器进行自身循环，部分物料通过旁通送入结晶罐，顶部分离出二次汽进入冷凝器，浓液物料通过轴流泵在结晶加热器中循环。

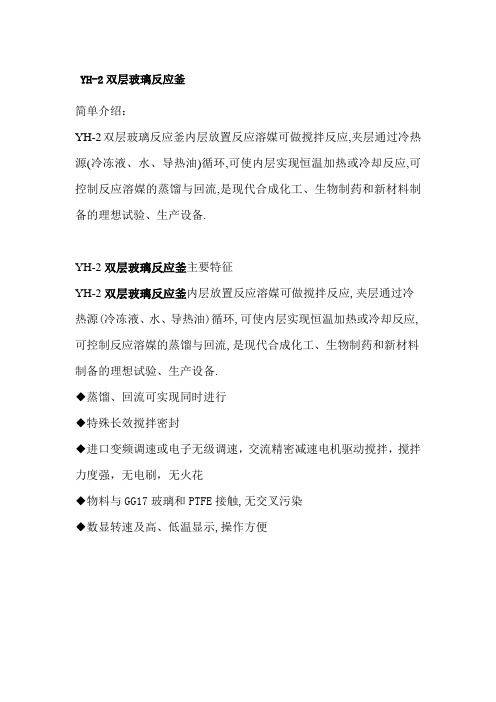

YH-2双层玻璃反应釜
简单介绍：
YH-2双层玻璃反应釜内层放置反应溶媒可做搅拌反应,夹层通过冷热源(冷冻液、水、导热油)循环,可使内层实现恒温加热或冷却反应,可控制反应溶媒的蒸馏与回流,是现代合成化工、生物制药和新材料制备的理想试验、生产设备.
YH-2双层玻璃反应釜主要特征
YH-2双层玻璃反应釜内层放置反应溶媒可做搅拌反应,夹层通过冷热源(冷冻液、水、导热油)循环,可使内层实现恒温加热或冷却反应,可控制反应溶媒的蒸馏与回流,是现代合成化工、生物制药和新材料制备的理想试验、生产设备.
◆蒸馏、回流可实现同时进行
◆特殊长效搅拌密封
◆进口变频调速或电子无级调速，交流精密减速电机驱动搅拌，搅拌力度强，无电刷，无火花
◆物料与GG17玻璃和PTFE接触,无交叉污染
◆数显转速及高、低温显示,操作方便
技术参数：
销售价格：5800元。
