机柜、接地、涂漆

机柜施工方案机柜施工方案一、工程内容：机柜施工是指在室内或室外的机房中，将服务器、交换机、存储设备等网络设备安装到机柜中，并进行相应的布线和接地工作。

二、工程步骤：1. 准备工作：确定机柜安装位置和数量，测量好机柜的尺寸，确保机柜与设备的配合。

将工程所需的材料和设备进行准备，例如机柜、安装螺丝、接地线等。

2. 安装机柜：根据实际情况选择合适的安装方式，可选择地面安装或墙壁安装。

将机柜固定好，确保机柜的稳固和平衡。

3. 安装设备：按照设备的规格和机柜的布局，将设备逐个安装到机柜中。

注意设备的安装方向和高度，确保设备之间的通风和散热。

4. 接地工作：将机柜与电源地线连接，确保设备安全接地，避免静电和电气故障。

5. 布线工作：根据设备之间的连接需求，进行相应的布线工作。

使用合适的网线、光纤等进行连接，确保信号的稳定和传输的畅通。

6. 标识和管理：在机柜的前面板或侧面标明设备的名称和序号，方便管理和维护。

同时，按照设备的功能和需求，进行相应的接线标识。

7. 清理和整理：完成机柜施工后，对机柜内部和外部进行清理和整理工作，确保机柜的干净和整洁。

三、施工注意事项：1. 安全第一：施工过程中，注意个人安全和设备安全，避免物品掉落和误操作导致的安全事故。

2. 细致入微：施工过程中，仔细检查机柜和设备的安装质量，确保固定牢固和连接稳定。

3. 散热通风：合理安排设备的位置和布局，保证设备之间的通风和散热，避免设备过热和故障。

4. 标准化管理：在进行布线和接地工作时，遵循相应的标准和规范，确保施工质量和信号传输的稳定。

5. 环保节能：在进行设备的布局和连接时，尽量减少线缆的使用量，减少资源的浪费和能源的消耗。

四、工程验收：1. 施工完成后，由专业人员进行验收，检查机柜和设备的安装质量和接地工作是否符合要求。

2. 同时，测试设备之间的连接是否稳定和可靠，确保数据的正常传输。

3. 验收合格后，出具验收报告，并提交给相关部门和负责人。

机柜安装操作规程机柜是用于安装和保护服务器、网络设备和其他计算设备的机械结构。

正确的机柜安装操作是确保设备正常运行和安全的关键。

以下是一份机柜安装操作规程。

一、准备工作1. 确定机房的位置和布局，选择合适的机柜尺寸和数量。

2. 准备所需的工具和材料，包括螺丝刀、螺丝、螺母、螺栓、导轨、地线等。

3. 在机房墙壁上标记好机柜的位置，并清空该位置。

二、机柜安装1. 将机柜移至标记好的位置，并用水平仪调整机柜水平度，确保机柜稳定。

2. 使用螺丝和螺栓将机柜固定在机房墙壁或地板上，使其牢固安装。

3. 根据机柜的高度和尺寸，安装相应数量的导轨。

导轨应与机柜底部和上部牢固连接，并且可以滑动和锁定。

4. 安装机柜前门和侧门，确保门口与机柜的结合处平整。

5. 安装机柜顶部和底部的通风风扇或散热器，确保设备正常散热。

6. 安装地线，将机柜与地面连接，以防止静电积聚和设备受损。

7. 安装机柜内的固定架和支架，以支撑和固定安装设备。

根据设备的尺寸和重量，选择合适的固定架和支架。

8. 安装滑轨，使设备可以方便地滑进和滑出机柜。

三、设备安装1. 根据设备的尺寸和重量，选择合适的位置安装设备。

确保设备间留有足够的空间，便于维护和散热。

2. 使用螺丝和螺母将设备固定在机柜的固定架和支架上。

确保设备稳固地固定在位置上，防止晃动和摇动。

3. 连接设备的电源线和网络线。

确保连接牢固，并检查电源和网络的正常工作。

四、安全检查1. 检查机柜的稳定性和水平度，确保机柜固定牢固且不会倾斜。

2. 检查机柜的门锁和侧门锁，确保锁定机制可靠。

3. 检查机柜的通风系统和散热设备的工作是否正常。

4. 检查设备的安装是否牢固，没有松动或摇晃的现象。

5. 检查设备的电源和网络连接是否正确，确保设备正常工作。

五、记录和维护1. 记录机柜的位置、型号、安装日期和设备清单等信息，以便后续维护和管理。

2. 定期检查机柜的稳定性和连接性，及时修复或更换松动或损坏的部件。

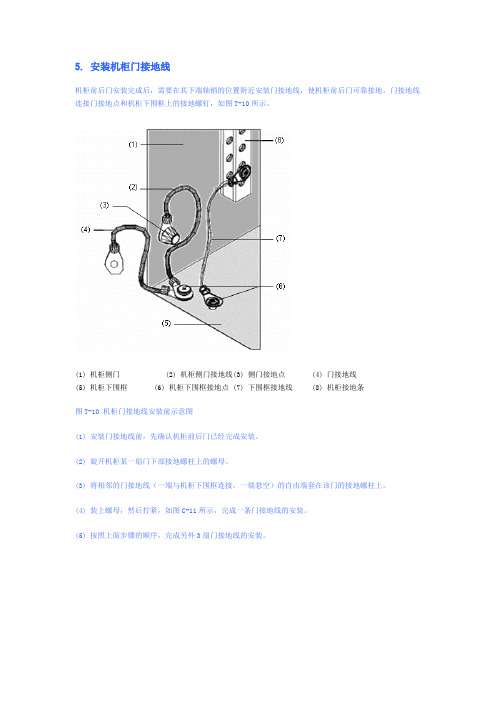

5. 安装机柜门接地线
机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。

门接地线连接门接地点和机柜下围框上的接地螺钉，如图T-10所示。

(1) 机柜侧门(2) 机柜侧门接地线(3) 侧门接地点(4) 门接地线
(5) 机柜下围框(6) 机柜下围框接地点 (7) 下围框接地线(8) 机柜接地条
图T-10 机柜门接地线安装前示意图
(1) 安装门接地线前，先确认机柜前后门已经完成安装。

(2) 旋开机柜某一扇门下部接地螺柱上的螺母。

(3) 将相邻的门接地线（一端与机柜下围框连接，一端悬空）的自由端套在该门的接地螺柱上。

(4) 装上螺母，然后拧紧，如图C-11所示，完成一条门接地线的安装。

(5) 按照上面步骤的顺序，完成另外3扇门接地线的安装。

(1) 机柜前/后门(2) 侧门接地线(3) 侧门接地点(4) 前/后门接地点(5) 门接地线
(6) 机柜下围框(7)下围框接地点(8)下围框接地线(9) 机柜接地条(10) 机柜侧门
图T-11 机柜门接地线安装后示意图
& 说明：
对于自购机柜，机柜到机房接地的接地线要求采用标称截面积不小于６mm2的黄绿双色多股软线，长度不能超过30m。

机柜表面喷漆工艺机柜表面的三涂层体系：电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）。

涂装的整个工艺流程如下：机柜部件→手工预清理→前处理→阴极电泳及后清洗→烘烤→电泳底漆打磨→除尘→中涂漆喷涂→中涂漆烘烤→中涂打磨→除尘→面漆喷涂→修饰过检（1）底漆喷漆用的底漆可选用酚醛底漆、酯胶底漆、硝基底漆、醇酸底漆等，其中醇酸底漆具有良好的附着力和防锈性能，而且与硝基清漆的结合性能也比较好。

底漆兑稀可用相配套的稀释剂或松香水、松节油等。

（2）腻子喷漆用的腻子配合比如下：石膏粉：30；白厚漆：15；熟桐油：10；松香水：6；水：适量；液体催干剂：0.25～0.5。

腻子调匀后，平面处可用牛角片或刮刀批嵌，曲面处和楞角处可用橡皮嵌批。

腻子不能来回多刮。

第一道腻子略稠些，第二、三道腻子略稀些。

腻子干后用砂纸打磨使其平整。

（3）喷漆喷漆用的设备有气泵、滤气罐、风管和喷枪等。

常用喷枪有吸出式、对嘴式和流出式。

喷涂时将手把揿压，压缩空气就从出气嘴中喷出，使漆液均匀地喷涂在物面上。

喷枪与物面距离应控制在200～300mm，喷第一遍要近些，以后每遍略远些。

气压应保持在0.3～0.4MPa，喷第一遍后逐渐减小。

漆的黏度直接影响喷漆质量，因此，底漆、喷漆使用时都要用稀释剂兑稀，在没有黏度计测定的情况下，可根据漆液重量的100％加入稀释剂，以使漆液能顺利喷出，不致过稀或过稠。

醇酸底漆可用松香水对稀；硝基清漆可用香蕉水对稀。

喷第一遍硝基清漆时，因底漆和腻子是油性的，容易被稀释剂溶化而产生气泡、皱皮，所以喷涂速度要稍快，喷得要薄。

喷完一遍后，待其干燥，经水砂纸打磨后再喷一遍。

机柜的安装要求和步骤一、机柜的安装要求机柜是数据中心和机房中不可或缺的设备，它用于安装和管理服务器、网络设备和其他关键的IT设备。

为了确保机柜的安装和使用的顺利进行，以下是一些机柜的安装要求：1. 确定安装位置：机柜应该放置在干燥、通风良好、温度适宜的地方。

机柜的周围应该保持一定的空间，以便于维修和更换设备。

2. 确保地面平整：机柜需要放置在平整的地面上，以确保设备的稳定和安全。

地面应该能够承受机柜和其中设备的重量。

3. 提供适当的电源：机柜的安装位置应该有足够的电源插座和电源容量，以满足机柜中设备的需求。

同时，电源插座应该符合安全要求，并避免过载。

4. 提供良好的接地：机柜应该进行良好的接地，以保护设备免受静电和电磁干扰的影响。

接地线应该连接到专门的接地设备或接地棒上。

5. 确保合适的空间和尺寸：机柜的尺寸应该能够容纳所有要安装的设备，并且留出足够的空间进行散热和维修。

机柜的高度、宽度和深度应该根据实际需求选择。

二、机柜的安装步骤1. 准备工作：在安装机柜之前，需要先进行准备工作。

清理安装位置，确保地面平整和干燥。

检查电源插座和电源容量是否符合要求。

准备好所需的工具和材料，如螺丝刀、螺丝、螺母等。

2. 安装机柜：将机柜放置在准备好的位置上，确保机柜与地面接触牢固。

调整机柜的水平度，使用水平仪进行校准。

使用螺丝刀将机柜固定在地面上，确保机柜的稳定性。

3. 安装设备：根据实际需求，将需要安装的设备放置在机柜内。

在安装设备之前，先阅读设备的安装手册，了解安装要求和步骤。

使用螺丝和螺母将设备固定在机柜的托盘上或者安装在机柜的侧板上。

4. 连接设备：将设备之间的电源线、网络线和其他连接线缠绕整齐，确保连接稳固和有序。

将电源线插入机柜中的电源插座，将网络线连接到网络设备上。

5. 散热和维护：在安装完设备之后，确保机柜的通风良好，以避免设备过热。

定期清理机柜内的灰尘和杂物，保持机柜的整洁和设备的正常运行。

6. 测试和验收：在安装完成后，进行设备的测试和验收。

机柜表面处理工艺方法生产中常用的金属表面处理工艺方法有：镀金属法、包覆金属法、化学转化膜法、喷丸处理、离子注入、激光熔覆、电子束表面处理、高密度太阳能表面处理、非金属涂层法、表面合金化法等。

机柜的表面处理通常采用以下三种方法：表面电化学处理；表层涂覆；表面机械加工处理。

下面简单介绍这三种方法。

1．表面电化学处理1）电镀电镀是利用电解的方法在零件的表面上沉积一层其他金属的表面处理方法。

电镀法的优点是适应性广，不仅可在铁基金属上镀覆，而且可在非铁基金属、塑料、石墨等基体上镀覆；镀层厚度易于控制，消耗金属少；镀层均匀光洁，与基体结合牢固。

其缺点是镀层密度小，镀覆速度慢。

常用作镀层的金属有锌、锡、铬、镍、镉等。

现比较几种常用的镀种。

镀锌层在空气中及水中有很好的防腐蚀能力，且成本较低，是一般钢质机械零件常用的表面处理方法。

但镀层较软，不耐冲击和摩擦，使用温度不宜太高。

镀铬和镀镍不仅具有很好的抗腐蚀能力，而且镀层硬度高、耐磨性好、易于抛光，常用于量具、模具和需要装饰的机件。

但镀铬和镀镍成本高，且镀层常有微孔，所以镀前往往先进行镀铜。

镀镉层在空气、水、碱、盐及海水中均具有良好的抗腐蚀能力，而且允许使用温度比较高。

但此法成本较高、环境污染较严重，一般情况下应用较少。

热浸镀又称热浸涂覆，是将经过表面净化处理后的工件浸入熔融的液态金属中一段时间而得到涂镀层的方法，优点是方法简单、生产率高、镀层与基体结合牢固。

其缺点是不易控制镀层厚度，也不易获得均匀的镀层，且只适用于涂覆锌、锡、铅等低熔点金属。

2）阳极化处理将铝合金浸入电解液（一般为15％～20％的硫酸水溶液）中，工件同电源正极（阳极）相连，阴极用铝板，通电后，阳极（铝件）上聚集大量新生态的氧原子，其氧化能力很强，使工件表面生成一层致密的Al2O3氧化膜。

这种表面处理工艺方法属于电化学处理，由于工件接阳极，所以又称为阳极氧化，简称阳极化处理。

氧化膜稳定性好，硬而致密，是铝合金广泛使用的表面处理方法，若用重铬酸钾进行钝化处理，使氧化膜微孔封闭，防护效果更好；若在钝化处理时加入染料，则可起装饰作用，得到各种不同颜色的铝合金件。

水电厂机电设备表面颜色要求默认分类2009—12-06 21：05：40 阅读146 评论4 字号：大中小订阅为了工程“达标投产”的需要，依据《水电工程达标投产考核办法》和《水轮发电机组安装技术规范》（GB8564—1988)中对机电设备表面颜色的要求,现对机电设备外表面颜色做以下统一规定：1 主机及其附属设备外表面颜色选用PANTONE Warm Gray 2U(灰色）.主机及其附属设备包括：中性点盘柜、主变压器、励磁变压器柜、厂用变压器柜、水轮机及其附属设备、球阀外壳、检修蝶阀外壳、机组调速器接力器外壳、球阀接力器外壳等。

发电机风罩选用蓝色(国标205AA7）、发电机上盖板的上表面选用银灰色。

2 离相封闭母线外表面颜色选用BO5（海灰色）。

3 电气二次设备及其盘柜外表面颜色已明确4 油、水、风辅机系统及其盘柜颜色做如下规定4。

1 油、水、风辅机系统所有控制系统盘柜外表面颜色选用PANTONE Warm Gray 2U（灰色）。

4。

2 所有油罐、油箱及气罐外表面颜色选用PANTONE Warm Gray 2U（灰色）。

4。

3 低压气管外表面颜色选用白色；中压气管外表面颜色选用白底红环，红环的颜色选PANTONE Red 032 U（红色）。

注：阀门手轮应标明开关方向，阀门应编号，管道应用白色箭头（气管用红色)表明介质流动方向。

电力系统需要利用ＰＴ的二次电压来实现系统的同期并列工作，并列的首要条件就是各被并系统相序必须一致．为此须先找出一条公共导线（大地）作为他们中间的一相（Ｂ相)各电力系统中，既然一相已经确定（即Ｂ是公共相）那么另外两相即能利用相序表确定出来。

PT接地有两种方式：1、中性点直接接地;2、B相直接接地,然后中性点再经击穿保险接地。

其实,在发电厂中，厂用PT一般都是应用上述的第一种接地方法，B相接地只是为了同期装置而设的，同期装置（包括同期检定继电器和同期表）要接入两侧PT的电压进行比较相位差，这两个电压必须有一个公共点才能准确比较。

本工程为某公司机房弱电工程，主要包括网络机柜的安装、设备上架、线缆布线、接地等施工内容。

为确保工程质量和施工安全，特制定本施工方案。

二、施工准备1. 材料准备：根据施工图纸和设备清单，准备所需机柜、设备、线缆、接插件、工具等材料。

2. 人员准备：组织专业施工队伍，包括机柜安装工、线缆敷设工、调试工等，并对施工人员进行技术交底和安全教育。

3. 工具准备：准备电钻、扳手、螺丝刀、剪刀、剥线钳、测距仪、万用表等工具。

三、施工步骤1. 机柜安装（1）根据施工图纸，确定机柜规格尺寸和现场安装空间。

（2）机柜可直接安装在地面，建议不直接安装在活动地板上。

根据机柜尺寸定制机柜底座，底座高度与地板上表面相平。

（3）在地面上标记出膨胀螺丝位置，每台机柜支架有4个螺丝位，部分品牌机柜提供划线模板。

（4）根据支架孔位尺寸，选用合适钻头打入膨胀螺丝，深度位50-60mm。

（5）装配支架：如果底座为活动支架，先调节支架高度到防静电地板相仿高度，然后锁死；将滑道固定在支架上，校正支架的位置，使两根滑道对角线距离相等。

螺丝加弹簧垫片、平垫片固定。

（6）将支架的螺丝孔对准地面膨胀螺丝位，将支架安装在地面上，校正支架位置，紧固。

2. 设备上架（1）根据设备清单和施工图纸，将设备逐一安装在机柜中，确保设备安装稳固。

（2）设备安装后，检查设备接地线是否连接牢固，确保设备接地。

3. 线缆布线（1）根据施工图纸，规划线缆走向，确保线缆布线整齐、美观。

（2）线缆敷设时，注意避免交叉、打结，确保线缆畅通无阻。

（3）线缆连接时，注意接插件型号、规格，确保连接牢固。

4. 接地（1）在机房内做独立的接地引下线到大楼的综合接地点。

（2）闭路电视系统接地通过在弱电机房中以一点接地方式达成，接地线绝不会形成封闭回路。

（3）机房内的桥架、线管每隔5m作一次接地。

（4）设置在建筑物内的共用电视系统的同轴电缆外导体、金属管、设备外壳等均相互连接并接地。

四、施工质量要求1. 机柜安装牢固，设备上架整齐，线缆布线规范。

电气仪控机箱及机柜表面除锈与涂装是为了保护设备表面免受腐蚀和氧化的影响，延长设备的使用寿命。

以下是电气仪控机箱及机柜表面除锈与涂装的通用技术条件：
1. 表面处理：在进行除锈和涂装之前，需要对机箱及机柜表面进行处理。

首先，清除表面的油污、灰尘和杂质。

然后，使用除锈剂或砂纸等工具将锈蚀部分除去，确保表面光洁。

2. 防腐涂料：选择适合的防腐涂料进行涂装。

常见的防腐涂料有环氧树脂涂料、聚氨酯涂料等。

涂料的选择应根据环境条件和使用要求进行。

3. 涂装方法：可以采用刷涂、喷涂或浸涂等方法进行涂装。

刷涂适用于小面积和复杂形状的部件，喷涂适用于大面积和平整的表面，浸涂适用于小件和细长部件。

4. 涂装层厚度：涂装的层厚度应符合设计要求。

一般来说，涂装层厚度应在25-50微米之间，可以根据具体情况进行调整。

5. 干燥和固化：涂装完成后，需要进行干燥和固化。

根据涂料的要求，可以采用自然干燥或加热干燥的方法。

确保涂料
完全干燥和固化后，方可进行下一步操作。

6. 检验和质量控制：涂装完成后，需要进行检验和质量控制。

检查涂层的平整度、附着力和颜色等指标，确保涂装质量符合要求。

以上是电气仪控机箱及机柜表面除锈与涂装的通用技术条件。

在进行除锈和涂装时，应注意安全操作，选择合适的材料和工具，确保涂装质量和效果。

机柜接地实施方案一、背景介绍。

机柜是数据中心中十分重要的设备，其接地工作对于保障设备安全运行和数据中心正常运转具有重要意义。

因此，制定一套科学合理的机柜接地实施方案显得尤为重要。

二、接地原理。

机柜的接地是指将机柜与大地之间建立良好的电气连接，以确保机柜内部设备在正常工作时不受到外部电磁干扰和静电影响，同时能够将设备可能产生的漏电流迅速引入地下，保障人身安全。

良好的接地系统能够有效地保护设备免受雷击、电磁干扰和静电影响，确保数据中心设备的正常运行。

三、实施方案。

1. 机柜接地的选择。

在选择机柜接地时，应优先选择金属机柜，因为金属机柜本身就具有良好的导电性能，能够更好地保护设备免受外部电磁干扰。

同时，金属机柜也更容易进行接地处理。

2. 机柜接地的位置。

机柜的接地位置应选择在机柜的底部，以确保接地线能够尽量接触到地面，减小接地电阻，提高接地效果。

3. 接地线的选择。

接地线应选择导电性能好、防腐蚀性能强的铜线，以确保接地线能够长期保持良好的导电性能，同时能够抵抗外部环境的腐蚀。

4. 接地线的敷设。

接地线应尽量缩短，减小接地电阻，提高接地效果。

同时，接地线的敷设应尽量避免与其他电缆交叉，以免产生电磁干扰。

5. 接地测试。

在接地完成后，应进行接地测试，确保接地电阻符合规定要求，以保证接地效果。

四、注意事项。

1. 在进行接地处理时，应确保设备处于断电状态，以免造成安全事故。

2. 接地处理应由专业人员进行，确保接地处理符合相关标准和规范。

3. 定期对接地系统进行检测和维护，确保接地系统的长期稳定性和可靠性。

五、总结。

机柜接地实施方案是数据中心建设中十分重要的一环，良好的接地系统能够确保设备的安全运行，保障数据中心的正常运转。

因此，在设计和实施机柜接地方案时，应严格按照相关标准和规范进行，确保接地系统的可靠性和稳定性。

同时，定期对接地系统进行检测和维护，及时发现并解决接地问题，确保数据中心设备的安全运行。
