光学滤波器详解概况

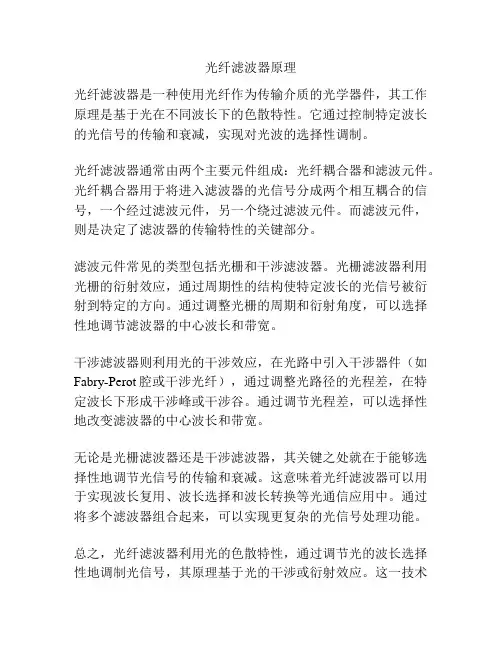

光纤滤波器原理
光纤滤波器是一种使用光纤作为传输介质的光学器件，其工作原理是基于光在不同波长下的色散特性。

它通过控制特定波长的光信号的传输和衰减，实现对光波的选择性调制。

光纤滤波器通常由两个主要元件组成：光纤耦合器和滤波元件。

光纤耦合器用于将进入滤波器的光信号分成两个相互耦合的信号，一个经过滤波元件，另一个绕过滤波元件。

而滤波元件，则是决定了滤波器的传输特性的关键部分。

滤波元件常见的类型包括光栅和干涉滤波器。

光栅滤波器利用光栅的衍射效应，通过周期性的结构使特定波长的光信号被衍射到特定的方向。

通过调整光栅的周期和衍射角度，可以选择性地调节滤波器的中心波长和带宽。

干涉滤波器则利用光的干涉效应，在光路中引入干涉器件（如Fabry-Perot腔或干涉光纤），通过调整光路径的光程差，在特定波长下形成干涉峰或干涉谷。

通过调节光程差，可以选择性地改变滤波器的中心波长和带宽。

无论是光栅滤波器还是干涉滤波器，其关键之处就在于能够选择性地调节光信号的传输和衰减。

这意味着光纤滤波器可以用于实现波长复用、波长选择和波长转换等光通信应用中。

通过将多个滤波器组合起来，可以实现更复杂的光信号处理功能。

总之，光纤滤波器利用光的色散特性，通过调节光的波长选择性地调制光信号，其原理基于光的干涉或衍射效应。

这一技术
在光通信系统、光传感器和光谱分析等领域中具有广泛的应用前景。

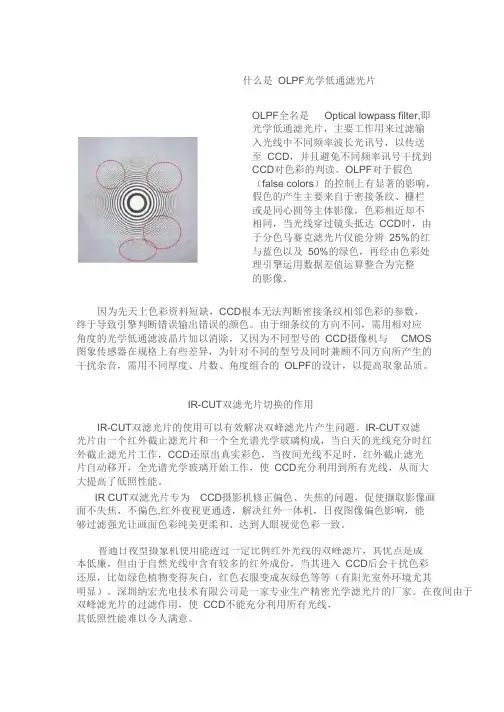

什么是OLPF光学低通滤光片OLPF全名是Optical lowpass filter,即光学低通滤光片，主要工作用来过滤输入光线中不同频率波长光讯号，以传送至CCD，并且避免不同频率讯号干扰到CCD对色彩的判读。

OLPF对于假色（false colors）的控制上有显著的影响，假色的产生主要来自于密接条纹、栅栏或是同心圆等主体影像，色彩相近却不相同，当光线穿过镜头抵达CCD时，由于分色马赛克滤光片仅能分辨25%的红与蓝色以及50%的绿色，再经由色彩处理引擎运用数据差值运算整合为完整的影像。

因为先天上色彩资料短缺，CCD根本无法判断密接条纹相邻色彩的参数，终于导致引擎判断错误输出错误的颜色。

由于细条纹的方向不同，需用相对应角度的光学低通滤波晶片加以消除，又因为不同型号的CCD摄像机与 CMOS图象传感器在规格上有些差异，为针对不同的型号及同时兼顾不同方向所产生的干扰杂音，需用不同厚度、片数、角度组合的OLPF的设计，以提高取象品质。

IR-CUT双滤光片切换的作用IR-CUT双滤光片的使用可以有效解决双峰滤光片产生问题。

IR-CUT双滤光片由一个红外截止滤光片和一个全光谱光学玻璃构成，当白天的光线充分时红外截止滤光片工作，CCD还原出真实彩色，当夜间光线不足时，红外截止滤光片自动移开，全光谱光学玻璃开始工作，使CCD充分利用到所有光线，从而大大提高了低照性能。

IR CUT双滤光片专为CCD摄影机修正偏色、失焦的问题，促使撷取影像画面不失焦、不偏色,红外夜视更通透，解决红外一体机，日夜图像偏色影响，能够过滤强光让画面色彩纯美更柔和、达到人眼视觉色彩一致。

普通日夜型摄象机使用能透过一定比例红外光线的双峰滤片，其优点是成本低廉，但由于自然光线中含有较多的红外成份，当其进入CCD后会干扰色彩还原，比如绿色植物变得灰白，红色衣服变成灰绿色等等（有阳光室外环境尤其明显）。

深圳纳宏光电技术有限公司是一家专业生产精密光学滤光片的厂家。

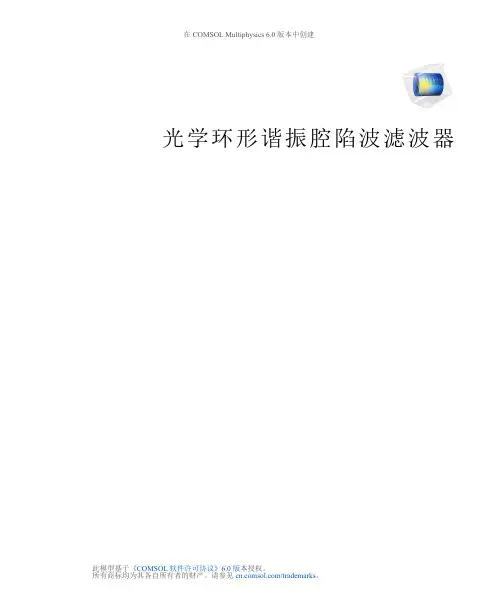

此模型基于《COMSOL 软件许可协议》6.0 版本授权。

所有商标均为其各自所有者的财产。

请参见 /trademarks 。

在 COMSOL Multiphysics 6.0 版本中创建光学环形谐振腔陷波滤波器2 |光学环形谐振腔陷波滤波器简介最简单的光学环形谐振腔由直波导和环形波导组成。

这两个波导的芯层彼此靠近放置，因此光从一个波导耦合到另一个波导。

当环形波导的长度为波长的整数倍时，环形波导与波长产生谐振，并且存储在圆环中的光波能量增加。

通过直波导传输的波是入射波与从环耦合到直波导的波形成的干涉波。

您可以大致地将环形谐振腔视为如下面的图 1 所示。

入射波 E i 1 的一部分在直波导中传输，而其中的一部分场耦合到环形波导中。

类似地，环形波导中的部分光与直波导中的光相耦合，而其余的波继续围绕环形波导传输。

图 1：光学环形谐振腔示意图，显示入射场 E i1 和 E i2 以及透射场/耦合场 E t1 和 E t2，还指出了传输系数 t 和耦合系数 κ，以及往返损耗 L 。

透射场通过以下矩阵-矢量关系式与入射场相关(1)上面定义的矩阵单元确保总输入功率等于总输出功率，(2)其中假设传输系数和耦合系数之间的关系如下(3)tt *κ-κ*E i1E t1E i2E t2LE t 1E t 2t κκ*–t*E i 1E i 2=E t 12E t 22+E i 12E i 22+=t 2κ2+1=3 |光学环形谐振腔陷波滤波器此外，当波围绕环形波导传播时，您会得到以下关系式(4)其中 L 是围绕环形波导传播的损耗系数， 是累积的相位。

结合方程 1、方程 3 和方程 4，可以将透射场写为(5)这里，透射系数被分成传输损耗 |t | 和相应的相位，(6)请注意，谐振情况下，当 是 2π 的整数倍，且 |t | = L 时，透射场为零。

|t | = L 的条件称为临界耦合。

因此，当耦合器传输损耗与环形波导周围传播的波的损耗相抵消时，您会得到环形谐振腔用作带阻滤波器（即陷波滤波器）的最佳条件。

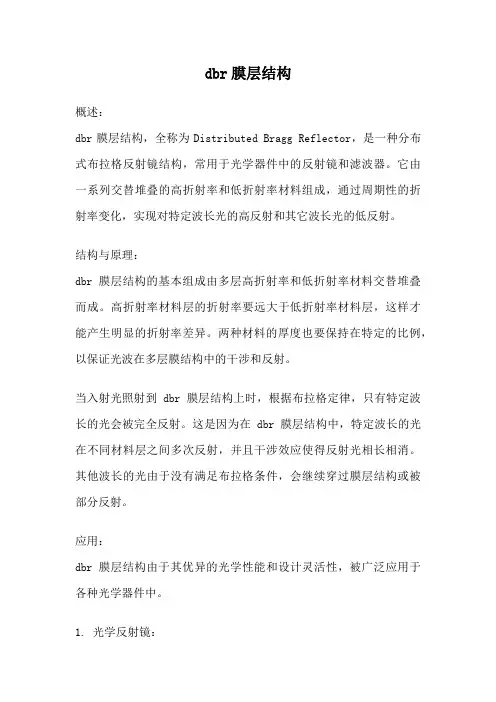

dbr膜层结构概述：dbr膜层结构，全称为Distributed Bragg Reflector，是一种分布式布拉格反射镜结构，常用于光学器件中的反射镜和滤波器。

它由一系列交替堆叠的高折射率和低折射率材料组成，通过周期性的折射率变化，实现对特定波长光的高反射和其它波长光的低反射。

结构与原理：dbr膜层结构的基本组成由多层高折射率和低折射率材料交替堆叠而成。

高折射率材料层的折射率要远大于低折射率材料层，这样才能产生明显的折射率差异。

两种材料的厚度也要保持在特定的比例，以保证光波在多层膜结构中的干涉和反射。

当入射光照射到dbr膜层结构上时，根据布拉格定律，只有特定波长的光会被完全反射。

这是因为在dbr膜层结构中，特定波长的光在不同材料层之间多次反射，并且干涉效应使得反射光相长相消。

其他波长的光由于没有满足布拉格条件，会继续穿过膜层结构或被部分反射。

应用：dbr膜层结构由于其优异的光学性能和设计灵活性，被广泛应用于各种光学器件中。

1. 光学反射镜：dbr膜层结构可以用于制作高反射率的光学反射镜。

通过调整材料的折射率和膜层的周期，可以实现在特定波长范围内的高反射效果。

这种高反射率的反射镜在激光器、光纤通信系统等领域有着广泛的应用。

2. 光学滤波器：利用dbr膜层结构的波长选择性反射特性，可以制作出高效的光学滤波器。

通过调整膜层的设计参数，可以实现对特定波长的滤波效果，使其透过或反射其他波长的光。

这种滤波器在光谱分析、光学传感器等领域有着广泛的应用。

3. 光学增透膜：dbr膜层结构还可以用于制作光学增透膜，即在特定波长范围内提高光的透过率。

通过调整膜层的设计参数，可以实现对特定波长的增透效果，使其透过率显著提高。

这种增透膜在太阳能电池、光学显示器等领域有着广泛的应用。

4. 激光器谐振腔：dbr膜层结构可以用于激光器的谐振腔设计。

在激光器的谐振腔中，dbr膜层结构作为反射镜，实现对激光的反射和放大。

通过调整膜层的设计参数，可以实现激光器在特定波长范围内的单模振荡和高功率输出。

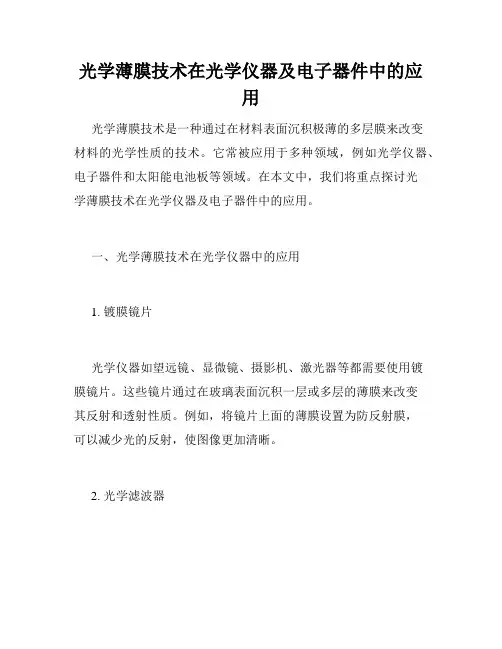

光学薄膜技术在光学仪器及电子器件中的应用光学薄膜技术是一种通过在材料表面沉积极薄的多层膜来改变材料的光学性质的技术。

它常被应用于多种领域，例如光学仪器、电子器件和太阳能电池板等领域。

在本文中，我们将重点探讨光学薄膜技术在光学仪器及电子器件中的应用。

一、光学薄膜技术在光学仪器中的应用1. 镀膜镜片光学仪器如望远镜、显微镜、摄影机、激光器等都需要使用镀膜镜片。

这些镜片通过在玻璃表面沉积一层或多层的薄膜来改变其反射和透射性质。

例如，将镜片上面的薄膜设置为防反射膜，可以减少光的反射，使图像更加清晰。

2. 光学滤波器光学滤波器是一种通过选择性地传透或反射不同波长的光线来改变图像颜色和亮度的装置。

利用光学薄膜技术可以制备出各种类型的滤波器，例如彩色滤镜、中性密度滤镜等。

3. 光学透镜光学透镜是一种通过折射和反射光线来聚焦或分散光线的装置。

光学薄膜技术可以用于制备具有特殊折射率和色散性质的薄膜透镜。

这些透镜可以被应用于一些非常精密的光学器件中，例如激光束成型器。

二、光学薄膜技术在电子器件中的应用1. 太阳能电池板光学薄膜技术可以用于制备太阳能电池板中的反射层和透明电极。

反射层可以将太阳光反射回电池板，提高电池板的发电效率。

透明电极则可用于收集光能，使其能够被电池板利用。

2. 显示器液晶显示器和有机发光二极管（OLED）显示器需要使用多层薄膜制成的透明电极。

这些透明电极为显示器提供能量和信号，并且需要具备高透过率和电导率。

3. 激光二极管激光二极管通过在pn结构中注入电子和空穴实现电流注入来产生激光。

在激光二极管中，金属膜的反射率很高，会导致很大的反射损失。

因此，将多层薄膜沉积在金属层上，可以减小反射损失，提高激光二极管的效率。

总结光学薄膜技术的应用非常广泛，尤其是在光学仪器和电子器件中。

通过利用光学薄膜技术，可以制备出各种具有特殊性质的薄膜，以实现不同的光学功能。

未来，光学薄膜技术将会继续得到广泛的应用，并且在不断推动着科学技术的发展。

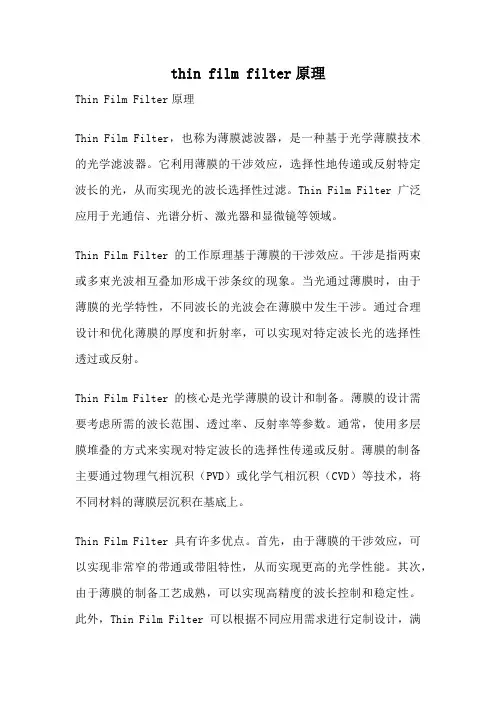

thin film filter原理Thin Film Filter原理Thin Film Filter，也称为薄膜滤波器，是一种基于光学薄膜技术的光学滤波器。

它利用薄膜的干涉效应，选择性地传递或反射特定波长的光，从而实现光的波长选择性过滤。

Thin Film Filter广泛应用于光通信、光谱分析、激光器和显微镜等领域。

Thin Film Filter的工作原理基于薄膜的干涉效应。

干涉是指两束或多束光波相互叠加形成干涉条纹的现象。

当光通过薄膜时，由于薄膜的光学特性，不同波长的光波会在薄膜中发生干涉。

通过合理设计和优化薄膜的厚度和折射率，可以实现对特定波长光的选择性透过或反射。

Thin Film Filter的核心是光学薄膜的设计和制备。

薄膜的设计需要考虑所需的波长范围、透过率、反射率等参数。

通常，使用多层膜堆叠的方式来实现对特定波长的选择性传递或反射。

薄膜的制备主要通过物理气相沉积（PVD）或化学气相沉积（CVD）等技术，将不同材料的薄膜层沉积在基底上。

Thin Film Filter具有许多优点。

首先，由于薄膜的干涉效应，可以实现非常窄的带通或带阻特性，从而实现更高的光学性能。

其次，由于薄膜的制备工艺成熟，可以实现高精度的波长控制和稳定性。

此外，Thin Film Filter可以根据不同应用需求进行定制设计，满足不同波长范围和光学性能的要求。

因此，它被广泛应用于光通信领域，用于波分复用、波分分集和波分选择等应用。

在光通信中，Thin Film Filter扮演着重要的角色。

光通信系统中需要进行波长的分离、复用和选择，以实现高速、大容量的光传输。

Thin Film Filter可以根据波长的要求，选择性地传输或反射特定波长的光。

例如，在波分复用系统中，多个不同波长的光信号可以通过Thin Film Filter进行复用，通过光纤传输到目标地点后，再通过Thin Film Filter进行解复用，实现波长的分离。
