几种常用滤波器的特性

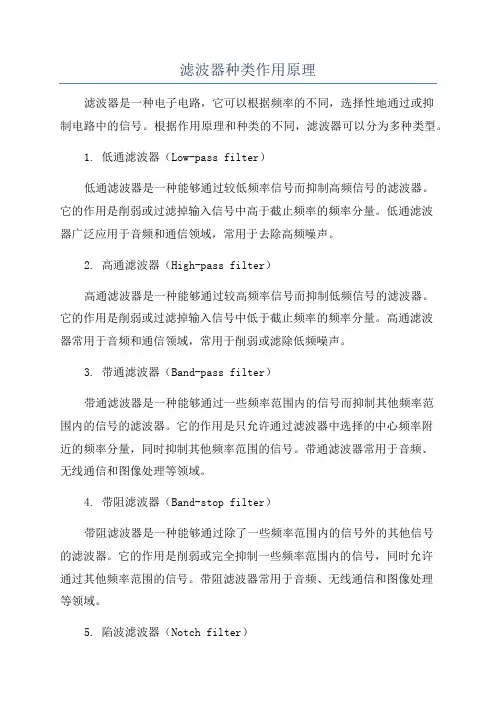

滤波器种类作用原理滤波器是一种电子电路，它可以根据频率的不同，选择性地通过或抑制电路中的信号。

根据作用原理和种类的不同，滤波器可以分为多种类型。

1. 低通滤波器（Low-pass filter）低通滤波器是一种能够通过较低频率信号而抑制高频信号的滤波器。

它的作用是削弱或过滤掉输入信号中高于截止频率的频率分量。

低通滤波器广泛应用于音频和通信领域，常用于去除高频噪声。

2. 高通滤波器（High-pass filter）高通滤波器是一种能够通过较高频率信号而抑制低频信号的滤波器。

它的作用是削弱或过滤掉输入信号中低于截止频率的频率分量。

高通滤波器常用于音频和通信领域，常用于削弱或滤除低频噪声。

3. 带通滤波器（Band-pass filter）带通滤波器是一种能够通过一些频率范围内的信号而抑制其他频率范围内的信号的滤波器。

它的作用是只允许通过滤波器中选择的中心频率附近的频率分量，同时抑制其他频率范围的信号。

带通滤波器常用于音频、无线通信和图像处理等领域。

4. 带阻滤波器（Band-stop filter）带阻滤波器是一种能够通过除了一些频率范围内的信号外的其他信号的滤波器。

它的作用是削弱或完全抑制一些频率范围内的信号，同时允许通过其他频率范围的信号。

带阻滤波器常用于音频、无线通信和图像处理等领域。

5. 陷波滤波器（Notch filter）陷波滤波器是一种能够抑制特定频率的信号，但对其他频率相对较不敏感的滤波器。

它的作用是在滤波器的中心频率处产生一个深度抑制的窄带，用于削弱或滤除特定的干扰信号。

陷波滤波器常用于音频、无线通信和图像处理等领域。

滤波器的原理基于信号的频率特性，利用电子器件的非线性特性或通过设计合适的电路，选择性地通过或抑制输入信号中不同频率的分量。

常见的滤波器电路包括电容、电感和电阻等元件的组合。

通过调整元件的数值、组合方式和连接方式，可以实现不同类型的滤波器。

滤波器的工作原理可以根据其类型细分为不同的方法，例如使用RC电路或LC电路来实现滤波效果。

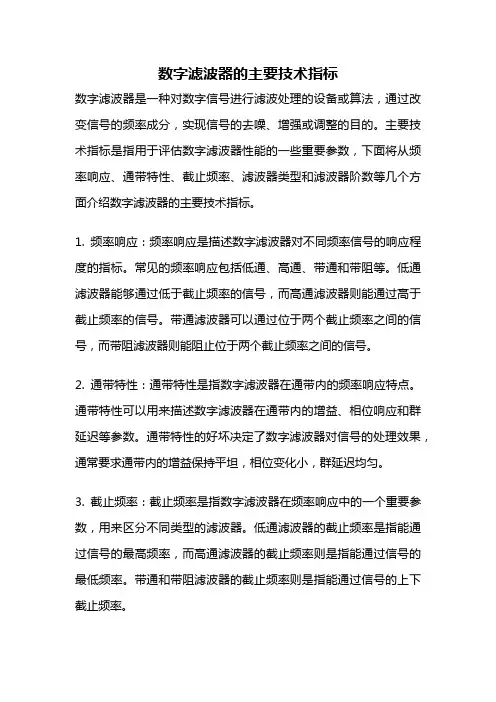

数字滤波器的主要技术指标数字滤波器是一种对数字信号进行滤波处理的设备或算法，通过改变信号的频率成分，实现信号的去噪、增强或调整的目的。

主要技术指标是指用于评估数字滤波器性能的一些重要参数，下面将从频率响应、通带特性、截止频率、滤波器类型和滤波器阶数等几个方面介绍数字滤波器的主要技术指标。

1. 频率响应：频率响应是描述数字滤波器对不同频率信号的响应程度的指标。

常见的频率响应包括低通、高通、带通和带阻等。

低通滤波器能够通过低于截止频率的信号，而高通滤波器则能通过高于截止频率的信号。

带通滤波器可以通过位于两个截止频率之间的信号，而带阻滤波器则能阻止位于两个截止频率之间的信号。

2. 通带特性：通带特性是指数字滤波器在通带内的频率响应特点。

通带特性可以用来描述数字滤波器在通带内的增益、相位响应和群延迟等参数。

通带特性的好坏决定了数字滤波器对信号的处理效果，通常要求通带内的增益保持平坦，相位变化小，群延迟均匀。

3. 截止频率：截止频率是指数字滤波器在频率响应中的一个重要参数，用来区分不同类型的滤波器。

低通滤波器的截止频率是指能通过信号的最高频率，而高通滤波器的截止频率则是指能通过信号的最低频率。

带通和带阻滤波器的截止频率则是指能通过信号的上下截止频率。

4. 滤波器类型：滤波器类型是指数字滤波器根据不同的响应特性进行分类的方式。

常见的滤波器类型有FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。

FIR滤波器的特点是稳定、线性相位和易于设计，但计算复杂度较高。

而IIR滤波器的特点是计算复杂度低，但可能不稳定且具有非线性相位。

5. 滤波器阶数：滤波器阶数是指滤波器中的延迟单元数目，用来描述滤波器的复杂度和性能。

滤波器阶数越高，滤波器的响应特性越陡峭，但同时也会增加滤波器的计算复杂度。

选择适当的滤波器阶数能够平衡滤波器的性能和计算复杂度。

数字滤波器的主要技术指标包括频率响应、通带特性、截止频率、滤波器类型和滤波器阶数等。

滤波器设计中的滤波器类型与滤波器阻带衰减的控制在电子通信和信号处理领域中，滤波器是一种常见且重要的电子设备，用于处理信号中的特定频率成分。

滤波器的设计旨在实现对信号的选择性频率响应，以满足特定的信号处理需求。

在滤波器设计过程中，滤波器类型的选择以及阻带衰减的控制是关键因素之一。

一、滤波器类型滤波器通常根据其频率响应特性以及实现方式进行分类。

根据频率响应特性，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1. 低通滤波器低通滤波器的频率响应在截止频率之下或者附近逐渐下降。

它允许低于截止频率的信号成分通过，并且抑制高于截止频率的信号成分。

低通滤波器常用于需要提取低频信号或者抑制高频噪声的应用中。

2. 高通滤波器高通滤波器的频率响应在截止频率之上或者附近逐渐下降。

它允许高于截止频率的信号成分通过，并且抑制低于截止频率的信号成分。

高通滤波器常用于需要提取高频信号或者抑制低频噪声的应用中。

3. 带通滤波器带通滤波器的频率响应在一定的频率范围内保持较低的衰减，允许该频率范围内的信号通过，并且在该范围之外进行抑制。

带通滤波器常用于需要选择特定频率范围内的信号成分的应用中。

4. 带阻滤波器带阻滤波器的频率响应在一定的频率范围内保持较高的衰减，抑制该频率范围内的信号成分，并且允许其他频率范围的信号通过。

带阻滤波器常用于需要抑制特定频率范围内的噪声或者干扰信号的应用中。

二、滤波器阻带衰减的控制在滤波器设计中，滤波器的阻带衰减是评估滤波器性能的重要指标之一。

阻带衰减是指在滤波器的阻带频率范围内，滤波器对信号的抑制能力。

较高的阻带衰减意味着滤波器能够更好地抑制阻带内的信号成分。

控制滤波器阻带衰减通常有以下几种方法：1. 滤波器阶数增加增加滤波器的阶数可以提高滤波器的阻带衰减。

阶数是指滤波器的级联数量，通常由滤波器的二阶段数决定。

通过增加阶数，可以有效增加滤波器在阻带范围内的衰减程度。

2. 滤波器参数调整滤波器的参数包括截止频率和带宽等，可以通过调整这些参数来控制滤波器的阻带衰减。

四种滤波器的幅频特性四种滤波器的幅频特性本次实验是观察四种滤波器（低通、高通、带宽、带阻）的幅频特性，以加强对各种滤波器的功能认知。

本次实验我们选用的放大器为324型，其功能图如下所示:下面我们来逐步观察一下四种滤波器的特性。

1.低通滤波器其电路图如下所示：图中，电阻R1=R2=R=10KΩ，C1=C2=0.01uF,Ro=0.8R=8Ω，Vcc+＝+12V，Vcc-＝-12V ，低通滤波器的传递函数20022)(ωαωω++=s s K s H p ，，其中2221102121001111;1;1C R K R R C C C R R RRK K ff p -+⎪⎪⎭⎫ ⎝⎛+==+==αωω带入数据w 。

＝10000rad/s ，Kp ＝1.8，α＝1.2，()()222202225/2425/78.1)(ωωωωω+-=j H ；当w ＝0时)(ωj H ＝1.8，；w 增加且w<4800rad/s 时，)(ωj H 增加；当>4800rad/s 时, )(ωj H 减小,;w 趋近无穷时, )(ωj H 趋近于0。

此时wc=1.17rad/s 。

对于不同的α，滤波器的幅频特性也不相同对于实验中的低通，α＝1.2，与1.25的相似，我们对于实验数据的测量如下：输入为100mV 频率f （Hz ）输出V （v ） 频率f （Hz ） 输出V （v ） 10 1.965 2200 0.756 30 1.965 2300 0.698 50 1.960 2400 0.650 100 1.950 2500 0.596 2001.94526000.548500 1.945 2700 0.518 800 1.945 2800 0.484 1000 1.855 2900 0.438 1100 1.795 3000 0.414 1200 1.755 3500 0.311 1300 1.700 4000 0.238 1400 1.490 4500 0.180 1500 1.400 5000 0.148 1600 1.290 5500 0.123 1700 1.195 6000 0.105 1800 1.095 7000 0.078 1900 0.966 8000 0.057 2000 0.898 9000 0.046 2100 0.818 10000 0.036 范围10～6kHz输出不失真绘出的幅频特性图如下：2、高通滤波器其电路图如下：其中R1=R2=R=10K,C1=C2=0.01uF,Ro=0.8R=8K高通的传递函数为2022)(ωαω++=s s s K s H p ，()()222022)(ωαωωωωω+-=p K j H ，1121202121001111;1;1CR K C C R C C R R RR K K f f p -+⎪⎪⎭⎫ ⎝⎛+==+==αωω带入数值后，Kp ＝1.8，W=0时)(ωj H ＝0；w<4800rad/s 时)(ωj H 增加;w 趋近于无穷时, )(ωj H 保持不变。

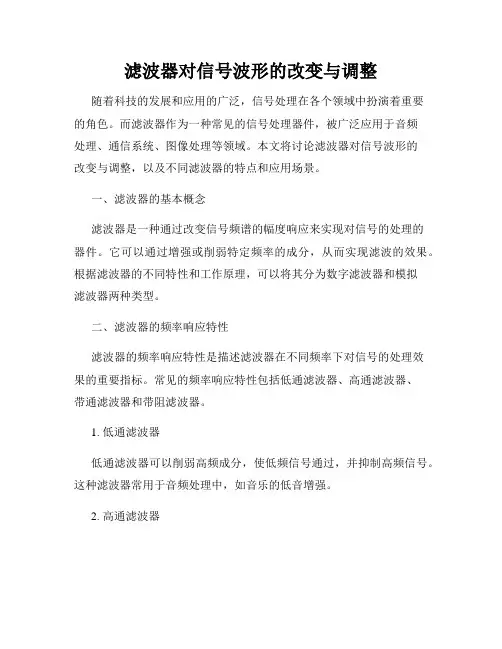

滤波器对信号波形的改变与调整随着科技的发展和应用的广泛，信号处理在各个领域中扮演着重要的角色。

而滤波器作为一种常见的信号处理器件，被广泛应用于音频处理、通信系统、图像处理等领域。

本文将讨论滤波器对信号波形的改变与调整，以及不同滤波器的特点和应用场景。

一、滤波器的基本概念滤波器是一种通过改变信号频谱的幅度响应来实现对信号的处理的器件。

它可以通过增强或削弱特定频率的成分，从而实现滤波的效果。

根据滤波器的不同特性和工作原理，可以将其分为数字滤波器和模拟滤波器两种类型。

二、滤波器的频率响应特性滤波器的频率响应特性是描述滤波器在不同频率下对信号的处理效果的重要指标。

常见的频率响应特性包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1. 低通滤波器低通滤波器可以削弱高频成分，使低频信号通过，并抑制高频信号。

这种滤波器常用于音频处理中，如音乐的低音增强。

2. 高通滤波器与低通滤波器相反，高通滤波器可以削弱低频成分，使高频信号通过，并抑制低频信号。

高通滤波器常用于语音通信领域，用于削弱背景噪声中的低频成分。

3. 带通滤波器带通滤波器可以使特定频率范围内的信号通过，而削弱其他频率成分。

这种类型的滤波器常用于无线通信系统中，用于选择特定频段的信号。

4. 带阻滤波器带阻滤波器可以封锁特定频率范围内的信号，而使其他频率成分通过。

带阻滤波器常用于抑制特定频段的干扰信号。

三、滤波器的设计与调整方法滤波器的设计和调整是为了满足特定应用场景的信号处理要求。

以下是几种常见的滤波器设计与调整方法：1. 模拟滤波器设计模拟滤波器设计是基于传统电路理论，通过电容、电阻和电感等元件组成的滤波器电路来实现对信号的处理。

这种方法适用于对信号进行实时处理的场景。

2. 数字滤波器设计数字滤波器设计是基于数字信号处理理论，通过数字算法实现对信号的滤波。

这种方法适用于对离散信号进行处理的场景，如音频和图像处理。

3. 滤波器参数调整滤波器参数调整是指根据应用需求，对滤波器的频率响应进行调整，以改变滤波器的性能。

小波变换中常见的滤波器类型与性能比较小波变换是一种用于信号分析和处理的强大工具。

在小波变换中，滤波器是至关重要的组成部分，它们决定了信号在不同频率上的分解和重构效果。

本文将介绍小波变换中常见的滤波器类型，并对它们的性能进行比较。

一、低通滤波器低通滤波器在小波变换中常用于信号的平滑处理。

它能够保留信号中的低频成分，而滤除高频成分。

常见的低通滤波器有Daubechies、Haar和Symlet等。

Daubechies滤波器是小波变换中最常用的滤波器之一。

它具有良好的频域局部化和时域紧致性，能够有效地捕捉信号中的细节信息。

然而，Daubechies滤波器的主要缺点是频率响应的过渡带宽较宽，可能导致信号在平滑过程中引入一些高频噪声。

Haar滤波器是最简单的小波变换滤波器之一。

它具有良好的时域紧致性，能够实现快速的计算。

然而，Haar滤波器的频域局部化能力较差，对信号的频率细节抓取能力有限。

Symlet滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的局部化能力，能够更准确地提取信号的细节信息。

然而，Symlet滤波器的时域紧致性相对较差，计算复杂度较高。

二、高通滤波器高通滤波器在小波变换中常用于信号的边缘检测和细节增强。

它能够保留信号中的高频成分，而滤除低频成分。

常见的高通滤波器有Reverse Daubechies、Reverse Haar和Reverse Symlet等。

Reverse Daubechies滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。

然而，Reverse Daubechies滤波器的时域紧致性相对较差，计算复杂度较高。

Reverse Haar滤波器是Haar滤波器的一种改进版本。

它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。

然而，Reverse Haar滤波器的时域紧致性相对较差，计算复杂度较高。

常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件，它可以通过选择特定频率范围内的信号来增强或抑制信号。

在电子通信、音频处理、图像处理和数据处理等领域中，滤波器起着至关重要的作用。

本文将介绍几种常见的滤波器类型及其特点。

一、低通滤波器（Low-pass filter）低通滤波器允许低频信号通过，同时抑制高频信号。

常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。

1. RC低通滤波器：RC低通滤波器由电阻（R）和电容（C）组成，可以通过调整RC的数值来改变滤波效果。

该滤波器主要用于对音频信号和直流信号进行滤波，具有简单、成本低、频率响应平滑的特点。

2. RL低通滤波器：RL低通滤波器由电阻（R）和电感（L）组成，主要用于信号的衰减和频率分析。

相较于RC低通滤波器，RL滤波器具有更好的频率稳定性和阻尼特性。

3. Butterworth低通滤波器：Butterworth低通滤波器为典型的滤波器设计，具有平坦的幅频响应曲线和最小幅度损失，但转折点的陡度较低。

常用于音频信号和通信信号的滤波。

二、高通滤波器（High-pass filter）高通滤波器允许高频信号通过，同时抑制低频信号。

常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。

1. RC高通滤波器：RC高通滤波器与RC低通滤波器相似，但输入和输出信号的位置交换。

该滤波器可以保留高频信号，并适用于去除直流信号。

2. RL高通滤波器：RL高通滤波器也与RL低通滤波器类似，具有良好的阻抗匹配和频率特性。

常用于音频处理和电信号分离。

3. Butterworth高通滤波器：Butterworth高通滤波器与Butterworth 低通滤波器相似，但是其功能相反。

它可用于音频信号的滤波和高频噪声去除。

三、带通滤波器（Band-pass filter）带通滤波器可以选择特定的频率范围内的信号，并抑制其他频率的信号。

滤波器的主要参数（Definitions）：之迟辟智美创作中心频率（Center Frequency）：滤波器通带的频率f0，一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点.窄带滤波器常以插损最小点为中心频率计算通带带宽.截止频率（Cutoff Frequency）：指低通滤波器的通带右边频点及高通滤波器的通带左边频点.通常以1dB或3dB相对损耗点来标准界说.相对损耗的参考基准为：低通以DC处插损为基准，高通则以未呈现寄生阻带的足够高通带频率处插损为基准.通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）.f1、f2为以中心频率f0处拔出损耗为基准，下降X（dB）处对应的左、右边频点.通经常使用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数.分数带宽（fractional bandwidth）=BW3dB/f0×100[%]，也经常使用来表征滤波器通带带宽.拔出损耗（Insertion Loss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调.纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上摆荡的峰-峰值.带内摆荡（Passband Riplpe）：通带内拔出损耗随频率的变动量.1dB带宽内的带内摆荡是1dB.带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标.理想匹配VSWR=1：1，失配时VSWR<1.对一个实际的滤波器而言，满足VSWR<1 BWdBBWdBdiv>在入射波和反射波相位相同的处所，电压振幅相加为最年夜电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的处所电压振幅相减为最小电压振幅Vmin ，形成波节.其它各点的振幅值则介于波腹与波节之间.这种合成波称为行驻波.驻波比是驻波波腹处的电压幅值Vmax与波节处的电压幅值Vmin之比.回波损耗（Return Loss）：端口信号输入功率与反射功率之比的分贝（dB）数，也即是|20Log10ρ|，ρ为电压反射系数.输入功率被端口全部吸收时回波损耗为无穷年夜.回波损耗，又称为反射损耗.是电缆链路由于阻抗不匹配所发生的反射，是一对线自身的反射.从数学角度看，回波损耗为-10 lg [(反射功率)/(入射功率)].回波损耗愈年夜愈好，以减少反射光对光源和系统的影响.阻带抑制度：衡量滤波器选择性能好坏的重要指标.该指标越高说明对带外干扰信号抑制的越好.通常有两种提法：一种为要求对某一给定带外频率fs抑制几多dB，计算方法为fs处衰减量As-IL；另一种为提出表征滤波器幅频响应与理想矩形接近水平的指标——矩形系数（KxdB<1），KxdB=BWxdB/BW3dB，（X可为40dB、30dB、20dB等）.滤波器阶数越多矩形度越高——即K越接近理想值1，制作难度固然也就越年夜.延迟（Td）：指信号通过滤波器所需要的时间，数值上为传输相位函数对角频率的导数，即Td=df/dv.带内相位线性度：该指标表征滤波器对通带内传输信号引入的相位失真年夜小.按线性相位响应函数设计的滤波器具有良好的相位线性度.特性指标1、特征频率：1）通带截频fp=wp/（2p）为通带与过渡带鸿沟点的频率，在该点信号增益下降到一个人为规定的下限；2）阻带截频fr=wr/（2p）为阻带与过渡带鸿沟点的频率，在该点信号衰耗下降到一人为规定的下限；3）转折频率fc=wc/（2p）为信号功率衰减到1/2（约3dB）时的频率，在很多情况下，常以fc作为通带或阻带截频；4）固有频率f0=w0/（2p）为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率.2、增益与衰耗滤波器在通带内的增益其实不是常数.1）对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益；2）对带阻滤波器，应给出阻带衰耗，衰耗界说为增益的倒数；3）通带增益变动量△Kp指通带内各点增益的最年夜变动量，如果△Kp以dB为单元，则指增益dB值的变动量.3、阻尼系数与品质因数阻尼系数是表征滤波器对角频率为w0信号的作用，是滤波器中暗示能量衰耗的一项指标.阻尼系数的倒数称为品质因数，是*价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w.式中的△w为带通或带阻滤波器的3dB带宽，w0为中心频率，在很多情况下中心频率与固有频率相等.品质因数电学和磁学的量.暗示一个储能器件（如电感线圈、电容等）、谐振电路中所储能量同每周期损耗能量之比的一种质量指标；串连谐振回路中电抗元件的Q值即是它的电抗与其等效串连电阻的比值；元件的Q值愈年夜，用该元件组成的电路或网络的选择性愈佳.在串连电路中，电路的品质因数Q有两种丈量方法，一是根据公式 Q=UL/U0=Uc/U0测定，Uc与UL分别为谐振时电容器C与电感线圈L上的电压；另一种方法是通过丈量谐振曲线的通频带宽度△f=f2-f1，再根据Q=f0/(f2-f1)求出Q 值.式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度下降到最年夜值的1/√2（=0.707)倍时的上、下频率点.Q值越年夜，曲线越尖锐，通频带越窄，电路的选择性越好.4、灵敏度滤波电路由许多元件构成，每个元件参数值的变动城市影响滤波器的性能.滤波器某一性能指标y对某一元件参数x 变动的灵敏度记作Sxy，界说为：Sxy=(dy/y)/(dx/x).该灵敏度与丈量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标识表记标帜着电路容错能力越强，稳定性也越高.5、群时延函数当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超越允许范围，对其相频特性∮(w)也应提出一定要求.在滤波器设计中，经常使用群时延函数d∮(w)/dw*价信号经滤波后相位失真水平.群时延函数d∮(w)/dw越接近常数.。

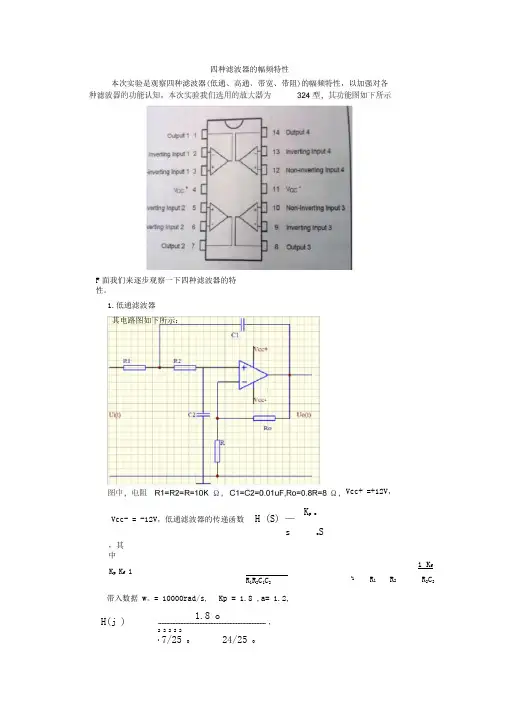

四种滤波器的幅频特性本次实验是观察四种滤波器(低通、高通、带宽、带阻)的幅频特性，以加强对各F面我们来逐步观察一下四种滤波器的特性。

1.低通滤波器其电路图如下所示：Vcc+K p o=+12V，Vcc- = -12V，低通滤波器的传递函数H (S) —s o S，其中K p K f 11 K fR1R2C1C2C1 R1R2R2C2带入数据w。

= 10000rad/s,H(j )Kp = 1.8 ,a= 1.2,1.8 o-------------------------------------------------------------------- ?2 2 2 2 227/25 0 24/25 0当w = 0 时H (j ) = 1.8, ; w 增加且w<4800rad/s 时，H(j )增加；当>4800rad/s 时, H(j )减小,;w趋近无穷时，H(j )趋近于0。

此时wc=1.17rad/s。

对于不同的a,滤波器的幅频特性也不相同对于实验中的低通，a=1.2，与1.25的相似，我们对于实验数据的测量如下: 输入为范围10〜6kHz输出不失真绘出的幅频特性图如下：2、高通滤波器其电路图如下:其中R仁R2=R=10K,C仁C2=0・01uF,Ro=0・8R=8K高通的传递函数为H (s)K p S2 £2，H(j )S 0 S 0K p K f 1 R°; 1 ;J R R2C1C2带入数值后，Kp = 1.8,1R2K p1C11 K fR1C1 W=0时H (j ) = 0；w<4800rad/s时| H(j )增加;w趋近于无穷时，H(j )保持不变。

对于不同的a,滤波器的幅频特性也不相同［频率f（Hz）输出V（v）频率f（Hz）输出V (v)100 0.018 1.3k 1.485 200 0.050 1.4k 1.615 300 0.095 1.5k 1.720 400 0.168 1.6k 1.790 500 0.260 1.8K 1.890 600 0.382 2.0K 1.920 700 0.517 2.5K 1.975 800 0.676 3.0K 1.970 900 0.846 4.0K 1.965 1K 1.008 5.0K 1.965 1.1K 1.200 10K 1.965 1.2K 1.3552 K(P(；QQ)S2，H(j ) • s( 0/Q)s 0(o/Q)s K P2；2 2 2 2 '/Q3带通滤波器其电路图如下所示:带通的传递函数为H （s）11 K f频率f ( Hz )输出V (v ) 频率f ( Hz ) 输出V (v )20 0.016 3K 0.760 50 0.035 3.5K 0.686 100 0.067 4K 0.610 200 0.139 4.5K 0.572 300 0.205 5K 0.518 400 0.268 6K 0.434 500 0.341 7K 0.368 600 0.398 8K 0.340 700 0.453 9K 0.310 800 0.516 10K 0.263 900 0.570 12K 0.223 1K 0.618 15K 0.180 1.5K 0.814 18K 0.151 1.8K 0.866 20K 0.140 2.0K 0.872 25K 0.105 2.02K 0.880(最大) 30K 0.092 2.2K 0.868 40K 0.0662.5K0.82650K0.055 （出现失真）输出范围200〜40KHZ 绘制的幅频特性图如下:K p K f 1G F31 K fR R 2 ；R R 2 ;.R&R3GG ；R|G R3C 1RC2 &GQ 为品质因数，不同的 Q 对幅频特性影响如下图:4、带阻滤波器 其电路图如下所示:数据如下: 频率f （ Hz ）输出V （v ） 频率f （ Hz ） 输出V (v )10 1.891.39K 0.069K p K fR o R ；1 CR ;2 RCK fH(j )不同的Q 产生的影响如下:。

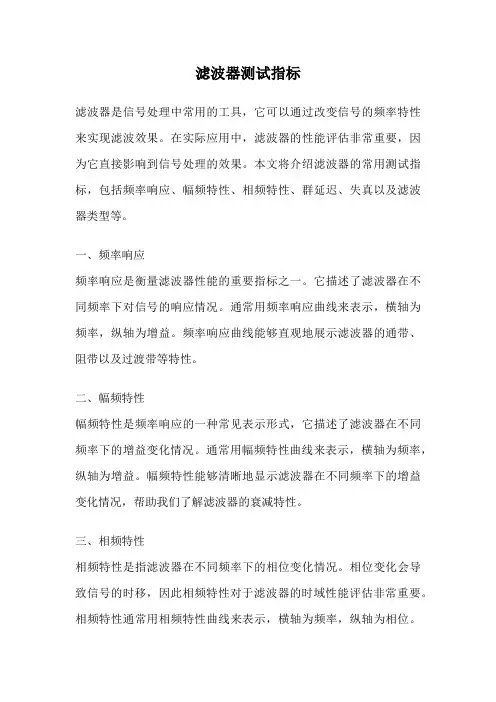

滤波器测试指标滤波器是信号处理中常用的工具，它可以通过改变信号的频率特性来实现滤波效果。

在实际应用中，滤波器的性能评估非常重要，因为它直接影响到信号处理的效果。

本文将介绍滤波器的常用测试指标，包括频率响应、幅频特性、相频特性、群延迟、失真以及滤波器类型等。

一、频率响应频率响应是衡量滤波器性能的重要指标之一。

它描述了滤波器在不同频率下对信号的响应情况。

通常用频率响应曲线来表示，横轴为频率，纵轴为增益。

频率响应曲线能够直观地展示滤波器的通带、阻带以及过渡带等特性。

二、幅频特性幅频特性是频率响应的一种常见表示形式，它描述了滤波器在不同频率下的增益变化情况。

通常用幅频特性曲线来表示，横轴为频率，纵轴为增益。

幅频特性能够清晰地显示滤波器在不同频率下的增益变化情况，帮助我们了解滤波器的衰减特性。

三、相频特性相频特性是指滤波器在不同频率下的相位变化情况。

相位变化会导致信号的时移，因此相频特性对于滤波器的时域性能评估非常重要。

相频特性通常用相频特性曲线来表示，横轴为频率，纵轴为相位。

相频特性曲线能够帮助我们了解滤波器在不同频率下的相位变化情况，从而评估其时域性能。

四、群延迟群延迟是指滤波器对不同频率信号的延迟情况。

群延迟可以影响信号的相位和幅度，因此对于滤波器的时域性能评估非常重要。

群延迟通常用群延迟曲线来表示，横轴为频率，纵轴为群延迟。

群延迟曲线能够帮助我们了解滤波器对不同频率信号的延迟情况，从而评估其时域性能。

五、失真失真是指滤波器对输入信号进行处理后引入的额外变化。

常见的失真包括幅度失真和相位失真。

幅度失真指的是滤波器对信号幅度的改变程度，相位失真指的是滤波器对信号相位的改变程度。

失真会影响信号的质量，因此评估滤波器的失真情况对于保证信号处理的准确性非常重要。

六、滤波器类型滤波器根据其频率响应特点可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。

不同类型的滤波器适用于不同的信号处理需求。

因此，在选择滤波器时，我们需要根据具体应用场景和信号特性来确定合适的滤波器类型。

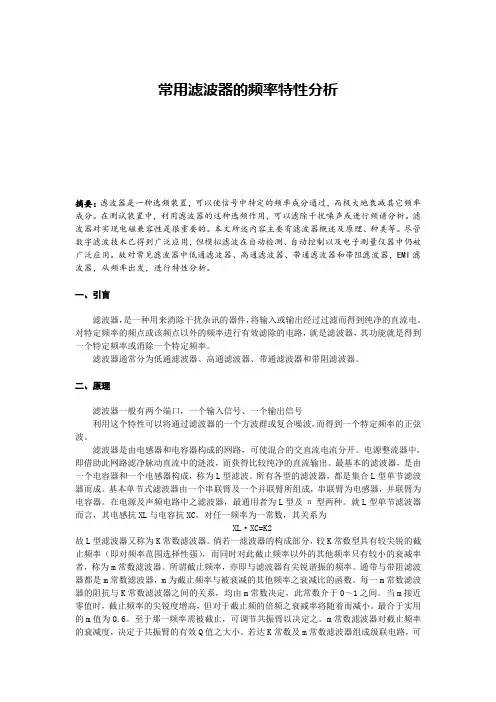

常用滤波器的频率特性分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

滤波器对实现电磁兼容性是很重要的。

本文所述内容主要有滤波器概述及原理、种类等。

尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI滤波器，从频率出发，进行特性分析。

一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。

对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。

滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。

滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。

电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。

最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。

所有各型的滤波器，都是集合L型单节滤波器而成。

基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。

在电源及声频电路中之滤波器，最通用者为L型及π型两种。

就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。

倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。

所谓截止频率，亦即与滤波器有尖锐谐振的频率。

通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。

椭圆、切比雪夫、巴特沃斯、贝塞尔滤波器是数字信号处理中常用的滤波器类型，它们在频域滤波中具有重要的应用。

本文将对这几种滤波器进行深入的理解和实现。

一、椭圆滤波器1. 椭圆滤波器简介椭圆滤波器是数字信号处理中常用的一种频域设计滤波器，其特点是具有最小的幅度波动和最快的衰减速度。

椭圆滤波器在通信系统、雷达信号处理等领域有着广泛的应用。

2. 椭圆滤波器的设计原理椭圆滤波器的设计依托于椭圆函数的性质，通过对椭圆函数的特定变换和调节参数，可以实现对滤波器的频率响应进行精确的设计。

3. 椭圆滤波器的实现方法椭圆滤波器的实现方法通常包括传统的基于频率采样的设计方法和现代的最优化设计方法。

基于频率采样的设计方法通过对频率响应进行离散采样，从而得到滤波器的截止频率和通带波动等参数；而最优化设计方法则通过数学优化算法来求解滤波器的设计参数，以实现更加精确的频率响应设计。

二、切比雪夫滤波器1. 切比雪夫滤波器简介切比雪夫滤波器是一种具有等波纹特性的滤波器，在通信系统、图像处理等领域有着广泛的应用。

切比雪夫滤波器的特点是在通带和阻带波动上都具有等波纹特性，可以实现更加灵活的频率响应设计。

2. 切比雪夫滤波器的设计原理切比雪夫滤波器的设计依托于切比雪夫多项式的性质，通过调节切比雪夫多项式的阶数和系数，可以实现对滤波器的频率响应进行灵活的设计。

3. 切比雪夫滤波器的实现方法切比雪夫滤波器的实现方法通常包括频域采样方法和参数优化方法。

其中，频域采样方法可以通过对频率响应进行离散采样来得到滤波器的设计参数；而参数优化方法则通过数学优化算法来寻找滤波器的最优参数。

三、巴特沃斯滤波器1. 巴特沃斯滤波器简介巴特沃斯滤波器是一种具有平坦通带和陡峭阻带的滤波器，其特点是在通带和阻带的过渡区域都具有平坦的频率响应。

巴特沃斯滤波器在无线通信系统、生物医学信号处理等领域有着广泛的应用。

2. 巴特沃斯滤波器的设计原理巴特沃斯滤波器的设计原理是基于布特沃斯多项式的特性，通过调节巴特沃斯多项式的阶数和系数，可以实现对滤波器的频率响应进行设计。

滤波电路中的滤波特性分析滤波电路是电子系统中常用的一种电路，它可以去除信号中的杂波和干扰，以保证信号的质量和可靠性。

滤波特性是指滤波电路对不同频率信号的响应情况。

在本文中，我们将对滤波电路的滤波特性进行分析。

1. 低通滤波器低通滤波器可以通过让低频信号通过而抑制高频信号来实现滤波的效果。

常见的低通滤波器有RC低通滤波器和RLC低通滤波器。

其频率响应曲线呈现出在截止频率处逐渐下降的特点。

2. 高通滤波器高通滤波器则相反，它可以通过让高频信号通过而抑制低频信号来实现滤波的效果。

常见的高通滤波器有RC高通滤波器和RLC高通滤波器。

其频率响应曲线呈现出在截止频率处逐渐上升的特点。

3. 带通滤波器带通滤波器是可以通过让某一特定频率范围内的信号通过而抑制其他频率的信号来实现滤波的效果。

常见的带通滤波器有LC带通滤波器和RLC带通滤波器。

其频率响应曲线在特定频率范围内呈现出较高的增益，而在其他频率处则有较低的增益。

4. 带阻滤波器带阻滤波器则相反，它可以通过让某一特定频率范围内的信号被抑制而使其不通过，而其他频率的信号则可以通过。

常见的带阻滤波器有LC带阻滤波器和RLC带阻滤波器。

其频率响应曲线在特定频率范围内呈现出较低的增益，而在其他频率处则有较高的增益。

5. 滤波器的性能参数在分析滤波特性时，我们还需要考虑滤波器的一些性能参数，如截止频率、增益、带宽等。

截止频率是指当信号的频率达到一定值时，滤波器开始起作用，信号被抑制或通过的程度会发生变化。

增益则是指信号经过滤波器后的输出与输入之间的比例关系。

带宽则是指滤波器对信号有效传输的频率范围。

综上所述，滤波电路中的滤波特性是指滤波器对不同频率信号的响应情况。

不同类型的滤波器具有不同的滤波特性，如低通滤波器能够抑制高频信号，高通滤波器则能够抑制低频信号，而带通滤波器和带阻滤波器则分别能够通过或抑制特定频率范围内的信号。

在分析滤波特性时，我们还需要考虑滤波器的截止频率、增益和带宽等性能参数。

四种滤波器的幅频特性本次实验是观察四种滤波器（低通、高通、带宽、带阻）的幅频特性，以加强对各种滤波器的功能认知。

本次实验我们选用的放大器为324型，其功能图如下所示:下面我们来逐步观察一下四种滤波器的特性。

1. 低通滤波器其电路图如下所示：图中，电阻R1=R2=R=10K Ω，C1=C2=0.01uF,Ro=0.8R=8Ω，Vc c +＝+12V ，Vcc-＝-12V ，低通滤波器的传递函数2022)(ωαωω++=s sK s H p ，，其中2221102121001111;1;1C R K R R C C C R R RR KKffp-+⎪⎪⎭⎫ ⎝⎛+==+==αωω带入数据w 。

＝10000rad/s ，Kp ＝1.8，α＝1.2，()()22222225/2425/78.1)(ωωωωω+-=j H ；当w ＝0时)(ωj H ＝1.8，；w 增加且w<4800rad/s 时，)(ωj H 增加；当>4800rad/s 时,)(ωj H 减小,;w 趋近无穷时, )(ωj H 趋近于0。

此时wc=1.17rad/s 。

对于不同的α，滤波器的幅频特性也不相同对于实验中的低通，α＝1.2，与1.25的相似，我们对于实验数据的测量如下：输入为100mV范围10～6kHz 输出不失真绘出的幅频特性图如下：2、高通滤波器其电路图如下：其中R1=R2=R=10K,C1=C2=0.01uF,Ro=0.8R=8K高通的传递函数为2022)(ωαω++=s ss K s H p ，()()202222)(ωαωωωωω+-=p K j H ，1121202121001111;1;1C R K C C R C C R R R R KKffp-+⎪⎪⎭⎫ ⎝⎛+==+==αωω带入数值后，Kp ＝1.8，W=0时)(ωj H ＝0；w<4800rad/s 时)(ωj H 增加;w 趋近于无穷时, )(ωj H 保持不变。

模拟电子技术基础知识滤波器的衰减特性与选择方法滤波器是电子技术中常用的一个元件，用于对信号进行频率选择。

在实际的应用中，滤波器的衰减特性和选择方法是非常重要的。

本文将重点介绍模拟电子技术基础知识中滤波器的衰减特性和选择方法。

一、滤波器的衰减特性滤波器的衰减特性是指滤波器对不同频率的信号的衰减程度。

通常情况下，滤波器对于低频信号的传输较好，而对高频信号的传输则存在一定的衰减。

1. 通频带和截止频率滤波器的通频带是指滤波器能够完全传递信号的频率范围。

而截止频率则是指滤波器开始衰减信号的频率点。

通频带和截止频率是衡量滤波器性能的重要指标。

2. 衰减率和滚降率衰减率是指滤波器对于信号的衰减程度，通常以分贝（dB）作为单位。

滚降率是指滤波器在通频带外每增加一个频率倍数后的衰减率的降低量。

3. 选择性和品质因数选择性是指滤波器对不同频率信号的选择程度。

选择性高的滤波器可以更好地区分不同频率的信号。

而品质因数则是指滤波器的选择性能力，是衡量滤波器优劣的指标之一。

二、滤波器的选择方法滤波器的选择方法主要包括以下几个方面的考虑：1. 频率范围根据实际需求确定需要滤波的频率范围。

不同滤波器具有不同的通频带和截止频率，选择合适的滤波器可以更好地满足需求。

2. 衰减要求根据需要对信号的衰减程度进行评估，选择具有合适衰减率和滚降率的滤波器。

3. 选择性要求根据需要对不同频率信号的选择程度进行评估，选择具有合适选择性和品质因数的滤波器。

4. 经济因素在选择滤波器的时候，还需要考虑经济因素，选择与实际需求相匹配而价格相对较低的滤波器。

5. 实际应用考虑在选择滤波器时，还需要考虑实际应用环境和需求。

例如，如果应用中存在干扰信号，则需要选择能够很好抑制干扰的滤波器。

三、总结滤波器在电子技术中扮演着重要的角色，衰减特性和选择方法是评估滤波器性能的关键因素。

合理选择滤波器能够满足实际需求，并提高信号处理的质量。

同时，在选择滤波器时，还需要综合考虑频率范围、衰减要求、选择性要求、经济因素和实际应用考虑等多个因素，以选择出最适合的滤波器。

滤波器的频率选择特性和滤波效果分析滤波器是一种能够抑制或通过特定频率范围信号的电路或设备。

它在电子、通信、音频处理等领域被广泛应用。

本文将对滤波器的频率选择特性和滤波效果进行分析。

一、滤波器的频率选择特性滤波器的频率选择特性是指在不同频段上对信号进行滤波的能力。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

它们的频率选择特性不同，适用于不同的应用场景。

下面将对各种滤波器的频率选择特性进行详细说明。

（一）低通滤波器低通滤波器能够通过低于截止频率的信号，并将高于截止频率的信号进行衰减。

它在音频处理中常用于去除高频噪声和杂音。

低通滤波器的频率响应曲线在截止频率处有一个陡峭的下降转折点，之后信号的衰减程度将会更大。

（二）高通滤波器高通滤波器能够通过高于截止频率的信号，并将低于截止频率的信号进行衰减。

它常用于音频处理中的低频消除和人声增强等应用。

高通滤波器的频率响应曲线在截止频率处有一个陡峭的上升转折点，之后信号的衰减程度将会更大。

（三）带通滤波器带通滤波器能够通过位于截止频率范围内的信号，并将低于和高于截止频率范围的信号进行衰减。

它适用于音频处理中的频段增强和降噪等应用。

带通滤波器的频率响应曲线在截止频率范围内波动较小，能够有效保留信号的原始特性。

（四）带阻滤波器带阻滤波器能够通过位于截止频率范围外的信号，并将截止频率范围内的信号进行衰减。

它在音频处理中常用于消除特定频带的干扰信号。

带阻滤波器的频率响应曲线在截止频率范围内有一个深的衰减谷，有效抑制了特定频率的信号。

二、滤波效果分析滤波效果是指滤波器对信号进行处理后的结果。

滤波器的滤波效果可以从两个方面进行评估：幅频特性和相频特性。

（一）幅频特性滤波器的幅频特性描述了滤波器对不同频率信号的衰减程度或增强程度。

幅频特性通过绘制频率响应曲线来表示，曲线上的点表示滤波器对该频率信号的增益或衰减程度。

通常，理想的滤波器应在所需范围内衰减或增益均匀，以达到信号处理的要求。

带通滤波器的特点和设计方法带通滤波器是一种电子设备，它可用于从信号中提取指定频率范围内的信号。

带通滤波器的设计方法和特点对于许多领域的电子工程师和无线通信专家来说至关重要。

本文将探讨带通滤波器的特点和设计方法，以帮助读者更好地理解和应用。

一、带通滤波器的特点带通滤波器的主要特点是只允许指定频率范围内的信号通过，其他频率的信号被阻止或衰减。

以下是带通滤波器的常见特点：1. 频率选择性：带通滤波器能够选择特定的频率范围，将该范围内的信号通过，而阻止其他频率的信号通过。

这种频率选择性是通过滤波器设计中的频率响应来实现的。

2. 信号衰减：带通滤波器可以对带外信号进行衰减，从而减少干扰或噪声的影响。

衰减程度取决于滤波器的设计和参数设置。

3. 相位响应：带通滤波器在指定频率范围内的信号通过时，具有相对稳定的相位响应。

这对于许多应用中需要保持信号相位一致的情况非常重要。

4. 可调性：某些带通滤波器可以进行参数调整，以满足不同的应用需求。

调整参数可以包括中心频率、带宽和通带衰减等。

二、带通滤波器的设计方法带通滤波器的设计涉及到滤波器类型的选择、频率响应的设计以及滤波器参数的优化。

下面是一些常见的带通滤波器设计方法：1. 选择滤波器类型：常见的带通滤波器类型包括但不限于RC（电阻-电容）滤波器、RL（电感-电阻）滤波器、LC（电感-电容）滤波器和磁性滤波器等。

根据应用需求和性能要求，选择适当的滤波器类型。

2. 设计频率响应：确定所需的中心频率和带宽。

中心频率是允许通过的信号频率的中心值，带宽是指允许通过的信号频率范围。

根据这些参数，设计频率响应曲线，以便在带通范围内具有所需的衰减和增益特性。

3. 优化滤波器参数：调整滤波器的参数，以实现所需的性能。

参数调整包括电阻、电容和电感等。

通过将这些参数优化，可以改善滤波器的频率选择性、信号衰减和相位响应等特性。

4. 滤波器实现和测试：将设计好的带通滤波器实现为电路或系统，并进行测试和验证。

滤波器的相频特性与群延迟在信号处理领域中，滤波器是一种重要的工具，用于改变信号的频率特性。

滤波器的设计和分析中，相频特性和群延迟是两个关键概念。

一、相频特性相频特性表示滤波器对不同频率信号的相位响应。

在频域中，相位响应可以用相频特性曲线来表示。

相频特性曲线通常以频率为横轴，相位为纵轴。

它描述了信号在通过滤波器时相位的变化情况。

对于线性相位滤波器，相频特性是线性的，即频率越高，相位延迟越大。

而对于非线性相位滤波器，相频特性曲线不是线性的，相位延迟不仅与频率有关，还与输入信号的幅度有关。

相频特性对于实际应用非常重要。

在音频信号处理中，能够保持信号的原始相位信息是至关重要的。

因此，相频特性的分析和控制对于音频系统的设计至关重要。

二、群延迟群延迟是滤波器的传输延迟特性的一种度量。

它表示滤波器对不同频率信号的传输延迟。

群延迟可以通过对滤波器的频率响应进行微分来计算得到。

群延迟是非线性相位滤波器的一个重要指标。

对于多通道系统或信号处理链中串联的滤波器，群延迟的不一致性可能会导致信号失真或延迟。

因此，设计滤波器时需要考虑群延迟的影响。

在音频处理中，群延迟也是一个重要的性能指标。

在音频信号的混合、均衡和延迟处理中，保持信号的相对延迟很重要。

通过合理设计滤波器和处理链，可以最小化群延迟的不一致性。

三、滤波器设计与应用滤波器的设计和应用非常广泛。

在音频信号处理中，滤波器常用于音乐录音、音效处理和音频放大器中。

在通信系统中，滤波器用于信号调制和解调、信号传输和接收等。

滤波器的设计涉及到滤波器类型的选择、滤波器的阶数和频率响应的优化。

根据应用需求，可以选择低通、高通、带通或带阻滤波器。

滤波器的阶数决定了滤波器的陡峭度和频率选择性。

频率响应的优化可以通过滤波器参数的调整或优化算法来实现。

滤波器的应用需要考虑滤波器的相频特性和群延迟。

相频特性的分析和控制可以保持信号的相位信息。

群延迟的一致性可以保持信号的延迟一致性。

这对于音频信号处理和通信系统设计非常重要。
