滤波系统与滤波器及其应用

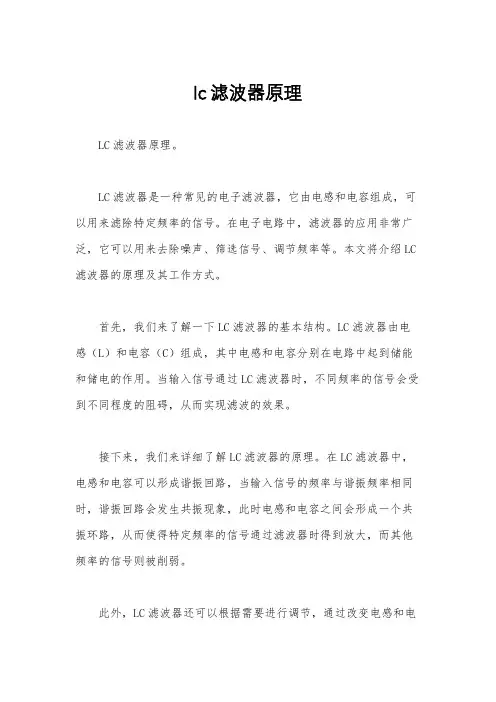

lc滤波器原理LC滤波器原理。

LC滤波器是一种常见的电子滤波器，它由电感和电容组成，可以用来滤除特定频率的信号。

在电子电路中，滤波器的应用非常广泛，它可以用来去除噪声、筛选信号、调节频率等。

本文将介绍LC 滤波器的原理及其工作方式。

首先，我们来了解一下LC滤波器的基本结构。

LC滤波器由电感（L）和电容（C）组成，其中电感和电容分别在电路中起到储能和储电的作用。

当输入信号通过LC滤波器时，不同频率的信号会受到不同程度的阻碍，从而实现滤波的效果。

接下来，我们来详细了解LC滤波器的原理。

在LC滤波器中，电感和电容可以形成谐振回路，当输入信号的频率与谐振频率相同时，谐振回路会发生共振现象，此时电感和电容之间会形成一个共振环路，从而使得特定频率的信号通过滤波器时得到放大，而其他频率的信号则被削弱。

此外，LC滤波器还可以根据需要进行调节，通过改变电感和电容的数值，可以调节滤波器的截止频率和增益，从而实现对不同频率信号的滤波效果。

这种灵活性使得LC滤波器在实际应用中具有很大的优势，可以根据具体需求进行调节，满足不同的滤波要求。

除了上述原理外，LC滤波器还有一些特点和应用场景。

首先，LC滤波器具有较好的频率选择性和稳定性，可以实现对特定频率信号的精确滤除；其次，LC滤波器在通信系统、音频处理、无线电接收等领域有着广泛的应用，可以用来滤除噪声、调节频率、提取信号等。

总的来说，LC滤波器是一种常见且实用的电子滤波器，它通过电感和电容的组合实现对特定频率信号的滤波效果，具有频率选择性高、稳定性好等特点，适用于各种电子电路中的滤波需求。

希望本文的介绍能够帮助大家更好地理解LC滤波器的原理及其应用。

实验一信号与系统认知一、实验目的1、了解实验室的规章制度、强化安全教育、说明考核方法。

2、学习示波器、实验箱的使用、操作知识；3、学习常用连续周期信号的波形以及常用系统的作用。

二、实验仪器1、信号与系统实验箱（本次实验使用其自带的简易信号源，以及实验箱上的“信号通过系统”部分。

）2、示波器三、实验原理1、滤波器滤波器是一种常用的系统，它的作用为阻止某些频率信号通过，或只允许某些频率的信号通过。

滤波器主要有四种：这是四种滤波器的理想状态，实际上的滤波器只能接近这些效果，因此通常的滤波器有一些常用的参数：如带宽、矩形系数等。

通带范围：与滤波器最低衰减处比，衰减在3dB以下的频率范围。

2、线性系统线性系统是现实中广泛应用的一种系统，线性也是之后课程中默认为系统都具有的一种系统性质。

系统的线性表现在可加性与齐次性上。

齐次性：输入信号增加为原来的a倍时，输出信号也增加到原来的a倍。

四、预习要求1、复习安全操作的知识。

2、学习或复习示波器的使用方法。

3、复习典型周期信号的波形及其性质。

4、复习线性系统、滤波器的性质。

5、撰写预习报告。

五、实验内容及步骤1、讲授实验室的规章制度、强化安全教育、说明考核方法2、通过示波器，读出实验箱自带信号源各种信号的频率范围（1）测试信号源1的各种信号参数，并填入表1-1。

（2）测试信号源2的各种信号参数，并填入表1-2。

3、测量滤波器根据相应测量方法，用双踪示波器测出实验箱自带的滤波器在各频率点的输入输出幅度（先把双踪示波器两个接口都接到所测系统的输入端，调节到都可以读出输入幅度值，并把两侧幅度档位调为一致，记录下这个幅度值；之后，将示波器的一侧改接入所测系统的输出端，再调节用于输入的信号源，将信号频率其调至表1-3中标示的值，并使输入信号幅度保持原幅度值不变。

观察输出波形幅度的变化，并与原来的幅度作比较，记录变化后的幅度值。

），并将相应数据计入表1-3中。

4、测量线性系统（1）齐次性的验证自选一个输入信号，观察输出信号的波形并记录输入输出信号的参数，将输入信号的幅度增强为原信号的一定倍数后，再对输入输出输出参数进行记录，对比变化前后的输出。

基于HFSS的微带滤波器设计与应用随着通信技术的不断发展，无线通信系统变得越来越普遍。

为了保证通信质量，必须对无线信号进行有效的过滤，因此滤波器成为了无线通信中最关键的组成部分之一。

基于微带技术的滤波器在无线通信中应用广泛，由于其体积小、重量轻、成本低、工艺简单的特点，在现代无线通信系统中依然扮演着不可替代的角色。

本文将基于HFSS软件，介绍微带滤波器的设计原理、设计流程、实现方法及其在无线通信中的应用。

一、微带滤波器的基本原理微带滤波器（Microstrip Filter）是一种基于微带线和附加衬底的元器件。

它通过在一条微带线（或几个相互交错的微带线）上挂载电容、电感和电阻等元件来实现滤波功能。

微带滤波器的基本结构如图1所示。

图1 微带滤波器基本结构图微带线的特性阻抗通常为50欧米，而微带滤波器需要特定的阻抗、通带和截止频带。

为了实现这些要求，滤波器需要在微带线模型上添加附加的元件来调整频率响应。

元件的安装可以使用多种方法，如串联、并联、交替安装等。

二、基于HFSS的微带滤波器设计流程首先需要明确滤波器的指标要求，包括通带和阻带的带宽、通带和阻带的中心频率、阻带衰减和通带波纹等参数。

这些指标根据具体应用需求而定，对于不同的应用场景可能存在较大差异。

2. 设计微带线结构在得到了所需的指标要求之后，需要根据这些要求设计微带线结构。

常用的方法是采用已有的文献或实验数据资料作为参考模板，进行修改和优化。

设计微带线时需要确定线宽、线距、衬底材料和厚度等参数，以实现所需的过渡阻抗和其他指标。

3. 添加补充元器件为了实现所需的频率响应，需要在微带线模型上添加各种补充元器件。

这些元器件包括电容、电感和电阻等，具体安装方式根据所需指标而定。

4. 模拟仿真使用HFSS软件进行微带滤波器的模拟仿真，得到滤波器的频率响应图和其他重要参数。

常规方法是在仿真软件中建立微带滤波器的三维模型，在模拟中通过修改材料参数、添加元器件、调整参数等方式进行仿真分析。

滤波器基本原理与设计方法滤波器作为电子领域中常用的电路元件，广泛应用于信号处理、通信系统、音频放大器等领域。

它的作用是通过选择性地通过或抑制特定频率的信号，将所需的频段从混杂的信号中分离出来或者抑制掉不需要的频率成分。

本文将详细介绍滤波器的基本原理和设计方法。

第一部分：滤波器基本原理在介绍滤波器的设计方法之前，我们需要了解一些基本的滤波器原理。

根据频率选择的特性可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

1. 低通滤波器低通滤波器能够传递比截止频率低的信号频率，而抑制高于截止频率的信号频率。

在音频放大器中，低通滤波器可以用于去除高于人耳听觉范围的频率。

2. 高通滤波器高通滤波器与低通滤波器相反，能够传递比截止频率高的信号频率，而抑制低于截止频率的信号频率。

在通信系统中，高通滤波器可以用于去除直流偏置信号或者低频噪声。

3. 带通滤波器带通滤波器可以传递一定频率范围内的信号，而抑制其他频率的信号。

在无线通信系统中，带通滤波器常用于选择感兴趣的频率带宽，去除不需要的频率成分。

4. 带阻滤波器带阻滤波器与带通滤波器相反，能够抑制一定频率范围内的信号，而传递其他频率的信号。

在音频系统中，带阻滤波器可以用于去除特定频率的噪声或者干扰。

第二部分：滤波器设计方法滤波器的设计是根据具体的需求和性能指标进行的。

设计一个滤波器需要考虑以下几个方面：1. 频率响应滤波器的频率响应描述了在不同频率下的增益或衰减情况。

根据需求，选择合适的截止频率、通带和阻带范围等参数，设计滤波器的频率响应。

2. 滤波器类型根据具体的应用场景和需要，选择适合的滤波器类型。

例如，如果需要去除高于一定频率的信号，可以选择低通滤波器。

3. 滤波器阶数滤波器的阶数决定了其在截止频率附近的衰减率。

阶数越高，滤波器的性能越好，但相应的电路复杂度也会增加。

4. 滤波器响应特性根据不同的需求，选择所需的滤波器响应特性。

常见的有Butterworth响应、Chebyshev响应和椭圆形响应等。

自适应滤波算法原理及其应用自适应滤波算法是一种能够自动调整滤波参数的信号处理方法。

它根据当前的输入信号和噪声情况，通过不断迭代计算更新滤波器的系数，使得滤波器能够适应不同的输入信号并实现有效的噪声抑制。

自适应滤波的基本原理是通过最小均方差准则，寻找滤波器的最优系数。

它通过最小化滤波输出与原始信号之间的均方差差异，来优化滤波器的性能。

自适应滤波器将输入信号与待估计的滤波系数进行卷积运算，得到滤波输出信号。

然后根据输出信号与实际信号之间的误差，来调整滤波器的系数。

通过不断迭代，最终得到一个最佳的滤波器参数。

自适应滤波在信号处理领域有广泛的应用。

其中一个主要应用是在通信领域，用于抑制信号中的噪声和干扰。

自适应滤波能够有效地降低通信信号中的噪声，提高通信系统的性能。

另外，自适应滤波也常用于图像处理领域，用于去除图像中的噪声和增强图像的质量。

通过自适应滤波，能够减少图像中的噪点、平滑图像边缘等，使得图像更加清晰和易于分析。

此外，自适应滤波还可以应用在语音处理、雷达信号处理、生物医学信号处理等领域。

例如，在语音处理中，自适应滤波可以在语音的捕获和传输过程中，自动抑制环境噪声和回声，提高语音的清晰度和理解度。

在雷达信号处理中，自适应滤波可以去除雷达回波中的杂波和干扰，提高目标的探测和跟踪性能。

在生物医学信号处理中，自适应滤波可以去除脑电图（EEG）或心电图（ECG）等生物信号中的噪声和干扰，以提取有用的生理信息。

总之，自适应滤波算法是一种基于最小均方差准则的信号处理方法，能够根据输入信号和噪声情况自动调整滤波器的系数，从而实现有效的噪声抑制。

它在通信、图像处理、语音处理、雷达信号处理、生物医学信号处理等领域有广泛应用。

通过自适应滤波，能够提高系统的性能和提取有用信号的质量。

匹配滤波器的应用匹配滤波器是一种用于信号处理和图像处理领域的重要工具，其原理是通过比较输入信号与预先存储的参考信号，从而实现信号的匹配和识别。

匹配滤波器广泛应用于目标检测、目标跟踪、通信系统、雷达系统以及生物医学图像处理等领域。

在目标检测方面，匹配滤波器被广泛应用于监控系统和安全领域。

通过存储目标的特征模板或特征样本，匹配滤波器可以快速准确地检测目标的存在并进行跟踪。

在视频监控系统中，匹配滤波器可以帮助系统准确识别特定目标，提高安全性和监控效率。

此外，在军事领域，匹配滤波器还可以用于目标识别和跟踪，为军事作战提供有力支持。

除了目标检测和跟踪，在通信系统中，匹配滤波器也起着至关重要的作用。

匹配滤波器可以帮助接收端对发送端发送的信号进行匹配，从而提高信号的接收质量和误码率性能。

在无线通信系统中，匹配滤波器可以通过匹配信号的波形和频谱特征，有效提高信号传输的稳定性和可靠性，确保数据传输的准确性和完整性。

在雷达系统中，匹配滤波器被广泛应用于目标检测和跟踪任务。

通过匹配雷达接收到的信号与目标的特征，可以准确确定目标的位置、速度和轨迹信息。

匹配滤波器可以有效地抑制噪声干扰，提高雷达系统的工作效率和目标识别准确性，广泛应用于军事、航空航天等领域。

此外，匹配滤波器还在生物医学图像处理中发挥着重要作用。

通过匹配滤波器可以对生物医学图像进行特征提取、边缘检测和目标识别，帮助医生进行疾病诊断和治疗。

匹配滤波器可以帮助提高医学图像的清晰度和对比度，辅助医生准确判断病变和异常情况，促进疾病的早期诊断和治疗。

综上所述，匹配滤波器作为一种重要的信号处理工具，在各个领域都发挥着重要作用。

它不仅可以帮助实现目标检测、通信传输等功能，还可以辅助生物医学图像处理，为人类社会的发展和进步提供有力支持。

随着技术的不断进步和发展，匹配滤波器在更多领域将有更广泛的应用前景。

1。

滤波器在雷达系统中的应用雷达系统是一种应用广泛的电子探测技术，它能够通过发送和接收电磁波来测量目标的位置、速度和其他相关信息。

在雷达系统的设计和运行过程中，滤波器起着重要的作用。

本文将介绍滤波器在雷达系统中的应用，并探讨其在提高雷达性能和有效处理雷达信号中的噪声方面的重要性。

一、滤波器的基本原理和作用滤波器是一种能够选择性地通过或者阻断特定频率成分的电子设备。

它根据信号的频率特征对信号进行处理，滤除不需要的频率成分，从而达到消除噪声、增强信号和提高系统性能的目的。

在雷达系统中，滤波器具有以下几项基本作用：1. 去除噪声：雷达系统在工作过程中会受到来自各种环境因素和无关信号的干扰，这些干扰信号会影响到目标信号的检测和测量。

滤波器能够将噪声信号滤除，保留目标信号，从而提高雷达系统的信噪比。

2. 分离目标信号：雷达系统中会同时接收到多个目标的反射信号，这些信号具有不同的频率和特征。

通过使用滤波器，可以对这些信号进行分离和提取，使得每个目标的信息能够单独显示和处理。

3. 调整带宽：在雷达系统中，不同的应用场景对信号的带宽要求有所不同。

通过使用滤波器，可以调整信号的带宽，使其适应不同的应用需求，并提高系统的灵敏度和分辨率。

二、常见的滤波器类型及其应用在雷达系统中，常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

它们分别具有不同的频率响应特性和应用场景，能够满足不同频率成分的处理需求。

1. 低通滤波器：低通滤波器能够传递低于截止频率的频率成分，而滤除高于截止频率的成分。

在雷达系统中，低通滤波器常用于消除高频噪声和信号混叠等问题，保证目标信号的有效检测。

2. 高通滤波器：高通滤波器则相反，它能够传递高于截止频率的频率成分，并滤除低于截止频率的成分。

在雷达系统中，高通滤波器常用于去除低频噪声和直流分量，避免对系统性能的影响。

3. 带通滤波器：带通滤波器能够传递指定频率范围内的频率成分，并阻断其他频率成分。

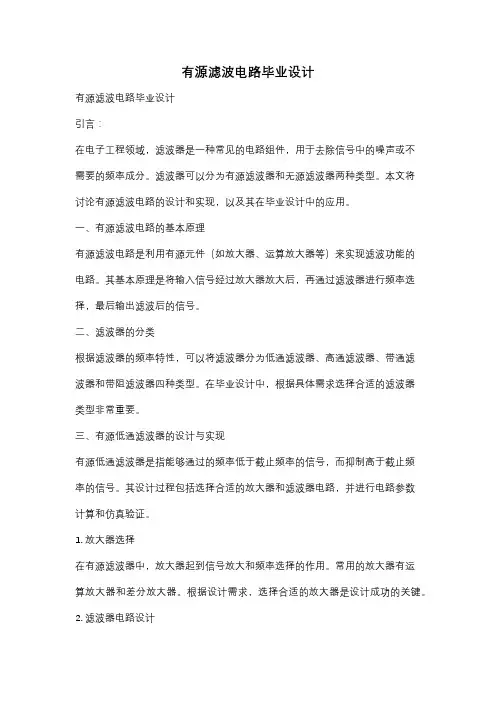

有源滤波电路毕业设计有源滤波电路毕业设计引言：在电子工程领域，滤波器是一种常见的电路组件，用于去除信号中的噪声或不需要的频率成分。

滤波器可以分为有源滤波器和无源滤波器两种类型。

本文将讨论有源滤波电路的设计和实现，以及其在毕业设计中的应用。

一、有源滤波电路的基本原理有源滤波电路是利用有源元件（如放大器、运算放大器等）来实现滤波功能的电路。

其基本原理是将输入信号经过放大器放大后，再通过滤波器进行频率选择，最后输出滤波后的信号。

二、滤波器的分类根据滤波器的频率特性，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

在毕业设计中，根据具体需求选择合适的滤波器类型非常重要。

三、有源低通滤波器的设计与实现有源低通滤波器是指能够通过的频率低于截止频率的信号，而抑制高于截止频率的信号。

其设计过程包括选择合适的放大器和滤波器电路，并进行电路参数计算和仿真验证。

1. 放大器选择在有源滤波器中，放大器起到信号放大和频率选择的作用。

常用的放大器有运算放大器和差分放大器。

根据设计需求，选择合适的放大器是设计成功的关键。

2. 滤波器电路设计有源低通滤波器的滤波器电路可以采用多种形式，如RC电路、RL电路、LC电路等。

根据具体需求选择合适的滤波器电路，并进行电路参数计算和仿真验证，以保证设计的准确性和性能。

3. 电路参数计算与仿真验证在设计有源滤波电路时，需要根据具体要求计算电路参数，如截止频率、增益等。

通过电路仿真软件进行验证，可以评估电路的性能和稳定性。

四、有源高通滤波器的设计与实现有源高通滤波器是指能够通过的频率高于截止频率的信号，而抑制低于截止频率的信号。

其设计过程与有源低通滤波器类似，只是需要选择合适的放大器和滤波器电路。

五、有源带通滤波器的设计与实现有源带通滤波器是指能够通过一定频率范围内的信号，而抑制其他频率的信号。

其设计过程包括选择合适的放大器和带通滤波器电路，以及进行电路参数计算和仿真验证。

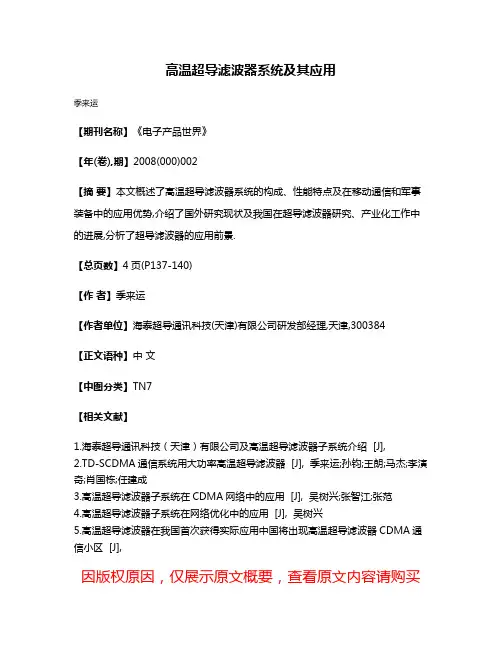

高温超导滤波器系统及其应用
季来运
【期刊名称】《电子产品世界》
【年(卷),期】2008(000)002
【摘要】本文概述了高温超导滤波器系统的构成、性能特点及在移动通信和军事装备中的应用优势,介绍了国外研究现状及我国在超导滤波器研究、产业化工作中的进展,分析了超导滤波器的应用前景.
【总页数】4页(P137-140)
【作者】季来运
【作者单位】海泰超导通讯科技(天津)有限公司研发部经理,天津,300384
【正文语种】中文
【中图分类】TN7
【相关文献】
1.海泰超导通讯科技（天津）有限公司及高温超导滤波器子系统介绍 [J],
2.TD-SCDMA通信系统用大功率高温超导滤波器 [J], 季来运;孙钧;王朗;马杰;李演奇;肖国栋;任建成
3.高温超导滤波器子系统在CDMA网络中的应用 [J], 吴树兴;张智江;张范
4.高温超导滤波器子系统在网络优化中的应用 [J], 吴树兴
5.高温超导滤波器在我国首次获得实际应用中国将出现高温超导滤波器CDMA通信小区 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

自适应滤波算法原理与应用经典的滤波算法包括,维纳滤波，卡尔曼滤波，自适应滤波。

维纳滤波与卡尔曼滤波能够满足一些工程问题的需求，得到较好的滤波效果。

但是他们也存在局限性，对于维纳滤波来说,需要得到足够多的数据样本时，才能获得较为准确的自相关函数估计值，一旦系统设计完毕，滤波器的长度就不能再改变,这难以满足信号处理的实时性要求；对于卡尔曼滤波，需要提前对信号的噪声功率进行估计，参数估计的准确性直接影响到滤波的效果。

在实际的信号处理中,如果系统参数能够随着输入信号的变化进行自动调整，不需要提前估计信号与噪声的参数,实现对信号的自适应滤波，这样的系统就是自适应滤波系统.1。

基本自适应滤波算法自适应滤波算法的基本思想是根据输入信号的特性自适应调整滤波器的系数，实现最优滤波。

图1 自适应滤波结构框图若自适应滤波的阶数为M ，滤波器系数为W ，输入信号序列为X ，则输出为： 10()()()M m y n w m x n m -==-∑（ 1）()()()e n d n y n =-( 2）其中()d n 为期望信号，()e n 为误差信号。

11()()()M Mj i ij m i y n w m x n m y w x -===-→=∑∑（ 3） 令T T 01112[,,,],[,,,]M j j j Nj W w w w X x x x -==（ 4）则滤波器的输出可以写成矩阵形式： T Tj jj y X W W X == ( 5）T Tj j j j j jj e d y d X W d W X =-=-=- （ 6）定义代价函数：222()[][()][()]j j j T j j J j E e E d y E d W X ==-=- （ 7）当使上式中的代价函数取到最小值时,认为实现最优滤波，这样的自适应滤波成为最小均方自适应滤波（LMS)。

对于最小均方自适应滤波，需要确定使得均方误差最小的滤波器系数，一般使用梯度下降法求解这类问题。

小波滤波方法及应用一、本文概述本文旨在深入探讨小波滤波方法的理论基础、实现技术及其在信号处理、图像处理、数据压缩等多个领域的应用。

小波滤波作为一种新兴的信号处理技术，通过利用小波变换的多分辨率分析特性，能够在不同尺度上有效提取信号中的有用信息，实现对信号的高效滤波和去噪。

本文首先介绍小波滤波的基本概念、发展历程和主要特点，然后详细阐述小波滤波的数学原理和实现方法，包括小波变换的基本原理、小波基函数的选择、小波滤波器的设计等。

在此基础上，本文将重点分析小波滤波在信号处理、图像处理、数据压缩等领域的应用实例，探讨其在实际应用中的优势和局限性。

本文还将对小波滤波的未来发展趋势进行展望，以期为该领域的进一步研究提供参考和借鉴。

二、小波理论基础知识小波理论，作为一种现代数学工具，自20世纪80年代以来，已在信号处理、图像处理、数据压缩等众多领域展现出强大的应用潜力。

其核心思想是通过一组被称为“小波”的函数来分解和分析信号或数据。

与傅里叶变换等传统方法相比，小波变换提供了时频局部化的分析能力，意味着它可以在不同的时间和频率上同时提供信号的信息。

小波变换的基础是小波函数，也称为母小波。

这些函数具有有限的持续时间并且振荡，可以在时间和频率两个维度上进行局部化。

通过伸缩和平移操作，母小波可以生成一系列的小波基函数，这些函数能够匹配并适应不同频率的信号部分。

小波变换可以分为连续小波变换（CWT）和离散小波变换（DWT）两种类型。

连续小波变换在时间和频率上都是连续的，能够提供非常精细的分析结果，但计算复杂度较高。

而离散小波变换则对时间和频率进行了离散化，计算效率更高，更适用于实际应用。

小波变换的一个重要特性是多分辨率分析，它允许我们在不同尺度上观察信号。

通过逐层分解信号，我们可以得到从粗糙到精细的一系列逼近和细节分量。

这种特性使得小波变换在信号去噪、图像增强等应用中表现出色。

小波理论还涉及小波包、尺度函数、小波框架等概念，这些构成了小波分析的基础框架。

滤波器阶数引言在信号处理中，滤波器是一种用来滤除或改变信号特性的设备或算法。

滤波器的阶数是衡量其滤波效果和复杂性的指标之一。

滤波器阶数的大小直接影响着滤波器的性能和计算复杂度。

本文将介绍滤波器阶数的概念、计算方法以及其在实际应用中的意义。

滤波器阶数的定义滤波器阶数指的是滤波器的阶次，也可以理解为滤波器的复杂程度。

在离散时间下，滤波器的阶数是指滤波器使用的延迟元件的数量。

简单来说，滤波器阶数越高，则滤波器对输入信号的影响越大，其对信号的改变越明显。

滤波器阶数的计算滤波器阶数的计算方法取决于滤波器类型和设计参数。

下面以常见的低通滤波器为例，介绍滤波器阶数的计算。

对于巴特沃斯低通滤波器（Butterworth Low Pass Filter），其阶数与其极点的数量相等。

极点是滤波器传递函数的零点，一阶滤波器有一个极点，二阶滤波器有两个极点，以此类推。

因此，计算巴特沃斯低通滤波器阶数的方法是计算其传递函数的极点数量。

以巴特沃斯滤波器的传递函数为例：$$H(s) = \\frac{1}{{(s+1)^2}}$$其中，s为复变量，表示频域。

根据传递函数，可以看出该滤波器的极点有两个，因此该滤波器的阶数为2。

滤波器阶数与滤波器性能的关系滤波器阶数与滤波器的性能有密切关系。

一般来说，滤波器阶数越高，其对信号的改变程度越大，滤波效果越好。

通过增加滤波器的阶数，可以实现更陡的滤波特性，即在截止频率附近有更大的衰减。

这在一些应用中非常重要，例如在音频处理中，为了滤除杂音或不需要的频率成分，可以选择较高阶数的低通滤波器。

然而，滤波器阶数的增加也会导致计算复杂度的增加。

在实际应用中，需要根据具体要求来选择滤波器的阶数。

如果滤波效果不够好，可以考虑增加滤波器的阶数来改善滤波效果，但需要注意计算复杂度的增加。

滤波器阶数在实际应用中的意义滤波器阶数在信号处理中有着广泛的应用。

它可以用来控制滤波器的幅频响应特性，使其满足特定的需求。

《卡尔曼滤波的初值计算方法及其应用》篇一一、引言卡尔曼滤波是一种高效的线性动态系统状态估计方法，广泛应用于各种领域，如导航、控制、信号处理等。

其核心思想是通过建立系统的数学模型，利用系统的输入和输出数据，对系统状态进行最优估计。

在应用卡尔曼滤波时，初值的选择对于滤波器的性能具有重要影响。

本文将介绍卡尔曼滤波的初值计算方法及其应用。

二、卡尔曼滤波的基本原理卡尔曼滤波是一种递归的算法，利用系统的数学模型和输入数据，对系统状态进行估计。

其基本思想是将系统状态分解为可观测和不可观测两部分，通过设计观测器和控制器，使系统状态逐渐接近真实值。

卡尔曼滤波具有实时性、鲁棒性强等优点，能够有效地处理具有噪声的信号。

三、卡尔曼滤波的初值计算方法卡尔曼滤波的初值计算方法主要包括两种：直接法和间接法。

1. 直接法：直接法是通过已知的初始条件或历史数据来设定初值。

在应用卡尔曼滤波时，首先需要确定系统的初始状态和协方差矩阵。

初始状态可以由历史数据或实验结果来确定，协方差矩阵则需要根据实际情况进行设定。

对于一些特殊情况，如初值不确定度较大的情况，可以通过设定较大的协方差矩阵来增加初值的不确定性。

2. 间接法：间接法是通过多个时刻的观测值来估计系统的初始状态和协方差矩阵。

该方法需要对观测数据进行处理和分析，从而得到更准确的系统状态估计值。

间接法的优点是可以充分利用历史数据信息，提高滤波器的精度和稳定性。

但需要注意的是，在实际应用中需要考虑观测数据的可靠性和有效性问题。

四、卡尔曼滤波的应用卡尔曼滤波在各个领域都有广泛的应用，如导航、控制、信号处理等。

下面以导航系统为例，介绍卡尔曼滤波的应用。

在导航系统中，卡尔曼滤波被广泛应用于GPS定位、姿态控制等方面。

通过建立系统的数学模型和设计合适的观测器和控制器，可以实时地估计出车辆或飞机的位置、速度、姿态等信息，从而实现准确的导航和控制。

此外，卡尔曼滤波还可以对各种噪声进行过滤和消除，提高信号的信噪比和精度。

滤波器设计中的滤波器设计软件与滤波器设计工具的应用在电子信号处理和通信系统中，滤波器设计是一个重要的环节。

滤波器用于去除信号中的噪音和干扰，以提高系统的性能和可靠性。

随着技术的进步和计算机的广泛应用，滤波器设计软件和滤波器设计工具的出现极大地简化了滤波器设计的过程，提高了效率和精度。

滤波器设计软件是一种基于计算机的应用程序，用于设计和优化滤波器。

它通常具有图形化界面，使用户可以直观地输入设计参数，选择滤波器类型和拓扑结构，并进行仿真和优化。

这些软件通常采用现代的算法和数学模型，可以快速生成滤波器的频率响应、相位响应和脉冲响应等重要特性。

滤波器设计软件的使用具有很大的灵活性和方便性。

通过图形化界面，用户可以直观地调整设计参数，观察参数变化对滤波器性能的影响，并实时查看设计结果。

同时，软件可以自动化设计流程，根据用户的目标和要求，选择最优的滤波器结构和参数。

这样的设计过程无论对专业工程师还是初学者都非常友好，降低了设计的门槛和复杂性。

在滤波器设计软件中，常见的设计方法包括脉冲响应、频率采样、窗函数、最小均方误差等。

这些方法可以通过软件提供的算法和工具进行选择和应用。

同时，滤波器设计软件也提供了丰富的滤波器类型，如低通、高通、带通、带阻等，并且可以根据设计需求进行定制。

一些高级的滤波器设计软件还提供了自动化的优化功能，可以根据用户的要求，自动搜索最优化的滤波器参数。

除了滤波器设计软件，滤波器设计工具也是滤波器设计中不可或缺的一部分。

滤波器设计工具包括示波器、信号发生器、频谱分析仪等。

这些工具可以用于验证设计的滤波器性能，并进行实际的测试和测量。

通过将滤波器设计软件与滤波器设计工具结合起来使用，可以更加全面和准确地评估滤波器的性能和可靠性。

滤波器设计软件和滤波器设计工具的应用在电子工程领域中起着重要的作用。

通过这些工具，工程师能够快速设计、验证和优化滤波器，提高系统的性能和可靠性。

同时，它也为学术研究提供了便利，加快了科学研究的进程。

butterworth滤波器原理Butterworth滤波器原理引言：滤波器是信号处理中常用的工具，用于改变信号的频率特性。

Butterworth滤波器是一种常见的滤波器类型，广泛应用于信号处理、通信系统等领域。

本文将介绍Butterworth滤波器的原理及其特点。

一、滤波器的基本概念滤波器是用于改变信号频率特性的电路或算法。

它可以通过增强或抑制特定频率的信号分量来实现对信号的处理。

滤波器通常由一组传输函数或差分方程来描述其输入与输出之间的关系。

二、Butterworth滤波器的原理Butterworth滤波器是一种无失真滤波器，其特点是在通带内具有平坦的幅频响应。

其传输函数可以用标准形式表示为：H(s) = 1 / [1 + (s/Wc)^N]其中，H(s)为滤波器的传输函数，s为复频域变量，Wc为截止频率，N为阶数。

Butterworth滤波器的幅频响应曲线在通带内具有最平坦的响应，但在截止频率附近存在一定的过渡带宽。

阶数N越高，过渡带宽越窄，但也会导致更加陡峭的截止特性。

三、Butterworth滤波器的特点1. 平坦的通带响应：Butterworth滤波器在通带内具有平坦的幅频响应，不引入额外的幅度波动。

2. 无失真：Butterworth滤波器不会引入相位失真，滤波后的信号与原始信号相位一致。

3. 过渡带宽较宽：Butterworth滤波器的过渡带宽较宽，不适用于对频率选择性要求较高的应用场景。

4. 阶数可调：通过调整Butterworth滤波器的阶数，可以实现不同的截止特性和过渡带宽。

四、Butterworth滤波器的应用Butterworth滤波器在信号处理和通信系统中有着广泛的应用。

以下是一些常见的应用场景：1. 语音信号处理：Butterworth滤波器可用于去除语音信号中的噪声或不需要的频率分量，提高语音信号质量。

2. 音频系统：Butterworth滤波器可以用于音频系统中的均衡器，调整音频信号的频率响应。

自适应滤波算法原理及其应用一、引言自适应滤波算法是一种基于信号处理的技术，用于去除信号中的噪声，提高信号的质量和可靠性。

本文将详细介绍自适应滤波算法的原理和应用，并通过实例说明其在实际工程中的应用。

二、自适应滤波算法原理1. 噪声模型在介绍自适应滤波算法之前，我们首先需要了解噪声模型。

噪声可以分为两大类：白噪声和有色噪声。

白噪声是指在所有频率上具有相同的功率谱密度的噪声，而有色噪声则在不同频率上具有不同的功率谱密度。

2. 自适应滤波器结构自适应滤波器是一种根据输入信号的特性自动调整滤波器参数的滤波器。

它通常由两部分组成：参考信号和适应器。

参考信号用于估计噪声的统计特性，适应器用于根据参考信号调整滤波器的参数。

3. 自适应滤波算法自适应滤波算法的核心思想是根据输入信号的特性来估计噪声的统计特性，并根据这些估计值来调整滤波器的参数。

常见的自适应滤波算法包括最小均方误差（LMS）算法和最小二乘（RLS）算法。

4. 最小均方误差（LMS）算法LMS算法是一种迭代算法，通过不断调整滤波器的权值，使得滤波器的输出与期望输出之间的均方误差最小。

具体步骤如下：（1）初始化滤波器的权值；（2）计算滤波器的输出；（3）计算输出与期望输出之间的误差；（4）根据误差调整滤波器的权值；（5）重复步骤2-4，直到满足停止准则。

5. 最小二乘（RLS）算法RLS算法是一种递推算法，通过递推计算滤波器的权值，使得滤波器的输出与期望输出之间的均方误差最小。

具体步骤如下：（1）初始化滤波器的权值和协方差矩阵；（2）计算滤波器的输出；（3）计算输出与期望输出之间的误差；（4）根据误差递推计算滤波器的权值和协方差矩阵；（5）重复步骤2-4，直到满足停止准则。

三、自适应滤波算法应用1. 语音信号处理自适应滤波算法在语音信号处理中有广泛的应用。

例如，在语音通信系统中，自适应滤波算法可以用于降低背景噪声对语音信号的影响，提高语音通信的质量。

电力系统中的滤波器设计与优化电力系统中的滤波器设计与优化是为了减少电力系统中的电磁干扰和谐波，确保电力系统的稳定运行和提供高质量的电力供应的重要环节。

本文将探讨电力系统中滤波器的设计原理、优化方法以及应用领域。

第一部分：滤波器设计原理滤波器的设计原理是基于电磁噪声的频率和幅值特性。

在电力系统中，电磁干扰主要有谐波干扰和电源波动干扰，因此滤波器需要滤除电磁噪声的特定频率成分。

在传统的电力系统中，最常见的滤波器设计是基于LC滤波器。

LC滤波器通过串联的电感和电容元件实现对电磁干扰的滤波作用。

电感对高频信号有较高的阻抗，而电容对低频信号有较高的阻抗。

通过合理选择电感和电容的数值，可以达到对电磁噪声的滤波效果。

另外，随着科技的不断发展，数字信号处理技术在电力系统中的应用也越来越广泛。

数字信号处理滤波器可以通过数字滤波器器、FPGA等数字处理设备对电力系统中的电磁干扰进行滤波处理。

数字滤波器的优点在于可以实现更高的滤波精度和更灵活的参数调整，从而提供更好的滤波效果。

第二部分：滤波器优化方法滤波器的优化主要包括电路参数优化和信号处理算法优化两个方面。

在电路参数优化方面，可以通过减少电路的损耗、降低谐振频率等方法优化滤波器的性能。

例如，使用低损耗的电感和电容元件可以提高滤波器的效率；通过增加滤波器的阻尼系数可以减小谐振频率，提高滤波器的抑制能力。

在信号处理算法优化方面，可以通过选择更适合电力系统的滤波算法，如FIR滤波器、IIR滤波器等。

这些滤波算法可以在不同的频率区间内实现不同的滤波特性，以满足电力系统中不同频率干扰的需求。

此外，对滤波器进行自适应滤波算法的研究也可以提高滤波器的性能，使其能够动态地调整滤波器参数以适应电力系统中的动态干扰。

第三部分：滤波器的应用领域在电力系统中，滤波器的应用非常广泛。

以下是几个主要的应用领域：1.电力变频调速系统中的滤波器：电力变频调速系统是现代电力系统中常见的系统配置。

在这个系统中，滤波器主要用于滤除变频器引入的谐波干扰，确保电机正常运行和提高系统的效率。
