PLC-4 第三章 S7-300PLC 第1节 硬件及配置方式.ppt

PLC-4 第三章 S7-300PLC 第1节 硬件及配置方式.ppt

FM 354
FM 355
6、通信处理器模块（CP）
S7-300支持工业以太网、PROFIBUS（现场 总线）、AS（自动化系统）、MPI（多点接口） 及点对点连接等通信网络。有多种通信网络接 口 模 块 可 选 。 CP340 、 CP341 、 CP342 、 CP343
FM 340
FM 342
4、信号模块（SM）
1）数字量输入模块（SM321）
分 为 直 流 输 入 （ DC24-125V ） 、 交 流 输 入 （24-230V） 、交\直流输入，点数分为8点、 16点、32点。有多种型号可选。
SM321 直流输入型模块接口电路
2
3
光耦
背 板
9
LED
总
线
M
M内 接
12
口
内部M连通 LED
2、电源（PS-307） 用于为各机架上的各模块供电。将交流电转
换为24VDC输出。分2A、5A、和10A。
5A尺寸mm：80*125*120
3、CPU模块（如CPU312，CPU314C-2DP 等）
CPU模块也称为主机模块，分为标准型、紧 凑型（带集成I/O）、故障安全型、技术功能 型等。各类型中接口型式不同分为多种型号。
接口模块为CP360/361，CPU机架上配置 CP360，扩展机架上配置CP361。
机架间的连接电缆分为1、2.5、5和10米四种， 即最长为10米。
各机架总电流负荷不能超过1.2A
单扩展机架时，可使用一对IM365模块，CPU 机架和扩展机架上各一个。
扩展机架上只能配置SM。两机架间的连接电 缆长度为1米（即最长1米）。

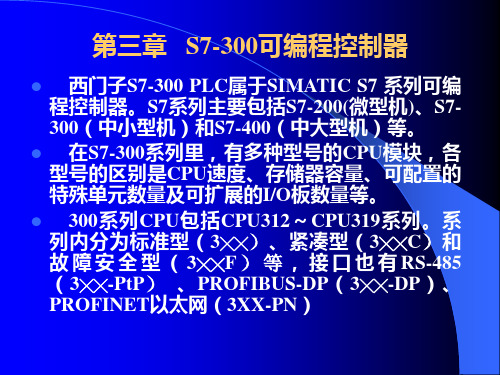

300系列CPU包括CPU312～CPU319系列。系 列内分为标准型（3╳╳）、紧凑型（3╳╳C）和 故 障 安 全 型 （ 3╳╳F ） 等 ， 接 口 也 有 RS-485 （3╳╳-PtP） 、PROFIBUS-DP（3╳╳-DP）、 PROFINET以太网（3XX-PN）

S7-300归纳总结ppt课件

S7-300归纳总结ppt课件
1. 模拟量值的表示方法 S7-300的CPU用16位的二进制补码表示模拟量值。其中最高位为符号位，“0”表示正值，“1”表示负值，
被测值的精度可以调整，取决于模拟量模块的性能和它的设定参数，对于精度小于15位的模拟量值，低字节中 幂项低的位不用。 S7-300模拟量输入模块可以直接输入电压、电流、电阻、热电偶等信号，而模拟量输出模块可以输出0～10 V，1～5 V，－10 V～10 V，0～20 mA，4～20 mA，－20～20 mA等模拟信号。 2. 模拟量输入模块SM331 模拟量输入(简称模入(AI))模块SM331目前有三种规格型号，即8AI×l2位模块、2AI×l2位模块和8AI×l6位模 块。 1) SM331概述 SM331主要由A/D转换部件、模拟切换开关、补偿电路、恒流源、光电隔离部件、逻辑电路等组成。A/D转 换部件是模块的核心，其转换原理采用积分方法，被测模拟量的精度是所设定的积分时间的正函数，也即积分 时间越长，被测值的精度越高。SM331可选四档积分时间：2.5 ms、16.7 ms、20 ms和l00 ms，相对应的以 位表示的精度为8、12、12和14。 3. 模拟量输出模块SM332 模拟量输出(简称模出(AO))模块SM332目前有三种规格型号，即4AO×l2位模块、2AO×12位模块和4AO×l6 位模块，分别为4通道的12位模拟量输出模块、2通道的12位模拟量输出模块、4通道的16位模拟量输出模块。 1) SM332与负载/执行装置的连接 SM332可以输出电压，也可以输出电流。在输出电压时，可以采用2线回路和4线回路两种方式与负载相连。 采用4线回路能获得比较高的输出精度。
DC 5V（＋5V 电源指示，绿色）： 5V 电源正常时亮。
FRCE（强制，黄色）：至少有一个I/O 被强制时亮。

S7-300-27页PPT精品文档

S7-300-27页PPT精品文档

L1 N
防松装置
接地端
L＋ 2 4 V D C 输 出 端 M
L＋ M
L＋ M
L＋ M
④S7-300其它模块及其网络
2.7 S7-300硬件安装
安装步骤
安装模块
小结
• S7-300的硬件构成 • S7-300硬件模块 • S7-300的扩展 • S7-300模块的编址
机架 1
多层组态中的 DI/DO 编址
PS IM
(接受)
96.0 100.0 104.0 108.0 112.0 116.0 120.0 124.0
to to
to
to
to
to
to
to
99.7 103.7 107.7 111.7 115.7 119.7 123.7 127.7
PS IM
(接受)
64.0 68.0 72.0 76.0 80.0 84.0 88.0 92.0
机架 1 电源 IM
384 400 416 432 448 464 480 496
模块 (接收)
to
to
to
to
to
to
to
to
398 414 430 446 462 478 494 510
R 电源
IM
256 272 288 304 320 336 352 368
0 模块 CPU (发送) to
to
数字量输出模块SM322
SM 322 模 块 输出点数 额定电压
额定电压范围
与总线隔离方式
16 点 晶 体 管 16
24 V DC 20.4～ 28.8 V
DC 光耦
32 点 晶 体 管 32

西门子S7-300软硬件的组态方法(ppt文档)

西门子S7-300软硬件的组态方法(ppt文档)

2.状态及故障显示(2/2)
STOP（黄色）：停止状态指示灯。CPU处于“STOP”或 “HOLD”或“Startup”状态时亮；在存储器复位时LED以0.5 Hz频率闪烁；在存储器置位时LED以2Hz频率闪烁。
BUS DF（BF）（红色）：总线出错指示灯（只适用于带 有DP接口的CPU）。出错时亮。
§1.4 电源模块 （PS）
PS 305户外型电源模块
采用直流供电，输出为24V直流。
PS307标准电源模块
PS307（2A）
PS307（5A）
PS307（10A） PS 307 2A
PS3 07 5A DC 5V VOLTAGE SELECTOR
ON OFF
PS 307 5A
下载程序及模块信息
PS IM
to
to
to
to
to to
to
to
(接收) 35.7 39.7 43.7 47.7 51.7 55.7 59.7 63.7
机架 PS CPU IM
0.0 4.0 8.0 12.0 16.0 20.0 24.0 28.0
to
to
to
to
to to
to
to
0
(发送) 3.7 7.7 11.7 15.7 19.7 23.7 27.7 31.7
使用项目向导创建STEP 7项目 插入S7-300工作站 硬件组态 编辑符号表 程序编辑窗口 编辑LAD程序
使用项目向导创建STEP 7项目（1/4）
项目向导1/4
使用项目向导创建STEP 7项目(2/4)
①
项目向导2/4
② ③
使用项目向导创建STEP 7项目(3/4)

S7-300系统特性及硬件构成

S7-300系统特性及硬件构成
机架3
槽号
IM
3
4
5
6
7
8
9
10
11
连 接 电 缆 368
机架2
槽号
IM
3
4
5
6
7
8
9
10
11
连 接 电 缆 368
机架1
槽号
IM
3
4
5
6
7
8
9
10
11
连 接 电 缆 368
机架0
槽号
1
2
3
4
5
6
7
8
9
10
11
四. S7-300模块地址的确定 根据机架上模块的类型，地址可以为输入(I)或输出(O)。数字I/O模块每个槽划分为4 B(等于 32个I/O点)。模拟I/O模块每个槽划分为16 B(等于8个模拟量通道)，每个模拟量输入通道或输出 通道的地址总是一个字地址。 1. 数字量模块地址分配 (1). 数字量模块及地址分配 数字量模块可以插入槽号为4～11的所有位置，各槽号所对应的数字量地址如表所示。数字量 I/O模块每个槽的默认划分为4Byte（等于32个I/O点）。 除了数字量地址方式外，S7-300PLC还可以使用字节、字或双字地址方式。例如，IB4表示由 I4.0～I4.7共8位组成一个字节数据，IW8表示由IB8及IB9两个字节共16位组成的字的内容， QD12则表示由输出字节QB12、QB13、QB14及QB15所组成的32位数据。
机 架
槽 1 2 3 4
号 5 6 7 8 9 10 11
0
P CP I S U M
0.0 ～ 3.7
4.0 ～ 7.7
8.0 ～ 11.7

S7-300PLC的硬件(西门子s7-300授课资料,拿来大家共享!)

S7-300PLC的硬件(西门子s7-300授课资料,拿来大家共享!)

由L+供电的两线制变送器与带隔离的模拟量输入模块的连接
四线制变送器与带隔离的模拟量输入模块的连接
热敏电阻与带隔离的模拟量输入模块的四线制连接
热敏电阻与带隔离的模拟量输入模块的三线制连接
热敏电阻与带隔离的模拟量输入模块的两线制连接
热电偶的结构
使用内部补偿的热电偶与模拟量输入模块的连接
使用补偿盒的热电偶与模拟量输入模块的连接
PS307 2A的模块示意图
• S7-300有20种不同型号的CPU，以适应不同等级的控制系统。 有的CPU上集成有输入/输出点，有的CPU上集成有PROFIBUSDP通信接口，有的CPU上集成有PtP接口等，目前大致可以分
为以下几类：
(1) 6种紧凑型CPU，带有集成功能和I/O: CPU3l2C，313C， 313C-PtP，313C-2DP，314C-PtP和314C-2DP。 (2) 3种重新定义的CPU: CPU312，314和315-2DP。
PROFIBUS-DP等通信接口。CPU前面板上有状态故 障指示灯、模式开关、24V电源端子、电池盒与存储
器模块盒(有的CPU没有)。
(2)负载电源模块(PS)
• 负载电源模块用于将AC220V电源转换为DC24V电 源，供CPU和I/0模块使用。额定输出电流有2A、5A
和l0A三种，过载时模块上的LED闪烁。
模拟量输出通道的转换时间和模块的循环时间：每个通道的最大 转换时间为0.8~1.5ms，建立时间为0.1~0.5ms，模块的循环时间 为所有激活的AO通道的转换时间与建立时间的总和；
模拟值的表示
模拟量输入/输出模块中模拟量对应的数字称为模拟值，模拟 值用16位二进制补码定点数来表示，最高位（第15位）为符号 位，正数的符号位为0，负数的符号位为1。模拟量模块的模拟 值位数（即转换精度）可以设置为9~15位（与模块的型号有关， 不包括符号位），如果模拟值的精度小于15位，则模拟值左移， 使其最高位（符号位）在16位字的最高位（第15位），模拟值 左移后未使用的低位则填入“0”，这种处理方法称为“左对齐”。

S7-300硬件组成


RUN STOP MRES RUN-P
3. 再把模式开关切换到MRES 位置，直到STOP LED 开始快速 闪烁。 松手，模式开关又回到STOP 位置。
RUN STOP MRES
RUN-P
RUN STOP MRES
中国一汽教育培训中心
MRES：将钥匙开关从STOP状态扳到MRES位置，可复 位存储器，使CPU回到初始状态。工作存储器、RAM 装载存储器中的用户程序和地址区被清除，全部存 储器位、定时器、计数器和数据块均被删除，即复 位为0，包括有保持功能的数据。如果有快闪存储 器卡，CPU在复位后将它里面的用户程序和系统参 数复制到工作存储区。
S7－300用背板总线将除电源模块之外的各个模块连接起来。 背板总线集成在模块上，模块通过U形总线连接器相连，每 个模块都有一个总线连接器，后者插在各模块的背后。安装 时先将总线连接器插在CPU模块上，并固定在导轨上，然后 依次装入各个模块。
中国一汽教育培训中心
S7－300的系统结构
外部接线接在信号模块和功能模块的前连接器的端 子上，前连接器用插接的方式安装在模块前门后面 的凹槽中，前连接器与模块是分开订货的。 S7－300的电源模块通过电源连接器或导线与CPU模 块相连，为CPU模块提供DC24V电源。PS307电源模 块还有一些端子可以为信号模块提供24V电源。
中国一汽教育培训中心
工作指示灯
24 V DC 230 V
电压选择开关 I 24 V DC 输 出 开 关 L＋ M L＋ M L＋ M L＋ M
24 V DC 输 出 端
L1 N
防松装置
接地端
PS307 10 A模块端子接线图
中国一汽教育培训中心
3、CPU模块

西门子PLCS7-300培训教材ppt课件

S7-300网络特点
网络详细信息
西门子 PLC教程S7-300
块结构和块编辑
OB 1
FB
FB
FC
FB
FB
FB
FB
FC
FC
西门子 PLC教程S7-300
操作系统
循环
定时
过程
故障
图例:
OB = 组织块 FB = 功能块 FC = 功能 SFB = 系统功能块 SFC = 系统功能 DB = 数据块
DB OB
用OPN DI打开 位, 字节, 字, 双字
缩写
I/Q I / QB IW / QW ID / QD
M MB MW MD PIB / PQB PIW/PQW PID/PQD T C DB
加在一起的最大区域
0.0 --- 65,535.7 0 --- 65,535 0 --- 65,534 0 --- 65,532
- 带参数 / 数据保持 - 不带参数 / 数据保持
功能 (FC) 数据块 (DB)
- 只传递一个返回值 (调用时必须分配参数)
- 数据不保持 - 可带参数
- 结构化，局部存储 (背景 DB) - 结构化，全局数据存储
(在整个程序中均有效)
西门子 PLC教程S7-300
系统块
块类型
特点
系统功能 (SFC)
使用格式 十进制数值 十六进制值
二进制值 ‘ASCII码文本’
举例 20 16#4E4F 2#100 1110 0100 1111 ‘How are you?’
无符号整数 十进制 0或1 0～255 0～65535
0～ 4 294 967 295
十六进制
0～FF 0～FFFF 0～FFFFFFFF

S7-300PLC的基本结构及工作原理幻灯片


图1-2 PLC家族
四川机电职业技术学院 .电子电气工程系
23.06.2020
第一章 可编程控制器概述 6
SIMATIC S7-300/400PLC 原理及应用
3. 可编程控制器（PLC）的名称的由来
早期的可编程控制器只能进行逻辑控制，因此被称为可编程序 逻辑控制器(Programmable Logic Controller)，简称PLC。
当然，PLC也并非十全十美，其缺点是价格还比较高。一般 来说，价格比继电器控制系统高，比一般单板机系统也高。
四川机电职业技术学院 .电子电气工程系
23.06.2020
四川机电职业技术学院 .电子电气工程系
图1-3 SIMATIC S5 PLC
23.06.2020
第一章 可编程控制器概述 10
SIMATIC S7-300/400PLC 原理及应用
第四阶段：开放阶段（80年代中期至今） 通信系统开放，使各制造厂商的产品可以通信，通信协议开始标 准化，使用户得益。 PLC开始采用标准化软件系统，并完成了编程语言标准化工作。 代表产品有西门子公司的S7，AB公司的SLC500等（见图1-4） 。
第一章 可编程控制器概述 20
SIMATIC S7-300/400PLC 原理及应用
9. 对现场进行微观监视 操作人员能通过显示器上的编程软件可以观测到所控每一 个节点的运行情况，随时监视事故发生点。
图1-6 现场监控
四川机电职业技术学院 .电子电气工程系
23.06.2020
第一章 可编程控制器概述 21
plc在攀钢的广泛应用2509202016可编程控制器的发展趋势16可编程控制器的发展趋势第一章可编程控制器概述第一章可编程控制器概述14可编程控制器的编程语言14可编程控制器的编程语言15可编程控制器与其他工业控制装置的比较15可编程控制器与其他工业控制装置的比较12可编程控制器的特点性能指标及分类12可编程控制器的特点性能指标及分类13可编程控制器的基本结构及工作原理13可编程控制器的基本结构及工作原理前言前言11可编程控制器的发展过程及基本功能11可编程控制器的发展过程及基本功能25092020随着电气控制设备尤其是电子计算机的迅猛发展工业生产自动化控制技术也发生了深刻的变化
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
10
中国一汽教育培训中心
六、S7－300系统的组成部件
1、导轨（Rail） S7-300的模块机架（起物理支撑作用，无背板总线） 2、电源模块（PS） 将市电电压（AC120/230V）转换为DC24V，为CPU和 24V直流负载电路（信号模块、传感器、执行器等） 提供直流电源。输出电流有2A、5A、10A三种 ●正常：绿色LED灯亮 ●过载：绿色LED灯闪 ●短路：绿色LED灯暗（电压跌落，短路消失后自动 恢复）
问题一、PLC的选择原则
1、PLC功能 2、PLC工作可靠性 3、PLC参数 （1）CPU性能 （2）存储容量 （3）驱动能力 4、价格——性价比
ppt课件
3
中国一汽教育培训中心
问题二、S7-300概述
S7-300 是德国西门子公司生产的可编程序控制 器(PLC)系列产品之一。其模块化结构、易于实现 分布式的配置以及性价比高、电磁兼容性强、抗 震动冲击性能好，使其在广泛的工业控制领域中， 成为一种既经济又切合实际的解决方案。 一、特性 • 针对低性能要求的模块化中小控制系统 • 可配不同档次的CPU • 可选择不同类型的扩展模块 • 可以扩展多达32个模块
ppt课件
16
中国一汽教育培训中心
6、接口模块 (IM)
接口模块用于多机架配置时连接主机架（CR）和扩 展机架（ER）。S7－300通过分布式的主机架和3个 扩展机架，最多可以配置32个信号模块、功能模块 和通信处理器。 连接： IMS 360发送、IMR 361接收；对于双层组态，常用 硬连线的IM 365 接口模块 距离： 采用IM 365 、两层机架，电缆最大长度可达1米； 采用IM 360 / 361 、多层机架，机架之间电缆最 大长度10米
ppt课件
4
中国一汽教育培训中心
• 模块内集成背板总线 • 网络连接 - 多点接口 (MPI),
- PROFIBUS 或 - 工业以太网 • 通过编程器PG访问所有的模块 • 无插槽限制 • 借助于“HWConfig”工具可以进行组态和 设置参数
ppt课件
5
中国一汽教育培训中心
二、特点 • 循环周期短、处理速度高 • 指令集功能强大（包含350多条指令）， 可用于复杂功能 • 产品设计紧凑，可用于空间有限的场合 • 模块化结构，设计更加灵活 • 有不同性能档次的CPU模块可供选用 • 功能模块和I/O模块可选择 • 有可在露天恶劣条件下使用的模块类型
ppt课件
14
中国一汽教育培训中心
4、信号模块 (SM)
信号模块是数字量输入/输出模块和模拟量输入/
输出模块的总称，它们使不同的过程信号电压或
电流与PLC内部的信号相匹配。
• 数字量输入模块：SM321系列，24V DC，
120/230V AC
• 数字量输出模块：SM322系列，继电器型，晶
体管型，可控硅型
ppt课件
17
中国一汽教育培训中心
7、通讯处理器(CP)
扩展中央处理单元的通讯任务，提供以下的连网能力： -点到点连接 -PROFIBUS -工业以太网
8、附件
总线连接器和前连接器
ppt课件
18
中国一汽教育培训中心
七、S7－300的系统结构
S7－300采用紧凑的、无槽位限制的模块结构，电源模块 （PS）、CPU、信号模块（SM）、功能模块（FM）、接口模 块（IM）和通信处理器（CP）都安装在导轨上。导轨是一种 专用的金属机架，只需将模块钩在DIN标准的安装导轨上， 然后用螺栓锁紧就可以了。有多种不同长度规格的导轨供用 户选择。
●电压波动范围：5%
ppt课件
11
中国一汽教育培训中心
PS307电源模块
PS307是西门子公司为S7-300专配的24 V DC电源。 PS307系列模块除输出额定电流不同外(有2 A、5 A、 10 A三种)，其工作原理和各种参数都相同。
PS307可安装在S7-300的专用导轨上，除了给S7300 CPU供电外，也可给I/O模块提供负载电源。
ppt课件
6
中国一汽教育培训中心
三、编程工具
使用STEP7软件对S7-300进行编程。 STEP7包含了自动化项目从项目的启动、实施到 测试以及服务每一个阶段所需的全部功能。 STEP7中的编程语言 1、顺序功能图 2、梯形图 3、语句表 4、功能块图 5、结构文本
ppt课件
7
中国一汽教育培训中心
四、安装一个S7系统的步骤
ppt课件
8
中国一汽教育培训中心
五、S7-300的模块
PS (可选)
CPU
IM (可选)
SM: SM: SM: DI DO AI
SM: FM:
AO
- 计数 பைடு நூலகம் 定位
- 闭环控制
CP: - 点-到-点
- PROFIBUS - 工业以太网
ppt课件
9
中国一汽教育培训中心
S7－300PLC
ppt课件
12
中国一汽教育培训中心
工作指示灯
电压选择开关 24 V DC输 出 开 关
24 V DC 230 V
I
L＋ 24 V DC输 出 端 M
L＋ M
L1
L＋
N
M
L＋ M
防松装置
接地端
PS307 10 A模块端子接线图
ppt课件
13
中国一汽教育培训中心
3、CPU模块
各种CPU有不同的性能，例如有的CPU集成有数字量和模拟 量输入/输出点，有的CPU集成有PROFIBUS－DP等通信接口。 CPU前面板上有状态故障指示灯、模式开关、24V电源端子、 电池盒与存储器模块盒（有的CPU没有）。
中国一汽教育培训中心
西门子S7-300 PLC 应用与维修
培训类别 （高技能培训） ppt课件
培训教师：徐 彬 1
中国一汽教育培训中心
课题二、S7-300硬件组成
问题一、PLC的选用原则 问题二、S7-300概述 问题三、S7-300的CPU模块 问题四、S7-300安装
ppt课件
2
中国一汽教育培训中心
• 模拟量输入模块：SM331系列，电压，电流，
电阻，热电偶
• 模拟量输出模块：SM332系列，电压，电流
功能
使不同级的过程信号电平和S7-300的内部信号电
平相匹配
ppt课件
15
中国一汽教育培训中心
5、功能模块 (FM)
功能模块主要用于对时间要求苛刻、存储器容量要 求较大的过程信号处理任务。 -计数：计数器模块 -定位：快速/慢速进给驱动位置控制模块、电子凸 轮控制器模块、步进电动机定位模块、伺服电动机 定位模块等 -闭环控制：闭环控制模块 -工业标识系统：接口模块、称重模块、位置输入 模块、超声波位置解码器等。
