综采综掘设备安全技术管理培训教材二0一二年六月目录第一章同煤综采发展历程————————————4 第二章采煤机—————————————————21 第一节同煤集团综采装备概况——————————21第二节采煤机司机及检修工应知应会———————24 第三节集团公司综采有关规定——————————38 第四节采煤机故障判断及处理方法————————44 第三章掘进机—————————————————59 第一节掘进机司机及检修工应知应会———————59 第二节集团公司综掘有关规定——————————61 第三节掘进机故障判断及处理方法————————63 第四章液压支架、乳化液泵站、皮带机——————73 第一节支架工应知应会—————————————73 第二节泵站工应知应会—————————————76 第三节皮带检修工应知应会———————————78 第四节液压支架故障判断及处理方法———————79 第五章综采设备选型及三机配套—————————87 第一节综采工作面总体配套设计目的内容—————87 第二节综采工作面设计和设备选型————————87 第三节综采设备选型内容和选型原则———————100第四节设备选型和设备参数的确定————————101 第五节综采工作面设备配套和布置————————120 第六章设备故障案例分析————————————129 案例一MG250/556-GWD型采煤机油缸故障————129 案例二：MG2×125/560-WD采煤机调高系统故障处理-132 案例三：MG750/1915-GWD型交流电牵引采煤机牵引行走部事故———————————————————134案例四：综采工作面压架事故分析及治理措施————137 案例五：综采队顺槽皮带输送机涨紧绞车断钢丝绳事故139 案例六：转载机链轮轴组件事故——————————141 第七章新装备、新产品、新工艺介绍———————143一、六米厚煤层大采高成套装备的研发与应用————143二、国产特厚煤层大采高综放开采成套技术与装备—————144三、ZQL2×6000/23/45型巷道超前支护液压支架的应用—145四、有关国内无人综采工作面组建及相关情况的说明-----146五、软化水装置的应用——————————————153六、机载临时支护及掘锚一体机——————————155七、螺旋钻式采煤机———————————————160八、转弯皮带——————————————————162九、湿式与干式除尘技术—————————————164十、煤机装备制造公司的发展———————————167 第八章综采、综掘相关管理规定—————————168一、综采综掘主要设备性能测评——————————168二、同煤集团综采工作面搬家规范管理办法—————177第一章同煤集团综采发展历程一、综采装备的发展过程：40年前的1970年11月28日,我国第一套工作面综采设备在大同煤峪口矿8710工作面开始工业性试验,正式拉开了我国采煤史上一场影响深远的革命性变革的帷幕。

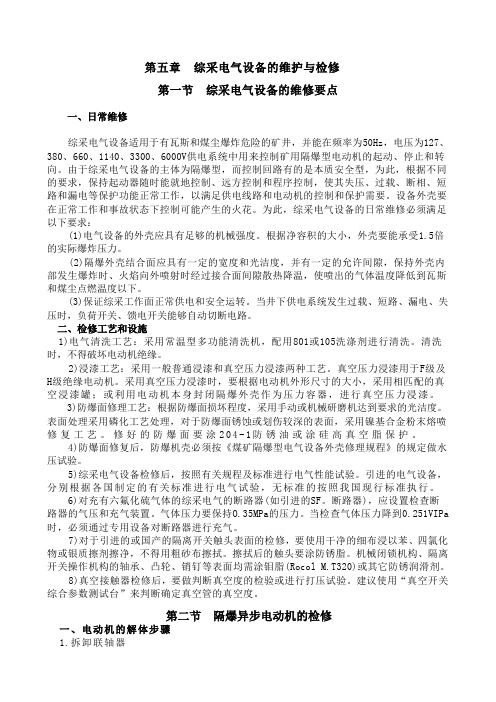

第五章综采电气设备的维护与检修第一节综采电气设备的维修要点一、日常维修综采电气设备适用于有瓦斯和煤尘爆炸危险的矿井，并能在频率为50Hz，电压为127、380、660、1140、3300、6000V供电系统中用来控制矿用隔爆型电动机的起动、停止和转向。

由于综采电气设备的主体为隔爆型，而控制回路有的是本质安全型，为此，根据不同的要求，保持起动器随时能就地控制、远方控制和程序控制，使其失压、过载、断相、短路和漏电等保护功能正常工作，以满足供电线路和电动机的控制和保护需要。

设备外壳要在正常工作和事故状态下控制可能产生的火花。

为此，综采电气设备的日常维修必须满足以下要求：(1)电气设备的外壳应具有足够的机械强度。

根据净容积的大小，外壳要能承受1.5倍的实际爆炸压力。

(2)隔爆外壳结合面应具有一定的宽度和光洁度，并有一定的允许间隙，保持外壳内部发生爆炸时、火焰向外喷射时经过接合面间隙散热降温，使喷出的气体温度降低到瓦斯和煤尘点燃温度以下。

(3)保证综采工作面正常供电和安全运转。

当井下供电系统发生过载、短路、漏电、失压时，负荷开关、馈电开关能够自动切断电路。

二、检修工艺和设施1)电气清洗工艺：采用常温型多功能清洗机，配用801或105洗涤剂进行清洗。

清洗时，不得破坏电动机绝缘。

2)浸漆工艺：采用一般普通浸漆和真空压力浸漆两种工艺。

真空压力浸漆用于F级及H级绝缘电动机。

采用真空压力浸漆时，要根据电动机外形尺寸的大小，采用相匹配的真空浸漆罐；或利用电动机本身封闭隔爆外壳作为压力容器，进行真空压力浸漆。

3)防爆面修理工艺：根据防爆面损坏程度，采用手动或机械研磨机达到要求的光洁度。

表面处理采用磷化工艺处理，对于防爆面锈蚀或划伤较深的表面，采用镍基合金粉末熔喷修复工艺。

修好的防爆面要涂204-1防锈油或涂硅高真空脂保护。

4)防爆面修复后，防爆机壳必须按《煤矿隔爆型电气设备外壳修理规程》的规定做水压试验。

5)综采电气设备检修后，按照有关规程及标准进行电气性能试验。

目录第一部分煤机1第一章 JOY综采煤机1第一节常见故障处理及更换工艺1一、更换采煤机油泵及油泵电机1二、更换采煤机调高油缸4三、更换采煤机摇臂、滚筒6四、更换采煤机摇臂A、B齿轮9五、更换采煤机截割部行星头滑动密封11六、更换采煤机截割电机14七、更换采煤机链轮、惰轮、驱动轮15八、更换采煤机破碎机19九、更换采煤机牵引块21十、更换采煤机牵引电机23十一、更换采煤机接触器25十二、采煤机变频器的更换27第二节电气故障30一、7LS6采煤机单侧遥控器数据接收故障30二、7LS6采煤机不牵引或牵引偷停31三、7LS6采煤机摇臂不升降或动作缓慢故障32四、7LS6采煤机泵、牵引漏电闭锁故障34五、7LS6采煤机电流传感器故障35六、7LS6采煤机截割、破碎机电机回路漏电故障36七、ESR急停继电器不吸合故障37第二章艾柯夫煤机38第一节常见故障及处理方法38第二节SL-500型采煤机几起典型故障的判断与处理40一、MICOS系统采煤机牵引RS-485传输错误故障40二、MICOS系统采煤机接地漏电故障40三、MICOS系统采煤机右截割电机接地故障41四、MICOS系统采煤机牵引电机编码器故障41五、IPC系统采煤机不牵引故障41六、MICOS系统采煤机牵引电机接地故障42七、调高油缸连接杆故障42八、升降油缸活塞杆断的故障43九、液压泵故障43十、左摇臂减速箱二轴故障43十一、调高油缸电磁阀模块故障43十二、更换摇臂优化工艺44第二部分三机48第一章刮板运输机48一、处理运输机断链48二、更换运输机链轮50三、更换运输机机尾耐磨板52第二章转载机53一、更换转载机电机、液力耦合器53二、更换转载机驱动部56三、更换转载机机尾链轮57四、更换转载机机尾链轮优化工艺60五、更换转载机铰接座61第三章破碎机64一、升降破碎机64第三部分液压系统65一、液压支架立柱更换65二、更换推移油缸67三、更换平衡油缸68四、更换推移杆70五、更换泵头72六、更换泵站电机73第四部分电气部分75一、雷波泵站DD控制电机不能启动故障75二、天津贝克PROMOS通讯控制故障76三、天津华宁通讯控制故障77四、CHP开关显示屏花屏或死机故障79五、北京朗威达变压器综合保护故障81六、PM4数据传输故障82七、移动变电站更换84八、 TTT故障86九、 PM4故障90第五部分其它部分92一、千万T综采队机电设备经管经验浅谈92二、千万T刮板运输机“零“断链浅谈96三、科技创新98四、经验集锦103第一部分煤机第一章JOY综采煤机第一节常见故障处理及更换工艺一、更换采煤机油泵及油泵电机（更换油泵需1.5小时，更换泵电机需4小时）1、故障原因分析：A)采煤机油泵齿轮腔内部泄漏，无法提供正常压力。

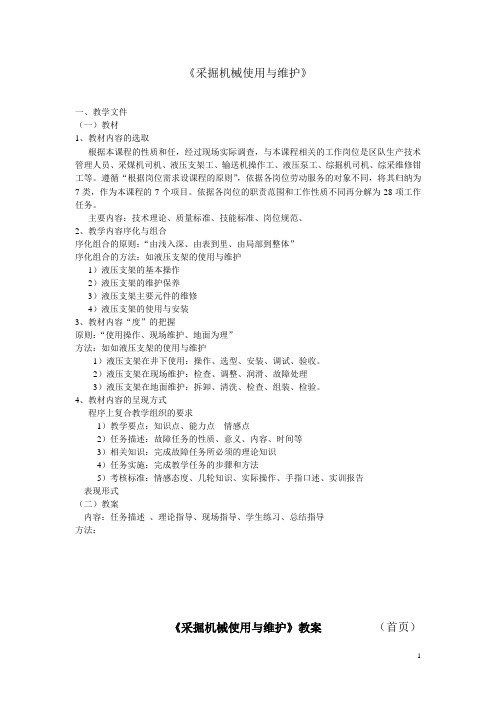

《采掘机械使用与维护》一、教学文件（一）教材1、教材内容的选取根据本课程的性质和任，经过现场实际调查，与本课程相关的工作岗位是区队生产技术管理人员、采煤机司机、液压支架工、输送机操作工、液压泵工、综掘机司机、综采维修钳工等。

遵循“根据岗位需求设课程的原则”，依据各岗位劳动服务的对象不同，将其归纳为7类，作为本课程的7个项目。

依据各岗位的职责范围和工作性质不同再分解为28项工作任务。

主要内容：技术理论、质量标准、技能标准、岗位规范、2、教学内容序化与组合序化组合的原则：“由浅入深、由表到里、由局部到整体”序化组合的方法：如液压支架的使用与维护1）液压支架的基本操作2）液压支架的维护保养3）液压支架主要元件的维修4）液压支架的使用与安装3、教材内容“度”的把握原则：“使用操作、现场维护、地面为理”方法：如如液压支架的使用与维护1）液压支架在井下使用：操作、选型、安装、调试、验收。

2）液压支架在现场维护：检查、调整、润滑、故障处理3）液压支架在地面维护：拆卸、清洗、检查、组装、检验。

4、教材内容的呈现方式程序上复合教学组织的要求1）教学要点：知识点、能力点情感点2）任务描述：故障任务的性质、意义、内容、时间等3）相关知识：完成故障任务所必须的理论知识4）任务实施：完成教学任务的步骤和方法5）考核标准：情感态度、几轮知识、实际操作、手指口述、实训报告表现形式（二）教案内容：任务描述、理论指导、现场指导、学生练习、总结指导方法：《采掘机械使用与维护》教案（首页）二、教学辅助资料（一）实训指导书（二）课程考核标准（三）学生成绩的考核1、理论知识考核试题（采用闭卷笔试）2、实际操作考核试题以考核标准为依据，以题库为内容，采用学生小组考核占40%，教师抽签考核占60%液压支架基本操作考核题3、手指口述考核试题以考核标准为依据，以题库为内容，采用学生小组考核占40%，教师抽签考核占60%液压支架手指口述考核题三、课堂教学组织项目教学五步法（前已有述）2008-8-3《采掘机械使用与维护》课业的准备与实施（查丁杰）2008年8月3日。

综采设备维修知识教案授课教师：杨玉生综采机电设备检修维护第一部分：煤矿井下机电管理概述一、机电管理的地位1、机械电气设备和设施是煤矿生产的基础。

据统计全国煤矿固定资产中有55%—65%为机电设备和设施。

机电系统所花费的资金，一般占生产成本的40%以上，甚至更高。

2、煤矿系统的生产人员中约1/6为机电人员，即6个人中就有1个人是为煤矿机电系统服务的随着煤矿机械化程度的提高，机电人员所占的比例将会逐步增加。

3、据煤矿事故的不完全统计，在瓦斯及煤尘爆炸事故中，有62%是由电气设备引起的。

以上数据表明：加强机电管理意义重大，但在机电装备的资金保障上、机电专业技术人员的配置上必须加强。

二、机电管理的基本任务机电管理的基本任务是正确贯彻执行党和国家的方针政策，通过一系列技术、组织、经济措施，逐步做到对煤炭企业主要生产设备的选型、购置、安装、使用、维修、改造、更新直至报废的全过程进行综合管理。

实行“选型设计与使用相结合”，“修理、改造和更新相结合”，以及“以预防为主，维护保养与计划检修并重”的原则，努力做到合理选购，正确使用，精心维护，科学检修，安全经济运行，以实现设备周期费用最低、设备综合效能最高的目标。

三、煤矿井下机电设备管理1、安全的原则：随着煤矿机械化程度的提高，机电设备在煤矿生产中的主导地位就日益增强，机电设备个部分、各系统之间的联系也更加密切。

因此，设备的局部出现问题往往会导致整个机电设备损坏，甚至会是整个生产线停产。

井下的事故，许多是由于机电设备管理不善、电气设备失爆、保护装置失灵、电缆短路、机械设备摩擦过热等不良情况引起的。

由此可见，要保证煤矿安全，首先机电设备本身必须安全，而机电设备的安全与管理有着十分密切的关系。

2、区队机电管理（1）合理选用设备：根据设备的性能恰当地安排负荷，尽量做到使设备尽其所能，决不能“大马拉小车”，更不能超负荷运转。

（2）配备熟悉的操作人员，操作者必须做到“三知、四会”，按操作规程进行操作。

综采工作面常用设备培训课件(7)一、教学内容本节课我们将继续深入综采工作面的学习，通过了解和掌握综采工作面常用的设备，使学生能够更好地了解煤矿生产的基本情况。

本节课我们将学习综采工作面常用的输送机、破碎机和乳化泵等设备。

二、教学目标1. 学生能够熟练掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

2. 学生能够理解这些设备在煤矿生产中的重要性。

3. 学生能够通过实践活动，提高实际操作能力。

三、教学难点与重点重点：掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

难点：理解这些设备在煤矿生产中的重要性。

四、教具与学具准备教具：电脑、投影仪、教学课件。

学具：笔记本、课本、学习资料。

五、教学过程1. 实践情景引入：通过播放一段综采工作面的实际操作视频，使学生对综采工作面有一定的了解。

2. 教材内容讲解：讲解输送机、破碎机和乳化泵等设备的工作原理和操作方法。

3. 例题讲解：通过具体的例题，使学生更好地理解和掌握设备的使用方法。

4. 随堂练习：学生分组进行实践操作，巩固所学知识。

5. 板书设计：板书重点内容，方便学生复习。

6. 作业布置：布置相关的作业题目，巩固所学知识。

六、作业设计1. 简述输送机的工作原理。

2. 简述破碎机的工作原理。

3. 简述乳化泵的工作原理。

答案：1. 输送机的工作原理是通过电动机驱动，使输送带运转，将物料从一处运输到另一处。

2. 破碎机的工作原理是通过转子的高速旋转，将进入破碎腔的物料击碎。

3. 乳化泵的工作原理是通过高压泵将水和乳化液混合，形成乳化液，然后通过管道输送到需要的地方。

七、课后反思及拓展延伸通过本节课的学习，学生应该对综采工作面常用的设备有了更深入的了解。

在课后，学生应该通过复习课本内容，巩固所学知识。

同时，教师也应该通过作业的批改，了解学生对知识的掌握情况，为下一节课的教学做好准备。

对于拓展延伸，教师可以引导学生通过查阅相关资料，了解综采工作面设备的发展趋势，以及新技术、新设备在煤矿生产中的应用。

综采机电设备教案授课教师：杨玉生授课名称综采机电设备课时 4授课教师杨玉生职务/职称授课对象综采机掘一线岗位各工种职工基本教材和主要参考资料《矿山供电》等煤矿电气设备教材教学目的和要求了解以及掌握煤矿电器设备和煤矿机械设备教学重点和难点1、煤矿电气设备的应用。

2、煤矿机械设备的推广应用。

综采机电设备知识讲义一、煤矿生产的环境煤矿生产主要是地下开采,矿井的一些主要用电设备,如煤矿副井的提升机、向井下供风的主通风机、井下的主排水泵等,它们不但用电量大,而且不允许中断供电。

因为一旦中断供电,不仅会造成减产,还可能引起人身伤亡和设备损坏的重大事故,严重时可能会毁坏整个矿井。

煤矿井下生产场地狭小,而且又有顶板压力的作用,常有冒顶、片帮等现象发生,容易砸坏设备;有淋水、滴水现象,空气潮湿,使电气设备受潮,侵蚀电气设备的金属部件和绝缘材料。

随着采掘工作面的向前推进,电网和电气设备也需经常移动,使电缆和电气设备容易受到机械损伤。

煤矿井下空气中有瓦斯、煤尘等可燃、易爆性混合物。

当遇到地质条件的变化(如煤岩)层硬度不均匀、有夹矸等,采掘机械经常有冲击负荷,所以负荷变化大,易引起设备过载。

二、煤矿企业对供电有如下要求。

由于煤矿生产环境的特殊性,对供电有如下要求。

（一）、供电可靠(二)、供电安全（三)、供电质量(四)、供电经济三、电力负荷的分类电力负荷是决定电力系统规划、设计、运行以及发电、送电、变电布局的主要依据。

根据对供电可靠性要求的不同, 矿山电力负荷可分成以下三类。

(一) 一类负荷(一级负荷)凡因突然中断供电可能造成人身伤亡或重大设备损坏,给国民经济造成重大损失的或在政治上产生不良影响的负荷,均属一类负荷。

例如,煤矿主通风机、主副井提升机、主水泵、井上及井下中央变电所、矿区医院的手术室等用户。

对这类负荷应有两个独立电源供电,对有特殊要求的一类负荷,两个独立电源应来自不同地点,以保证供电的绝对可靠。

(二) 二类负荷(二级负荷)凡因突然停电造成大量减产和较大经济损失的负荷,为二类负荷。

综采工作面设备检修措施（定稿）第一篇：综采工作面设备检修措施（定稿）综采工作面设备检修工作安全技术措施第一部分设备检修一般规定1、工作面所有岗位操作人员必须经过培训，取得作业资格证后方可上岗。

2、各工种必须熟悉设备的结构、性能、工作原理、技术特征、传动系统、液压系统等，会熟练操作，会一般维护保养和故障处理。

3、所有作业人员作业前必须进行危险源辨识，熟知本岗位存在的危险源。

4、严格执行现场交接班制度，交班时本班出现的问题还没有处理完时要向接班人员交待清楚。

5、在作业过程中，所有人员必须听从指挥（违章指挥除外），集中精力，严守岗位，作好自保、互保和联保工作，确保整个作业过程的安全。

6、严格执行设备点检制度和设备润滑制度，按照完好的标准维护和保养设备。

7、检修工操作时应不少于2人；两个或以上工种联合作业时，必须指定专人统一指挥。

8、设备检修前，检修人员必须对作业地点安全情况进行全面检查，坚持“敲帮问顶”，确认无危险后，方可进行作业。

9、设备检修前，要将检修所需的备件、工器具等准备齐全，需要专用工具拆装的部件，必须使用专用工具，并确保工器具安全可靠。

10、设备检修前，检修人员必须确保检修设备及可能威胁到检修工作安全的其他相关设备要停电、停液，并闭锁，并有专人看护闭锁或电源，严格执行“谁闭锁谁解锁”制度。

11、对大型设备进行维修时，首先应对该设备的电气设备进行停电、验电、挂接地线、悬挂警示牌和设臵护栏。

12、设备检修前，检修负责人要向检修人员说明检修内容、人员分工和安全注意事项。

13、设备检修前，检修人员应保证作业地点环境清洁，无影响检修工作的粉尘和杂物，必要时要对检修范围洒水灭尘。

14、设备检修时，需要拖、拉、抬、撬设备重物时，要由专人统一指挥，作业人员要站位合理，使用工器具得当，人员要相互照应且躲开受力方向，以防发生意外。

15、设备检修前，必须切断或闭锁检修设备的供电、供液等，并悬挂“有人作业”警示牌。
