汽车电器设备构造与维
修理论教案
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
湖南工贸技师学院

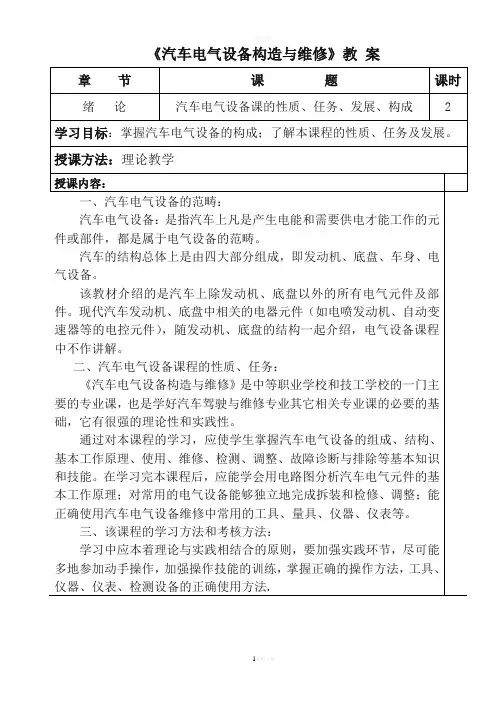

课时授课计划表
教学过程：
一、导引
汽车电器设备构造与维修课是一门介绍汽车电器设备构造、解释汽车电器设备作用原理、分析汽车电器设备工作特性、传授汽车电气设备的使用和维修技能的专业课
汽车电器设备构造与维修课在汽车维修中的重要性：汽车电气设备是汽车的重要组成部分，随着电子技术在汽车工业中的不断应用而变得越来越广泛，特别是近年来的微型计算机在汽车上的应用，（1）使得汽车工业朝着一个电子化的方向发展；
（2）使得原有的传统控制发生了很大的变化；
（3）使得汽车能源、安全、污染等问题得到不断解决；
（4）使得汽车售后服务朝着一个多元化的方向发展。
汽车电器设备构造与维修课的主要任务：使学生具有高素质劳动者和中初级专门人才所必需的汽车电器设备维修的基本技能；
汽车电器设备构造与维修课的主要学习目标：通过理论教学和实践技能训练，使学生系统的掌握汽车电器设备构造的基本工作原理、使用与维修，检测与调试、故障诊断与排除等基本知识的基本技能。
汽车电器设备构造与维修课的主要学习方法：
抓住结构（构造）——功能（作用）——工作原理与特性——使用与维护——故障诊断与排除这一条主线。
二、汽车电器设备的特点
（1）数量多，控制单元多；
（2）各个系统之间联系紧密；
（3）集成度高，维修需要专门的诊断仪器。
三、汽车电器设备的共性
1、两个电源：发电机为运行电源，主要在汽车运行时为各用电设备提供电能和给蓄电和充电，蓄电池为启动电源主要供起动机用电。
2、低压直流：汽车电压的标称电压有三种：6V\12V\24V，相配套的发电机调节器的额定电压有7V\14V\28V.汽油机汽车和轻型柴油机采用的电压是12V，其他才有机车和工程车辆采用的是24V，
问题一、为什么汽车电源系统要采用低压直流
3、并联单线：
问题一、为什么在汽车上要采用并联单线
答案：因为汽车上的电气设备比较多，（1）采用并联电路可以保证各个用电设备相互独立的控制，（2）采用并联单线使得汽车上的线路布局清晰、安装方便，节约导线，维修简便；（3）采用单线连接方式可以把汽车的车架、发动机等金属壳体沟通并且作为汽车电气设备的公共连接端子。
注意：安装在钣金件上、挂车上或非金属零件上的电器设备则一般采用双线制。
4、负极搭铁：因为汽车电器设备采用的是单线制，所以必须有一个统一的电源负极作为搭铁端，目的是为了方便汽车电器设备的生产，使用和维修，而且统一了标准提高了零件的互换性、减少了导线端子在车架上、车身处的化学腐蚀。
四、汽车电气设备按其功能可以分为以下几类：
1、电源系统：又称：充电系，
组成：蓄电池、发电机、调节器及充电指示装置组成；
作用：向全车用电设备提供低压直流电能
2、启动系：组成：起动机、启动控制装置等组成；
作用：启动发动机
3、点火系统：组成：点火线圈、火花塞等组成
作用：在汽缸中适时可靠的产生电火花，以便点燃汽缸中的可燃混合气。
4、照明系统：组成：车内外各种照明灯及其控制装置
作用：在转向，倒车或者夜间行车等等的时候照明
5、信号系统：组成：声响信号和灯光信号
作用：告示行人、车辆引起注意、指示行驶趋向，指
示操纵件状态，报警运行性机械故障，以便提
高行车和停车的安全性、可靠性。
6、仪表系统：组成：常见的有电流表、电压表、机油压力表、水温
表、燃油压力表气压表、车速表、发动机转速
表
作用：显示汽车运行参数及相关信息
7、辅助电气设备：组成：常见的有空调器、音响设备、风窗刮水设
备、电动车窗、电动座椅等
作用：为驾驶员和乘员提供良好的工作条件和舒适的工作环境而设置。
8、微电子控制系统：组成：主要有驱动系统、安全系统、通信系统和舒适系统
作用：为提高汽车的动力性、经济性、改善安全性、减少环境污染。
五、作业：
1、现代汽车电气设备按照功能可以分为那几个系统
2、汽车电器设备有那些共同的特点
