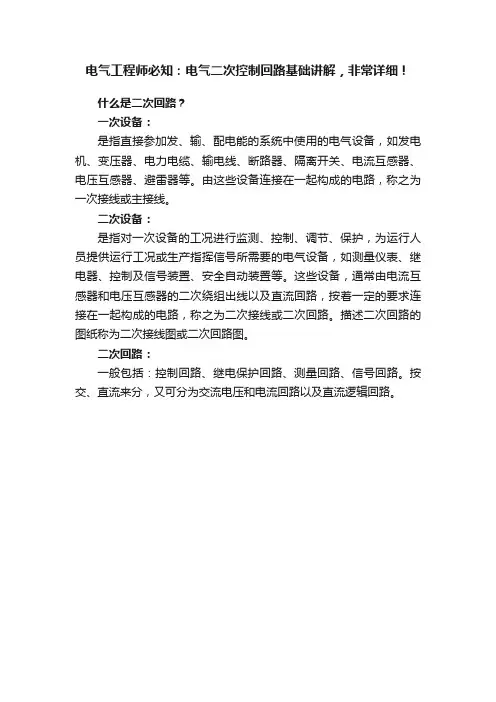

电气工程师必知：电气二次控制回路基础讲解，非常详细！
什么是二次回路？
一次设备：
是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

由这些设备连接在一起构成的电路，称之为一次接线或主接线。

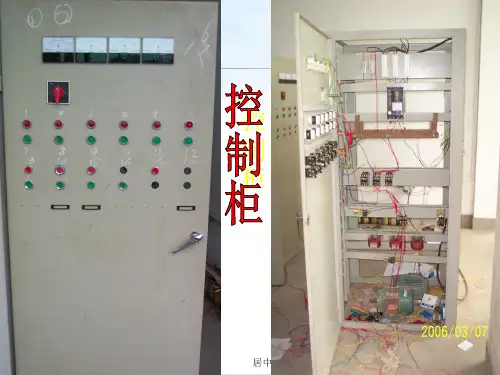

二次设备：
是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号装置、安全自动装置等。

这些设备，通常由电流互感器和电压互感器的二次绕组出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。

描述二次回路的图纸称为二次接线图或二次回路图。

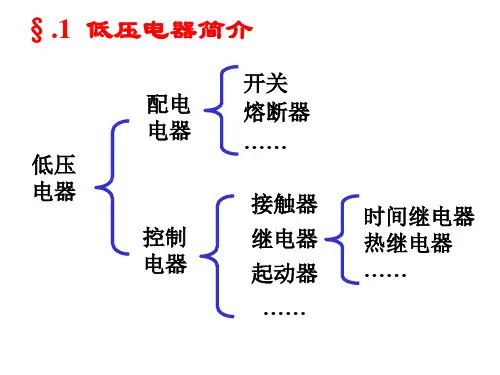

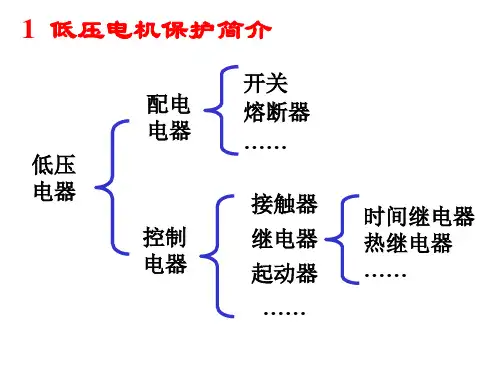

二次回路：
一般包括：控制回路、继电保护回路、测量回路、信号回路。

按交、直流来分，又可分为交流电压和电流回路以及直流逻辑回路。

来源：网络。

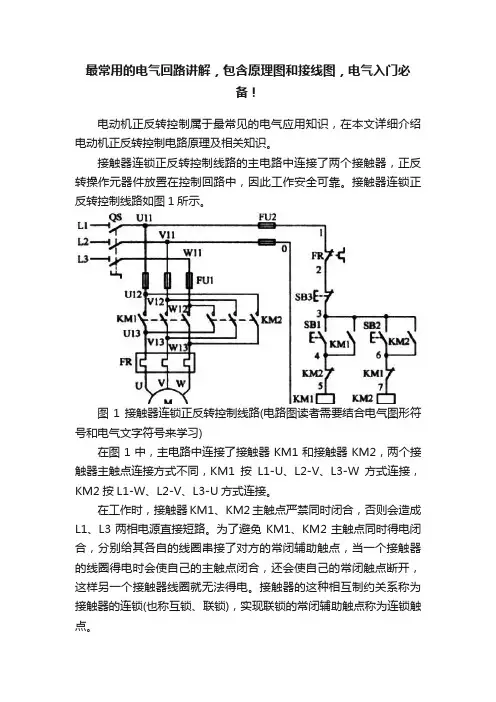

最常用的电气回路讲解，包含原理图和接线图，电气入门必备！电动机正反转控制属于最常见的电气应用知识，在本文详细介绍电动机正反转控制电路原理及相关知识。

接触器连锁正反转控制线路的主电路中连接了两个接触器，正反转操作元器件放置在控制回路中，因此工作安全可靠。

接触器连锁正反转控制线路如图1所示。

图1 接触器连锁正反转控制线路(电路图读者需要结合电气图形符号和电气文字符号来学习)在图1中，主电路中连接了接触器KM1和接触器KM2，两个接触器主触点连接方式不同，KM1按L1-U、L2-V、L3-W方式连接，KM2按L1-W、L2-V、L3-U方式连接。

在工作时，接触器KM1、KM2主触点严禁同时闭合，否则会造成L1、L3两相电源直接短路。

为了避免KM1、KM2主触点同时得电闭合，分别给其各自的线圈串接了对方的常闭辅助触点，当一个接触器的线圈得电时会使自己的主触点闭合，还会使自己的常闭触点断开，这样另一个接触器线圈就无法得电。

接触器的这种相互制约关系称为接触器的连锁(也称互锁、联锁)，实现联锁的常闭辅助触点称为连锁触点。

电动机正反转控制线路工作原理分析如下：1、闭合电源开关QS2、正转过程①正转联锁控制按下正转按钮速SB1→KM1线圈得电→KM1主触点闭合、KM1常开辅助触点闭合、KM1常闭辅助触点断开→KM1主触点闭合将L1、L2、L3三相电源分别供给电动机U、V、W端，电动机正转；KM1常开辅助触点闭合使得SB1松开后KM1线圈继续得电（接触器自锁）；KM1常闭辅助触点断开切断KM2线圈的供电，使KM2主触点无法闭合，实现KM1、KM2之间的连锁。

②停止控制按下停转按钮SB3→KM1线圈失电→KM1主触点断开、KM1常开辅助触点断开、KM1常闭辅助触点闭合→KM1主触点断开使电动机断电而停转。

3、反转过程①反转连锁控制按下反转按钮SB2→KM2线圈得电→KM2主触点闭合、KM2常开辅助触点闭合、KM2常闭辅助触点断开→KM2主触点闭合将L1、L2、L3三相电源分别供给电动机W、V、U端，电动机反转；KM2常开辅助触点闭合SB2松开后KM2线圈继续得电；KM2常闭辅助触点断开切断KM1线圈的供电，使KM1主触点无法闭合，实现KM1、KEM2之间的连锁。
