电气二次回路图

电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。

其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。

例如，开关柜的V S1断路器分合闸控制回路。

控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。

强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。

信号回路由信号发送机构、传送机构和信号继电器等构成。

其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。

例如，开关柜信号灯指示回路。

信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。

测量回路由各种测量仪表及其相关回路组成。

作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。

分析电能质量、计算经济指标、了解系统潮流等主要依据。

调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。

操作电源系统由电源设备和供电网络组成。

直流、交流电源系统。

其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。

■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。

不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

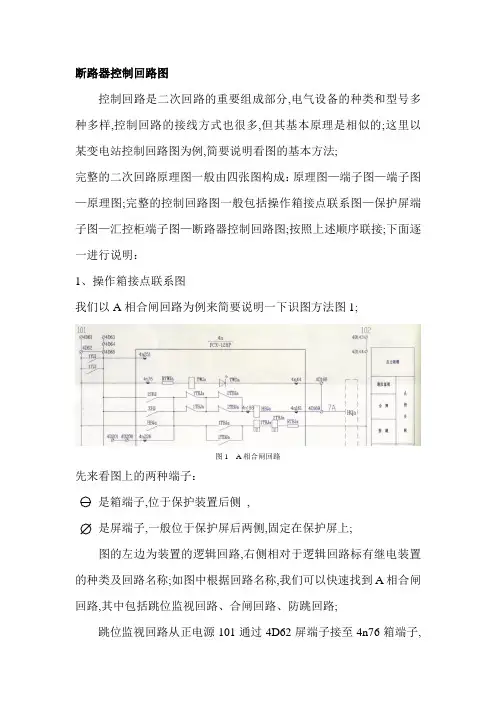

断路器控制回路图控制回路是二次回路的重要组成部分,电气设备的种类和型号多种多样,控制回路的接线方式也很多,但其基本原理是相似的;这里以某变电站控制回路图为例,简要说明看图的基本方法;完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图;完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图;按照上述顺序联接;下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法图1;图1 A相合闸回路先来看图上的两种端子：是箱端子,位于保护装置后侧,是屏端子,一般位于保护屏后两侧,固定在保护屏上;图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置的种类及回路名称;如图中根据回路名称,我们可以快速找到A相合闸回路,其中包括跳位监视回路、合闸回路、防跳回路;跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子,通过跳闸位置继电器TWJa接至4n44,并引至屏端子4D168,从屏端子通过电缆连接至断路器操作机构箱;图中的7A为回路编号功能相同的回路在不同型号的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37;合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa;SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路;图中1TBJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使1TBJa可靠的启动;一个是防跳回路中的电压保持线圈,其主要作用是在继电器动作后能可靠地自保持;直到SHJ或ZHJ返回,1TBJa的电压线圈失电为止,1TBJa继电器复归;使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性;2、保护屏端子图端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸图2;图2 保护屏端子图端子排上的4D等为端子排编号.以端子排4D为例,其中间编号1、2、3…167、168、169…为端子排的顺序号;端子排4D左侧的标号,是到屏内各设备的编号,如4D169左侧的4n161,表示到屏上装的设备标号为4n的装置的第161号接线柱图3;图3同样,屏上设备4n的第161号编号接线柱也应标有到端子排的标号,即4D169图4;图4端子排4D右侧标明了引出电缆的去向;如4D168接的是回路7A,用编号为120A的电缆与B、C相合闸回路7B、7C一同引出至本线路机构箱图5;图53、汇控柜端子图图6 汇控柜端子图在汇控柜端子图上图6,我们找到“至本线路光纤电流差动保护柜”的电缆,电缆编号为120A,和保护屏端子图后的电缆编号一致;顺着电缆找到端子排接线柱I2-1,I2-2,I2-3,也分别标明合闸回路编号7A,7B,7C,我们仍然以A相为例,I2-1引至10A02;4、断路器控制回路图7 断路器控制回路断路器控制回路中绘制的是控制回路图中汇控柜及机构箱内的部分图7;我们先把图中的各部件简要作一下说明;图中的43R1为就地/远方把手图8,选择操作方式是远方还是就地;SRCA为合闸线圈的辅助电阻,其作用是分流,防止合闸线圈因电流过大而烧毁;CB1A 为断路器的辅助触点图9;CCA为合闸线圈图10;63Q3X1,63Q3X2为油压力接点,63G1X1为SF6压力接点,保证油压和SF6压力在正常范围内才能接通回路;图8 就地/远方把手图9 断路器的辅助触点图10 跳合闸线圈图11 油压力接点根据图7中上部的回路名称合闸回路7A,找到10A02,接至断路器远控/近控把手43R1;图7中的CB1-1A,CYA接点为汇控柜内的远方防跳回路,但因为我们一般情况下都是使用操作箱内的防跳回路,此远方防跳回路并没有接入;当操作把手打至远动位置时,标有“远”的接点闭合,“就”接点打开,合闸命令从10A02接点前的操作箱传过来;当操作把手打至“就地”位置时,标有“就”的接点闭合,“远”的接点打开,合闸命令电源取自101PS21经43R1的就地接点接至合闸按钮;按下合闸按钮,图中“合”接点闭合,接通合闸回路;刀闸控制回路：图12 刀闸控制回路电动刀闸的分合依靠电机的正转或反转;如果刀闸操作回路中的操作电源是直流,电机的正转、反转通过正负极的正接和反接实现,如果操作电源是交流,电机的正转、反转通过A/B/C三相的相序排列不同来实现,但其接通的基本原理都是相同的;图12中的电机M为交直流两用电机,在本处使用直流电源;我们来看看电机操作电源的正负极是如何导通带动电机旋转的此处的正转/反转是相对而言,并无统一标准;电机M正转时,其D2端接正极,D1端接负极;电源正极B3通过KE1的长开接点33/34接至电机M的D2端,再从M的D1端引出,依次通过KE1的长开接点23/24,KA1的长闭接点71/72导通至负极N;可以看出来,电机正转的条件是合闸辅助继电器KE1线圈励磁,分闸辅助继电器KA1线圈失磁;电机反转时,电机D1端应接通正极,D2端应接通负极,这时候电源正极B3通过KA1的长开接点33/34接至电机M的D1端,再从D2端引出,依次通过KE1的长闭接点71/72,KA1的长开接点23/24导通至负极N;电机反转的条件是分闸辅助继电器KA1线圈励磁,合闸辅助继电器KE1线圈失磁;线圈KE1,KA1的导通和失电在刀闸的控制回路中实现;以合闸操作为例,合闸操作时,KE1线圈需励磁,即合闸回路需导通;KA1的51/52接点因线圈KA1处于失磁状态闭合,刀闸行程开关SF1在刀闸分位时闭合,当满足刀闸操作的逻辑条件时,逻辑接点K15闭合;遥控或现场操作由远控/近控转换开关SA1实现,当通过K1接点给出合闸脉冲时,线圈KE1励磁,KE1的自保持接点43/44闭合,保证KE1处于励磁状态,直到刀闸合到位之后行程开关SF1的常闭接点断开,切断合闸回路;刀闸的分闸回路可参照合闸回路分析;合闸线圈KE1和分闸线圈KA1通过KE1的51/52接点和KA1的51/52接点互相闭锁,防止两线圈同时励磁;断路器失灵保护失灵保护的启动失灵保护一般由线路保护中的失灵辅助装置提供失灵启动接点;图13 失灵启动回路从图13中可以看出线路的失灵启动接点闭合的条件：1、有故障电流存在,即SLA,SLB,SLC,或SL2-2长开接点闭合；2、A/B/C相启动失灵压板1LP9,1LP10,1LP11和三相启动失灵压板8LP3投入；3、断路器的跳闸出口接点TJA ,TJB,TJC或三跳出口接点TJQ/TJR闭合;以上三条件满足,启动该断路器所连母线的失灵出口逻辑;以PB-2B母差保护为例,母差失灵出口回路如图14所示：从开关保护装置接入的失灵启动接点通过刀闸位置判断,第一延时跳开母联开关,第二延时经母差的复压闭锁开入接点跳相应母线上的所有设备;图14 母差失灵出口回路液压机构储能回路图15 液压机构储能回路当液压机构的压力降低时,靠油泵压力打压储能;如图15所示,油泵运转的条件为KM1,KM2线圈的长开接点闭合;那么我们来看一下KM1,KM2线圈的励磁条件;在油泵的启动和停止回路中,包括压力继电器PSY 的常闭接点1/2,常开接点7/8,及时间继电器KT 的常闭接点55/56;当压力不高于28时,PSY1/2的常闭接点闭合,保证油泵油压保持在安全范围;当压力值降低至25时,PSY7/8的长开接点闭合,油泵开始打压,当压力值达到26时,PSY7/8的长开接点打开,油泵停止打压;当压力接点都导通时,KT 时间继电器线圈励磁,其常闭接点经180S 延时后打开,切断打压回路; 复压闭锁 跳闸线路短延时 失灵启动I 母刀闸位置II 母刀闸位置 长延时 跳母联 跳母线。

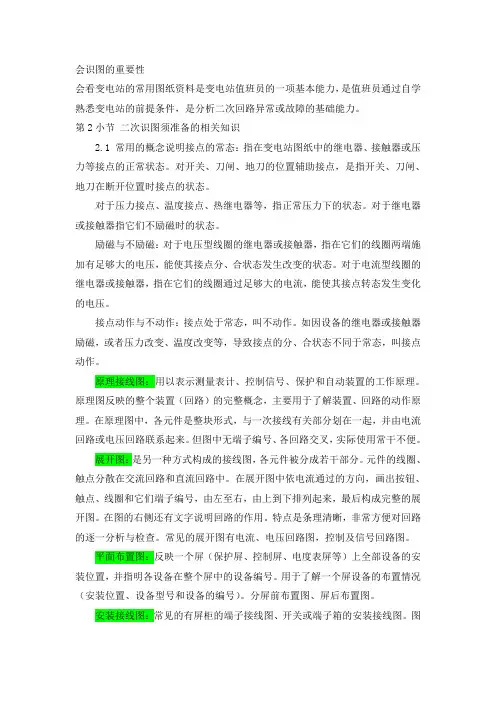

会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。

第2小节二次识图须准备的相关知识2.1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。

对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。

对于压力接点、温度接点、热继电器等，指正常压力下的状态。

对于继电器或接触器指它们不励磁时的状态。

励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。

对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。

接点动作与不动作：接点处于常态，叫不动作。

如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。

原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。

原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。

在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。

但图中无端子编号、各回路交叉，实际使用常干不便。

展开图：是另一种方式构成的接线图，各元件被分成若干部分。

元件的线圈、触点分散在交流回路和直流回路中。

在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。

在图的右侧还有文字说明回路的作用。

特点是条理清晰，非常方便对回路的逐一分析与检查。

常见的展开图有电流、电压回路图，控制及信号回路图。

平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。

用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。

分屏前布置图、屏后布置图。

安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安装接线图。

电工必须知道的30个电气二次回路图1、直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图1直流母线电压监视装置电路图2、直流绝缘监视装置接线图图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

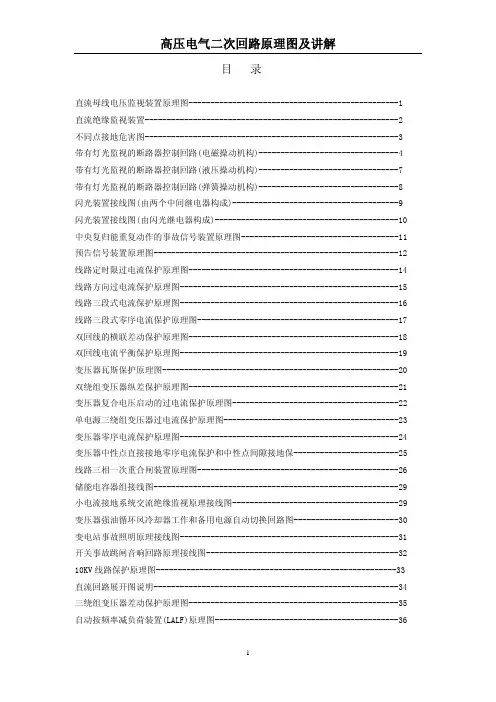

目 录直流母线电压监视装置原理图------------------------------------------------1 直流绝缘监视装置----------------------------------------------------------2 不同点接地危害图----------------------------------------------------------3 带有灯光监视的断路器控制回路(电磁操动机构)--------------------------------4 带有灯光监视的断路器控制回路(液压操动机构)--------------------------------7 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------------------8 闪光装置接线图(由两个中间继电器构成)--------------------------------------9 闪光装置接线图(由闪光继电器构成)------------------------------------------10 中央复归能重复动作的事故信号装置原理图------------------------------------11 预告信号装置原理图--------------------------------------------------------12 线路定时限过电流保护原理图------------------------------------------------14 线路方向过电流保护原理图--------------------------------------------------15 线路三段式电流保护原理图--------------------------------------------------16 线路三段式零序电流保护原理图----------------------------------------------17 双回线的横联差动保护原理图------------------------------------------------18 双回线电流平衡保护原理图--------------------------------------------------19 变压器瓦斯保护原理图------------------------------------------------------20 双绕组变压器纵差保护原理图------------------------------------------------21 变压器复合电压启动的过电流保护原理图--------------------------------------22 单电源三绕组变压器过电流保护原理图----------------------------------------23 变压器零序电流保护原理图--------------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------------------------25 线路三相一次重合闸装置原理图----------------------------------------------26 储能电容器组接线图--------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图--------------------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------------------------30 变电站事故照明原理接线图--------------------------------------------------31 开关事故跳闸音响回路原理接线图--------------------------------------------32 10KV线路保护原理图-------------------------------------------------------33 直流回路展开图说明--------------------------------------------------------34 三绕组变压器差动保护原理图------------------------------------------------35 自动按频率减负荷装置(LALF)原理图------------------------------------------361、直流母线电压监视装置原理图直流母线电压监视装置主要是反映直流电源电压的高低。
