电气二次回路的基本知识

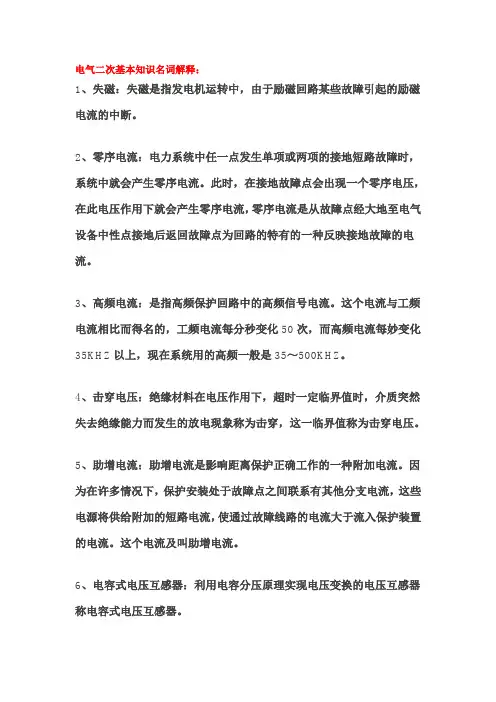

电气二次基本知识名词解释：1、失磁：失磁是指发电机运转中，由于励磁回路某些故障引起的励磁电流的中断。

2、零序电流：电力系统中任一点发生单项或两项的接地短路故障时，系统中就会产生零序电流。

此时，在接地故障点会出现一个零序电压，在此电压作用下就会产生零序电流，零序电流是从故障点经大地至电气设备中性点接地后返回故障点为回路的特有的一种反映接地故障的电流。

3、高频电流：是指高频保护回路中的高频信号电流。

这个电流与工频电流相比而得名的，工频电流每分秒变化50次，而高频电流每妙变化35KHZ以上，现在系统用的高频一般是35～500KHZ。

4、击穿电压：绝缘材料在电压作用下，超时一定临界值时，介质突然失去绝缘能力而发生的放电现象称为击穿，这一临界值称为击穿电压。

5、助增电流：助增电流是影响距离保护正确工作的一种附加电流。

因为在许多情况下，保护安装处于故障点之间联系有其他分支电流，这些电源将供给附加的短路电流，使通过故障线路的电流大于流入保护装置的电流。

这个电流及叫助增电流。

6、电容式电压互感器：利用电容分压原理实现电压变换的电压互感器称电容式电压互感器。

7、高频加工设备：高频阻波器、耦合电容器、链接滤波器和高频电缆等统称为高压线路的高频加工设备。

8、配电装置：各种一次电气设备按照一定要求链接建造而成的用以表示电能的生产、输送和分配的电工建筑物，成为配电装置。

电气二次基本知识问答题：1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算。

因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。

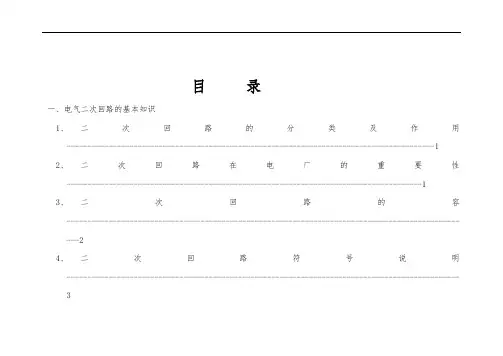

目录一、电气二次回路的基本知识1、二次回路的分类及作用----------------------------------------------------------------------------------------12、二次回路在电厂的重要性-------------------------------------------------------------------------------------13、二次回路的容-------------------------------------------------------------------------------------------------24、二次回路符号说明----------------------------------------------------------------------------------------------35、二次回路的种类-------------------------------------------------------------------------------------------------4二、如何看二次回路图1、二次回路图的认识方法----------------------------------------------------------------------------------------92、典型图纸分析----------------------------------------------------------------------------------------------------9三、工程中典型问题分析--------------------------------------------------------------------------------------------------9 四、结束语--------------------------------------------------------------------------------------------------------------------9第一章电气二次回路的基本知识1、二次回路及其作用电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。

电气二次回路40条知识问答1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算。

因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。

零序III段是I，II段的后备段，并与相邻线路配合。

3、什么是重合闸的后加速？当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。

若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。

4、错误操作隔离开关后应如何处理？（1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。

5、什么叫R、L、C并联谐振？电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。

6、距离保护的起动元件采用负序、零序增量元件有何有点？（1）灵敏度高；（2）可见做振荡闭锁装置的起动元件；（3）在电压二次回路断线时不会误动；（4）对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。

7、对控制开关的检查项目及其内容有哪些？对控制开关的检查内容有：（1）外壳清洁无油垢，完整无损；（2）安装应牢固，操作时不活动；（3）密封盖密封良好；（4）各接线头联接应牢固，不松动，不锈蚀；（5）转动灵活，位置正确，接触良好；（6）打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。

电工必须知道的30个电气二次回路图1、直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图1直流母线电压监视装置电路图2、直流绝缘监视装置接线图图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

二次回路的作用及工作原理
二次回路（secondary circuit）定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。

它是由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

二次回路的工作原理：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆连成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二次设备是用于对电力系统及一次设备的工况进行监测、控制、测量、调节和保护的低压电器设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。

二次设备之间按一定的功能要求连接在一起所构成的电气回路统称为二次接线或称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。

内容简介本书为电气二次回路应用的入门读本，主要内容有：电气二次回路的基本概念；电气二次回路的常用元器件；电气图的图形与文字符号和回路标识；电气二次图的识图方法与绘制方法；电气二次回路的类型与应用范围；电气二次回路典型电路的分析；电动机的控制、保护、测量回路分析与应用；各类电气设备二次回路与机电设备电气控制电路的分析与应用等有关知识。

本书适于从事电气专业的技术人员、技术工人、社会电工及机电一体化专业的相关人员在工作中使用。

目录前言第一章电气二次回路的基本概念第一节电气一次回路与二次回路第二节电气二次回路的组成第二章电气二次回路常用器材第一节继电器与仪表第二节连接器材和低压电器第三节可编程控制器与微机设备第四节电源设备和变换设备第五节电气主设备上的二次元件第六节机械设备上的电气元件第三章电气二次图的识图第一节电气图的图形符号第二节电气图的文字符号和回路标号第三节电气二次图的类型第四节电气图的绘制和识图途径第五节电子元件二次图的识图第四章电气二次回路典型电路分析第一节电参数测量电路第二节逻辑控制电路.第三节变换电路、调节电路和检流电路第四节电子电路第五章电气二次回路的技术要求第一节逻辑回路的技术要求第二节交流回路的技术要求第三节继电保护的技术要求第四节施工与接线的技术要求第五节设计与元件选择的技术要求第六章电动机的二次回路第一节电动机的起停控制第二节电动机的调速控制第三节电动机的保护与测量表训第四节微机电动机保护装置第七章用电设备的控制电路第一节机电元件构成的机床控制电路第二节可编程控制器构成的机床控制电路第三节加工设备的控制电路第四节家用电器的控制电路第八章电力系统和工厂供电系统的电气二次回路第一节供电线路的二次回路第二节配电变压器的二次回路第三节发电机的二次回路第四节电气系统的自动装置第五节其他保护和信号装置及ECS系统第六节电气二次回路的控制电源第九章二次回路的运行维护与调试第一节二次回路的运行维护第二节保护和二次回路的调试第三节二次回路常见故障与处理第一章电气二次回路的基本概念第一节电气一次回路与二次回路电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
