电气二次控制回路基础讲解

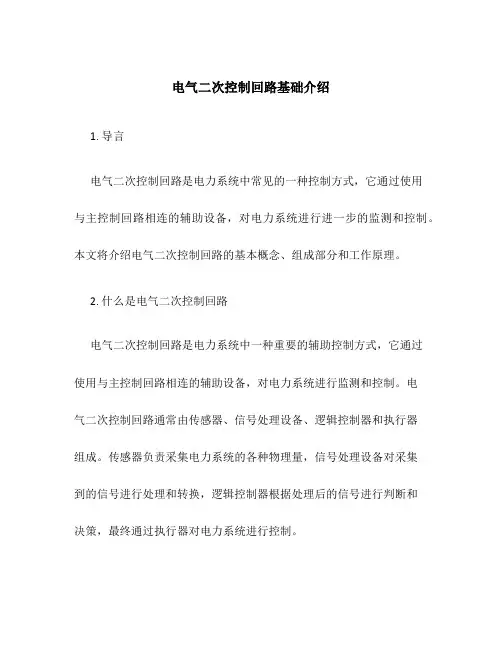

电气二次控制回路基础介绍1. 导言电气二次控制回路是电力系统中常见的一种控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行进一步的监测和控制。

本文将介绍电气二次控制回路的基本概念、组成部分和工作原理。

2. 什么是电气二次控制回路电气二次控制回路是电力系统中一种重要的辅助控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行监测和控制。

电气二次控制回路通常由传感器、信号处理设备、逻辑控制器和执行器组成。

传感器负责采集电力系统的各种物理量，信号处理设备对采集到的信号进行处理和转换，逻辑控制器根据处理后的信号进行判断和决策，最终通过执行器对电力系统进行控制。

3. 电气二次控制回路的组成部分电气二次控制回路主要由以下几个组成部分构成：3.1 传感器传感器是电气二次控制回路中的重要组成部分，它负责将电力系统中的各种物理量（如电流、电压、温度等）转化为电信号或其他形式的信号，供信号处理设备进一步处理。

常见的传感器有电流互感器、电压互感器、温度传感器等。

3.2 信号处理设备信号处理设备是电气二次控制回路的核心部分，它负责对传感器采集到的信号进行处理、转换和放大。

信号处理设备可以根据不同的输入信号进行相应的处理，如滤波、放大、数字转换等。

经过信号处理设备的处理，原始的物理量信号将转化为适合逻辑控制器处理的信号。

3.3 逻辑控制器逻辑控制器是电气二次控制回路中的决策部分，它根据信号处理设备处理后的信号进行判断和决策，并输出相应的控制信号。

逻辑控制器通常采用数字逻辑或模拟逻辑进行运算和判断，其输出信号可以直接控制执行器的动作，实现对电力系统的控制。

3.4 执行器执行器是电气二次控制回路中的执行部分，它负责根据逻辑控制器输出的信号对电力系统进行相应的控制。

执行器可以是开关、继电器、电磁铁等，根据不同的控制需求选择合适的执行器。

4. 电气二次控制回路的工作原理电气二次控制回路的工作原理可以简单描述为以下几个步骤：4.1 传感器采集物理量电气二次控制回路中的传感器负责采集电力系统中的各种物理量，如电流、电压、温度等。

电气二次控制回路基础知识精讲（通俗易懂），萌新都能看懂！电气二次原理接线图是用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）的电气联系及工作原理的电气回路图。

那么电气二次控制回路图怎么看呢？首先，我们来先认识一些低压元器件。

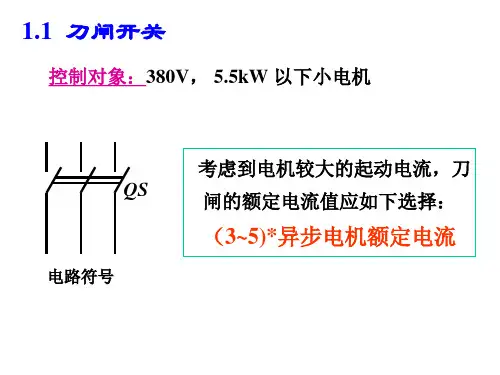

（1）低压电器简介1. 刀闸开关控制对象：380V， 5.5kW 以下小电机2. 熔断器作用：用于短路保护。

3. 控制按钮4. 行程开关5. 接触器6. 热继电器功能：过载保护（2）基本控制环节1. 异步机的直接起动1）点动控制2）电动机连续运行3）多地点控制4）点动+连续运行2. 电机的正反转控制3. 电机的正反转控制—加互锁4. 行程控制5. 定时控制空气式时间继电器的工作原理：6. 时间继电器触头类型7. 定时控制例一：电机的Y－△起动8. Y－△ 起动控制电路9. 定时控制例二：顺序控制1）顺序控制电路：两电机只保证起动的先后顺序，没有延时要求。

2)顺序控制电路：M1起动后，M2延时起动。

（3）电动机的保护1. 失压保护2. 短路保护方法：加熔断器。

异步电动机的起动电流（ Is t）约为额定电流（IN）的 (5~7）倍。

选择熔体额定电流时，必须躲开起动电流，但对短路电流仍能起保护作用。

通常用以下关系：3. 过载保护方法：加热继电器。

4. 自动空气断路器（自动开关）作用：可实现短路、过载、失压保护。

（4）控制电路读图和设计中应注意的问题1. 首先了解工艺过程及控制要求；2. 搞清控制系统中各电机、电器的作用以及它们的控制关系；3. 主电路、控制电路分开阅读或设计；4. 控制电路中，根据控制要求按自上而下、自左而右的顺序进行读图或设计；5. 同一个电器的所有线圈、触头不论在什么位置都叫相同的名字；6. 原理图上所有电器，必须按国家统一符号标注，且均按未通电状态表示；7. 继电器、接触器的线圈只能并联，不能串联；8. 控制顺序只能由控制电路实现，不能由主电路实现。

维尼SEVEN电力课件电力系统二次控制回路详解Secondary Control Loop of Power System PART 01 二次回路识图基本原则PART 03 CT电流回路PART 04 PT电压回路PART 02 二次回路的分类PART 05 遥信回路PART 07 遥信遥控回路PART 06 遥控回路目 录ContentsPART 01 二次回路识图基本原则PART 02 二次回路的分类PART 03 CT电流回路PART 04 PT电压回路PART 05 遥信回路PART 06 遥控回路PART 07 遥信遥控回路电力课件控制开关、刀闸、变压器母线、线路监测控制保护调节电力课件二次回路控制回路测量回路继电保护及安全自动装置回路信号回路直流电源回路等电力课件保护测控自动装置计量直流直流回路控制回路信号回路交流回路至主变分接开关调节回路电力课件电缆沟开关端子箱220kVCT 保护室电压并列柜PT 端子箱电力课件现场二次图，是以二次图纸卷宗册的形式出现，一般二次图纸均有以下部分：n公用部分或者监控部分。

n各电压等级的线路二次图纸。

n主变压器部分。

n直流部分。

n通信部分。

n继电保护原理图（白图）电力课件常开接点常闭接点正常状态电力课件n看图基础：熟悉二次图纸符号、文字标号、数字标号；了解一次设备如断路器、隔离开关、电流、电压互感器、变压器的功能及常用的控制、保护方式，理清控制逻辑、接线原理，建立连接的概念n看图方法：“先交流、后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清”；“先上后下，先左后右，屏外设备一个也不漏”n二次回路的符号：n图形符号如：表示继电器的线圈，表示继电器的接点。

n文字符号如：TWJ表示跳闸位置继电器，线圈与接点的文字符号一样。

电力课件过电流继电器低电压继电器过电压继电器常开接点（动合）常闭接点（动断）延时闭合常开接点延时断开常开接点延时闭合常闭接点延时断开常闭接点常开按钮常闭按钮电喇叭信号灯蜂鸣器电铃自动复归按钮常见符号电力课件断 电 式常闭(动断)断电后延时闭合常开(动合)断电后延时断开通 电 式瞬时动作延时动作常闭触点常开触点常开(动合)通电后延时闭合常闭(动断)通电后延时断开电力课件二次回路常采用回路标号法、相对标号法两种。

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。
