城市轨道交通CBTC系统关键技术探讨作为CBTC系统的关键技术，其研究与发展对城市轨道交通系统的安全性、便捷性和效率等方面具有重要意义。
本文将对CBTC系统的关键技术进行探讨，包括无线通信技术、数据处理与传输技术、位置识别技术等方面的关键技术，分析其在CBTC系统中的作用与发展趋势。
一、无线通信技术CBTC系统基于先进的无线通信技术，实现对列车的实时监控与控制。
作为CBTC系统的关键技术之一，无线通信技术对于CBTC系统的运行安全性和稳定性具有重要意义。
目前，CBTC系统中较为常用的无线通信技术包括LTE、Wi-Fi等。
LTE技术具有高速传输、低时延等优势，适用于对CBTC系统中的关键数据进行实时传输；Wi-Fi技术则可以实现对列车之间、列车与地面控制中心之间的数据通信，为列车运行的实时监控提供了技术支持。
随着5G技术的逐渐成熟，5G技术有望在CBTC系统中得到广泛应用。
5G技术具有更高的传输速率和更低的时延，可以实现更高效、更稳定的数据传输，为CBTC系统的运行提供更加可靠的技术保障。
二、数据处理与传输技术CBTC系统的正常运行依赖于大量的数据处理与传输技术支持。
在CBTC系统中，数据处理与传输技术起着至关重要的作用，直接影响着系统的运行效率和安全性能。
在数据处理方面，CBTC系统需要对来自列车、轨道等各个方面的数据进行实时处理，包括位置数据、速度数据、故障数据等。
CBTC系统还需要对这些数据进行分析与存储，以便对列车进行实时监控与数据分析，为列车运行提供技术支持。
在数据传输方面，CBTC系统需要实现对大量实时数据的传输，包括列车之间的数据传输、列车与地面控制中心之间的数据传输等。
CBTC系统需要依靠先进的数据传输技术，实现对大量数据的高效传输。
当前，CBTC系统中广泛应用的数据处理与传输技术包括分布式存储技术、实时数据传输技术等。
分布式存储技术可以实现对大量数据的高效存储与管理，为列车监控提供了技术支持；实时数据传输技术则可以实现对实时数据的高效传输，确保列车运行的实时监控与控制。

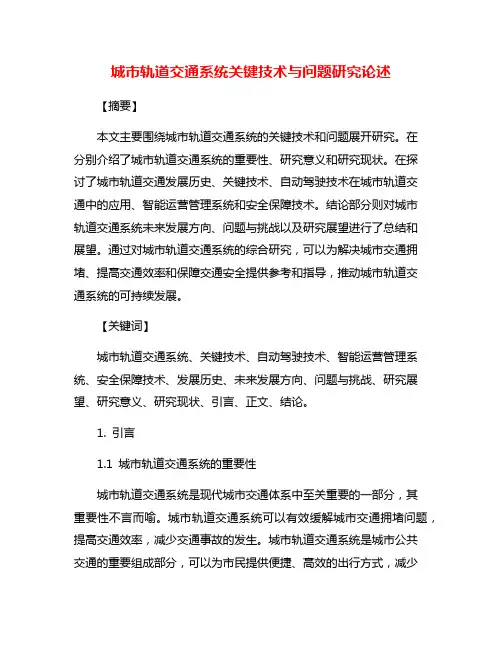

城市轨道交通系统关键技术与问题研究论述【摘要】本文主要围绕城市轨道交通系统的关键技术和问题展开研究。
在分别介绍了城市轨道交通系统的重要性、研究意义和研究现状。
在探讨了城市轨道交通发展历史、关键技术、自动驾驶技术在城市轨道交通中的应用、智能运营管理系统和安全保障技术。
结论部分则对城市轨道交通系统未来发展方向、问题与挑战以及研究展望进行了总结和展望。
通过对城市轨道交通系统的综合研究，可以为解决城市交通拥堵、提高交通效率和保障交通安全提供参考和指导，推动城市轨道交通系统的可持续发展。
【关键词】城市轨道交通系统、关键技术、自动驾驶技术、智能运营管理系统、安全保障技术、发展历史、未来发展方向、问题与挑战、研究展望、研究意义、研究现状、引言、正文、结论。
1. 引言1.1 城市轨道交通系统的重要性城市轨道交通系统是现代城市交通体系中至关重要的一部分，其重要性不言而喻。
城市轨道交通系统可以有效缓解城市交通拥堵问题，提高交通效率，减少交通事故的发生。
城市轨道交通系统是城市公共交通的重要组成部分，可以为市民提供便捷、高效的出行方式，减少私家车使用，减少空气污染，改善城市环境质量。
城市轨道交通系统还可以促进城市经济发展，提升城市形象，吸引人才和投资。
城市轨道交通系统的重要性不仅体现在日常出行和城市发展中，更是关乎城市可持续发展和居民生活质量的重要保障。
由此可见，城市轨道交通系统在现代城市中具有不可替代的重要地位和作用。
1.2 研究意义城市轨道交通系统的研究意义主要体现在以下几个方面：城市轨道交通系统作为城市的主要交通方式之一，直接关系到城市居民的出行质量和交通效率。
随着城市化进程的加快和人口密集度的增加，城市交通压力日益加大，城市轨道交通系统的建设和运营对解决城市交通拥堵、减少环境污染具有重要意义。
城市轨道交通系统是现代城市基础设施建设的重要组成部分，对城市的经济发展和社会稳定具有重要影响。
一个完善的城市轨道交通系统不仅可以提升城市形象和竞争力，也可以为城市居民提供更为便利的出行方式，促进城市经济的发展。

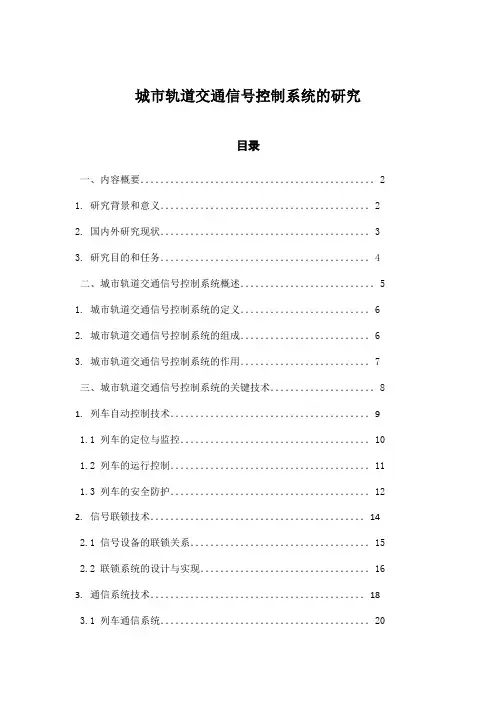

城市轨道交通信号控制系统的研究目录一、内容概要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.研究背景和意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.国内外研究现状．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.研究目的和任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4二、城市轨道交通信号控制系统概述．．．．．．．．．．．．．．．．．．．．．．．．．．．51.城市轨道交通信号控制系统的定义．．．．．．．．．．．．．．．．．．．．．．．．．．62.城市轨道交通信号控制系统的组成．．．．．．．．．．．．．．．．．．．．．．．．．．63.城市轨道交通信号控制系统的作用．．．．．．．．．．．．．．．．．．．．．．．．．．7三、城市轨道交通信号控制系统的关键技术．．．．．．．．．．．．．．．．．．．．．81.列车自动控制技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 1.1 列车的定位与监控．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 1.2 列车的运行控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．111.3 列车的安全防护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．122.信号联锁技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 2.1 信号设备的联锁关系．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．152.2 联锁系统的设计与实现．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．163.通信系统技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 3.1 列车通信系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．203.2 地面通信系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21四、城市轨道交通信号控制系统的设计与实现．．．．．．．．．．．．．．．．．．231.系统设计原则与流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．242.信号机的设置与配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．253.轨道电路的布局与设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．274.系统软件的设计与开发．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.系统调试与验收．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30五、城市轨道交通信号控制系统的优化策略．．．．．．．．．．．．．．．．．．．．311.智能化技术应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．322.可靠性提升策略．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．333.安全性保障措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．354.系统维护与升级．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36六、城市轨道交通信号控制系统的应用实例分析．．．．．．．．．．．．．．．．371.实例一．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．382.实例二．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39七、城市轨道交通信号控制系统的发展趋势与展望．．．．．．．．．．．．．．401.技术发展趋势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．412.产业与市场发展展望．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43八、总结与展望的结论性陈述与未来研究方向的建议性意见．．．．．．44一、内容概要本文档主要围绕“城市轨道交通信号控制系统的研究”展开，内容包括对城市轨道交通信号控制系统的概述、现状、发展趋势以及研究重点的深入探讨。

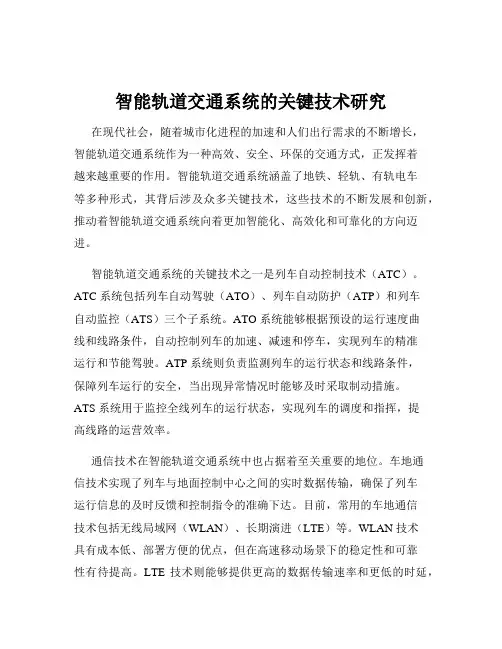

智能轨道交通系统的关键技术研究在现代社会，随着城市化进程的加速和人们出行需求的不断增长，智能轨道交通系统作为一种高效、安全、环保的交通方式，正发挥着越来越重要的作用。
智能轨道交通系统涵盖了地铁、轻轨、有轨电车等多种形式，其背后涉及众多关键技术，这些技术的不断发展和创新，推动着智能轨道交通系统向着更加智能化、高效化和可靠化的方向迈进。
智能轨道交通系统的关键技术之一是列车自动控制技术（ATC）。
ATC 系统包括列车自动驾驶（ATO）、列车自动防护（ATP）和列车自动监控（ATS）三个子系统。
ATO 系统能够根据预设的运行速度曲线和线路条件，自动控制列车的加速、减速和停车，实现列车的精准运行和节能驾驶。
ATP 系统则负责监测列车的运行状态和线路条件，保障列车运行的安全，当出现异常情况时能够及时采取制动措施。
ATS 系统用于监控全线列车的运行状态，实现列车的调度和指挥，提高线路的运营效率。
通信技术在智能轨道交通系统中也占据着至关重要的地位。
车地通信技术实现了列车与地面控制中心之间的实时数据传输，确保了列车运行信息的及时反馈和控制指令的准确下达。
目前，常用的车地通信技术包括无线局域网（WLAN）、长期演进（LTE）等。
WLAN 技术具有成本低、部署方便的优点，但在高速移动场景下的稳定性和可靠性有待提高。
LTE 技术则能够提供更高的数据传输速率和更低的时延，更好地满足智能轨道交通系统对通信的高要求。
此外，车车通信技术的发展也为列车之间的协同运行和安全保障提供了支持，通过列车之间的直接通信，可以实现列车的动态编组和协同避障等功能。
智能轨道交通系统中的智能检测技术也是不可或缺的。
通过传感器、监测设备等对轨道、车辆和供电系统等进行实时监测和故障诊断，能够及时发现潜在的安全隐患，并采取相应的维护措施，保障系统的安全运行。
例如，轨道检测技术可以检测轨道的几何参数、平整度和磨损情况等，车辆检测技术能够监测车辆的关键部件如轮对、牵引系统的运行状态，供电检测技术则可以对接触网、变电站等设备进行实时监控。
城市轨道交通灵活编组关键技术及运营方案比选研究城市轨道交通灵活编组关键技术及运营方案比选研究随着城市化进程的不断推进，城市交通压力不断增加，轨道交通作为一种高效、环保的交通工具，受到越来越多城市的关注和重视。
然而，传统的轨道交通运营模式存在一些问题，如车辆满载率低、运营效率较低等。
因此，研究城市轨道交通的灵活编组关键技术及运营方案具有重要意义。
一、技术解析1. 自动驾驶技术自动驾驶技术可以实现轨道交通车辆的无人驾驶，有效提高了运营效率。
随着人工智能技术的不断发展，轨道交通车辆可以通过跟踪、感应等技术，实现自动减速、停车、起步、加速等功能，减少人为操作的错误和延误。
2. 多车组合技术传统的轨道交通车辆一般为单车组合，车厢之间的连接比较僵硬，无法根据乘客需求进行灵活调整。
而多车组合技术可以根据客流情况灵活编组车辆，提高车辆的满载率。
通过软接触头和连接器的使用，可以实现车厢的灵活增减，从而减少车辆数量和运营成本。
3. 高效能电池技术高效能电池技术的应用可以降低轨道交通车辆的能耗，延长车辆的续航里程。
采用先进的锂电池或燃料电池技术，可以提高电池的能量密度和充放电效率，为车辆提供持续而可靠的动力。
二、运营方案比选1. 平均编组方案平均编组方案是指根据平均客流量和车辆容量，将所有车辆进行平均编组使用的方案。
这种方案简单有效，但可能存在过载或低满载率的问题，导致效率不高。
2. 动态调整方案动态调整方案是指根据不同时间段和区域的客流情况，实时调整车辆的编组。
通过人工智能技术和大数据分析，可以对客流进行预测，调整车辆的组合，提高运营效率和满载率。
3. 按需调配方案按需调配方案是指根据乘客的需求，灵活调配车辆，提供个性化的服务。
通过智能调度系统和乘客需求反馈，可以实现车辆的即时调度，提高服务质量和乘客满意度。
三、总结与展望城市轨道交通灵活编组关键技术及运营方案的研究对于提高城市交通运营效率和服务质量具有重要意义。
自动驾驶技术、多车组合技术和高效能电池技术是实现灵活编组的技术基础，可以通过提高车辆运营效率和降低能耗来解决传统运营模式存在的问题。
城市轨道交通的自动化列车控制与运行系统研究在当今城市交通中，轨道交通系统作为一种高效、安全的交通方式，已经成为现代城市不可或缺的组成部分。
而随着科技的不断发展和进步，自动化列车控制与运行系统的研究也逐渐成为了城市轨道交通领域的热门话题。
本文将对城市轨道交通的自动化列车控制与运行系统进行研究，探讨其技术原理、运作模式以及未来发展趋势。
一、自动化列车控制系统的技术原理自动化列车控制系统是指利用先进的技术手段，对列车的运行进行全面控制和管理的系统。
它包括列车自动驾驶、列车间通信、列车运行监控等多个模块，相互协作实现了列车的自动化运行。
其中，列车自动驾驶是整个系统的核心，它利用车载控制设备和无线通信技术，通过精确的计算和反馈机制，实现列车的精确控制，保证了列车在轨道上的稳定运行。
二、自动化列车控制系统的运作模式自动化列车控制系统的运作模式主要分为线路控制和集中控制两种。
线路控制模式是指每个列车都配备自己的控制设备，通过无线通信与线路上的地面设备进行数据交换，实现列车的自主控制和运行。
而集中控制模式则是利用一个中央控制中心，通过电脑系统对整个线路上的列车进行监控和控制，实现列车的统一管理和调度。
两种模式各有优劣，选择适合的模式需要根据不同的城市条件和运营需求进行综合评估。
三、自动化列车控制系统的应用案例目前，全球许多城市已经开始在轨道交通领域应用自动化列车控制系统。
例如，新加坡地铁就是一个典型的应用案例。
新加坡地铁系统利用自动化列车控制系统，实现了列车的高频率运行和高密度载客，大大提升了运输能力和效率。
此外，东京地铁、伦敦地铁等世界著名城市的地铁系统也在不断引入自动化列车控制系统，逐步提升了城市轨道交通的水平和品质。
四、自动化列车控制系统的未来发展趋势随着科技的快速发展，自动化列车控制系统也将迎来更加广阔的发展前景。
未来，随着人工智能、物联网等新技术的应用，自动化列车控制系统将具备更高的智能化水平和更强的自主性，实现更加精确和高效的列车控制和运营。
城市轨道交通CBTC系统关键技术探讨一、CBTC系统概念及特点CBTC系统的主要特点包括以下几个方面：1. 实时性强：CBTC系统通过无线通信技术实时传输列车位置、速度、跟随间距等信息，使得列车之间的运行更加协调和安全。
2. 灵活性高：CBTC系统采用分布式控制方式，灵活的运行管理模式使得列车运行更加灵活和高效，能够应对复杂的运行情况。
3. 安全性强：CBTC系统通过实时监测列车位置和速度，对列车进行全程跟踪和监控，可以实时调整列车运行速度和跟随间距，提高列车运行安全性。
4. 可扩展性强：CBTC系统能够方便地扩展和升级，可以根据城市轨道交通系统的发展需求进行相应的调整和优化。
二、CBTC系统的工作原理CBTC系统通过无线通信技术实现列车之间、列车与信号系统之间的实时信息传输和互动控制。
其工作原理主要包括以下几个方面：1. 列车位置和速度检测：CBTC系统通过安装在列车上的位置传感器和速度传感器实时监测列车的位置和速度，将监测数据通过无线通信传输到控制中心。
2. 控制指令发送：控制中心根据接收到的列车位置和速度数据，通过无线通信向列车发送相应的控制指令，包括调整列车速度、保持安全跟随间距等。
4. 紧急处理和故障排除：CBTC系统能够实时监测列车的运行情况，一旦发现异常情况，能够及时采取紧急处理措施，保证列车运行的安全和稳定。
三、CBTC系统关键技术探讨1. 无线通信技术：CBTC系统依赖于无线通信技术实现列车之间、列车与控制中心之间的实时信息传输，而且要求通信信号稳定、可靠、实时性强。
如何选择适合的无线通信技术成为CBTC系统关键技术之一。
3. 实时数据处理技术：CBTC系统需要对接收到的列车位置、速度等数据进行实时处理，并根据处理结果发送相应的控制指令，因此需要具备高效的实时数据处理技术。
4. 故障诊断和排除技术：CBTC系统需要具备自我诊断和故障排除能力，一旦出现故障情况能够通过系统自身进行诊断和排除，保证系统的稳定和安全。
城市轨道交通CBTC系统关键技术研究摘要：城市化发展进程推进了人们生活水平的提升，让人们出行次数逐渐增多，而城市轨道交通作为城市中的重要交通方式在城市发展中有重要地位。
通过城市轨道交通中的CBTC系统能实现列车与地面的通信，利用无线通信技术保持通行安全。
在以往的传统型城市轨道交通中，主要应用轨道电路作为通信媒体，在采用CBTC系统之后，大幅度提升了通讯效率，而且可以实现双向通讯，保障了列车运行的安全性与可靠性，也因此让CBTC系统在城市轨道交通中取得了广泛应用。
本文结合城市轨道交通CBTC系统的关键技术进行分析，仅供参考。
关键词：城市轨道交通；CBTC系统；研究分析1 引言在城市轨道交通系统运行中，通过列车运行控制中枢实现了城市轨道交通的稳定运行，同时也发挥了极为关键的作用。
在以往传统型的城市轨道交通系统运行时，采用的列车控制系统是TBTC系统，随着科学技术的发展，逐渐转变为当前的CBTC系统。
通过对CBTC系统的有效应用，实现了城市轨道交通系统中轨道电路到通信为主的转变，让列车控制能力得以提升。
因此必须要开展对CBTC系统的有效应用，加大对关键技术的分析，保障CBTC系统能发挥最大价值。
2 CBTC系统的组成CBTC系统在应用中可以分成车载子系统和轨旁子系统两个部分。
第一，车载子系统。
在车载子系统中可以将该系统分成车载控制器和外围车载设备两部分，车载控制器主要是实现对列车运行中的保护，并推进列车的自动化运行，通过移动授权将接收到的信号和障碍物信号进行分析，实现对列车运行的保护。
外围车载设备在应用过程中以各类传感器为主，主要是实现对车辆运行速度的测量，同时还包含有电台、显示器、天线等设备，利用这些设备实现通讯系统的稳定运行，保持车辆运行中的最佳状态。
第二，轨旁子系统。
轨旁子系统在应用过程中可以分成ZC和OC两部分。
ZC主要是车辆运行的许可，在列车运行过程中实现对列车运行安全的保障，在列车行驶过程中通过障碍物时，针对障碍物信息的分析，保证车辆运行的相关装置。

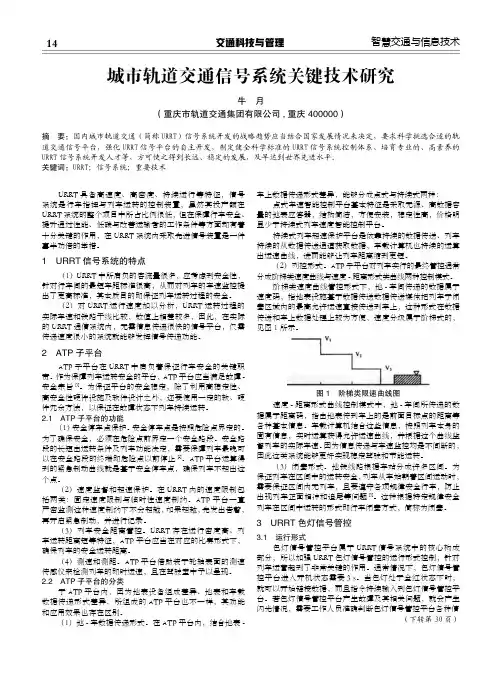

14交通科技与管理智慧交通与信息技术URRT具备高速度、高密度、持续运行等特征，信号系统是行车指挥与列车运转的控制装置，虽然其投产额在URRT系统的整个项目中所占比例很低，但在保障行车安全、提升通过性能、低碳与改善运输者的工作条件等方面却有着十分关键的作用，在URRT系统内采取先进信号装置是一件事半功倍的举措。
1 URRT信号系统的特点（1）URRT中所肩负的客流量很多，应考虑到安全性，针对行车间的最短车距标准很高，从而对列车的车速监控提出了更高标准，其本质目的即保证列车运转过程的安全。
（2）对URRT运行速度加以分析，URRT运转过程的实际车速和铁路干线比较，数值上相差较多，因此，在实际的URRT通信系统内，无需信息传递很快的信号平台，仅需传递速度很小的系统就能够发挥信号传递功能。
2 ATP子平台ATP子平台在URRT中肩负着保证行车安全的关键职责。
作为保障列车运转安全的平台，ATP平台应当满足故障-安全宗旨[1]。
为保证平台的安全稳定，除了利用高稳定性、高安全性硬件设施及软件设计之外，还要使用一定的软、硬件冗余方法，以保证在故障状态下列车持续运转。
2.1 ATP子平台的功能 （1）安全停车点保护。
安全停车点是按照危险点界定的。
为了确保安全，必须在危险点前界定一个安全路段。
安全路段的长短由运转条件及列车功能决定，需要保障列车最晚可以在安全路段的终端即危险点以前停止[2]。
ATP平台运算得到的紧急制动曲线就是基于安全停车点，确保列车不超出这个点。
（2）速度监督和超速保护。
在URRT内的速度限制包括两类：固定速度限制与临时性速度制约。
ATP平台一直严密监测这种速度制约下不会超越，如果超越，先发出告警，再开启紧急制动，并进行记录。
（3）列车安全距离管控。
URRT存在运行密度高、列车运转距离短等特征，ATP平台应当在对应的比赛形式下，确保列车的安全运转距离。
（4）测速和测距。
ATP平台借助装于轮轴表面的测速传感仪来检测列车的即时运速，且在驾驶室中予以呈现。
