电工技能实训教程项目1电工安全与急救知识

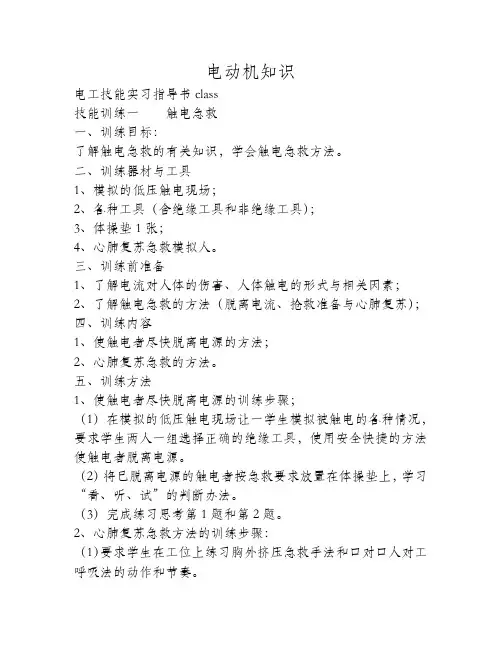

电动机知识电工技能实习指导书class技能训练一触电急救一、训练目标：了解触电急救的有关知识，学会触电急救方法。

二、训练器材与工具1、模拟的低压触电现场；2、各种工具（含绝缘工具和非绝缘工具）；3、体操垫1张；4、心肺复苏急救模拟人。

三、训练前准备1、了解电流对人体的伤害、人体触电的形式与相关因素；2、了解触电急救的方法（脱离电流、抢救准备与心肺复苏）；四、训练内容1、使触电者尽快脱离电源的方法；2、心肺复苏急救的方法。

五、训练方法1、使触电者尽快脱离电源的训练步骤；（1）在模拟的低压触电现场让一学生模拟被触电的各种情况，要求学生两人一组选择正确的绝缘工具，使用安全快捷的方法使触电者脱离电源。

（2）将已脱离电源的触电者按急救要求放置在体操垫上，学习“看、听、试”的判断办法。

（3）完成练习思考第1题和第2题。

2、心肺复苏急救方法的训练步骤：（1）要求学生在工位上练习胸外挤压急救手法和口对口人对工呼吸法的动作和节奏。

Domain: dnf辅助More:d2gs2f （2）让学生用心肺复苏模拟人进行心肺复苏训练，根据打印输出的训练结果，检查学生急救手法的力度和节奏是否符合要求（3）完成练习思考第3题。

技能训练二万用表的使用一、训练目标能正确使用万用表测量电阻、交流电压、直流电压和直流电流等电量值。

二、训练器材与工具1、指针式万用表（或数字式万用表）。

2、三相交流调压器一台（带电压表的）。

3、直流稳压电源一台。

4、测试用电阻若干个（含低值与高值电阻）。

5、电烙铁、小功率变压器、220V灯泡和小容量三相异步电动机动。

6、测试直流电流与电压用线路板1块；7、100mm螺钉旋具1把。

三、训练前准备1、了解万用表面板各部分的基本结构与作用。

2、明确用万用表测量各基本电量时的使用方法与注意事项。

3、按图准备好测量直流电压与电流用的线路板。

4、准备测量用的三相四线电源板（应有漏电保护装置）。

5、将三相调压器接好。

四、训练内容1、了解万用表的面板结构与旋转开关的档位功能。

任务一：安全用电及触电急救工作任务描述：安全文明生产既包括人身安全，也包括设备安全。

为使安全文明生产知识渗透到每一位同学，我们将安全文明生产知识的分成：着装、电工实习场安全文明生产管理、安全文明生产操作规程、安全文明生产注意事项、安全警示牌的认识等几部分。

要求我们同学将上述内容铭记于心，以自己动手设计我们实习场的安全警示牌为任务。

这就要求我们同学自行组队，并给自己的小队起个名字。

按老师的安排确定一块内容，以这块内容去准备一个安全警示牌并把它张贴到我们的实习场中。

任务目标：1、能够根据任务查阅相关技术资料。

确定电工安全生产知识内容。

2、能够掌握电工安全生产要求及安全文明生产操作规程。

3、能够掌握电工工具的使用注意事项。

4、能够将我校”6S”管理理念运用到实处。

5、能够将“安全第一”、“生命源于安全”等理念渗透在每天的操作过程中6、掌握本专业的安全操作技术知识，具备相应的实践能力。

7、培养学生具有良好的职业素质、责任心和合作精神。

8、培养学生的培养学生的审美观、及动手能力。

10、激发学生思维想象力。

11、学会提出问题、分析问题、解决问题的方法。

12、培养科学的思维模式和思考方式任务准备：相关理论知识一、触电的形式及触电急救知识1．电流对人体的伤害外部的电流经过人体，造成人体器官组织损伤，甚至死亡，称为触电。

它有两种类型，即电击和电伤。

电击是指电流通过人体内部，对人体内脏及神经系统造成破坏直至死亡；电伤是指电流通过人体外部表皮造成局部伤害。

在触电事故中，电击和电伤常会同时发生。

触电的伤害程度与通过人体电流的大小、流过的途径、持续的时间、电流的种类、交流电的频率及人体的健康状况等因素有关，其中以通过人体电流的大小对触电者的伤害程度起决定性作用。

人体对触电电流的反应，如表1-1所示。

由于触电时对人体的危害性极大，为了保障人的生命安全，使触电者能够自行脱离电源，因此各国都规定了安全操作电压。

安全电压是为了防止触电事故而采用的由特定电源的电压系列。

电工基础触电安全急救常识一、触电方式1．单相触电这是常见的触电方式。

人体的某一部分接触带电体的同时，另一部分又与大地或中性线相接，电流从带电体流经人体到大地（或中性线）形成回路。

2．两相触电人体的不同部分同时接触两相时造成的触电。

对于这种情况，无论电网中性点是否接地，人体所承受的线电压将比单相触电时高，危险更大。

3．跨步电压触电雷电流入地或线（特别是高压线）断散到地时，会在导线接地点及周围形成强电场。

当人畜跨进这个区域，两脚之间出现的电位差称为跨步电压ust。

在这种电压作用下，电流从接触高电位的脚流进，从接触低电位的脚流出，从而形成触电。

跨步电压的大小取决于人体站立点与接地点的距离，距离越小，其跨步电压越大。

当距离超过20m （理论上为无穷远处），可认为跨步电压为零，不会发生触电危险。

4．接触电压触电设备由于绝缘损坏或其它原因造成接地故障时，如人体两个部分（手和脚）同时接触设备外壳和地面时，人体两部分会处于不同的电位，其电位差即为接触电压。

由接触电压造成触电事故称为接触电压触电。

在电气安全技术中接触电压是以站立在距漏电设备接地点水平距离为0.8m处的人，手触及的漏电设备外壳距地1.8m高时，手脚间的电位差ut作为衡量基准。

接触电压值的大小取决于人体站立点与接地点的距离，距离越远，则接触电压值越大；当距离超过20m时，接触电压值最大，即等于漏电设备上的电压utm；当人体站在接地点与漏电设备接触时，接触电压为零。

5．感应电压触电。

是指当人触及带有感应电压的设备和线路时所造成的触电事故。

一些不带电的线路由于大气变化（如雷电活动），会产生感应电荷，停电后一些可能感应电压的设备和线路如果未及时接地，这些设备和线路对地均存在感应电压。

6．剩余电荷触电。

是指当人体触及带有剩余电荷的设备时，对人体放电造成的触电事故。

带有剩余电荷的设备通常含有储能元件，如并联器、电力电缆、电力变压器及大容量电容等，在退出运行和对其进行类似摇表测量等检修后，会带上剩余电荷，因此要及时对其放电。

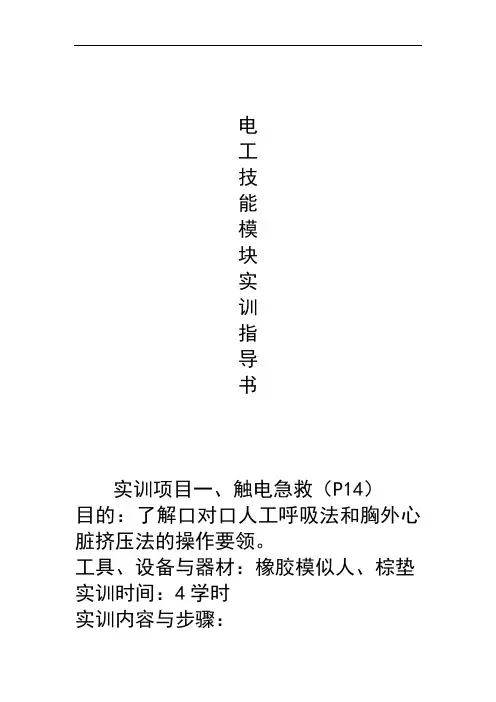

电工技能模块实训指导书实训项目一、触电急救（P14）目的：了解口对口人工呼吸法和胸外心脏挤压法的操作要领。

工具、设备与器材：橡胶模似人、棕垫实训时间：4学时实训内容与步骤：一、使触电者脱离电源的方法⒈低压触电者脱离电源的方法：①“拉”：就近拉开电源开关，拨出插销式瓷插保险，②“剪”：用带有绝缘手柄的绝缘工具剪断电源线，③“砍”：用干燥手柄的斧头、铁镐、锄头砍断电线，④“挑”：用干燥的木棒、竹竿等挑开触电者身上的导线，⑤“垫”：用绝缘材料垫在触电者身下，使之脱离电源，⑥“拽”：用绝缘物品戴在手上拉开触电者。

⒉高压触电者脱离电源的方法：①使用相同绝缘等级的工具断开电源，②抛短路线，③通知供电部门停电。

二、现场抢救步骤:1．使触电者迅速脱离电源，并将触电者平躺在干燥通风的地方。

2．通畅气道，清除触电者口、鼻中的异物，解开围巾、领带、衣扣、皮带。

3．检查触电者情况：“看、听、试”1）拨开触电者的眼皮看瞳孔是否放大2）检查触电者是否有呼吸：用手指背轻放在触电者鼻孔前，是否有热气，时间1-2秒，同时观察触电者腹部是否有起伏。

3）检查触电者是否有心跳：用手指触摸触电者的颈动脉看是否有搏动，时间1-2秒，或用耳贴在触电者的左胸听有没有心跳。

4）检查触电者有没有外伤。

4．根据检查情况进行抢救1）有心跳、无呼吸：采用口对口（鼻）呼吸法操作过程：（1）抢救者跪在触电者一侧，将其头充分后仰，一只手掰开触电者的嘴。

另一只手捏住其鼻子。

（2）抢救者深吸一口气，将嘴紧贴触电者的嘴，手捏住其鼻子大口吹气。

时间2秒，吹气量800-1200毫升（3）吹气完毕，立即离开触电者的嘴，同时迅速松开鼻孔，让气体从触电者的肺部排出，时间3秒。

（4）重复操作，每分钟12次，直到触电者苏醒为止注意：触电者为儿童，只可小口吹气，以免肺泡破裂2）无心跳、有呼吸：采用人工胸外挤压法操作过程：（1）使触电者仰卧在硬板上或比较紧实的地方。

（2）抢救者跨跪在触电者臀部两侧，或跪在触电者一侧，右手掌根放在触电者心窝稍高一点的地方，即两乳头间略下一点,胸骨下三分之一处，中指指尖对准颈部凹陷的下缘，左掌压在右手背上，双臂伸直。

项目一安全用电技术及触电急救一、教学目标1、知识目标：了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施;2、能力目标：让学生掌握安全用电技术、学会常用的触电急救方法;3、德育目标：增强学生珍惜生命、安全用电的意识;二、教学方法：讲授、实训三、教学重难点：用电安全四、教具：简单的基本常用电工工具五、教学内容及过程：一预防触电的安全措施训练1、人体允许电流和安全电压值1人体允许电流：指发生触电后触电者能自行摆脱电源,解除触电危害的最大电流;交流电10MA,直流电50MA为人体的安全电流;对于交流电来说,一般来说,男性的人体允许电流为9MA,而女性的为6MA2安全电压：我国有关标准规定的安全电压的范围是12V、24V、36V;不同场合所选用的安全电压等级不同;2、触电对人体的危害1触电事故;外部电流流经人体,造成人体器官组织损伤乃至死亡,称为触电;触电分为电击和电伤两类：电击是指电流通过人体内部,影响呼吸、心脏和神经系统,造成人体内部组织损伤乃至死亡的触电事故；电伤是指电流通过人体表面或人体与带电体之间产生电弧,造成肢体表面灼伤的触电事故;在触电事故中电击和电伤会同时发生,但因大部分触电事故是由电击造成的,所以通常所说的触电事故基本上是指电击;2触电的危害;触电对人体的伤害程度与通过人体的电流大小、时间长短、电流途径及电流性质有关;触电的电压越高,电流越大,时间越长,对人体的危害越严重;当人体触电时,电流会使人体的各种生理机能失常或遭受破坏,如皮肤烧伤、呼吸困难、心脏麻痹等,严重时会危及生命;人体所能耐受的电流大小因人而异,对于一般人,当工频交流电流超过50mA时,就会有致命危险;通过人体电流的大小、主要取决于施加于人体的电压及人体本身的电阻;人体电阻包括体内电阻和皮肤电阻,体内电阻基本不受外界影响,其值约为500;皮肤电阻随外界条件不同有较大的变化,干燥的皮肤,电阻大约在100k 以上,但随着皮肤的潮湿度加大,电阻逐渐减小,可降至1k以下,潮湿时触电的危险性更大;如果电流流经人体的脑、心脏、肺和中枢神经等重要部位要比流经一般部位会造成更严重的后果,容易导致死亡;而频率在20～300Hz的交流电对人体的危害要比高频电流、直流电流及静电大;由于触电对人体的危害极大,因此必须安全用电,并要以预防为主;为了最大限度地减少触电事故的发生,应了解触电的原因与形式,以便针对不同情况提出预防措施;3、实训内容：1．检查教室、宿舍、实验室等场所是否有触电隐患,做好记录并提出整改措施;2．选择一个触电事故为对象,分析此事故发生的主客观原因,提出相应的预防措施;3．调查了解本单位、本部门安全用电的相关制度,分析这些制度的科学依据;4．自己制定一个安全用电制度,并说明这个制度中各条款的制定依据;项目二常用电工工具的使用一、教学目的认识电工工具是培养电工动手能力和解决实际问题的实践基础二、教学方法：讲授、实训三、教学重难点：正确认识使用工具四、教具：电工工具五、教学内容及过程：组织教学：考勤导入教学：电工基本操作工艺是电工的基本功;主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容;它是培养电工动手能力和解决实际问题的实践基础;电工工具是电气操作的基本工具,电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法;常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具;主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等;2、线路装修工具：指电力内外线装修必备的工具;它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备;主要有各类电工用凿、冲击电钻、管子钳、剥线钳、;紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具;主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具,安装用的各类套筒扳手及加热用的喷灯等;一、测电笔测电笔是用于检测线路和设备是否带电的工具,有笔式和螺丝刀式两种,其结构如图a、b所示;a bC d图低压测电笔及其用法a笔式 b螺丝刀式 c笔式测电笔用法d螺丝刀式测电笔用法使用时手指必须接触金属笔挂笔式或测电笔的金属螺钉部螺丝刀式;使电流由被测带电体经测电笔和人体与大地构成回路;只要被测带电体与大地之间电压超过60V时,测电笔内的氖管就会起辉发光;操作方式如图c、d所示;由于测电笔内氖管及所串联的电阻较大,形成的回路电流很小,不会对人体造成伤害;应注意,测电笔在使用前,应先在确认有电的带电体上试验,确认测电笔工作正常后,再进行正常验电,以免氖管损坏造成误判,危及人身或设备安全;要防止测电笔受潮或强烈震动,平时不得随便拆卸;手指不可接触笔尖露金属部分或螺杆裸部分,以免触电造成伤害;二、螺丝刀螺丝刀又名改锥、旋凿或起子;按照其功能不同,头部开关可分为一字形和十字形,如图所示;其握柄材料又分为木柄和塑料柄两类;ab图螺丝刀a一字形b十字形一字形螺丝刀以柄部以外的刀体长度表示规格,单位为mm,电工常用的有100、150、300mm等几种;十字形螺丝刀按其头部旋动螺钉规格的不同,分为四个型号：Ⅰ、Ⅱ、Ⅲ、Ⅳ号,分别用于旋动直径为2~、6~8mm、10~12mm等的螺钉;其枘部以外刀体长度规格与一字形螺丝刀相同;螺丝刀使用时,应按螺钉的规格选用合适的刀口,以小代大或以大代小均会损坏螺钉或电气元件;螺丝刀的正确使用方法如图所示;a b图螺丝刀的正确使用a大螺丝刀的使用b小螺丝刀的使用三、钢丝钳钢丝钳是电工用于剪切或夹持导线、金属丝、工件的常用钳类工具,其结构和用法如图所示;图钢丝钳的构造和使用其中钳口用于弯绞和钳夹线头或其它金属、非金属物体；齿口用于旋动螺钉螺母；刀口用于切断电线、起拔铁钉、削剥导线绝缘层等;铡口用于铡断硬度较大的金属丝,如钢丝、铁丝等;钢丝钳规格较多,电工常用的有175mm、200mm两种;电工用钢丝钳柄部加有耐压500V以上的塑料绝缘套;作用前应检查绝缘套是否完好,绝缘套破损的钢丝钳不能使用;在切断导线时,不得将相线或不同相位的相线同时在一个钳口处切断,以免发生短路;属于钢丝钳类的常用工具还有尖嘴钳、断线钳等;尖嘴钳――头部尖细、适用于在狭小空间操作;主要用于切断较小的导线、金属丝、夹持小螺钉、垫圈、并可将导线端头弯曲成型;如图所示;断线钳――又名斜口钳、偏嘴钳,专门用于剪断较粗的电线或其它金属丝,其柄部带有绝缘管套;如图所示;图尖嘴钳图断线钳四、活络扳手活络扳手的钳口可在规格范围内任意调整大小,用于旋动螺杆螺母,其结构如图a所示;图活络扳手a构造b扳大螺母握法c扳较小螺母握法活络扳手规格较多,电工常用的有150mm×19mm、200mm×24mm、250mm×30mm等几种,前一个数表示体长,后一个数表示扳口宽度;扳动较大螺杆螺母时,所用力矩较大,手应握在手柄尾部,如图b所示;扳动较小螺杆螺母时,为防止钳口处打滑,手可握在接近头部的位置,且用拇指调节和稳定螺杆,如图c所示;使用活络扳手旋动螺杆螺母时,必须把工件的两侧平面夹牢,以免损坏螺杆螺母的棱角;使用活络扳手不能反方向用力,否则容易扳裂活络扳唇,不准用钢管套在手柄上作加力杆使用,不准用作撬棍撬重物,不准把扳手当手锤,否则将会对扳手造成损坏;五、电工刀电工刀在电气操作中主要用于剖削导线绝缘层、削制木榫、切割木台缺口等;由于其刀柄处没有绝缘,不能用于带电操作;割削时刀口应朝外,以免伤手;剖削导线绝缘层时,刀面与导线成45角倾斜切入,以免削伤线芯;电工刀的外形如图所示;图电工刀六、镊子镊子主要用于夹持导线线头、元器件、螺钉等小型工件或物品,多用不锈钢材料制成,弹性较强;常用类型有尖头镊子和宽口镊子,如图所示;其中尖头镊子主要用于夹持较小物件,宽口吃馆子可夹持较大物件;尖头镊子宽口镊子图镊子七、剥线钳剥线钳主要用于剥削直径在6mm以下的塑料或橡胶绝缘导线的绝缘层,由钳头和手柄两部分组成,它的钳口工作部分有从~3mm的多个不同孔径的切口,以便剥削不同规格的芯线绝缘层;剥线时,为了不损伤线芯,线头应放在大于线芯的切口上剥削;剥线钳外形如图所示;图剥线钳课外作业:常用的电工工具有哪些练习使用各种工具项目三：常用导线的连接一、教学目的导线的连接是电工基本工艺之一,通过对导线连接的讲解使同学们对导线连接技术掌握二、教学方法：讲授、实训三、教学重难点：导线剥削四、教具：导线电工工具五、教学内容及过程：组织教学：考勤导入教学：导线的连接是电工基本工艺之一;导线连接的质量关系着线路和设备运行的可靠性和安全程度;对导线连接的基本要求是：电接触良好,机械强度足够,接头美观,且绝缘恢复正常;线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时,去除塑料硬线的绝缘层用剥线钳甚为方便,这里要求能用钢丝钳和电工刀剖削;线芯截面在平方厘米及以下的塑料硬线,可用钢丝钳剖削：先在线头所需长度交界处,用钢丝钳口轻轻切破绝缘层表皮,然后左手拉紧导线,右手适当用力捏住钢丝钳头部,向外用力勒去绝缘层;如图所示;在勒去绝缘层时,不可在钳口处加剪切力,这样会伤及线芯,甚至将导线剪断;图用钢丝钳勒去导线绝缘层图用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层,直接用钢丝钳剖削较为困难,可用电工刀剖削;先根据线头所需长度,用电工刀刀口对导线成45度角切入塑料绝缘层,注意掌握刀口刚好削透绝缘层而不伤及线芯,如图a所示;然后调整刀口与导线间的角度以15度角向前推进,将绝缘层削出一个缺口,如图b所示,接着将未削去的绝缘层向后扳翻,再用电工刀切齐,如图c所示;二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外,仍可用钢丝钳按直接剖剥平方毫米及以下的塑料硬线的方法进行,但不能用电工刀剖剥;因塑料线太软,线芯又由多股钢丝组成,用电工刀很容易伤及线芯;三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层;公共护套层一般用电工刀剖削,先按线头所需长度,将刀尖对准两股芯线的中缝划开护套层,并将护套层向后扳翻,然后用电工刀齐根切去,如图所示;a划开护套层b切去护套层图塑料护套线的剖削切去护套后,露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去;钢丝钳或电工刀在切时切口应离护套层5－10mm;四、橡皮线绝缘层的剖削橡皮线绝缘层外面有一层柔韧的纤维编织保护层,先用剖削护套线护套层的办法,用电工刀尖划开纤维编织层,并将其扳翻后齐根切去,再用剖削塑料硬线绝缘层的方法,除去橡皮绝缘层;如橡皮绝缘层内的芯线上包缠着棉纱,可将该棉纱层松开,齐根切去;五、花线绝缘层的剖削花线绝缘层分外层和内层,外层是一层柔韧的棉纱编织层;剖削时选用电工刀在线头所需长度处切割一圈拉去,然后在距离棉纱编织层10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡皮绝缘层勒去;有的花线在紧贴线芯处还包缠有棉纱层,在勒去橡皮绝缘层后,再将棉纱层松开扳翻,齐根切去,如图所示;图花线绝缘层的剖削a去除编织层和橡皮绝缘层b扳翻棉纱六、橡套软线橡套电缆绝缘层的剖削橡套软线外包护套层,内部每根线芯上又有各自的橡皮绝缘层;外护套层较厚,按切除塑料护套层的方法切除,露出的多股芯线绝缘层,可用钢丝钳勒去;七、铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层,剖削时选用电工刀在铅包层切下一个刀痕,然后上下左右扳动折弯这个刀痕,使铅包层从切口处折断,并将它从线头上拉掉;内部芯线绝缘层的剖除方法与塑料硬线绝缘层的剖削方法相同;剖削铅包层的损伤过程如图所示;图铅包线绝缘层的剖削a剖切铅包层b折扳和拉出铅包层c剖削芯线绝缘层八、漆包线绝缘层的去除漆包线绝缘层是喷涂在芯线上的绝缘漆层;由于线径的不同,去除绝缘层的方法也不一样;直径在1mm以上的,可用细砂纸或细纱布擦去；直径在以上的,可用薄刀片刮去；直径在及以下的也可用细砂纸或细纱布擦除,但易于折断,需要小心操作;有时为了保留漆包线的芯线直径准确以便于测量,也可用微火烤焦其线头绝缘层,再轻轻刮去;导线线头的连接常用的导线按芯线股数不同,有单股、7股和19股等多种规格,其连接方法也各不相同;一、铜芯导线的连接1、单股芯线有绞接和缠绕两种方法绞接法用于截面较小的导线,缠绕法用于截面较大的导线;绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“×”形相交如图a所示,互相绞合2－3圈如图b所示,接着扳直两个线头的自由端,将每根线自由端在对边的线芯上紧密缠绕到线芯直径的6－8倍长如图c所示,将多余的线头剪去,修理好切口毛刺即可;缠绕法是将已去除绝缘层和氧化层的线头相对交叠,再用直径为的裸铜线做缠绕线在其上进行缠绕,如图所示,其中线头直径在5mm及以下的缠绕长度为60mm,直径大于5mm的,缠绕长度为90mm;a b c图单股芯线直线连接绞接图用缠绕法直线连接单股芯线图单股芯线T形连接2、单股铜芯线的T形连接单股芯线T形连接时可用绞接法和缠绕法;绞接法是先将除去绝缘层和氧化层的线头与干线剖削处的芯线十字相交,注意在支路芯线根部留出3－5mm 裸线,接着顺时针方向将支路芯线在干中芯线上紧密缠绕6－8圈如图所示;剪去多余线头,修整好毛刺;对用绞接法连接较的截面较大的导线,可用缠绕法如图所示;其具体方法与单股芯线直连的缠绕法相同;图用缠绕法完成单股芯线T形连接图小截面单股芯线T形连接对于截面较小的单股铜芯线,可用图所示的方法完成T形连接,先把支路芯线线头与干路芯线十字相交,在支路芯线根部留出3－5mm裸线,把支路芯线在干线上缠绕成结状,再把支路芯线拉紧扳直并紧密缠绕在干路芯线上,为保证接头部位有良好的电接触和足够的机械强度,应保证缠绕为芯线直径的8－10倍;3、7股铜芯线的直接连接把除去绝缘层和氧化层的芯线线头分成单股散开并拉直,在线头总长离根部距离的1/3处顺着原来的扭转方向将其绞紧,余下的三分之二长度的线头分散成伞形,如图a所示;将两股伞形线头相对,隔股交叉直至伞形根部相接,然后捏平两边散开的线头,如图b所示;接着7股铜芯线按根数2.2.3分成三组,先将第一组的两根线芯扳到垂直于线头的方向,如图c所示,按顺时针方向缠绕两圈,再弯下扳成直角使其紧贴芯线,如图d所示;第二组、第三组线头仍按第一组的缠绕办法紧密缠绕在芯线上,如图e所示；为保证电接触良好,如果铜线较粗较硬,可用钢丝钳将其绕紧;缠绕时注意使后一组线头压在前一组线头已折成直角的根部;最后一组线头应在芯线上缠绕三圈,在缠到第三圈时,把前两组多余的线端剪除,使该两组线头断面能被最后一组第三圈缠绕完的线匝遮住、最后一组线头绕到两圈半时,就剪去多余部分,使其刚好能缠满三圈,最后用钢丝钳钳平线头,修理好毛刺,如图f所示;到此完成了该接着的一半任务;后一半的缠绕方法与前一半完全相同;;图七股铜芯线的直接连接4、7股铜芯线的T形连接把除去绝缘层和氧化层的支路线端分散拉直,在距根部1/8处将其进一步绞紧,将支路线头按3和4的根数分成两组并整齐排列;接用用一字形螺丝刀把干线也分成尽可能对等的两组,并在分出的中缝处撬开一定距离,将支路芯线的一组穿过干线的中缝,另一组排于干路芯线的前面,如图a所示;先将前面一组在干线上按顺时针方向缠绕3－4圈,剪除多余线头,修整好毛刺,如图b所示;接着将支路芯线穿越干线的一组在干线上按反时针方向缠绕3－4圈,剪去多余线头,钳平毛刺即可,如图c所示;图七股铜芯线T形连接5、19股铜芯线的直线连接和T形连接19股铜芯线的连接与7股铜芯线连接方法基本相同;在直线连接中,由于芯线股数较多,可剪去中间几股,按要求在根部留出一定长度绞紧,隔股对叉,分组缠绕;在T形连接中,支路芯线按9和10的根数分成两组,将其中一组穿过中缝后,沿干线两边缠绕;为保证有良好的电接触和足够的机械强度,对这类多股芯线的接头,通常都应进行钎焊处理,即对连接部分加热后搪锡;课外作业:简述导线连接的几种方法熟练的做出导线的波形与连接项目四白炽灯照明电路的安装一、教学目的使学生明白白炽灯的工作原理和电路安装电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯二、教学方法：实物教学、现场操作讲解三、教学重难点：白炽灯原理,构成及电路安装异地控制白炽灯四、教具：五、教学内容及过程：组织教学：考勤1、白炽灯白炽灯结构简单,使用可靠,价格低廉,其相应的电路也简单,因而应用广泛,其主要缺点是发光效率较低,寿命较短,如下图为白炽灯泡的外形;白炽灯泡由灯丝、玻壳和灯头三部分组成;其灯丝一般都是由钨丝制成,玻壳由透明或不同颜色的玻璃制成;40W以下的灯泡,将玻灯泡示意图壳内抽成真空；40W以上的灯泡,在玻壳内充有氩气或氮气等惰性气体,使钨丝不易挥发,以延长寿命;灯泡的灯头,有卡口式和螺口式两种形式,功率超过300W的灯泡,一般采用螺口式灯头,因为螺口灯座比卡口式灯座接触和散热要好;2、常用的灯座常用的灯座有,卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等,外形结构如下图的a、b、c、d;3、常用的开关开关的品种很多,常用的开关有接线开关、顶装拉线开关,防水接线开关、平开关、暗装开关等,这几种开关外形图分别如下图：4、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式,如下图所示;5、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上,白炽灯的基本控制线路如下表所示,可选用几种进行实验6、白炽灯常见故障及处理方法7、白炽灯两地控制线路的安装A、用两只双联开关控制一盏灯;用两只双联开关在两个地方控制一盏灯,常用于楼梯和走廊上,如图2—20所示;在电路中,两个双联开关通过并行的两根导线相连接,不管开关处在什么位置,总有一条线连接于两只开关之间;如果灯现在处于熄灭状态,转动任一个双联开关即可使灯点亮；如果灯现在处于点亮状态,转动任一个双联开关,可使灯熄灭;从而实现了“一灯两控”;B、用两只双联开关和一只三联开关在三个地方控制一盏灯,也常用于楼梯和走廊上;实训内容及要求1在木板上安装一只开关控制两盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;2在木板上安装两只双联开关控制一盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;3在木板上安装两只双联开关和一只三联开关共同控制一盏灯的线路;要求自己设计电路,分析原理,并写出工艺要求和注意事项;项目五日光灯照明电路一、教学目的使学生明白日光灯照明工作原理和电路的安装二、教学方法：实物教学、现场操作讲解三、教学重难点：日光灯照明工作原理和电路的安装四、教具：五、教学内容及过程：组织教学：考勤分析日光灯工作原理1．日光灯的点燃过程⑴闭合开关,电压加在启动器两极间,氖气放电发出辉光,产生的热量使U型动触片膨胀伸长,跟静触片接触使电路接通;灯丝和镇流器中有电流通过;⑵电路接通后,启动器中的氖气停止放电,U型片冷却收缩,两个项目六常用低压电器的识别新授引出今天要讲的低压电器：刀开关,熔断器,交流接触器,热继电器,按钮2、让学生寻找生活中的它们;提问：你见到过这些低压电器吗用在哪些地方它们有什么作用呢二、新授常见低压电器1、刀开关转换开关1展示图片：转换开关;2识别庐山真面目;活动一：学生6人一组,每组一个负责人负责本组活动,分组拆装转换开关;3介绍转换开关结构与工作原理;1结构及组成的部件2工作原理3作用引导学生得出4符号5学生使用万用表测试转换开关组,动手操作,讨论,进行合作学习;学生分组合作,积极讨论、完成练习纸上任务,并踊跃发言,教师引导学生得出结论;学生分组合作,积极讨论、完成练习纸上任务,并踊跃发言;学生讨论完成任务,画出电路;;地开展教学;以图片的形式让学生先直观地了解低压电器;针对中职生特点,专业技能和理论知识的教学采取在做中学;先动手,再渗透理论知识;让学生自己动手拆开实物,用多媒体课件将低压电器内部结构展示出来,实物与图片结合,直观易懂;对难于用语言表述的知识难点进行突破;学生能自己找出答案;调动学生自我参与课堂的积极性,通过设置任务的形式开展教学;以活动的形式,设计递进式问题、层层深入的教学引导与分析教学重点;学生分组讨论,加强合作;培养学生的知识分析和应用能力;机电专业的教学离不开。

任务一口对口人工呼吸法、胸外心脏压挤法进行触电急救 (6)任务二防雷接地体的安装 (10)项目二电工基本操作的技能 (11)任务一常用电工工具的使用与正确选择专用电工工具 (14)任务二常用导线的连接 (19)任务三电烙铁钎焊焊接工艺 (22)项目三使用常用电工仪器仪表的技能 (23)任务一常用的电工仪表的构成和工作原理及电工仪表的正确选择 (24)任务二万用表、兆欧表、钳形电流表的使用 (33)项目四电气照明和内线工程的安装技能 (34)任务一电光源以及照明器具的布置和安装原则 (34)任务二白炽灯、日光灯和插座的安装与维修 (36)任务三配电板的安装 (38)任务四室内配线的安装 (39)项目五低压电器的安装与维修技能 (40)任务一常用低压电器的分类、品种和拆卸与组装………………………………………任务二低压电器常见故障的检查与排除…………………………………………………项目六交流异步电动机的安装与维修技能……………………………………………………任务一单相与三相交流异步电动机的工作原理、结构…………………………………任务二三相交流异步电动机的装配、故障检查与排除………………………………任务三（选修）单相电容式电动机的结构、工作原理与装配…………………………项目一安全用电常识及触电急救技能任务一口对口人工呼吸法、胸外心脏压挤法进行触电急救1.1.1安全用电常识一、人身触电事故当电流流过人体时对人体内部造成的生理机能的伤害，称之为人身触电事故。

电流对人体伤害的严重程度一般与通过人体电流的大小、时间、部位、频率和触电者的身体状况有关。

流过人体的电流越大，危险越大；电流通过人体脑部和心脏时最为危险；工频电流危害要大于直流电流。

不同电流对人体的影响见表1-1表1-1 不同电流对人体的影响1 ．单相触电由于电线绝缘破损、导线金属部分外露、导线或电气设备受潮等原因使其绝缘部分的能力降低，导致站在地上的人体直接或间接地与火线接触，这时电流就通过人体流人大地而造成的单相触电事故。
