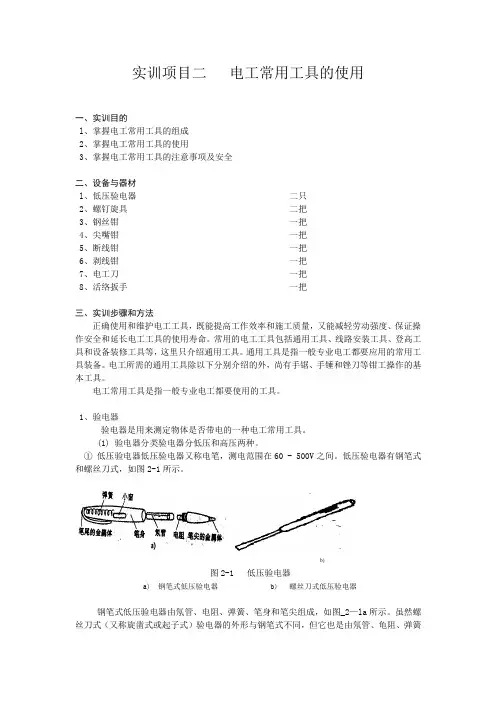

实训项目二电工常用工具的使用一、实训目的l、掌握电工常用工具的组成2、掌握电工常用工具的使用3、掌握电工常用工具的注意事项及安全二、设备与器材l、低压验电器二只2、螺钉旋具二把3、钢丝钳一把4、尖嘴钳一把5、断线钳一把6、剥线钳一把7、电工刀一把8、活络扳手一把三、实训步骤和方法正确使用和维护电工工具，既能提高工作效率和施工质量，又能减轻劳动强度、保证操作安全和延长电工工具的使用寿命。
常用的电工工具包括通用工具、线路安装工具、登高工具和设备装修工具等，这里只介绍通用工具。
通用工具是指一般专业电工都要应用的常用工具装备。
电工所需的通用工具除以下分别介绍的外，尚有手锯、手锤和锉刀等钳工操作的基本工具。
电工常用工具是指一般专业电工都要使用的工具。
1、验电器验电器是用来测定物体是否带电的一种电工常用工具。
(1) 验电器分类验电器分低压和高压两种。
①低压验电器低压验电器又称电笔，测电范围在60 - 500V之间。
低压验电器有钢笔式和螺丝刀式，如图2-1所示。
b)图2-1 低压验电器a) 钢笔式低压验电器 b) 螺丝刀式低压验电器钢笔式低压验电器由氖管、电阻、弹簧、笔身和笔尖组成，如图_2—la所示。
虽然螺丝刀式（又称旋凿式或起子式）验电器的外形与钢笔式不同，但它也是由氖管、龟阻、弹簧等组成，如图2-lb所示。
用电笔验电时、，带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电笔中的氖管在电场作用下就会发光。
使用低压验电器时，必须正确握持低压验电器，照图2-2所示方法使氖管小窗朝向自己，手指或手掌顶住笔尾金属体。
图2-2 低压验电器的握法a）钢笔式握法 b）螺丝刀式握法②高压验电器高压验电器又称高压测电器。
主要用来测量电力输送网络中的高压电。
10kV高压测电器由金属钩、氖管、氖管窗、固紧螺钉、护环和把柄等组成，如图2-3所示。
图2-3 10KV高压验电器使用高压验电器时，应特别注意手握部位不得超过护环，如图2-4所示。
一体化教学教案1）用电笔验电时、带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电笔中的氖管在电场作用下就会发光。
同发光管式。
读数时最高显示数为被测值。
(3)、使用验电器的安全知识①验电器在使用前应在确有电源处试测，高压验电器握法4）使用前应在带电体上试测，以检查是否完好。
不可靠的验电器不准使用。
高压验电器应每六个月进行一次耐压试验，以确保安全。
2、螺钉旋具：(1）螺钉旋具的式样和规格很多，按头部形状可分为一字形和十字形两种。
(1）使用螺钉旋具的安全知识①电工不可使用金属杆直通柄顶穿心的螺钉旋具，则便用时很易造成触电事故。
②使用螺钉旋具紧固或拆卸带电的螺钉时，1—钳口 2—齿口 3—刀口 4—铡口 5—绝缘管(1) 尖嘴钳的用途①带有刃口的尖嘴钳能剪断较小金属丝。
断线钳专用于剪断较粗的金属丝、常用规格有130mm、160mm200mm四种。
剥线钳的规格有140mm为0.6mm,1.2mm和1.7mm于铝、铜线，直径为0 .6mm(l）电工刀的使用使用时应将刀口朝外剖削，剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。
（a）冲击钻形状（b）冲击钻头图,冲击钻11、紧线器：示范操作讲解。
紧线器的构造和使用使用时定位钩必须勾住架线支架或横担，夹住需收紧导线的端部，然后扳动手柄，逐步收紧。
分钟1)顶拔器结构和使用、示范操作讲解。
13、套筒扳手：用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用。
由套筒和手柄两部分组成，套筒的选(b)套筒（a）垂直吊物（b）水平拉物滑轮的使用示范操作讲解。
三、导线的剖削与连接方法及相关知识导线分为电磁线和电力线两大类，是电工的一种最基本而又最关键的操作工艺，许多电气事故的根本原因，往往是由于导线线头的加工不良而引起的，因此必须正确掌握工艺。
○1塑料线绝缘层的剖削。
四、作业布置1、低压验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀和活络扳手使用训练。
项目二-常用电工工具的使用项目二常用电工工具的使用一、教学目的认识电工工具是培养电工动手能力和解决实际问题的实践基础二、教学方法：讲授、实训三、教学重难点：正确认识使用工具四、教具：电工工具五、教学内容及过程：组织教学：考勤导入教学：电工基本操作工艺是电工的基本功。
主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容。
它是培养电工动手能力和解决实际问题的实践基础。
电工工具是电气操作的基本工具，电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法。
常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具。
主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。
2、线路装修工具：指电力内外线装修必备的工具。
它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备。
主要有各类电工用凿、冲击电钻、管子钳、剥线钳、。
紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。
主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图2.1(a)、(b)所示。
a bC d图2.1低压测电笔及其用法(a)笔式 (b)螺丝刀式 (c)笔式测电笔用法(d)螺丝刀式测电笔用法使用时手指必须接触金属笔挂（笔式）或测电笔的金属螺钉部（螺丝刀式）。
使电流由被测带电体经测电笔和人体与大地构成回路。
只要被测带电体与大地之间电压超过60V时，测电笔内的氖管就会起辉发光。
操作方式如图2.1(c)、(d)所示。
由于测电笔内氖管及所串联的电阻较大，形成的回路电流很小，不会对人体造成伤害。
应注意，测电笔在使用前，应先在确认有电的带电体上试验，确认测电笔工作正常后，再进行正常验电，以免氖管损坏造成误判，危及人身或设备安全。
任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作，本次任务学习利用常用电工工具完成导线加工处理。
表1-13是为完成本次任务需要准备的器材。
表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具，这些工具的使用方法及注意事项见表1-14所示。
表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项：4）钳头不可代替锤子作为敲打工具。
尖 嘴 钳使用说明：物体不可过大，用力勿过猛。
断 线 钳使用说明：电线、金属丝及导线电缆。
剥 线 钳使用说明：电工刀使用说明：导线在连接时需要剥削绝缘层，根据不同类型导线选择合适的工具进行加工处理，具体方法见表1-15。
表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。
①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右，用力向线端推削，注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削。
①用钢丝钳切入绝缘层，不能伤及线芯②右手握住钳头，向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把，剥掉绝缘层塑料护套线剥①根据长度横向划一深痕，但不能损②找准芯线中间缝隙，划破保护套层伤芯线绝缘层③向后扳翻护套，用刀齐根切去④在距离护套层10mm处，用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。
花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候，往往需要制作连接圈，以加大连接的牢固度。
《电工技能训练》教学工作页
（一）测电笔
作用：用于物体是否带电的测试，不能测定物体带电电压和电流的大小。
数显测电笔螺丝刀式测电笔钢笔式测电笔
（二）钳口工具
1．尖嘴钳
尖嘴钳如图所示。
它主要用在焊点上网绕导线和元器件引线，
线成形、布线等。
尖嘴钳一般都带有塑料套柄，使用方便，且能绝缘。
2．钢丝钳（平嘴钳）
3．圆嘴钳
如图所示：它主要用于夹持螺母等物体。
且能绝缘。
的引线。
剪线时，要使钳头朝下，在不变动方向时可用另一只手遮挡，防止剪下的线头飞出伤眼。
手柄带有塑料套柄，使用方便，且能绝缘。
一般能承受
左右的电压。
5．镊子
如图所示：它主要用焊接时夹持细小元件，
和元器件引线，以及元器件引线成形、布线等。
手柄不绝缘，不能带电操作。
（三）紧固工具（用于螺母的紧固）．一字形螺钉旋具（一字改刀）．十字形螺钉旋具（十字改刀）
4．机动螺钉旋具5．螺母旋具
万用表在测量前，应注意水平放置时，
度线上，否则读数会有较大的误差。
若不在零位，应通过机械调零的方法（即使
a. 绝缘剖削长度为芯线直径的70倍左右,
b.扳直两线头把两线头的线芯进行X相交,互相绞接2~~3圈
c.将每个线头在芯线上紧贴并缠绕6圈,用钢丝钳切去余
并钳平芯线末端。
《电工技能实训教程》项目常用电工工具的使用与导线课件 (一)电工技能实训教程项目是一项旨在提高电工技术水平的实践性培训项目，其核心是电工实训，而电工实训需要用到各种电工工具和相关课件。
本文将着重介绍该项目中常用的电工工具和导线课件的使用方法。
一、常用电工工具1. 牵引线：牵引线是一种用于拉线的工具，通常用于将线从管道、墙壁或其他难以到达的地方带出。
使用时将牵引线连接到需要拉线的地方，再慢慢地将线拉出来即可。
2. 手电钻：手电钻是一种带有电动机的电工工具，主要用于钻孔。
使用时，需要根据需要选择相应的钻头，将电钻置于需要钻孔的位置，按下开关，慢慢地往下推，即可完成钻孔操作。
3. 直角卡尺：直角卡尺是一种用于测量直角的工具，常用于在木材、金属等材料上测量直角。
使用时将直角卡尺对准需要测量的两个直角，将其沿着这两个直角压紧即可。
4. 焊接机：焊接机是一种用于焊接金属的工具，主要用于将两个或多个金属部件连接在一起。
使用时需要先将金属部件的表面清洁干净，然后将两个金属部件交错排列，将焊接机连接到电源上，接着将焊接机的电极放置在需要焊接的地方，稍微加压即可完成焊接操作。
二、导线课件在电工技能实训教程项目中，导线课件是为电工学员提供实际操作指导的必要工具，其主要功能是指导电工学员掌握电线电缆的故障诊断、修理和维护方法。
以下是导线课件的主要内容：1. 导线断路：该课件主要介绍导线断路的原因和解决方法。
通过学习该课件，电工学员将了解到导线断路的主要表现和解决方法，为其以后的工作提供指导。
2. 导线短路：该课件主要介绍导线短路的原因和解决方法。
电工学员通过学习该课件，可以了解到导线短路的表现以及如何排除故障，提高其日常维护和修理能力。
3. 绝缘子故障：该课件主要介绍绝缘子故障的原因和解决方法。
学生通过学习该课件，可以了解到绝缘子故障的常见原因和相应的修复方法，提高其实际操作能力。
总之，掌握常用的电工工具和相关导线课件的使用方法对电工学员来说是至关重要的。
