电工技能与实训教案一、教案基本信息1.1 课程名称:电工技能与实训1.2 课程性质:专业技能课程1.3 课时安排:本学期共32课时,每课时45分钟1.4 教学目标:使学生掌握基本的电工理论知识,具备实际的电工操作技能二、教学内容与教学目标2.1 第一章电工基础2.1.1 电压、电流、电阻的概念与计算2.1.2 欧姆定律、焦耳定律的应用2.1.3 学生能熟练使用万用表测量电压、电流、电阻2.2 第二章电工工具与材料2.2.1 了解并识别常用的电工工具(如螺丝刀、扳手、钳子等)2.2.2 熟悉电工材料的分类及用途(如电线、电缆、绝缘材料等)2.2.3 学生能正确选用电工工具和材料2.3 第三章电工电路的基本连接2.3.1 串并联电路的特点和应用2.3.2 开关、保险丝的作用与安装2.3.3 学生能独立完成简单电路的连接和调试2.4 第四章低压电器设备2.4.1 认识并了解常见的低压电器设备(如断路器、接触器、继电器等)2.4.2 掌握低压电器设备的安装与维护方法2.4.3 学生能对低压电器设备进行基本的故障排查和修复2.5 第五章照明及动力线路的安装与维修2.5.1 掌握照明电路的布局和安装方法2.5.2 了解动力线路的基本原理和安装要求2.5.3 学生能独立完成照明及动力线路的安装与维修工作三、教学方法与教学手段3.1 采用讲授法、演示法、实践教学法等多种教学方法,注重理论与实践相结合3.2 使用多媒体课件、实物展示、电工实验设备等教学手段,提高学生的学习兴趣和动手能力四、教学评价4.1 平时成绩:包括课堂表现、作业完成情况等,占总成绩的30%4.2 实训报告:对每次实训进行总结和反思,占总成绩的30%4.3 期末考试:理论知识与实际操作相结合的考试,占总成绩的40%五、教学进度安排5.1 第一章:4课时5.2 第二章:3课时5.3 第三章:3课时5.4 第四章:4课时5.5 第五章:5课时六、第六章电工测量与控制6.1 理解电工测量的基本原理和方法,包括电压、电流、功率的测量。
电工技能实训教程第二版教学设计一、教学目标本课程旨在通过对电工技能实训的教学,帮助学生掌握各种电器安装、维修和维护的技能,提升学生的电器操作水平和安全意识。
具体教学目标如下:1.掌握电器操作的基本要求和注意事项;2.了解各种电器的特点、使用范围和安装细节;3.掌握电线、插座、开关等电器配件的安装和维护技能;4.掌握故障排除和维修的基本方法;5.具备一定的电器安全常识和应急处理能力。
二、教学内容本课程的教学内容主要包括以下几个方面:1. 电器安装前的准备工作1.测量与评估2.确定安装位置3.查找可用电源4.了解供电情况2. 电器的安装和调试1.连接电源2.安装开关3.安装插座和插头4.安装灯具5.连接电线6.调试后验收3. 电器的维护和保养1.清洁2.更换配件3.防潮、防腐蚀措施4. 故障排除和维修1.故障检查方法2.故障诊断及处理3.备件更换方法5. 电器安全使用和应急处理1.电器使用注意事项2.安全注意事项3.应急处理方案三、教学方法本课程采用理论课和实验课相结合的教学方法。
1. 理论课在理论课中,通过讲授电器相关的基础理论知识,还原出真实的电器安装与维修情景,让学生对电器工作原理和操作规范有更深入的了解。
在课堂上还可以放映一些电器安装与维修的视频,进一步帮助学生理解。
2. 实验课在实验课中,教师会为学生准备各种不同类型的电器实训设备,学生将分为小组完成实训任务,通过实际操作中的感知和体验,进一步巩固理论知识,并掌握各种电器配件的安装和维护技能和故障排查的方法。
四、教学评价1.学生在理论考试中的成绩;2.学生在实验考核中的表现;3.学生的操作规范和操作技能;4.学生的安全意识和应急处理能力。
五、教材及参考资料教材:电工技能实训教材(第二版)参考资料:电工技能实训视频、电器使用说明书、相关技术图纸。
六、课程总结本课程旨在通过实践教学的方式帮助学生更好地掌握电器安装、维修和保养的技能。
通过学习和实践,学生将能够具备独立操作电器的能力,提高操作技能及安全意识,为学生今后的就业和生活提供更好的保障。
电工技能模块实训指导书实训项目一、触电急救(P14)目的:了解口对口人工呼吸法和胸外心脏挤压法的操作要领。
工具、设备与器材:橡胶模似人、棕垫实训时间:4学时实训内容与步骤:一、使触电者脱离电源的方法⒈低压触电者脱离电源的方法:①“拉”:就近拉开电源开关,拨出插销式瓷插保险,②“剪”:用带有绝缘手柄的绝缘工具剪断电源线,③“砍”:用干燥手柄的斧头、铁镐、锄头砍断电线,④“挑”:用干燥的木棒、竹竿等挑开触电者身上的导线,⑤“垫”:用绝缘材料垫在触电者身下,使之脱离电源,⑥“拽”:用绝缘物品戴在手上拉开触电者。
⒉高压触电者脱离电源的方法:①使用相同绝缘等级的工具断开电源,②抛短路线,③通知供电部门停电。
二、现场抢救步骤:1.使触电者迅速脱离电源,并将触电者平躺在干燥通风的地方。
2.通畅气道,清除触电者口、鼻中的异物,解开围巾、领带、衣扣、皮带。
3.检查触电者情况:“看、听、试”1)拨开触电者的眼皮看瞳孔是否放大2)检查触电者是否有呼吸:用手指背轻放在触电者鼻孔前,是否有热气,时间1-2秒,同时观察触电者腹部是否有起伏。
3)检查触电者是否有心跳:用手指触摸触电者的颈动脉看是否有搏动,时间1-2秒,或用耳贴在触电者的左胸听有没有心跳。
4)检查触电者有没有外伤。
4.根据检查情况进行抢救1)有心跳、无呼吸:采用口对口(鼻)呼吸法操作过程:(1)抢救者跪在触电者一侧,将其头充分后仰,一只手掰开触电者的嘴。
另一只手捏住其鼻子。
(2)抢救者深吸一口气,将嘴紧贴触电者的嘴,手捏住其鼻子大口吹气。
时间2秒,吹气量800-1200毫升(3)吹气完毕,立即离开触电者的嘴,同时迅速松开鼻孔,让气体从触电者的肺部排出,时间3秒。
(4)重复操作,每分钟12次,直到触电者苏醒为止注意:触电者为儿童,只可小口吹气,以免肺泡破裂2)无心跳、有呼吸:采用人工胸外挤压法操作过程:(1)使触电者仰卧在硬板上或比较紧实的地方。
(2)抢救者跨跪在触电者臀部两侧,或跪在触电者一侧,右手掌根放在触电者心窝稍高一点的地方,即两乳头间略下一点,胸骨下三分之一处,中指指尖对准颈部凹陷的下缘,左掌压在右手背上,双臂伸直。
电工技能模块实训指导书实训项目一、触电急救(P14)目的:了解口对口人工呼吸法和胸外心脏挤压法的操作要领。
工具、设备与器材:橡胶模似人、棕垫实训时间:4学时实训内容与步骤:一、使触电者脱离电源的方法⒈低压触电者脱离电源的方法:①“拉”:就近拉开电源开关,拨出插销式瓷插保险,②“剪”:用带有绝缘手柄的绝缘工具剪断电源线,③“砍”:用干燥手柄的斧头、铁镐、锄头砍断电线,④“挑”:用干燥的木棒、竹竿等挑开触电者身上的导线,⑤“垫”:用绝缘材料垫在触电者身下,使之脱离电源,⑥“拽”:用绝缘物品戴在手上拉开触电者。
⒉高压触电者脱离电源的方法:①使用相同绝缘等级的工具断开电源,②抛短路线,③通知供电部门停电。
二、现场抢救步骤:1.使触电者迅速脱离电源,并将触电者平躺在干燥通风的地方。
2.通畅气道,清除触电者口、鼻中的异物,解开围巾、领带、衣扣、皮带。
3.检查触电者情况:“看、听、试”1)拨开触电者的眼皮看瞳孔是否放大2)检查触电者是否有呼吸:用手指背轻放在触电者鼻孔前,是否有热气,时间1-2秒,同时观察触电者腹部是否有起伏。
3)检查触电者是否有心跳:用手指触摸触电者的颈动脉看是否有搏动,时间1-2秒,或用耳贴在触电者的左胸听有没有心跳。
4)检查触电者有没有外伤。
4.根据检查情况进行抢救1)有心跳、无呼吸:采用口对口(鼻)呼吸法操作过程:(1)抢救者跪在触电者一侧,将其头充分后仰,一只手掰开触电者的嘴。
另一只手捏住其鼻子。
(2)抢救者深吸一口气,将嘴紧贴触电者的嘴,手捏住其鼻子大口吹气。
时间2秒,吹气量800-1200毫升(3)吹气完毕,立即离开触电者的嘴,同时迅速松开鼻孔,让气体从触电者的肺部排出,时间3秒。
(4)重复操作,每分钟12次,直到触电者苏醒为止注意:触电者为儿童,只可小口吹气,以免肺泡破裂2)无心跳、有呼吸:采用人工胸外挤压法操作过程:(1)使触电者仰卧在硬板上或比较紧实的地方。
(2)抢救者跨跪在触电者臀部两侧,或跪在触电者一侧,右手掌根放在触电者心窝稍高一点的地方,即两乳头间略下一点,胸骨下三分之一处,中指指尖对准颈部凹陷的下缘,左掌压在右手背上,双臂伸直。
电工技能与实训教案第一章:电工基础1.1 电流、电压和电阻的概念解释电流、电压和电阻的基本概念介绍电流的计量单位(安培)、电压的计量单位(伏特)和电阻的计量单位(欧姆)1.2 电路的基本组成部分介绍电路的组成部分,包括电源、导线、开关、电器等解释电路的闭合和断开原理1.3 电路的符号表示学习电路图中常用的符号,如电源符号、开关符号、电阻符号等练习阅读和绘制简单的电路图第二章:电工工具与设备2.1 电工工具的使用介绍常见的电工工具,如螺丝刀、扳手、钳子等演示工具的正确使用方法,并强调安全注意事项2.2 电线和电缆的安装与接线介绍电线和电缆的种类、规格和用途演示电线和电缆的安装与接线方法,包括剥线、连接线头等2.3 电工设备的操作与维护介绍常见的电工设备,如电钻、电焊机、切割机等演示设备的正确操作方法,并强调安全注意事项第三章:照明电路3.1 照明电路的基本组成介绍照明电路的组成部分,包括电源、开关、灯具、导线等解释电路的接线原理和注意事项3.2 照明电路的安装与调试学习照明电路的安装步骤,包括布线、接线、固定灯具等练习照明电路的调试方法,确保电路正常运行3.3 照明设备的选用与维护介绍照明设备的种类、规格和选用原则学习照明设备的维护方法,包括更换灯泡、检查电路等第四章:电工安全4.1 电工安全知识介绍电工安全的基本知识,如触电的危险性、安全用电的原则等强调电工操作中的安全注意事项,如穿戴绝缘手套、鞋子等4.2 触电急救学习触电急救的基本步骤,包括断电、救援、心肺复苏等进行触电急救的模拟演练,提高应对紧急情况的能力4.3 火灾逃生与灭火介绍火灾逃生的基本原则和方法,如保持冷静、使用湿毛巾等学习灭火器的使用方法,提高火灾扑救的能力第五章:电气控制5.1 继电器的原理与应用介绍继电器的基本原理和结构学习继电器在电气控制电路中的应用,如控制电机启停等5.2 接触器的原理与应用介绍接触器的基本原理和结构学习接触器在电气控制电路中的应用,如控制电机速度等5.3 PLC编程与控制介绍PLC(可编程逻辑控制器)的基本原理和编程方法学习PLC在电气控制电路中的应用,如自动化生产线控制等第六章:电机与控制6.1 电机的基础知识介绍电机的基本概念、类型和原理学习电机的参数和性能指标,如功率、转速、电流等6.2 电动机的控制学习电动机的启动、停止和反转控制方法掌握电动机控制电路的安装和调试技巧6.3 特殊电机介绍了解特殊电机,如变频器、伺服电机等的原理和应用学习特殊电机的控制方法和编程技术第七章:电力电子技术7.1 电力电子器件介绍电力电子器件的基本原理和特性,如晶闸管、GTO、IGBT等学习电力电子器件的选择和应用方法7.2 电力电子电路学习电力电子电路的基本原理和应用,如斩波电路、逆变电路等掌握电力电子电路的调试和故障排除技巧7.3 电力电子技术的应用了解电力电子技术在电力系统、工业控制等领域的应用学习电力电子技术的最新发展和趋势第八章:电力线路与布线8.1 电力线路的基础知识介绍电力线路的类型、结构和材料学习电力线路的设计和计算方法8.2 电力线路的施工与维护学习电力线路的施工工艺和操作方法掌握电力线路的维护和检修技巧8.3 布线系统的设计与安装学习布线系统的规划和设计方法掌握布线系统的安装和调试技巧第九章:通信与自动化技术9.1 通信技术基础介绍通信系统的基本原理和组成学习模拟通信和数字通信的原理和应用9.2 自动化控制系统学习自动化控制系统的基本原理和组成掌握PID控制、模糊控制等控制策略的应用9.3 现场总线与工业以太网了解现场总线和工业以太网的基本概念和应用学习现场总线和工业以太网的通信协议和编程技术第十章:电工实训项目10.1 实训项目一:照明电路的设计与安装设计一个简单的照明电路,包括电源、开关、灯具等安装电路,并进行调试,确保电路正常运行10.2 实训项目二:电动机的控制电路设计与安装设计一个电动机的控制电路,包括启动、停止和反转控制安装电路,并进行调试,确保电动机正常运行10.3 实训项目三:电力电子电路的设计与调试设计一个简单的电力电子电路,如斩波电路或逆变电路安装电路,并进行调试,确保电路正常运行10.4 实训项目四:电力线路的施工与维护根据设计图纸,进行电力线路的施工,包括布线、接线等对电力线路进行维护和检修,确保线路的安全稳定运行10.5 实训项目五:自动化控制系统的应用学习自动化控制系统的应用案例,如温度控制器、流量控制器等进行自动化控制系统的编程和调试,实现对控制对象的精确控制重点和难点解析1. 电工基础理论部分重点关注章节:一、电流、电压和电阻的概念;二、电路的基本组成部分;三、电路的符号表示。

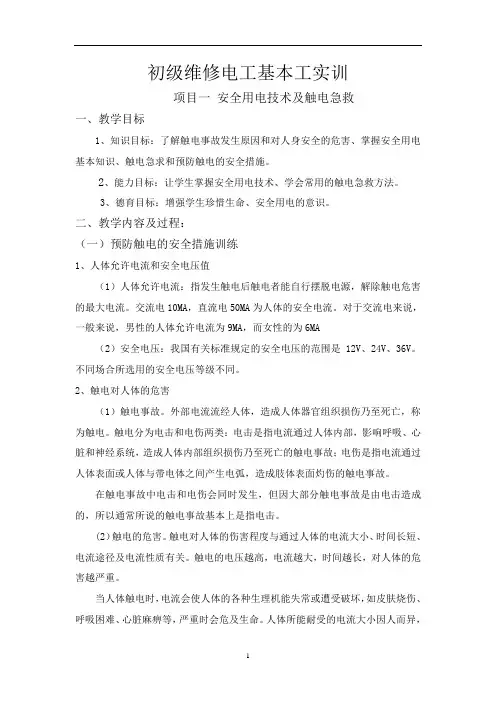

初级维修电工基本工实训项目一安全用电技术及触电急救一、教学目标1、知识目标:了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施。
2、能力目标:让学生掌握安全用电技术、学会常用的触电急救方法。
3、德育目标:增强学生珍惜生命、安全用电的意识。
二、教学内容及过程:(一)预防触电的安全措施训练1、人体允许电流和安全电压值(1)人体允许电流:指发生触电后触电者能自行摆脱电源,解除触电危害的最大电流。
交流电10MA,直流电50MA为人体的安全电流。
对于交流电来说,一般来说,男性的人体允许电流为9MA,而女性的为6MA(2)安全电压:我国有关标准规定的安全电压的范围是12V、24V、36V。
不同场合所选用的安全电压等级不同。
2、触电对人体的危害(1)触电事故。
外部电流流经人体,造成人体器官组织损伤乃至死亡,称为触电。
触电分为电击和电伤两类:电击是指电流通过人体内部,影响呼吸、心脏和神经系统,造成人体内部组织损伤乃至死亡的触电事故;电伤是指电流通过人体表面或人体与带电体之间产生电弧,造成肢体表面灼伤的触电事故。
在触电事故中电击和电伤会同时发生,但因大部分触电事故是由电击造成的,所以通常所说的触电事故基本上是指电击。
(2)触电的危害。
触电对人体的伤害程度与通过人体的电流大小、时间长短、电流途径及电流性质有关。
触电的电压越高,电流越大,时间越长,对人体的危害越严重。
当人体触电时,电流会使人体的各种生理机能失常或遭受破坏,如皮肤烧伤、呼吸困难、心脏麻痹等,严重时会危及生命。
人体所能耐受的电流大小因人而异,对于一般人,当工频交流电流超过50mA时,就会有致命危险。
通过人体电流的大小、主要取决于施加于人体的电压及人体本身的电阻。
人体电阻包括体内电阻和皮肤电阻,体内电阻基本不受外界影响,其值约为500Ω。
皮肤电阻随外界条件不同有较大的变化,干燥的皮肤,电阻大约在100kΩ以上,但随着皮肤的潮湿度加大,电阻逐渐减小,可降至1kΩ以下,潮湿时触电的危险性更大。

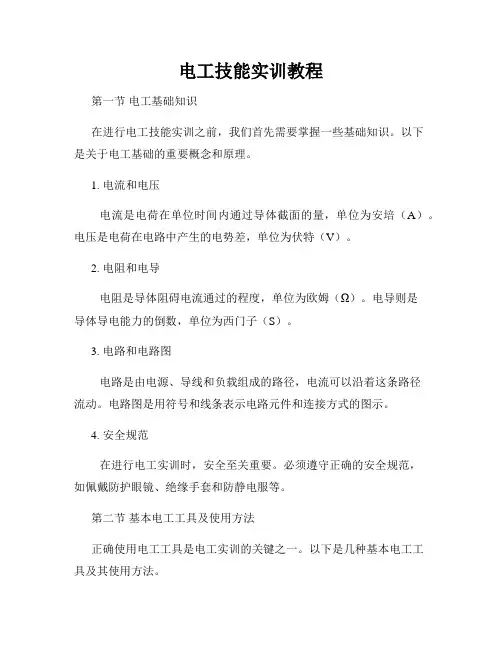

电工技能实训教程第一节电工基础知识在进行电工技能实训之前,我们首先需要掌握一些基础知识。
以下是关于电工基础的重要概念和原理。
1. 电流和电压电流是电荷在单位时间内通过导体截面的量,单位为安培(A)。
电压是电荷在电路中产生的电势差,单位为伏特(V)。
2. 电阻和电导电阻是导体阻碍电流通过的程度,单位为欧姆(Ω)。
电导则是导体导电能力的倒数,单位为西门子(S)。
3. 电路和电路图电路是由电源、导线和负载组成的路径,电流可以沿着这条路径流动。
电路图是用符号和线条表示电路元件和连接方式的图示。
4. 安全规范在进行电工实训时,安全至关重要。
必须遵守正确的安全规范,如佩戴防护眼镜、绝缘手套和防静电服等。
第二节基本电工工具及使用方法正确使用电工工具是电工实训的关键之一。
以下是几种基本电工工具及其使用方法。
1. 螺丝刀螺丝刀用于拧紧和松开螺丝。
选择合适的螺丝刀尺寸,并确保刀具与螺丝槽相匹配。
2. 钳子钳子有不同种类,如扁嘴钳、圆嘴钳和剥线钳。
选择合适的钳子,并注意使用方法和力度。
3. 电线钳电线钳用于剥去电线绝缘层和制作接线端子。
使用时要注意剥线深度和绝缘层的完整性。
4. 测量仪器测量仪器包括电压表、电流表和万用表等。
使用前要选择合适的量程,并准确连接测试点。
第三节安全电气设备操作电工实训需要涉及到各种安全电气设备。
在使用这些设备时,必须严格遵守以下操作步骤。
1. 断路器断路器用于在电路中断开电流,以防止电器或电线过载。
使用前要检查额定电流和操作方法。
2. 接触器接触器用于控制电流的通断,常用于电动机和照明系统。
使用前要检查接触器的控制电路和电流要求。
3. 安全开关安全开关可以在紧急情况下切断电源。
在紧急情况下,及时按下安全开关以确保人身安全。
第四节电路组装与故障排除组装电路和排除故障是电工技能实训的重要环节。
1. 电路组装在组装电路时,首先要根据电路图选择合适的元件,并正确连接导线。
注意检查所有连接点是否紧固可靠。
