《电工技能实训教程》项目2常用电工工具的使用与导线连接全解PPT课件
- 格式：ppt
- 大小：530.50 KB
- 文档页数：48
下载文档原格式
合集下载
电工技术基础与技能项目二课件
(1)间接测量 按住B键,将笔头靠近电源线,如果电源线带电的话,数字感应 测电笔的显示器上将显示高压符号。
(2)直接测量 按住A键,将笔头接触带电体,数字感应测电笔的显示器上将 分段显示电压,最后显示数字为所测电路电压等级。
任务二 专用电工工具的使用
1.电钻
(1)电钻的种类 1)手电钻。
图2-26 手电钻 图2-27 冲击钻
3.万用表测量电阻时的注意事项 4.万用表的保养
万用表是精密仪器,使用者不要随意更改电路。
1.实训目标 1)认识指针式万用表、数字式万用表的结构,学 会正确使用万用表。 2.实训器材
实训器材见表2-6。
表2-6 万用表测量实训器材
3.实训内容
(1)万用表测量10kΩ电阻
测电阻10kΩ测量步骤
图2-18 单股铜线的直线连接 图2-19 单股铜线的T 字形连接
图2-20 7芯铜线的直线连接
图2-21 7芯铜线的T字形连接
(3)导线绝缘层的恢复 导线绝缘层破损或完成导线连接后,一定要恢复导线的绝缘 。
图2-22 直线连接接头的绝缘恢复
图2-23 T字形连接接头的绝缘恢复
(3)注意事项
图 2-40
2.数字式万用表 现以DT-830型数字式万用表为例说明数字式万 用表的测量范围和面板。
(1)测量范围 1)直流电压分为5挡,即200mV、2V、20V、200V和1000V。
(2)DT-830型数字式万用表的面板 DT-830型数字式万用表的面板如图 2-41所示。
图2-41 DT-830型数字式万用表的面板
图2-32 钢精轧片形状
图2-33 固定钢精轧片
图2-34 敷设导线
图2-35 钢精轧片的夹持
常用电工工具及使用【共84张PPT】全文
花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。 又叫瓦特表、电力表，用于测量直流电路和交流电路的功率。
人字形梯脚宽支开的角度不大于30°,且应设有限 图3．22 用两只单相功率表测三相三线制电路功率
如不直，应及时纠正，并检查木榫松紧是否适当，过紧要打烂榫尾，过松则打入的木榫就松动不牢固。 150∽300mV者为锗管。
导线的电阻比应不大于１。 ❖ (2) 接头的机械强度应不小于导线机械强度的80%。 ❖ (3) 耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余
熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐 蚀。在接头前后，要采取措施，避免这类腐蚀的存在。
(4) 接头的绝缘层强度应与导线的绝缘强度一样。
２．铜芯导线的连接
1. 电烙铁
❖ 电烙铁是用来焊接导线接头，电气元件接点或焊 掉导线接头和电气元件接点。电烙铁的工作原理 是利用电流通过发热体（电热丝）产生的热量熔 化焊锡后进行焊接。
2. 焊锡
❖ 焊锡是由锡、铅和锑等元素组成的低熔点（185～
260°C）合金。为了便于使用，焊锡常制成条状和盘丝 状。
3. 焊剂
2
焊接场效应晶体管时，应将电烙铁电源线插头拔下，利用余热去焊接，以免损坏管子。
6所示)又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具。
2、
图2.
单股铜方芯线的法直接连与接训练用； 钢丝钳剖削塑料硬线绝缘层相同。
通常采用电磁式电流表。
2．测量时，量程选择旋钮应置于适当位置，以便测量时指针处于刻度盘中间区域，减少测量误差。
导线连接与焊接工艺
三、训练步骤及内容
1、 单股和多股铜线的线头绝缘层的剥离训练；
人字形梯脚宽支开的角度不大于30°,且应设有限 图3．22 用两只单相功率表测三相三线制电路功率
如不直，应及时纠正，并检查木榫松紧是否适当，过紧要打烂榫尾，过松则打入的木榫就松动不牢固。 150∽300mV者为锗管。
导线的电阻比应不大于１。 ❖ (2) 接头的机械强度应不小于导线机械强度的80%。 ❖ (3) 耐腐蚀。对于铝与铝连接，如采用熔焊法，主要防止残余
熔剂或熔渣的化学腐蚀。对于铝与铜连接，主要防止电化腐 蚀。在接头前后，要采取措施，避免这类腐蚀的存在。
(4) 接头的绝缘层强度应与导线的绝缘强度一样。
２．铜芯导线的连接
1. 电烙铁
❖ 电烙铁是用来焊接导线接头，电气元件接点或焊 掉导线接头和电气元件接点。电烙铁的工作原理 是利用电流通过发热体（电热丝）产生的热量熔 化焊锡后进行焊接。
2. 焊锡
❖ 焊锡是由锡、铅和锑等元素组成的低熔点（185～
260°C）合金。为了便于使用，焊锡常制成条状和盘丝 状。
3. 焊剂
2
焊接场效应晶体管时，应将电烙铁电源线插头拔下，利用余热去焊接，以免损坏管子。
6所示)又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具。
2、
图2.
单股铜方芯线的法直接连与接训练用； 钢丝钳剖削塑料硬线绝缘层相同。
通常采用电磁式电流表。
2．测量时，量程选择旋钮应置于适当位置，以便测量时指针处于刻度盘中间区域，减少测量误差。
导线连接与焊接工艺
三、训练步骤及内容
1、 单股和多股铜线的线头绝缘层的剥离训练；
电工实训全套课程——导线的连接ppt课件
5.线头和接线桩的连接，即终端连接。
常用的接线桩有针孔式和螺钉压平式。
五、导线的包扎
导线绝缘层被破坏或导线连接后，都应恢复绝缘层。恢复后的绝缘 层的绝缘强度不应低于原绝缘层的绝缘强度。一般采用包缠法恢复 绝缘层，通常用黄蜡带、涤纶薄膜带和黑胶带做材料。包缠时，用 绝缘带包缠一个带宽后方可进入连接处的芯线部分，绝缘带与芯线 保持45度角，每圈压叠带宽的一半，包至另一端时，也需要包入一 个带宽的完整绝缘层，一般需要包缠两层绝缘带。如果在室外，4 用 塑胶带再包缠两层。
• 四、绝缘导线的连接
1.绝缘导线连接的要求：紧密、强度、绝缘。
2.连接的方式：直线连接、分支连接、终端连
接等。
2
3.直线连接的方法：（1）剥4~5cm；（2）交叉，拧 1~3个“X”；（3）线头紧密缠绕3~5圈，压平。
3
4.分支连接的方法：
将支路芯线线头与干路芯线十字相交，支路芯线留出 3~5mm的线头，对面积较小的芯线可先绕成结状（对面积 较大的芯线可在干路芯线上打勾），再将支路芯线顺时针缠 绕于干线芯线，缠绕6~8圈后切去剩下芯线并钳平线头末端。

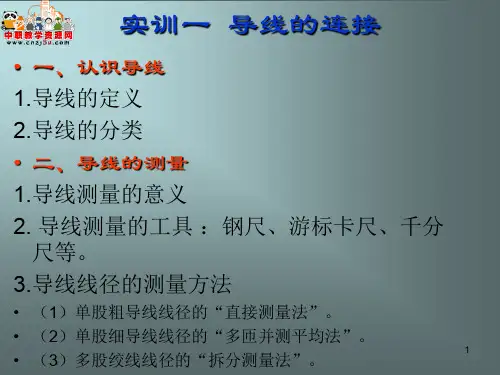

实训一 导线的连接
• 一、认识导线
1.导线的定义
2.导线的分类
• 二、导线的测量
1.导线测量的意义
2. 导线测量的工具 ：钢尺、游标卡尺、千分 尺等。
3.导线线径的测量方法
• （1）单股粗导线线径的“直接测量法”。
• （2）单股细导线线径的“多匝并测平均法”。
• （3）多股绞线线径的“拆分测量法”。
7
实训内容和要求：
1、实训内容： ①单股导线直线连接； ②单股导线分支连接； ③绝缘导线的包扎； ④多股导线的缠绕法和交叉连接法。 2、实训要求：掌握导线连接的剥切、连接、包扎的工艺 方法。
常用的接线桩有针孔式和螺钉压平式。
五、导线的包扎
导线绝缘层被破坏或导线连接后，都应恢复绝缘层。恢复后的绝缘 层的绝缘强度不应低于原绝缘层的绝缘强度。一般采用包缠法恢复 绝缘层，通常用黄蜡带、涤纶薄膜带和黑胶带做材料。包缠时，用 绝缘带包缠一个带宽后方可进入连接处的芯线部分，绝缘带与芯线 保持45度角，每圈压叠带宽的一半，包至另一端时，也需要包入一 个带宽的完整绝缘层，一般需要包缠两层绝缘带。如果在室外，4 用 塑胶带再包缠两层。
• 四、绝缘导线的连接
1.绝缘导线连接的要求：紧密、强度、绝缘。
2.连接的方式：直线连接、分支连接、终端连
接等。
2
3.直线连接的方法：（1）剥4~5cm；（2）交叉，拧 1~3个“X”；（3）线头紧密缠绕3~5圈，压平。
3
4.分支连接的方法：
将支路芯线线头与干路芯线十字相交，支路芯线留出 3~5mm的线头，对面积较小的芯线可先绕成结状（对面积 较大的芯线可在干路芯线上打勾），再将支路芯线顺时针缠 绕于干线芯线，缠绕6~8圈后切去剩下芯线并钳平线头末端。
实训一 导线的连接
• 一、认识导线
1.导线的定义
2.导线的分类
• 二、导线的测量
1.导线测量的意义
2. 导线测量的工具 ：钢尺、游标卡尺、千分 尺等。
3.导线线径的测量方法
• （1）单股粗导线线径的“直接测量法”。
• （2）单股细导线线径的“多匝并测平均法”。
• （3）多股绞线线径的“拆分测量法”。
7
实训内容和要求：
1、实训内容： ①单股导线直线连接； ②单股导线分支连接； ③绝缘导线的包扎； ④多股导线的缠绕法和交叉连接法。 2、实训要求：掌握导线连接的剥切、连接、包扎的工艺 方法。
精品课件-电工技能训练-第2章
16

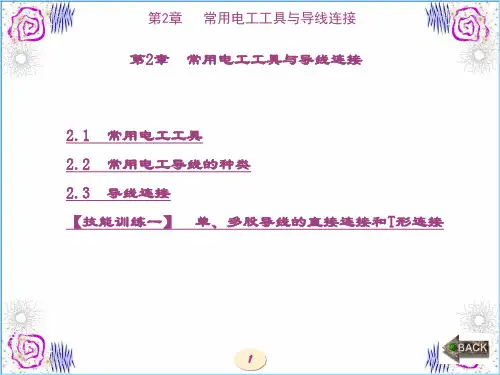

第2章 常用电工工具与导线连接
图2-1 绝缘的剖削
17
第2章 常用电工工具与导线连接
图2-2 绝缘层切开
18
第2章 常用电工工具与导线连接
2.3.2 导线绝缘层的包缠 导线包缠绝缘层的步骤如下： (1) 如图2-3所示，将黄蜡带从导线左边的绝缘层开始包缠，
包缠相当两根带宽后方可进入芯线。 (2) 如图2-4所示，黄蜡带与导线保持约55°的倾斜角度，
两根导线 直径的5倍
导线直径的10倍
检查接线的连接质量，将完成情况填在实训报告表中
29
第2章 常用电工工具与导线连接
四、技能训练报告与思考题 1．技能训练报告 填写技能训练报告，见表2-7。
30
第2章 常用电工工具与导线连接
表2-7 技能训练报告
项目
方法
单股 导线 连接
直接绞接
T形 连接
干线 支线
检查接线的连接质量，将完成情况填在实训报告表中
27
第2章 常用电工工具与导线连接
表2-6 多股导线芯的直接连接和Ｔ形连接
连接方法
多股导线的 直接连接
步骤 两根导线 直线连 接，通 常采用 叉接法连 接，把两 根导线线 头的绝 缘层剥 开并除去 氧化层， 将线头分 开拉直 ，并将 中芯线切 短 1/2 把多股线拧开，将两头线芯混接成一体， 利用导线本身单卷连接 把对叉的 线芯拢 紧压平 ，扳起 其中一根 从中心处 开始缠绕 ，缠绕 完之后 再扳起第 二根继续缠绕，直至缠绕完全部线股为止
电工常用 钢丝钳 为绝缘 柄，按 长度分 规格 有 150 mm、175 mm、200 mm 三种
有铁柄和绝缘柄两种，绝缘柄的耐 压为 500 V
它的钳口 设有几 个刃口 ，用来 剥削不 同直 径的导线绝缘层，绝缘柄的耐压值为 500 V
第2章 常用电工工具与导线连接
图2-1 绝缘的剖削
17
第2章 常用电工工具与导线连接
图2-2 绝缘层切开
18
第2章 常用电工工具与导线连接
2.3.2 导线绝缘层的包缠 导线包缠绝缘层的步骤如下： (1) 如图2-3所示，将黄蜡带从导线左边的绝缘层开始包缠，
包缠相当两根带宽后方可进入芯线。 (2) 如图2-4所示，黄蜡带与导线保持约55°的倾斜角度，
两根导线 直径的5倍
导线直径的10倍
检查接线的连接质量，将完成情况填在实训报告表中
29
第2章 常用电工工具与导线连接
四、技能训练报告与思考题 1．技能训练报告 填写技能训练报告，见表2-7。
30
第2章 常用电工工具与导线连接
表2-7 技能训练报告
项目
方法
单股 导线 连接
直接绞接
T形 连接
干线 支线
检查接线的连接质量，将完成情况填在实训报告表中
27
第2章 常用电工工具与导线连接
表2-6 多股导线芯的直接连接和Ｔ形连接
连接方法
多股导线的 直接连接
步骤 两根导线 直线连 接，通 常采用 叉接法连 接，把两 根导线线 头的绝 缘层剥 开并除去 氧化层， 将线头分 开拉直 ，并将 中芯线切 短 1/2 把多股线拧开，将两头线芯混接成一体， 利用导线本身单卷连接 把对叉的 线芯拢 紧压平 ，扳起 其中一根 从中心处 开始缠绕 ，缠绕 完之后 再扳起第 二根继续缠绕，直至缠绕完全部线股为止
电工常用 钢丝钳 为绝缘 柄，按 长度分 规格 有 150 mm、175 mm、200 mm 三种
有铁柄和绝缘柄两种，绝缘柄的耐 压为 500 V
它的钳口 设有几 个刃口 ，用来 剥削不 同直 径的导线绝缘层，绝缘柄的耐压值为 500 V

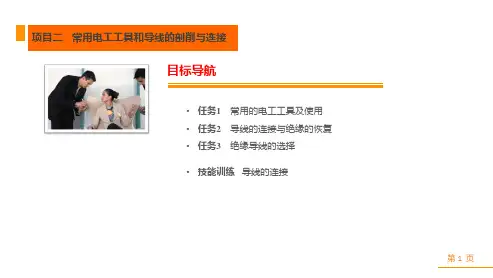

《电工电子基础实训》课件 项目二 常用电工工具和导线的剖削与连接
— 36 —
项目二 常用电工工具
和导线的剖削与连接 技能训练 导线的连接
四、训练步骤及内容
1.单股绝缘铜导线的直接连接步骤 2.单股绝缘铜导线的T字分支连接步骤 3.7股绝缘铜导线的直接连接和T字分支连接步骤 4.压接圈与U形头的制作步骤 5.接线端子的维修与更换步骤
— 37 —
项目二 常用电工工具
和导线的剖削与连接 任务二 导线的连接与绝缘的恢复
二、导线的连接
8. 线头与针孔式接线桩的连接
— 25 —
单股芯线与针孔式接线桩的连接
项目二 常用电工工具
和导线的剖削与连接 任务二 导线的连接与绝缘的恢复
二、导线的连接
8. 线头与针孔式接线桩的连接
— 26 —
多股芯线与针孔式接线桩的连接
— 9—
项目二 常用电工工具
和导线的剖削与连接 任务二 导线的连接与绝缘的恢复
一、绝缘导线线头绝缘层的剖削
1.塑料硬线绝缘层的剖削 （2）用电工刀剖削塑料应先绝缘层
— 10 —
项目二 常用电工工具
和导线的剖削与连接 任务二 导线的连接与绝缘的恢复
一、绝缘导线线头绝缘层的剖削
2.塑料软线绝缘层的剖削 3.塑料护套线绝缘层的剖削 4.橡皮线绝缘层的剖削 5.花线绝缘层的剖削
项目二 常用电工工具
和导线的剖削与连接 技能训练 导线的连接
三、训练前的准备
（1）了解钢丝钳、尖嘴钳和螺钉旋具的规格和用途； （2）了解导线的基本分类与常用型号； （3）明确单股铜导线的直接连接方法与T字分支连接方法及工艺要求； （4）明确多股铜导线的直接连接方法与T字分支连接方法及工艺要求； （5）熟悉各种接线端子的结构。
项目二 常用电工工具和导线的剖削与连接
《电工技能与实训(第3版)》项目2 电工基本操作
名称 尖嘴钳 克丝钳 偏口钳 剥线钳 镊子 螺丝刀 电工刀 活络扳手 试电笔
表2.1 常用随身电工工具的用途和正确使用
主要用途和正确使用方法 用于夹持小型金属零件和弯曲细引线或导线，不宜夹持螺母 截断钢丝和电线，夹持螺母或零件，不宜敲打设备上的零件或物体 剪切焊接后的电子元件引线，剥离导线绝缘层，切断细电线，不宜截断钢丝 专用于剥离较细导线的绝缘层，刃口选择要合适，防止损伤线芯 用于夹持电子元体进行焊接或拆焊，不宜夹持较大元件 专用于旋拧螺丝，规格选择要合适，用力不能太猛，防止螺丝滑扣 剥离导线绝缘层，剖削角度应合适，防止割伤线芯 专用于紧固和起松螺母，用力方向要正确，不宜敲打设备零件或物体 用于检验500V以下的带电体，使用方法见试电笔介绍
1．线头的剖削 做导线电连接之前，必须将导线端部或导线中间清理干净，要求削切绝缘 层方法正确。对橡胶绝缘线要分段削剥，如图2.6所示，对无保护套的塑料绝 缘线，适于采用单层削剥，剖切绝缘时，不能损伤线芯，裸露线长度一般为 50～100mm，截面积小的导线要短一些，截面积大的要长一些。
图2.6 橡胶绝缘线的剖削
项目2：电工基本操作
任务1 常用电工工具的使用训练 任务2 导线的电气连接训练 任务3 铜导线的焊接训练 任务4 电工识图基础训练
电工基本操作是电工技术的基本技能，是培养电工动手能力和解决实际
问题的基础，熟练掌握常用电工工具的使用，掌握各种导线电连接和电烙铁焊 接工艺，学会电气图纸的读图方法，并通过操作实践不断积累经验，才能逐步 锻炼成为经验丰富、实践能力强的专用型人才。本项目主要进行常用电工工具 的使用、各种导线的电气连接、铜导线的焊接、电工识图基础等项技能训练。
图2.4 直热式电烙铁结构
直热式电烙铁主要由下列四部分组成。 ① 发热元件：俗称烙铁芯，是将镍铬合金电阻丝缠绕在耐热材料上制成。 发热元件在传热体内部的称为内热式，反之则为外热式。 ② 烙铁头：作为热能存储和传递的烙铁头，一般用紫铜制成。在使用中， 因高温氧化和焊剂腐蚀会使端部变得凹凸不平，需经常清理和挫削修整。 ③ 手柄：一般用木料或胶木制成，设计不良或安装不当的手柄，常因温 度升得过高而影响操作。 ④ 接线柱：发热元件与电源线的连接处。必须注意，一般烙铁有三个接 线柱，其中一个是接金属外壳的，接线时应用三芯线将外壳接保护零（地）线。 新烙铁或换烙铁芯时，应判明接地端，最简单的办法是用万用表测外壳与接线 柱之间的电阻。
《常用电工工具的使》ppt课件
〔2〕一字起子实物图如以下图所示。 一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自 攻螺丝等。产品规格与十字形螺丝刀类似，常用也是 100mm、150mm、200mm、300mm和400mm等几种刀来旋拧大号的螺丝很容易损坏螺丝 刀。
7、剥线钳的用途及操作方法 剥线钳是内线电工、电机修缮、仪 器仪表电工常用的工具之一。剥线 钳适用于直径3mm及以下的塑料 或橡胶绝缘电线、电缆芯线的剥皮。
剥线钳运用的方法是：将待剥皮的线头置于钳头的某 相应刃口中，用手将两钳柄果断地一捏，随即松开，绝缘 皮便与芯线脱开。
剥线钳外形如右图所示。它由钳口和手柄两部分组成。 剥线钳钳口分有0.5~3mm的多个直径切口，用于不同规格 线芯线直径相匹配，剥线钳也装有绝缘套。 剥线钳在运用时要留意选好刀刃孔径，当刀刃孔径选大时 难以剥离绝缘层，假设刀刃孔径选小时又会切断芯线，只 需选择适宜的孔径才干到达剥线钳的运用目的。
螺丝刀的详细运用方法如以下图所示： 当所旋螺钉不需用太大力量时，握法如下左图；假设
旋转螺钉需较大力气时，握法如下右图所示。上紧螺钉时， 手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方 向旋转为上紧，逆时针为下卸。穿心柄式螺丝刀，可在尾 部敲击，但制止用于有电的场所。
2、验电笔的运用方法 我们主要引见低压验电器
电工刀在运用时应防止切割巩固的资料，以
维护刀口。刀口用钝后，可用油石磨。假设刀刃 部分损坏较重，可用砂轮磨，但须防止退火。
电工刀在运用时应防止切割巩固的资料，以维护刀口。
刀口用钝后，可用油石磨。假设刀刃部分损坏较重，可用砂 轮磨，但须防止退火。
运用电工刀时，切忌面向人体切削，如右图所示。用电 工刀剖削电线绝缘层时,可把刀略微翘起一些，用刀刃的圆角 抵住线芯。切忌把刀刃垂直对着导线切割绝缘层，由于这样 容易割伤电线线芯。电工刀刀柄无绝缘维护，不能接触或剖 削带电导线及器件。新电工刀刀口较钝，应先开启刀口然后 再运用。电工刀运用后应随即将刀身折进刀柄，留意防止伤 手。
常用电工工具及使用 ppt课件
❖ 把木榫头部塞入木榫孔，先用手锤轻击几下，待木 榫进入孔内约1/3后，检查木榫是否与墙面垂直。如 不直，应及时纠正，并检查木榫松紧是否适当，过 紧要打烂榫尾，过松则打入的木榫就松动不牢固。 安装时，木榫尾部不准打烂，尾部打得与墙面齐平， 不能突起或陷进过多。
2020/10/28
38
2.3.3 膨胀螺栓的安装
图2.18 对接接点绝缘层的恢复
2020/10/28
35
2.3 墙孔的錾打及木榫的制做与安装
❖ 2.3.1墙孔的錾打 ❖ 1. 导线穿墙孔的錾打 ❖ 2. 木榫孔的錾打
2020/10/28
36
2.3.2 木榫的削制与安装
❖ 1. 木榫的削制
图2.19 木榫的形状
2020/10/28
37
2. 木榫的安装方法
铜芯导线的连接单股铜芯线的直接连接图210单股铜芯线的直接连电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图211单股铜芯线与多股铜芯线的分支连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图2127股铜芯导线的直接连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图213多股铜芯线的分支连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的导线与针孔式接线柱的连接图214导线与针孔式接线柱的连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图215单股芯线羊眼圈弯法电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的4
2020/10/28
38
2.3.3 膨胀螺栓的安装
图2.18 对接接点绝缘层的恢复
2020/10/28
35
2.3 墙孔的錾打及木榫的制做与安装
❖ 2.3.1墙孔的錾打 ❖ 1. 导线穿墙孔的錾打 ❖ 2. 木榫孔的錾打
2020/10/28
36
2.3.2 木榫的削制与安装
❖ 1. 木榫的削制
图2.19 木榫的形状
2020/10/28
37
2. 木榫的安装方法
铜芯导线的连接单股铜芯线的直接连接图210单股铜芯线的直接连电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图211单股铜芯线与多股铜芯线的分支连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图2127股铜芯导线的直接连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图213多股铜芯线的分支连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的导线与针孔式接线柱的连接图214导线与针孔式接线柱的连接电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的连接方法图215单股芯线羊眼圈弯法电工实习基地心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
图2-4 低压验电器使用方法
.
任务1
导线的连接
计划
（3）使用方法
1）使用前，先要在有电的导体上检查电笔是否正常发光，检
验其可靠性。
2）在明亮的光线下往往不容易看清氖泡的辉光，应注意避光
观察。
3）电笔的笔尖虽与螺丝刀形状相同，但它只能承受很小的扭
矩，不能像螺丝刀那样使用，否则会损坏。
4）低压验电器可以用来区分相线和零线，氖泡发亮的是相线，
不亮的是零线。低压验电器也可用来判别接地故障。
5）低压验电器可用来判断电压的高低。氖泡越暗，则表明电
7 压越低；氖泡越亮，则表明电压越高。
.
任务1
导线的连接
计划
2．电工刀
（1）电工刀的使用
电工刀是剥削和切割电工材料的常用工具，电工刀的刀口磨
制成单面呈圆弧形状的刃口，刀刃部分锋利一些。在剥削电线绝
缘层时，可把刀略微向内倾斜，用刀刃的圆角抵住线芯，刀口向
外推出。这样既不易削伤线芯，又可防止操作者受伤。电工刀的
使用如图2-5、2-6、2-7所示。
（2）注意事项
1）切忌把刀刃垂直对着导线切割绝缘，以免削伤线芯。
2）严禁在带电体上使用没有绝缘柄的电工刀进行操作，
8 以防触电。
.
任务1
导线的连接
计划
5

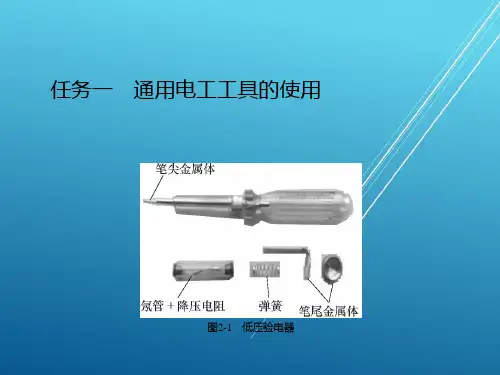

图2-3 验电笔的结构
.
任务1
导线的连接
计划
（2）握笔方法 使用低压验电器时，必须按照图2-4的正确握法进行操作。手指必须 接触笔尾的金属体（如图2-4a钢笔式握法所示）或测电笔顶部的金属 螺钉（如图2-4b螺钉旋具式握法所示）。这样，只要带电体与大地之 间的电位差超过50V时，电笔中的氖泡就会发光。
10
图2-8 钢丝钳结构与用途
.
任务1
导线的连接
计划
（2）注意事项
1）使用前，必须检查其绝缘柄，确定绝缘状况良好，否则，
不得带电操作，以免发生触电事故。
2）用钢丝钳剪切带电导线时，必须单根进行，不得用刀口同
时剪切相线和零线或者两根相线，以免造成短路事故。
3）使用钢丝钳时要刀口朝向内侧，以便于控制剪切部位。
图2-5 线头的剥削
图2-6 塑料护导线绝缘 层的剥削
9
图2-7 橡套软线绝缘层的剥削 .
任务1
导线的连接
计划

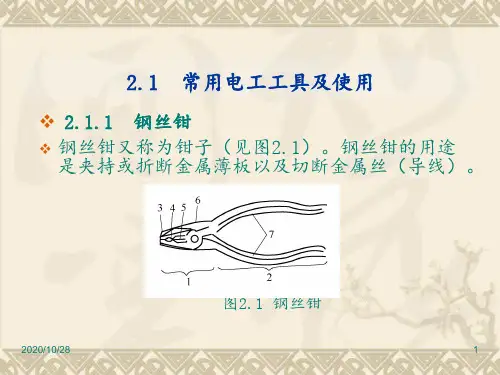

3．钢丝钳
钢丝钳又称克丝钳、老虎钳，是电工应用最频繁的工具。 （1）钢丝钳结构与用途 电工钢丝钳由钳头和钳柄两部分组成。钳头包括钳口、齿口、 刀口、铡口四部分，其结构与用途如图2-8所示。其中，钳口可 用来钳夹和弯绞导线，齿口可代替扳手来拧小型螺母，刀口可用 来剪切电线、掀拔铁钉，铡口可用来铡切钢丝等硬金属丝。
12
图2-9 尖嘴钳
.
任务1
导线的连接
计划
（2）注意事项 1）为确保使用者的人身安全，严禁使用塑料套破损、开裂的 尖嘴钳带电操作。
2）不允许用尖嘴钳装拆螺母、敲击它物。 3）不宜在80°C上的温度环境中使用尖嘴钳，以防止塑料套 柄熔化或老化。
4）为防止尖嘴钳端头断裂，不宜用它夹持较硬、较粗的金属 导线及其他硬物。
导线的连接
计划
☺ 学生讲解各种电工工具使用方法和所需器材。 ☺ 讲解相关知识。
4
.
任务1
导线的连接
计划
一、常用电工工具的使用
1．验电笔 验电笔又称低压验电器，是检验导线、电器是否带电的一种 常用工具，检测范围为50～500V，有钢笔式、螺钉旋具式和组 合式等多种形式。 （1）验电笔的结构：低压验电器由笔尖、降压电阻、氖管、 弹簧、笔尾金属体等部分组成，如图2-3所示。
4）不能用钳头代替手锤作为敲打工具，以免变形。钳头的轴
销应经常加机油润滑，保证其开闭灵活。
11
.
任务1
导线的连接
计划
4．尖嘴钳
（1）尖嘴钳的使用 尖嘴钳的头部尖细，适用于在狭小的空间操作，常用于精细 布线和元器件引线成形，如图2-9所示。尖嘴钳一般都带有塑料 套柄，使用方便，且能绝缘，其耐压等级为500V。
实训项目二 常用电工工具的使用与导线连接
任务1 导线的连接 任务2 室内白炽灯和插座的安装
1
.
任务1
导线的连接
资讯 ☺ 常用电工工具的使用 ☺ 电动工具的使用 ☺ 导线的连接
2
.
任务1
导线的连接
决策 学生分组讨论以下问题：
☺ 各种电工工具应该如何使用？ ☺ 导线连接所需哪些器材？
3
.
任务1
15 装有绝缘套。
图2-11 剥线钳
.
任务1
导线的连接
计划
7．螺丝刀
紧固工具用于紧固和拆卸螺钉和螺母，包括螺钉旋具、螺母
旋具和各类扳手等。螺钉旋具也称螺丝刀、改锥或起子，常用
的有一字形、十字形两类，并有自动、电动、风动等形式。
（1）一字形螺钉旋具
这种旋具用来旋转一字槽螺钉，如图2-12a所示。选用时，
5）尖嘴钳的头部是经过淬火处理的，不要在锡锅或高温的地
13 方使用，以保持钳头部分的硬度。
.
任务1
导线的连接
计划
5．偏口钳
偏口钳又称斜口钳，如图2-10所示。它主要用于剪切导线， 尤其适合用来剪除缠绕元器件后多余的引线。剪线时，要使钳头 朝下，在不变动方向时可用另一只手遮挡，防止剪下的线头飞出 伤眼。
17
图2-12 螺丝刀结构
.
任务1
导线的连接
计划
8．扳手
扳手是用于螺纹连接的一种手动工具，种类和规格很多。常 用的有活络扳手、电动扭剪扳手和两面扳手等,如图2-13所示。
18
图2-13 常用扳手
.
任务1
导线的连接
计划
二、电动工具的使用
1．手电钻的适用 常用的电动工具是手电钻， 有普通电钻和冲击电钻两种。 普通电钻装上通用麻花钻， 仅靠旋转能在金属上钻孔。 冲击电钻用旋转带冲击的工 作方式，一般带有调节开关。 冲击钻的外形如图2-14所示。
1的连接
计划
6．剥线钳
剥 线 钳 用 来 剥 削 直 径 3mm 及 以 下 绝 缘 导 线的塑料或橡胶绝缘层，其形状如图2-11所 示。它由钳口和手柄两部分组成。剥线钳钳 口 分 有 0.5~3mm 的 多 个 直 径 切 口 ， 用 于 不 同规格线芯的剥削。使用时应使切口与被剥 削导线芯线直径相匹配，切口过大难以剥离 绝缘层，切口过小会切断芯线。剥线钳手柄
应使旋具头部的长短和宽窄与螺钉槽相适应。若旋具头部宽度
超过螺钉槽的长度，在旋紧螺钉时容易损坏安装件的表面；若
头部宽度过小，则不但不能将螺钉旋紧，还容易损坏螺钉槽。
16
.
任务1
导线的连接
计划
（2）十字形螺钉旋具 这种旋具适用于旋转十字槽螺钉，如图2-12b所示。选用时 应使旋杆头部与螺钉槽相吻合，否则易损坏螺钉槽。 使用一字形和十字形螺钉旋具时，用力要平稳，压和拧要同 时进行。
