基于PNN的发动机PT燃油系统故障诊断

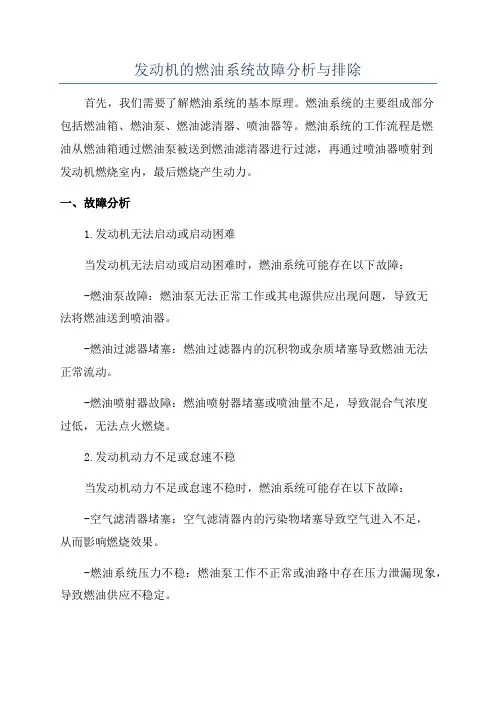

发动机的燃油系统故障分析与排除

首先，我们需要了解燃油系统的基本原理。燃油系统的主要组成部分包括燃油箱、燃油泵、燃油滤清器、喷油器等。燃油系统的工作流程是燃油从燃油箱通过燃油泵被送到燃油滤清器进行过滤，再通过喷油器喷射到发动机燃烧室内，最后燃烧产生动力。

一、故障分析

1.发动机无法启动或启动困难

当发动机无法启动或启动困难时，燃油系统可能存在以下故障：

-燃油泵故障：燃油泵无法正常工作或其电源供应出现问题，导致无法将燃油送到喷油器。

-燃油过滤器堵塞：燃油过滤器内的沉积物或杂质堵塞导致燃油无法正常流动。

-燃油喷射器故障：燃油喷射器堵塞或喷油量不足，导致混合气浓度过低，无法点火燃烧。

2.发动机动力不足或怠速不稳

当发动机动力不足或怠速不稳时，燃油系统可能存在以下故障：

-空气滤清器堵塞：空气滤清器内的污染物堵塞导致空气进入不足，从而影响燃烧效果。

-燃油系统压力不稳：燃油泵工作不正常或油路中存在压力泄漏现象，导致燃油供应不稳定。 -燃油供应量不足或过多：燃油泵供应量调节不准确，导致燃油供应不均匀。

3.发动机排放超标

当发动机排放超标时，燃油系统可能存在以下故障：

-燃油供应量过多：燃油供应量调节过高，导致燃烧产生的废气中含有过多的未燃烧燃料。

-燃油喷射器喷油量不准确：喷油器故障导致喷油量不准确，燃烧不充分，产生大量废气。

二、故障排除

1.检查燃油泵工作是否正常：检查燃油泵电源供应是否正常，并通过检查燃油泵的工作声音和燃油压力来判断是否工作正常。若燃油泵故障，需更换燃油泵。

2.清洁或更换燃油过滤器：将燃油过滤器拆卸下来并进行清洁，在清洁过程中可以检查是否存在严重堵塞情况。若无法清洁干净，需更换燃油过滤器。

3.检查燃油喷射器：检查燃油喷射器的工作情况，如有堵塞现象可进行清洗或更换。若喷油器无法正常工作，需更换燃油喷射器。

4.检查空气滤清器：检查空气滤清器是否堵塞，如有堵塞需进行清洗或更换。

第４期（总第１４３期）　２００７年８月　机械工程与自动化　ＭＥＣＨＡＮＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ＆ＡＵＴＯＭＡＴＩＯＮ　Ｎｏ．４　Ａｕｇ．　

文章编号：１６７２—６４１３（２００７）０４—００９９—０２　

概率神经网络ＰＮＮ在发动机故障诊断中的应用　

孙永军，王福明　

（中北大学信息与通信工程学院，山西　太原０３００５１）　

摘要：介绍了概率神经网络的模型，分析了其特点，并探讨了基于ＰＮＮ的发动机故障诊断方法。通过　

ＭＡＴＬＡＢ进行仿真试验，结果表明基于概率神经网络的故障诊断方法可以最大程度地利用故障先验知识，提　

高发动机故障诊断的准确率。　

关键词：故障诊断；发动机；概率神经网络　

中圈分类号：ＴＰ１８３：ＴＨ１６５　．３　文献标识码：Ａ　

１概述　

近年来神经网络在理论与实践方面有了突飞猛进　

的发展，它正以惊人的速度渗透到各个科学领域，为　

许多课题的解决提供了诱人的前景。神经网络以其非　

线性大规模并行分布处理、自组织、自学习能力引起　

了许多专家的广泛重视，近年来取得了很多成果。　

概率神经网络ＰＮＮ　Ｌ】　是一种性能良好的分类网　

络，它直接考虑样本空间的概率特性，以样本空间的　

典型样本作为隐含层的节点，一经确定就不需要进行　

训练，只要随实际问题进行样本的追加就可以，而且　

ＰＮＮ还具有全局优化的特点，其结构见图１。　

输入层　模式层　求和层　决策层　

图１概率神经网络结构　

在网络工作时，待识别样本　由输入层直接送到　

模式层的各个类别单元中，在模式单元中进行向量ｚ　

与Ｗ的点积，完成非线性处理后，在求和层中依据　

Ｐａｒｚｅｎ方法求和估计各类概率；在决策层中，根据对　

输入向量的概率估计，按贝叶斯分类规则将输入向量　

收稿日期：２００６—１１－０６；修回日期：２００７～０２—２２　作者简介：孙永军（１９８１一），男，江苏盐城人，硕士研究生。　分到具有最大后验概率值的类别中。与ＢＰ网络相比，　

ＰＮＮ有以下优点：①快速训练，其训练时间仅仅略大　

汽车燃油供给系统的故障诊断与修复技巧

汽车作为现代社会中重要的交通工具，其性能的稳定与否直接关系到我们的出行安全和效率。燃油供给系统作为汽车发动机的重要组成部分，负责为发动机提供适量、清洁的燃油，一旦出现故障，会导致发动机工作异常，影响汽车的动力性、经济性和排放性能。因此，掌握汽车燃油供给系统的故障诊断与修复技巧对于汽车维修人员和车主来说都具有重要意义。

一、汽车燃油供给系统的组成及工作原理

汽车燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油压力调节器、喷油器以及燃油管路等组成。

燃油箱用于储存燃油，燃油泵将燃油从燃油箱中吸出，并加压输送到燃油滤清器。燃油滤清器的作用是过滤燃油中的杂质和污染物，确保进入发动机的燃油清洁。经过过滤的燃油在燃油压力调节器的调节下，保持稳定的压力，然后通过喷油器喷射到发动机的进气道或气缸内，与空气混合后燃烧。

在这个过程中，燃油压力调节器根据发动机的工况和负荷，调整燃油压力，以保证燃油的供给量与发动机的需求相匹配。喷油器则根据发动机控制单元（ECU）的指令，精确控制燃油的喷射时间和喷射量，实现最佳的燃烧效果。

二、常见故障类型及表现 1、 燃油压力异常

燃油压力过高或过低都会导致发动机工作不正常。燃油压力过高可能会造成喷油器喷射量过大，使混合气过浓，发动机冒黑烟、油耗增加；燃油压力过低则会导致喷油器喷射量不足，混合气过稀，发动机动力不足、加速不良，甚至无法启动。

2、 喷油器故障

喷油器堵塞会导致燃油喷射不畅，发动机工作不稳、抖动；喷油器泄漏则会使燃油未经正常喷射而直接进入气缸，造成混合气过浓，发动机冒黑烟、油耗增加。

3、 燃油泵故障

燃油泵磨损或损坏会导致供油不足，发动机动力下降、启动困难甚至无法启动；燃油泵工作噪声过大也可能是其出现故障的征兆。

4、 燃油滤清器堵塞

燃油滤清器堵塞会导致燃油流通不畅，供油压力下降，发动机动力不足、加速不良。

5、 燃油管路泄漏

汽车发动机燃油供给系统故障排除方法

汽车发动机是汽车的核心部件，发动机燃油供给系统是确保发动机正常运转的重要组成部分。然而，发动机燃油供给系统也可能发生故障，导致车辆无法正常启动或运行。为了保证汽车的正常运行和驾驶安全，我们需要了解并掌握发动机燃油供给系统的故障排除方法。

首先，在进行发动机燃油供给系统故障排除之前，我们需要了解该系统的基本组成。发动机燃油供给系统通常包括燃油泵、燃油滤清器、燃油喷射器（或化油器）、燃油压力调节器等组件。这些组件协同工作，确保燃油正常供给发动机燃烧。

如果发动机燃油供给系统出现故障，可能的表现包括发动机无法启动、启动后立即熄火、动力不足、怠速不稳定、油耗增加或明显燃油味等。针对这些常见故障，我们可以采取以下方法进行排除。

首先，当发动机无法启动时，我们需要检查燃油泵是否正常工作。可以通过听是否有随钥匙转动声音来判断燃油泵是否运转正常。如果没有声音，很可能是燃油泵故障，需要更换或修理。另外，还需要检查燃油系统是否存在漏油现象，如果有漏油，需要及时修复。

其次，当发动机启动后立即熄火时，可能是燃油供给不足导致的。此时，可以检查燃油滤清器是否堵塞，如果堵塞则需要清洗或更换滤清器。同时，也需要检查燃油管路是否有阻塞，如有阻塞需要清理。此外，还需要排查燃油喷射器（或化油器）是否工作正常，如果存在问题，需要进行修理或更换。

如果发动机工作时动力不足，可能是燃油供给系统的压力不稳定。这时，我们需要检查燃油压力调节器是否调节不当或损坏，如果有问题需要进行修理或更换。同时，也需要检查燃油泵是否存在压力不足的情况，需要进行相应的调整或修理。 当发动机怠速不稳定或抖动时，可能是燃油喷射器（或化油器）存在问题。可以通过检查喷射器是否堵塞、喷油量是否正常来判断是否需要进行清洁或更换。此外，还可以检查喷油嘴、喷油阀等部件是否存在故障，需要及时修理。

最后，如果发动机油耗明显增加或出现明显的燃油味，可能是燃油供给系统存在泄漏。在这种情况下，我们需要检查燃油系统的连接部位是否松动或密封不良，需要进行相应的修复。此外，还需要检查燃油管路、喷油器等部件是否存在漏油现象，如有漏油需要及时修整或更换。
