测量二极管的伏安特性实验报告测量二极管的伏安特性实验报告引言：二极管是一种常见的电子元件，具有单向导电性质。
在电子学领域中，测量二极管的伏安特性是非常重要的实验之一。
通过测量二极管在不同电压和电流条件下的特性曲线，可以了解其工作状态和性能参数。
本实验旨在通过实际测量，探究二极管的伏安特性，并分析其特性曲线的变化规律。
实验步骤：1. 实验准备首先，我们需要准备一台数字万用表、一台可变直流电源、一根双头插针导线和一只二极管。
确保实验环境安全，并将电源接地。
2. 连接电路将电源的正极与数字万用表的电流测量端相连，再将二极管的正极与电源的负极相连，最后将二极管的负极与数字万用表的电流测量端相连。
3. 测量伏安特性逐渐调节电源的输出电压，从0V开始，每隔0.2V记录一组电流和电压的数值。
当电流达到一定值时，停止增加电压，记录此时的电流和电压数值。
然后，逐渐减小电源的输出电压，同样每隔0.2V记录一组电流和电压的数值。
直到电流减小到接近0A时，停止减小电压，记录此时的电流和电压数值。
4. 绘制伏安特性曲线将测得的电流和电压数值绘制成伏安特性曲线图。
横轴表示电压，纵轴表示电流。
根据实验数据，可以观察到二极管在不同电压下的电流变化情况，了解其导电特性。
实验结果与分析：根据实际测量数据绘制的伏安特性曲线，我们可以看到在正向电压下，二极管的电流随电压的增加而迅速增大。
这是因为在正向电压下，二极管的正极与负极之间形成了电势差，使得电子从N区域向P区域移动，从而导致电流的增大。
而在反向电压下，二极管的电流非常小，几乎接近于零。
这是因为在反向电压下，二极管的P区域与N区域之间的势垒增大，阻止了电子的流动。
此外，我们还可以观察到二极管的正向电压与电流之间存在一个临界点，称为二极管的正向压降。
当电压超过这个临界点时，电流急剧增加。
这是因为当正向电压超过二极管的正向压降时，势垒被破坏，电子可以自由地通过二极管，导致电流的急剧增加。
晶体二极管伏安特性曲线学习教案一、教学内容本节课选自《电子技术基础》第四章第一节，详细内容为晶体二极管的伏安特性曲线。
通过本节课的学习，学生将掌握晶体二极管的伏安特性曲线的测量方法、曲线特点以及在实际应用中的重要性。
二、教学目标1. 理解晶体二极管伏安特性曲线的概念及测量方法；2. 能够分析晶体二极管伏安特性曲线的特点及其在实际应用中的作用；3. 学会使用实验仪器测量晶体二极管的伏安特性曲线，并具备一定的实验操作能力。
三、教学难点与重点教学难点：晶体二极管伏安特性曲线的测量方法及曲线特点分析。
教学重点：晶体二极管伏安特性曲线在实际应用中的重要性及其测量方法。
四、教具与学具准备1. 教具：晶体二极管、直流电源、电流表、电压表、可调电阻、实验电路板等；2. 学具：笔记本、铅笔、直尺、圆规等。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示实际电路中的晶体二极管，引导学生思考其工作原理。
2. 理论讲解（15分钟）介绍晶体二极管的基本原理、伏安特性曲线的概念及测量方法。
3. 例题讲解（10分钟）分析一个具体的晶体二极管伏安特性曲线的实例，讲解测量方法及曲线特点。
4. 随堂练习（15分钟）学生根据所给数据，绘制晶体二极管的伏安特性曲线。
5. 实验演示（15分钟）演示如何使用实验仪器测量晶体二极管的伏安特性曲线，并强调注意事项。
6. 学生实验（20分钟）学生分组进行实验，测量晶体二极管的伏安特性曲线。
7. 结果分析（10分钟）六、板书设计1. 晶体二极管伏安特性曲线的概念及测量方法；2. 晶体二极管伏安特性曲线的实例分析；3. 实验操作步骤及注意事项。
七、作业设计1. 作业题目：测量一个未知晶体二极管的伏安特性曲线，并分析其特点。
2. 答案：根据实验数据，绘制伏安特性曲线，分析曲线特点。
八、课后反思及拓展延伸1. 反思：本节课学生掌握了晶体二极管伏安特性曲线的测量方法及曲线特点，实验操作能力得到提高。

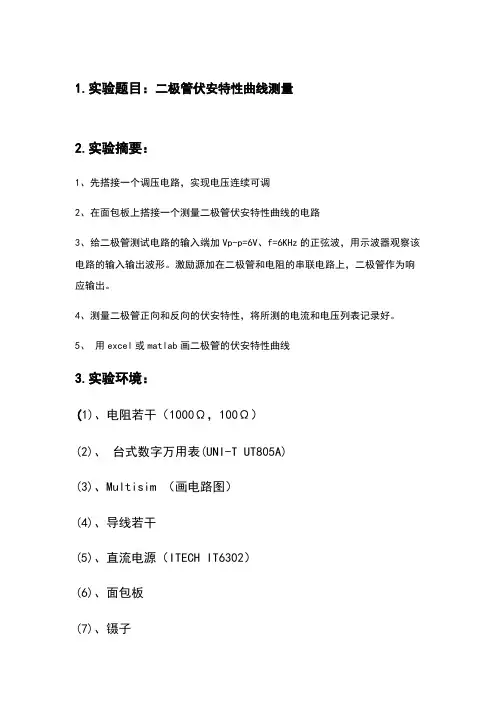

1.实验题目：二极管伏安特性曲线测量2.实验摘要：1、先搭接一个调压电路，实现电压连续可调2、在面包板上搭接一个测量二极管伏安特性曲线的电路3、给二极管测试电路的输入端加Vp-p=6V、f=6KHz的正弦波，用示波器观察该电路的输入输出波形。
激励源加在二极管和电阻的串联电路上，二极管作为响应输出。
4、测量二极管正向和反向的伏安特性，将所测的电流和电压列表记录好。
5、用excel或matlab画二极管的伏安特性曲线3.实验环境：(1)、电阻若干（1000Ω，100Ω）(2)、台式数字万用表(UNI-T UT805A)(3)、Multisim （画电路图）(4)、导线若干(5)、直流电源（ITECH IT6302）(6)、面包板(7)、镊子（8）、电位器（BOHENG 3296）(9).数字函数发生器（RIGOL DG1022U）(10).示波器（Tektronix DPO 2012B）（11）发光二极管4.实验原理晶体管伏安特性曲线的测量当对晶体二极管加上正向偏置电压，则有正向电流流过二极管，且随正向偏置电压的增大而增大。
开始电流随电压变化较慢，而当正向偏压增到接近二极管的导通电压（锗二极管为左右，硅二极管为左右时），电流明显变化。
在导通后，电压变化少许，电流就会急剧变化。
当加反向偏置电压时，二极管处于截止状态，但不是完全没有电流，而是有很小的反向电流。
该反向电流随反向偏置电压增加得很慢，但当反向偏置电压增至该二极管的击穿电压时，电流剧增，二极管PN结被反向击穿5.实验步骤和数据记录：A.记录二极管的正向伏安特性1.搭接一个测量二极管伏安特性曲线的电路（1.由于万用表只有一个负极接线，所以特意将电流表的正负极接反。
这样一个万用表可以当做一个电流表和电压表同时工作，记录时只需变换按钮即可（2.电位器前应该加一个保护电阻，实验时应该控制电流不超过20mA,实验中用的是100欧姆的电阻2.记录数据B.记录二极管的反向伏安特性1.连接最简单的串联电路，通过调整电源的电压来测量2.反接二极管3.调整电源的电压（1,6,10,20,30），记录实验数据C.观察二极管对波形的影响（注意，二极管接地和函数发生器的接地是在一起的，实验中简便起见三个地线都接在一起了）调整函数发生器至,Vpp=6V,输出正弦波观察波形，记录各项数据6.实验结果计算和分析A.记录二极管的伏安特性曲线电流(mA)电压(V)分析：在电压比较小的时候，电流几乎为0；直至某个临界电压值，电流才会增长，增长速度也不断加快Execl曲线：B.记录二极管的反向伏安特性电压（V）16102030电流（mA）0可以看出，在达到一定的电压值时，电流是可以通过的，但是还是很微弱，说明反向二极管的阻断作用很大C.观察二极管对波形的影响实验数据：7.实验总结。
齐纳二极管伏安曲线齐纳二极管（也称之为二极管或晶体管）是一种半导体器件，广泛应用于电子电路中，具有非常重要的作用。
齐纳二极管的伏安特性曲线是描述其电流和电压之间关系的关键参数之一。
下面将详细介绍齐纳二极管伏安曲线的特点和背后的物理原理。
齐纳二极管的伏安特性曲线是指当外加电压的大小发生变化时，电流通过二极管的变化关系。
一般情况下，伏安特性曲线是通过实验测量得到的。
我们以常见的硅齐纳二极管（Si diode）为例，来分析其伏安特性曲线。
齐纳二极管在正向偏置下（即正向电压施加在P区，负向电压施加在N区），主要有两个时期：开启区和饱和区。
首先是开启区，此时当施加的电压较小时，二极管中的电流非常小。
这是因为在开启时，齐纳二极管的PN结反向偏置会受到破坏，仅有少量载流子能够通过。
当电压逐渐增加时，少量载流子的数量也会增加，导致电流增加。
在此过程中，伏安特性曲线呈现出非线性的特点，即电流与电压之间的关系不是简单的线性关系。
然后是饱和区，此时当施加的电压继续增加，电流随之迅速增加。
这是因为在饱和区域，载流子的数量迅速增加，电流将取决于载流子浓度的变化。
此时伏安特性曲线呈现出更为陡峭的非线性变化，电压变化较小时，电流变化较大。
需要特别注意的是，齐纳二极管在反向偏置下的情况。
当施加的电压为负值时，也就是反向电压作用在齐纳二极管上时，只有很小的反向电流能够通过。
这是因为在反向偏置下，PN结会被有效地封锁，而使电流非常小。
因此，在反向偏置时，齐纳二极管的伏安特性曲线在电流非常小的情况下，与正向偏置时略有不同。
齐纳二极管伏安曲线的形状和特点主要受到以下几个因素的影响：1.材料特性：不同材料的齐纳二极管伏安特性曲线会有所差异。
常见的硅齐纳二极管和锗齐纳二极管是两种常见的材料，其伏安特性曲线会有一些差别。
2.温度：温度的变化也会对齐纳二极管的特性曲线产生影响。
一般情况下，二极管的工作温度范围是-55°C到150°C之间。
