电子元件伏安特性的测定

伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。

2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

电学元件的伏安特性测量实验报告电学元件的伏安特性测量实验报告引言：电学元件的伏安特性是电子工程领域中一个重要的实验内容。

通过测量电流与电压之间的关系，可以了解元件的性能和特点。

本实验报告将介绍伏安特性测量实验的目的、原理、实验过程和结果分析。

一、实验目的本实验的主要目的是通过测量电阻、二极管和电容的伏安特性曲线，掌握这些电学元件的基本特性，并加深对电路中电流和电压之间关系的理解。

二、实验原理1. 电阻的伏安特性测量电阻是一个线性元件，其伏安特性曲线为一条直线，斜率为电阻值。

实验中，通过改变电阻上的电压，测量通过电阻的电流，然后根据欧姆定律计算电阻值。

2. 二极管的伏安特性测量二极管是一个非线性元件，其伏安特性曲线为一条指数曲线。

实验中，通过改变二极管的电压，测量通过二极管的电流。

由于二极管的正向电压与正向电流之间存在指数关系，因此需要在实验中选择适当的电压范围，以保证测量数据的准确性。

3. 电容的伏安特性测量电容是一个存储电荷的元件，其伏安特性曲线为一条斜率逐渐变小的曲线。

实验中，通过改变电容器两端的电压，测量电容器充电和放电的电流。

根据电容器的充放电过程，可以得到电容器的伏安特性曲线。

三、实验过程1. 电阻的伏安特性测量a. 搭建电路：将电阻与电压源和电流表连接，保证电路的稳定性。

b. 调节电压源的电压，并记录电流表的读数。

c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。

d. 根据欧姆定律，计算电阻的值。

2. 二极管的伏安特性测量a. 搭建电路：将二极管与电压源和电流表连接，保证电路的稳定性。

b. 调节电压源的电压，并记录电流表的读数。

c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。

d. 根据测量数据，绘制二极管的伏安特性曲线。

3. 电容的伏安特性测量a. 搭建电路：将电容器与电压源和电流表连接，保证电路的稳定性。

b. 调节电压源的电压，并记录电流表的读数。

c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。

大学物理实验电子元件伏安特性的测量实验报告
一、实验背景
伏安特性是电子元件特有的量化特性，可以在一定条件下揭示元件特性。

它指电子元
件在一定电压驱动器的作用下，随温度、频率和导通阻抗（或输入电阻）变化而产生不同
的电流。

实验室中，我们使用了特定的示波器和电源来测量NPN 型三极管伏安特性进行实验。

二、实验仪器和装备
实验背景实验室中的仪器和设备有：台式示波器，电压电源，波形分析仪，测量系统，以及电路板等。

三、实验设计
用示波器观察NPN三极管的伏安特性的变化，改变示波器的电压、频率和输入电阻来
测量NPN 类型三极管的伏安特性。

用电源给NPN 三极管供电，并使用测量系统记录电流。

四、实验结果与分析
（1）当电源电压改变时，NPN三极管伏安特性的测量变化如下图所示：
可以从图中看出，随着电源电压的增大，NPN 三极管的伏安特性越来越陡峭。

五、结论
本次实验中，我们通过测量NPN 三极管伏安特性，发现电源电压、频率和输入电阻对其特性有影响。

实验证明，熟练掌握伏安特性的测量技术，可以帮助我们更好地理解电子
元件的性能。

实验一电路元件伏安特性的测试（含数据处理）实验一--电路元件伏安特性的测试（含数据处理）实验一电路元件伏安特性的测试一、实验目的1.学会识别常用电路元件的方法2.掌控线性电阻、非线性电阻元件伏安特性的测试方法3.熟悉实验台上直流电工仪表和设备的使用方法二、原理表明电路元件的特性一般可用该元件上的端电压u与通过该元件的电流i之间的函数关系i＝f(u)来表示，即用i-u平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。

电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。

实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路，而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。

万用表的欧姆档就可以在某一特定的u和i之下测到对应的电阻值，因而无法测到非线性电阻的伏安特性。

通常就是用含源电路“在线”状态下测量元件的端电压和对应的电流值，进而由公式r＝u/i求测电阻值。

1.线性电阻器的伏安特性符合欧姆定律u＝ri，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图1-1(a)所示，该直线的斜率等于该电阻器的电阻值。

オオオオオオオオオオオオネ1-1元件的伏安特性2.白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大。

一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍至十几倍。

通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变化的电压值和对应的电流值，所得u/i不是一个常数，所以它的伏安特性是非线性的，如图1-1(b)所示。

3.半导体二极管也就是一种非线性电阻元件，其伏安特性例如图1-1(c)右图。

二极管的电阻值随其电压或电流的大小、方向的发生改变而发生改变。

它的正向压降不大（通常锗管及约为0.2～0.3v，硅管约为0.5～0.7v），正向电流随其正向压降的增高而急剧下降，而逆向电压从零一直减少至十几至几十伏时，其逆向电流减少不大，粗略地可以视作零。

伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

(a)线性电阻 (b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源 1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只 8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。

2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

元件伏安特性的测定实验报告元件伏安特性的测定实验报告摘要：本实验旨在通过测量电阻、二极管和电容的伏安特性曲线，探究元件的电流与电压之间的关系。

实验结果表明，电阻的伏安特性为线性关系，二极管的伏安特性为非线性关系，而电容的伏安特性则呈现出充放电的特点。

引言：伏安特性是描述电子元件电流与电压之间关系的重要参数。

通过测量元件的伏安特性曲线，可以了解元件的工作状态、性能以及应用范围。

本实验将选取常见的电阻、二极管和电容进行测量，以探究它们的伏安特性。

实验方法：1. 实验仪器：万用表、电源、电阻箱、示波器等。

2. 实验步骤：a. 将电阻、二极管和电容依次连接到电路中。

b. 通过电源调节电压，同时用万用表测量电流和电压。

c. 记录不同电压下的电流数值，并绘制伏安特性曲线。

结果与讨论：1. 电阻的伏安特性：实验中选取了一个100欧姆的固定电阻进行测量。

结果显示，在不同电压下，电流与电压呈线性关系，即伏安特性为直线。

这符合欧姆定律，即电流与电压成正比，电阻为常数。

通过斜率可以计算出电阻值。

2. 二极管的伏安特性：实验中选取了一颗常见的硅二极管进行测量。

结果显示，在正向偏置时，电流与电压呈非线性关系，即伏安特性为曲线。

随着电压的增加，电流迅速增大，但增长速度逐渐减慢。

而在反向偏置时，二极管基本上不导电。

这说明二极管具有单向导电性，可用于整流等电路。

3. 电容的伏安特性：实验中选取了一个100μF的电容进行测量。

结果显示，在充电过程中，电容两端的电压随时间线性增加，而电流逐渐减小。

当电容充满电后，电流变为零。

而在放电过程中，电容两端的电压随时间线性减小，电流逐渐增大。

这说明电容具有储存和释放电能的特性，可用于滤波等电路。

结论：通过本实验的测量结果，可以得出以下结论：1. 电阻的伏安特性为线性关系，即电流与电压成正比。

2. 二极管的伏安特性为非线性关系，即正向偏置时电流迅速增大，反向偏置时基本不导电。

3. 电容的伏安特性表现为充放电过程，可储存和释放电能。

1. 熟悉伏安特性实验的基本原理和操作步骤；2. 掌握伏安特性曲线的绘制方法；3. 研究电阻元件和二极管等非线性元件的伏安特性；4. 分析伏安特性曲线，了解元件的电气性能。

二、实验原理伏安特性曲线是指在一定条件下，元件两端电压与通过元件的电流之间的关系曲线。

对于线性电阻元件，其伏安特性曲线为一条通过坐标原点的直线，其斜率表示元件的电阻值。

对于非线性元件，其伏安特性曲线为曲线，无法用简单的线性关系表示。

本实验主要研究以下元件的伏安特性：1. 线性电阻元件：伏安特性曲线为直线，斜率为元件的电阻值；2. 二极管：伏安特性曲线为曲线，具有明显的非线性特性；3. 稳压二极管：伏安特性曲线为曲线，具有稳压特性。

三、实验仪器与设备1. 伏安特性测试仪；2. 直流稳压电源；3. 直流电压表；4. 直流电流表；5. 电阻元件；6. 二极管；7. 稳压二极管；8. 导线；9. 开关；10. 连接板。

1. 将伏安特性测试仪与直流稳压电源、直流电压表、直流电流表连接好；2. 将电阻元件、二极管、稳压二极管依次接入伏安特性测试仪；3. 设置直流稳压电源的输出电压，从低到高逐渐增加；4. 观察并记录伏安特性测试仪显示的电压与电流值；5. 绘制电阻元件、二极管、稳压二极管的伏安特性曲线；6. 分析伏安特性曲线，了解元件的电气性能。

五、实验数据及结果1. 电阻元件伏安特性曲线（1）线性电阻元件伏安特性曲线为直线，斜率为元件的电阻值；（2）曲线通过坐标原点，表示电阻值与电压、电流无关。

2. 二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，随着电压的增加，电流几乎不变。

3. 稳压二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，当电压达到稳压值时，电流急剧增大。

六、实验结论1. 伏安特性实验可以直观地了解元件的电气性能；2. 伏安特性曲线的绘制方法简单易行；3. 通过分析伏安特性曲线，可以判断元件的质量和性能。

元件伏安特性的测定实验报告一、实验目的。

本实验旨在通过对电路中元件的伏安特性进行测定，掌握元件的电压-电流关系，并进一步了解元件的特性及其在电路中的应用。

二、实验仪器与设备。

1. 直流稳压电源。

2. 万用表。

3. 电阻箱。

4. 耐压表。

5. 电路连接线。

6. 待测元件。

三、实验原理。

在电路中，元件的伏安特性是指元件的电压与电流之间的关系。

对于电阻元件，其伏安特性为线性关系，即电阻元件的电流与电压成正比。

而对于二极管等非线性元件，其伏安特性则呈现出非线性关系。

四、实验步骤。

1. 将待测元件与电路连接线连接到电路中，注意连接的正确性和稳固性。

2. 调节直流稳压电源，使其输出电压逐渐增加，同时通过万用表记录电路中元件的电压和电流数值。

3. 根据记录的电压-电流数值，绘制出元件的伏安特性曲线。

4. 对非线性元件，如二极管等，进行反向电压测量，记录其反向击穿电压。

五、实验数据与分析。

通过实验测得的数据，我们可以得到元件的伏安特性曲线。

对于电阻元件，其伏安特性曲线为一条直线，而对于二极管等非线性元件，则呈现出非线性特性的曲线。

通过分析伏安特性曲线，我们可以了解元件的工作状态及其在电路中的作用。

六、实验结论。

通过本次实验，我们成功测定了元件的伏安特性，并绘制出了相应的伏安特性曲线。

通过对曲线的分析，我们可以更加深入地了解元件的特性及其在电路中的应用。

同时，我们也掌握了测定伏安特性的实验方法和步骤。

七、实验总结。

本次实验通过测定元件的伏安特性，使我们对元件的工作特性有了更深入的了解。

同时，实验过程中我们也掌握了一定的实验技能和操作方法。

在今后的学习和工作中，我们将能更加熟练地运用这些知识和技能，为电路设计和调试提供更加可靠的支持。

八、参考文献。

[1] 《电路原理与技术》。

[2] 《电子技术基础》。

以上为本次实验的实验报告，希望能对大家的学习和工作有所帮助。

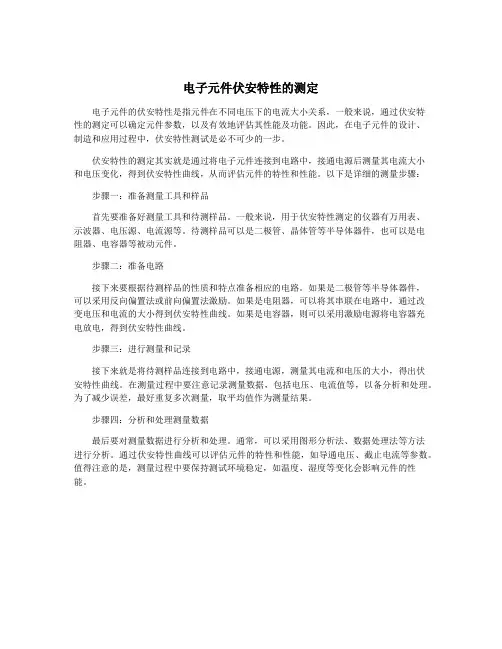

电子元件伏安特性的测定电子元件的伏安特性是指元件在不同电压下的电流大小关系，一般来说，通过伏安特性的测定可以确定元件参数，以及有效地评估其性能及功能。

因此，在电子元件的设计、制造和应用过程中，伏安特性测试是必不可少的一步。

伏安特性的测定其实就是通过将电子元件连接到电路中，接通电源后测量其电流大小和电压变化，得到伏安特性曲线，从而评估元件的特性和性能。

以下是详细的测量步骤：步骤一：准备测量工具和样品首先要准备好测量工具和待测样品。

一般来说，用于伏安特性测定的仪器有万用表、示波器、电压源、电流源等。

待测样品可以是二极管、晶体管等半导体器件，也可以是电阻器、电容器等被动元件。

步骤二：准备电路接下来要根据待测样品的性质和特点准备相应的电路。

如果是二极管等半导体器件，可以采用反向偏置法或前向偏置法激励。

如果是电阻器，可以将其串联在电路中，通过改变电压和电流的大小得到伏安特性曲线。

如果是电容器，则可以采用激励电源将电容器充电放电，得到伏安特性曲线。

步骤三：进行测量和记录接下来就是将待测样品连接到电路中，接通电源，测量其电流和电压的大小，得出伏安特性曲线。

在测量过程中要注意记录测量数据，包括电压、电流值等，以备分析和处理。

为了减少误差，最好重复多次测量，取平均值作为测量结果。

步骤四：分析和处理测量数据最后要对测量数据进行分析和处理。

通常，可以采用图形分析法、数据处理法等方法进行分析。

通过伏安特性曲线可以评估元件的特性和性能，如导通电压、截止电流等参数。

值得注意的是，测量过程中要保持测试环境稳定，如温度、湿度等变化会影响元件的性能。

实验三电路元件伏安特性的测定一、实验原理电路元件的伏安特性是指在一定的电压下，元件所承受的电流大小的特性，也就是说，对于一个电路元件，它承受的电流大小是随着电压变化而变化的，在电压变化的过程中，元件所承受的电流的大小也会随之变化。

用伏安特性图表示电路元件的伏安特性，该图是一条由电流和电压组成的曲线，它描述了电路元件在不同电压下所产生的不同电流的大小关系。

在现实中，通常会有一些电路元件不符合欧姆定律，即电流I不能简单地通过单位电压V，而应该使用非线性模型来描述其伏安特性。

这种模型称为理想二极管特性模型，该模型的伏安特性曲线是一个非线性曲线，可以表示为：I = Is(e^(V/T)-1)。

其中，I是电流，V是电压，T是温度，Is是二极管正向饱和电流。

二、实验目的本次实验旨在通过测定不同电路元件的伏安特性，来研究不同电路元件在不同电压下所承受的电流大小，并通过实验数据来验证电路元件的理论伏安特性图中的线性或非线性特性。

三、实验器材与设备1.数字万用表2. 电源3. 变阻器4. 二极管5. 电阻6. 电容7. 充电电路电路元件的伏安特性是指电路元件在不同电压下所产生的不同电流的大小关系，即I-V曲线。

2. 二极管的伏安特性普通二极管有正向和反向两种工作状态，其伏安特性图如下所示：（1）正向偏置普通二极管在正向偏置状态下，氧化物堆叠层将通电，拉近了正负离子距离，电子就越容易穿过PN结，正向偏置的电路中，二极管之间具有几乎恒定的电压0.6~0.7 V，可以达到开关效果。

当二极管处于反向偏置的状态时，随着反向电压不断增加，PN结会不断扩散，增加的电子和空穴不断被分开，在达到一定电压下，出现击穿现象，此时的反向电流远大于漂移电流。

因此，在使用二极管的过程中，需注意不要使其承受过高的电压。

五、实验步骤1. 电阻的伏安特性的测定（1）将变阻器选择为10 kΩ，将短接线接在变阻器的输出端，将长接线连接在电源的正极上，另一根短接线连接到变阻器的输入端。

实验一 电路元件的伏安特性测定一、实验目的1、 掌握几种元件的伏安特性测定方法。

2、 学习常用电工仪表的使用方法。

二、实验仪器与设备GDDS-1型电工实验装置。

三、原理说明任何一个二端元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系U=f(I)来表示，这种函数关系称为该元件的伏安特性。

1、 线性电阻元件的伏安特性曲线是通过坐标原点的直线，该直线的斜率等于该电阻器的电阻值。

2、 非线性电阻元件的伏安特性，不服从欧姆定律，画在U-I 图上是一条曲线，如二极管等属于这一类。

图1 图2四、实验内容1、 测定线性电阻的伏安特性按图1接线，调节直流稳压电源的输出电压，测量电流并记录。

按图2接线，调节电源电压1U，记录电路、电流。

注意：U ≤0.7V1、 实验室，电流表要串联入电路，合理选择量程，极性不要接反。

2、 直流稳压电源输出应从小到大逐渐增加。

六、实验报告1、根据各实验数据，在坐标轴上分别画出各个元件的伏安特性曲线。

2、分析测量误差原因。

实验二 CCVS 及VCCS 受控源特性测试研究一、实验目的1、熟悉受控电源的基本特性2、掌握受控源转移参数的测试方法二、实验仪器与设备 GDDS-1型电工实验装置。

三、原理说明1、受控源也是电源，独立源可以独立地对外电路提供能量，而受控源提供的电压或电流受其它支路电压或电流的控制。

受控源一般分为四种形式：VCVS 、CCVS 、VCCS 、CCCS 。

受控源的控制端与受控端的关系式称转移函数，四种受控源的转移函数参量分别用α、g m 、μ、r m 表示，它们的定义如下：（1）CCCS ：α=i 2/i 1 转移电流比（或电流增益）（2）VCCS ：g m =i 2/u 1 转移电导（3）VCVS ：μ=u 2/u 1转移电压比（或电压增益）（4）CCVS ：r m =u 2/i 1 转移电阻 四、实验内容与步骤1．CCVS 的伏安特性及转移电阻r m 的测试（1） 按图1接线。

电子元件伏安特性测量实验报告电子元件伏安特性测量实验报告引言：电子元件的伏安特性是指在不同电压下，电流与电压之间的关系。

通过测量电子元件的伏安特性，我们可以了解其导电性能、电阻特性以及工作状态等重要信息。

本实验旨在通过实际测量，探索不同电子元件的伏安特性，并分析其特性曲线。

实验目的：1. 了解伏安特性的概念与意义；2. 掌握伏安特性测量的基本原理与方法；3. 分析不同电子元件的伏安特性曲线。

实验仪器与材料：1. 直流电源；2. 电压表；3. 电流表；4. 不同电子元件（例如电阻、二极管、晶体管等）；5. 连接线。

实验步骤：1. 搭建电路：将直流电源、电压表、电流表和待测电子元件按照电路图连接起来，确保连接正确、稳定。

2. 测量电阻的伏安特性：将电阻连接到电路中，逐渐调节直流电源的电压，同时记录电流表和电压表的数值。

根据测量数据，绘制电阻的伏安特性曲线。

3. 测量二极管的伏安特性：将二极管连接到电路中，按照同样的步骤进行测量和记录。

根据测量数据，绘制二极管的伏安特性曲线。

4. 测量晶体管的伏安特性：将晶体管连接到电路中，按照同样的步骤进行测量和记录。

根据测量数据，绘制晶体管的伏安特性曲线。

5. 分析实验结果：比较不同电子元件的伏安特性曲线，探讨其特点和差异。

实验结果与分析：1. 电阻的伏安特性曲线呈线性关系，即电流与电压成正比。

这是因为电阻是一种线性元件，其电阻值不随电流和电压的变化而改变。

2. 二极管的伏安特性曲线呈非线性关系，即在一定电压下，电流呈指数增长。

这是因为二极管具有单向导电性，只有在正向偏置时才能导通。

3. 晶体管的伏安特性曲线也呈非线性关系，但相对于二极管更为复杂。

晶体管具有放大作用，其伏安特性曲线会受到输入信号的影响而发生变化。

结论：通过实验测量和分析，我们可以得出以下结论：1. 电子元件的伏安特性曲线能够反映其导电性能和工作状态。

2. 不同电子元件的伏安特性曲线具有明显的差异，这是由其内部结构和工作原理所决定的。

实验指导书福建警察学院计算机与信息管理系目录实验一元件伏安特性的测量 (1)实验二基尔霍夫定律的验证 (6)实验三戴维宁定理的验证 (8)实验四交流阻抗参数的测量 (11)实验五功率因数的提高 (15)实验六三相负载的连接 (17)实验七整流滤波电路 (21)实验八单管交流放大电路 (24)实验九逻辑门电路的逻辑功能及测试 (29)实验一元件伏安特性的测量一、实验目的1、掌握电阻元件和有源元件的伏安特性及其测量方法2、熟悉直流电压表、电流表和直流稳压电源的使用3、熟悉特性曲线的绘制二、实验设备和器材（1）数字万用表（2）直流电流表（3）直流稳压电源（4）导线（5）稳压管、滑动变阻器、电阻若干（6）电池三、原理与说明一个电子元件的特性，可以用元件二端的电压u和流经它的电流i之间的函数关系来表示，u和i之间的函数关系常被称为元件的伏安特性，它可以通过实验的方法来测得，并可以用u-i 直角坐标平面内的一条曲线（伏安特性曲线）来表示。

1、电阻元件的伏安特性电阻元件可分为线性元件和非线性元件两大类。

线性电阻元件的伏安特性服从欧姆定律，它的伏安特性曲线是一条通过u-i 平面原点的直线，直线的斜率反映电阻元件阻值的大小，如图1-1（b）所示。

该特性与元件电压、电流的大小和方向无关。

非线性电阻元件的伏安特性不服从欧姆定律，如半导体二极管是一种典型的非线性电阻元件，它的伏安特性曲线如图1-1（c）所示，该曲线斜率不是一个固定值，会随着电流或者电压的变化而不同。

图1-1 电阻元件的伏安特性2、有源网络的伏安特性理想电压源的端电压是确定的时间函数，与流过的电流大小无关，如电压大小方向不随时间变化，则该电压源为直流电压源，如图1-2（a）所示，其伏安特性如图1-2（c）中曲线1 所示。

实际电压源可等效为理想电压源和电阻的串联，如图1-2（b）所示，其伏安特性如图1-2（c）中曲线 2 所示。

图1-2 有源网络的伏安特性曲线四、实验内容与步骤1、测定线性电阻伏安特性(1)正向特性按图1-3（a）所示电路接线，通电后，调节滑动变阻器使电压从2mA,零逐渐增大，观察电流表的读数，使电流I分别为0 mA,2mA, 4mA, 6mA, 8mA, 10mA,记录相应的电压数值，填入表1-1中。

实验一 电路元件伏安特性的测量一、实验目的1、熟悉万用表的使用方法。

2、加深理解线性电阻的伏安特性与电流、电压的参考方向。

3、加深理解非线性电阻元件的伏安特性。

4、加深对理想电源、实际电源伏安特性的理解。

二、实验设备和器材直流可调稳压电源 0～30 V 万用表 MF-500型 电位器 1 k Ω电阻器 100Ω，510Ω，1000Ω 二极管 IN4007 三、实验原理与说明1、线性电阻是双向元件，其端电压u 与其中的电流i 成正比，即u = Ri ，其伏安特性是u —i 平面内通过坐标原点的一条直线，直线斜率为R ，如实验图1-1所示。

2、非线性电阻如二极管是单向元件，其u 、i 的关系为)1(-=uS e I i α，其伏安特性是u —i 平面内过坐标原点的一条曲线，如实验图1-2所示。

3、理想电压源的输出电压是不变的，其伏安特性是平行于电流轴的直线，与流过它的电流无关，流过它的电流由电源电压U s 与外电路共同决定，其伏安特性为平行于电流轴的一条直线，如实验图1-3所示。

4、实际电压源为理想电压源U s 与内阻R s 的串联组合。

其端口电压与端口电流的关系为：U = U s -R s I ,伏安特性为斜率是R s 的一条直线，如实验图1-4所示。

四、实验内容及步骤1、学习万用表的使用用万用表测量线性电阻、直流电流和直流电压，测量电路如实验图1-5所示。

（1）用直接法测电阻R1 = 100Ω，R2= 510Ω，R3= 1000Ω。

（2）按实验图1-5接好电路，用万用表测量电压U s、U1、U2,电流I、I1、I2。

（3）用间接法求电阻R1、R2、R3、R（总）。

（4）自制表格填入相关数据。

2、测量线性电阻的伏安特性（1）按实验图1-6接线，检查无误后，接通电源。

（2）调节直流电源的输出电压，使U分别为实验表1-1所列数据，测量相应的I值填入表中。

（3）画出线性电阻的伏安特性曲线。

实验表1-13、测量非线性电阻元件的伏安特性（1）按实验图1-7接好电路，检测无误后接通电源。
