电路元件伏安特性的测量

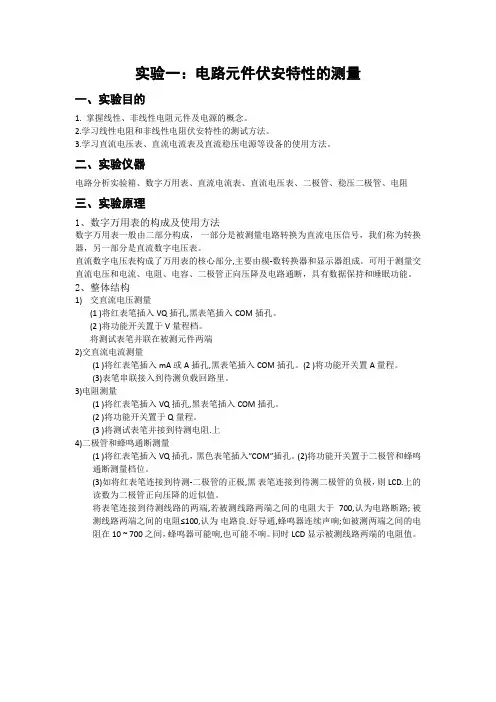

实验一：电路元件伏安特性的测量一、实验目的1. 掌握线性、非线性电阻元件及电源的概念。

2.学习线性电阻和非线性电阻伏安特性的测试方法。

3.学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。

二、实验仪器电路分析实验箱、数字万用表、直流电流表、直流电压表、二极管、稳压二极管、电阻三、实验原理1、数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器，另一部分是直流数字电压表。

直流数字电压表构成了万用表的核心部分,主要由模-数转换器和显示器组成。

可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。

2、整体结构1)交直流电压测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。

(2)将功能开关置于V量程档。

将测试表笔并联在被测元件两端2)交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。

(2)将功能开关置A量程。

(3)表笔串联接入到待测负载回路里。

3)电阻测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。

(2)将功能开关置于Q量程。

(3)将测试表笔并接到待测电阻.上4)二极管和蜂鸣通断测量(1)将红表笔插入VQ插孔，黑色表笔插入”COM”插孔。

(2)将功能开关置于二极管和蜂鸣通断测量档位。

(3)如将红表笔连接到待测-二极管的正极,黑表笔连接到待测二极管的负极，则LCD.上的读数为二极管正向压降的近似值。

将表笔连接到待测线路的两端,若被测线路两端之间的电阻大于700,认为电路断路;被测线路两端之间的电阻≤100,认为电路良.好导通,蜂鸣器连续声响;如被测两端之间的电阻在10~700之间，蜂鸣器可能响,也可能不响。

同时LCD显示被测线路两端的电阻值。

3）线性电阻元件的伏安特性曲线是- -条通过坐标原点的直线。

如图1.1.1所示;非线性电阻元件，如半导体二极管,其伏安特性如图1.1.2所示，电压、电流关系不服从欧姆定律。

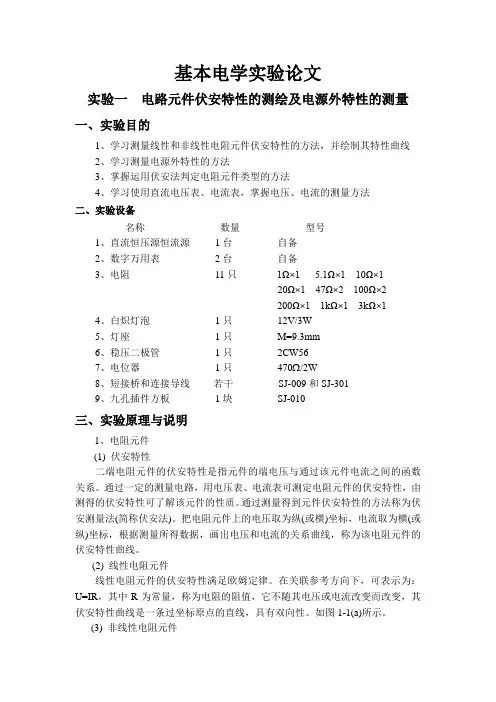

基本电学实验论文实验一电路元件伏安特性的测绘及电源外特性的测量一、实验目的1、学习测量线性和非线性电阻元件伏安特性的方法，并绘制其特性曲线2、学习测量电源外特性的方法3、掌握运用伏安法判定电阻元件类型的方法4、学习使用直流电压表、电流表，掌握电压、电流的测量方法二、实验设备名称数量型号1、直流恒压源恒流源1台自备2、数字万用表2台自备3、电阻11只1Ω×1 5.1Ω×110Ω×120Ω×1 47Ω×2100Ω×2200Ω×1 1kΩ×1 3kΩ×14、白炽灯泡1只12V/3W5、灯座1只M=9.3mm6、稳压二极管1只2CW567、电位器1只470 /2W8、短接桥和连接导线若干SJ-009和SJ-3019、九孔插件方板1块SJ-010三、实验原理与说明1、电阻元件(1) 伏安特性二端电阻元件的伏安特性是指元件的端电压与通过该元件电流之间的函数关系。

通过一定的测量电路，用电压表、电流表可测定电阻元件的伏安特性，由测得的伏安特性可了解该元件的性质。

通过测量得到元件伏安特性的方法称为伏安测量法(简称伏安法)。

把电阻元件上的电压取为纵(或横)坐标，电流取为横(或纵)坐标，根据测量所得数据，画出电压和电流的关系曲线，称为该电阻元件的伏安特性曲线。

(2) 线性电阻元件线性电阻元件的伏安特性满足欧姆定律。

在关联参考方向下，可表示为：U=IR，其中R为常量，称为电阻的阻值，它不随其电压或电流改变而改变，其伏安特性曲线是一条过坐标原点的直线，具有双向性。

如图1-1(a)所示。

(3) 非线性电阻元件非线性电阻元件不遵循欧姆定律，它的阻值R 随着其电压或电流的改变而改变，就是说它不是一个常量，其伏安特性是一条过坐标原点的曲线，如图1-1(b)所示。

(4) 测量方法在被测电阻元件上施加不同极性和幅值的电压，测量出流过该元件中的电流；或在被测电阻元件中通入不同方向和幅值的电流，测量该元件两端的电压，便得到被测电阻元件的伏安特性。

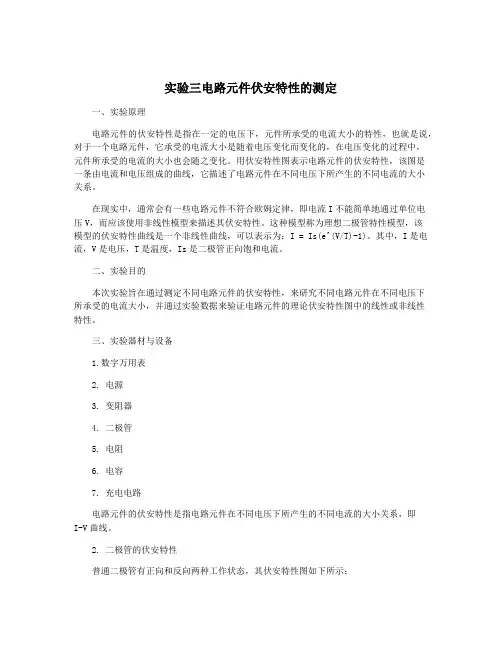

实验三电路元件伏安特性的测定一、实验原理电路元件的伏安特性是指在一定的电压下，元件所承受的电流大小的特性，也就是说，对于一个电路元件，它承受的电流大小是随着电压变化而变化的，在电压变化的过程中，元件所承受的电流的大小也会随之变化。

用伏安特性图表示电路元件的伏安特性，该图是一条由电流和电压组成的曲线，它描述了电路元件在不同电压下所产生的不同电流的大小关系。

在现实中，通常会有一些电路元件不符合欧姆定律，即电流I不能简单地通过单位电压V，而应该使用非线性模型来描述其伏安特性。

这种模型称为理想二极管特性模型，该模型的伏安特性曲线是一个非线性曲线，可以表示为：I = Is(e^(V/T)-1)。

其中，I是电流，V是电压，T是温度，Is是二极管正向饱和电流。

二、实验目的本次实验旨在通过测定不同电路元件的伏安特性，来研究不同电路元件在不同电压下所承受的电流大小，并通过实验数据来验证电路元件的理论伏安特性图中的线性或非线性特性。

三、实验器材与设备1.数字万用表2. 电源3. 变阻器4. 二极管5. 电阻6. 电容7. 充电电路电路元件的伏安特性是指电路元件在不同电压下所产生的不同电流的大小关系，即I-V曲线。

2. 二极管的伏安特性普通二极管有正向和反向两种工作状态，其伏安特性图如下所示：（1）正向偏置普通二极管在正向偏置状态下，氧化物堆叠层将通电，拉近了正负离子距离，电子就越容易穿过PN结，正向偏置的电路中，二极管之间具有几乎恒定的电压0.6~0.7 V，可以达到开关效果。

当二极管处于反向偏置的状态时，随着反向电压不断增加，PN结会不断扩散，增加的电子和空穴不断被分开，在达到一定电压下，出现击穿现象，此时的反向电流远大于漂移电流。

因此，在使用二极管的过程中，需注意不要使其承受过高的电压。

五、实验步骤1. 电阻的伏安特性的测定（1）将变阻器选择为10 kΩ，将短接线接在变阻器的输出端，将长接线连接在电源的正极上，另一根短接线连接到变阻器的输入端。

实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性 按图1-2接线。

调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。

表1-1 测定线性电阻的伏安特性U （V ） 0 1 2 3 4 5 6 78 9 10I （mA ） 011.982.993.984.975.966.967.968.949.942．测定白炽灯泡的伏安特性将图1-2中的1kΩ线性电阻R 换成一只12V ，0.1A 的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

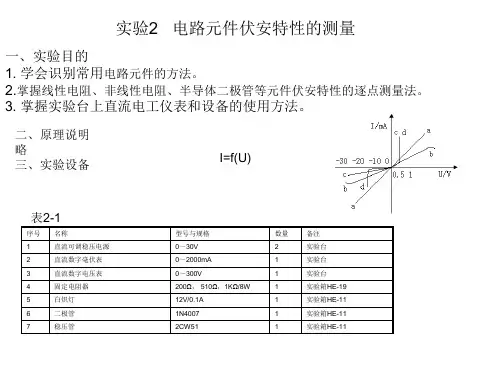

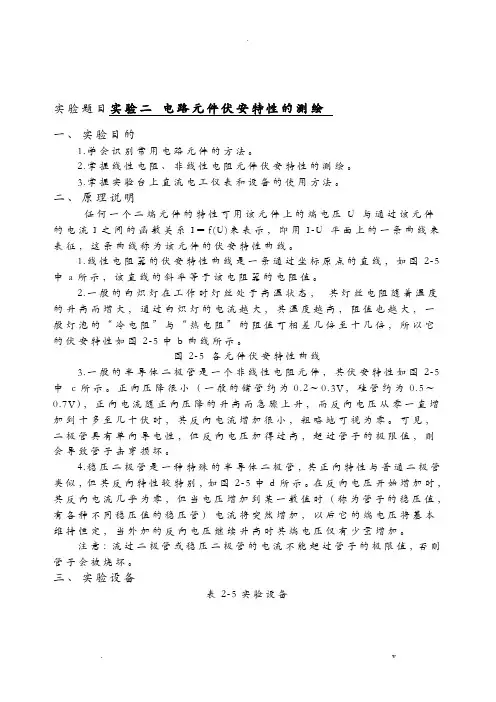

.实验题目实验二电路元件伏安特性的测绘一、实验目的1.学会识别常用电路元件的方法。

2.掌握线性电阻、非线性电阻元件伏安特性的测绘。

3.掌握实验台上直流电工仪表和设备的使用方法。

二、原理说明任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系I＝f(U)来表示，即用I-U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。

1.线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图2-5中a所示，该直线的斜率等于该电阻器的电阻值。

2.一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图2-5中b曲线所示。

图2-5各元件伏安特性曲线3.一般的半导体二极管是一个非线性电阻元件，其伏安特性如图2-5中c所示。

正向压降很小（一般的锗管约为0.2～0.3V，硅管约为0.5～0.7V），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。

可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。

4.稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特别，如图2-5中d所示。

在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时（称为管子的稳压值，有各种不同稳压值的稳压管）电流将突然增加，以后它的端电压将基本维持恒定，当外加的反向电压继续升高时其端电压仅有少量增加。

注意：流过二极管或稳压二极管的电流不能超过管子的极限值，否则管子会被烧坏。

三、实验设备表2-5实验设备. v1.测定线性电阻器的伏安特性按图2-6接线，调节稳压电源的输出电压U，从0伏开始缓慢地增加，一直到10V，记下相应的电压表和电流表的读数U R、I。

电工电路实验：电路元件伏安特性测试一、实验目的1.学会识别常用电路元件的方法。

2.掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。

3.掌握元件特性的示波测量法，加深对元件特性的理解。

二、预习要求1.参看附录，了解数字示波器和信号源的使用方法。

2.线性电阻与非线性电阻的概念是什么？电阻器与二极管的伏安特性有何区别？3.稳压二极管与普通二极管有何区别，其用途是什么？三、实验原理1.伏安特性的定义在电路中，电路元件的特性一般用该元件上的电压U与通过元件的电流I之间的函数关系U=f（I）来表示，这种函数关系称为该元件的伏安特性，有时称外部特性。

2.线性和非线性元件伏安特性本实验所用的负载为常用的线性电阻、非线性电阻元件。

其中线性电阻元件的伏安特性为一条通过坐标原点的直线，如图-1所示。

一般二极管为非线性电阻元件，它的正向压降很小（一般锗管为0.2～0.3V，硅管为0.5～0.7V），正向电流随正向压降的升高而急剧上升，而反向电压从零一直增加到十多到几十伏时，其反向电流增加很小，可视为零。

由图-2可见，二极管具有单向导电性，但反向电压加得过高超过管子的极限值，则会导致管子损坏。

图-1 线性电阻的伏安特性图-2 普通二极管的伏安特性稳压二极管是非线性元件，正向伏安特性类似普通二极管，但其反向伏安特性则较特别，在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时（一般称稳定电压）电流突然增加，以后它的端电压维持恒定不再随外电压升高而增加。

利用这种特性在电子设备中有着广泛的应用。

3.示波器测量信号的基本知识示波器的最大特点是能将抽象的电信号和电信号产生过程转变成具体的可见的图像，以便人们对信号和电路特性进行定性分析和定量测量，如信号的幅度、周期、频率、脉冲宽度及同频信号的相位。

常用的示波器分为模拟示波器和数字示波器。

（1）数字示波器的基本测量知识①信号电压的测量。

示波器测试线与被测信号连接后，选择“AUTO”钮，再选“Measure”钮，选择“电压测量”菜单，用多功能钮选择菜单中最大值（Um）、峰峰值（UP-P）、有效值（Urms）等，直接读出各值。

实验一 电路元件的伏安特性一、实验目的：1、研究电阻元件和直流电源的伏安特性及其测定方法。

2、学习直流仪表设备的使用方法。

二、原理及说明：1、独立电源和电阻元件的伏安特性可以用电压表、电流表测定，称为伏安测量法（伏安表法）。

伏安表法原理简单，测量方便，同时使用于非线性元件伏安特性的测定。

2、理想电压源的端电压U S (t)是确定的时间函数，而与流过电源的电流大小无关。

如果U S (t)不随时间变化（即为常数），则该电压称为理想直流电压源U S (t)，其伏安特性曲线如图1-1中曲线a 所示，实际电压源的特性曲线如图1-1中曲线b 所示，它可以用一个理想电压源U S (t)和电阻R S 相串联的电路模型来表示（图1-2）。

显然R S 越大，图1-1中的θ角也越大，其正切的绝对值代表实际电源的内阻R S 。

图1-1 图1-23、理想电流源向负载提供的电流是确定的函数，与电源的端电压大小无关。

如果I S (t)不随时间变化（即为常数），则该电流源称为理想直流电流源I S (t)，其伏安特性曲线如图1-3中曲线a 所示，实际电流源的特性曲线如图1-1中曲线b 所示，它可以用一个理想电流源I S 和电导G S 相并联的电路模型来表示（图1-4）。

显然G S 越大，图1-3中的θ角也越大，其正切的绝对值代表实际电源的内导G S 。

图1-3 图1-44、电阻元件的特性可以用该元件两端的电压U 与流过元件的电流I 的关系来表征。

即满足于欧姆定律：IU R在U-I 坐标平面上，线性电阻的特性曲线是一条通过原点的直线。

三、实验内容及步骤： 1、测理想电定流源的伏安特性图1-5调节直流电源是其输出电流I s =10(mA)，先将可调电阻R 置零，按图1-5接线。

逐次增加R 的值，读取相应的电压值、电流值计入表1-1。

表1—12、测定理想电压源的伏安特性图1-6 其中R 1=50Ω调节直流稳压源使其输出电压U=10（V ），再将可调电阻R 调至最大值，按图1-6接线。

电路元件伏安特性的测绘[实验目的]1.学习测量线性和非线性电阻元件伏安特性的方法，并绘制其特性曲线。

2.掌握运用伏安法判定电阻元件类型的方法。

[实验仪器]0-30V可调直流稳压电源、2台万用表、100Ω电阻、白炽灯泡、短接桥、连接导线和插接板。

[实验原理]1.电阻元件（1）伏安特性二端电阻元件的伏安特性是指元件的端电压与通过该元件电流之间的函数关系。

通过一定的测量电路，用电压表、电流表可测定电阻元件的伏安特性，由测得的伏安特性可了解该元件的性质。

通过测量得到元件伏安特性的方法称为伏安测量法（简称伏安法）。

把电阻元件上的电压取为纵（或横）坐标，电流取为横（或纵）坐标，根据测量所得数据，画出电压和电流的关系曲线，称为该电阻元件的伏安特性曲线。

（2）线性电阻元件线性电阴元件的伏安特性满足欧姆定律。

在关联参考方向下，可表示为：U=IR，其中R 为常量，称为电阻的阻值，它不随其电压或电流改变而改变，其伏安特性曲线是一条过坐标原点的直线，具有双向性。

如图11-1（a）所示。

（3）非线性电阻元件非线性电阻元件不遵循欧姆定律，它的阻值R随着其电压或电流的改变而改变，即它不是一个常量，其伏安特性是一条过坐标原点的曲线，如图11-1（b）所示。

图11-1 伏安特性曲线（4）测量方法在被测电阻元件上施加不同极性和幅值的电压，测量出流过该元件中的电流；或在被测电阻元件中通入不同方向和幅值的电流，测量该元件两端的电压，便得到被测电阻元件的伏安特性。

[分析和讨论]1.比较100Ω电阻与白炽灯的伏安特性曲线，得出什么结论？2.根据不同的伏安特性曲线的性质分别称它们为什么电阻？3.从伏安特性曲线看欧姆定律，它对哪些元件成立？哪些元件不成立？。

实验一电路元件伏安特性的测试（含数据处理）实验一--电路元件伏安特性的测试（含数据处理）实验一电路元件伏安特性的测试一、实验目的1.学会识别常用电路元件的方法2.掌控线性电阻、非线性电阻元件伏安特性的测试方法3.熟悉实验台上直流电工仪表和设备的使用方法二、原理表明电路元件的特性一般可用该元件上的端电压u与通过该元件的电流i之间的函数关系i＝f(u)来表示，即用i-u平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。

电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。

实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路，而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。

万用表的欧姆档就可以在某一特定的u和i之下测到对应的电阻值，因而无法测到非线性电阻的伏安特性。

通常就是用含源电路“在线”状态下测量元件的端电压和对应的电流值，进而由公式r＝u/i求测电阻值。

1.线性电阻器的伏安特性符合欧姆定律u＝ri，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图1-1(a)所示，该直线的斜率等于该电阻器的电阻值。

オオオオオオオオオオオオネ1-1元件的伏安特性2.白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大。

一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍至十几倍。

通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变化的电压值和对应的电流值，所得u/i不是一个常数，所以它的伏安特性是非线性的，如图1-1(b)所示。

3.半导体二极管也就是一种非线性电阻元件，其伏安特性例如图1-1(c)右图。

二极管的电阻值随其电压或电流的大小、方向的发生改变而发生改变。

它的正向压降不大（通常锗管及约为0.2～0.3v，硅管约为0.5～0.7v），正向电流随其正向压降的增高而急剧下降，而逆向电压从零一直减少至十几至几十伏时，其逆向电流减少不大，粗略地可以视作零。
